Попередньо розкреслив і спорудив стапель у натуральну величину, щоб дотримати всі розміри і менше вело виріб від зварювання:

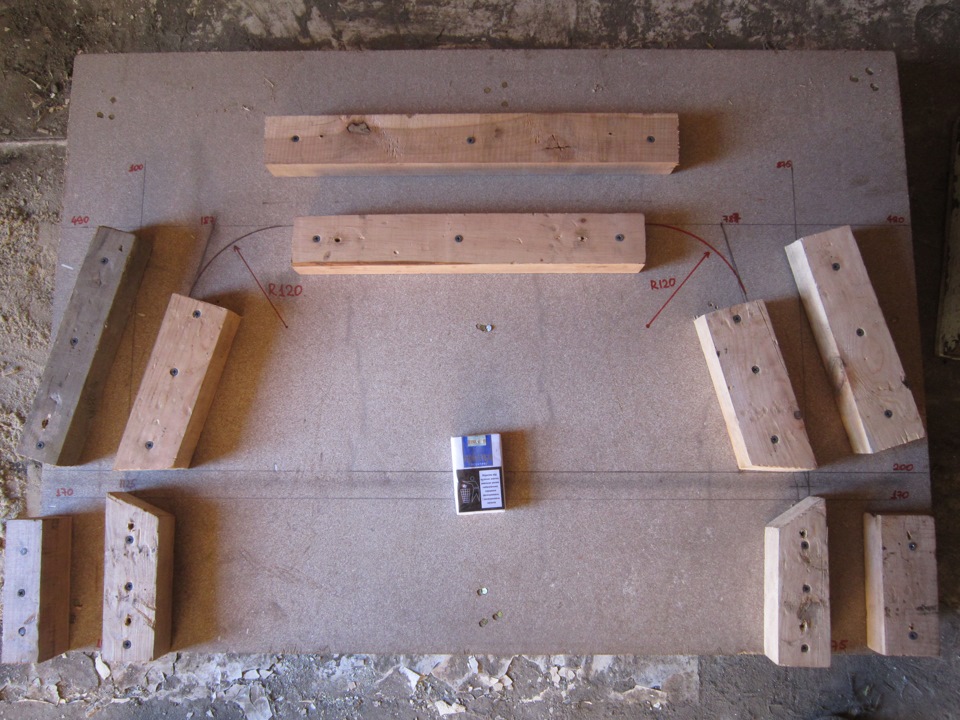

Власне, стапель…
< p align="justify"> Стапель зробив з піддону ібрусків.Матеріали дісталися абсолютно безкоштовно, тому що все однобули б на смітнику ... Розраховував його розміри відштовхуючись відкреслення, знайденого в інеті:

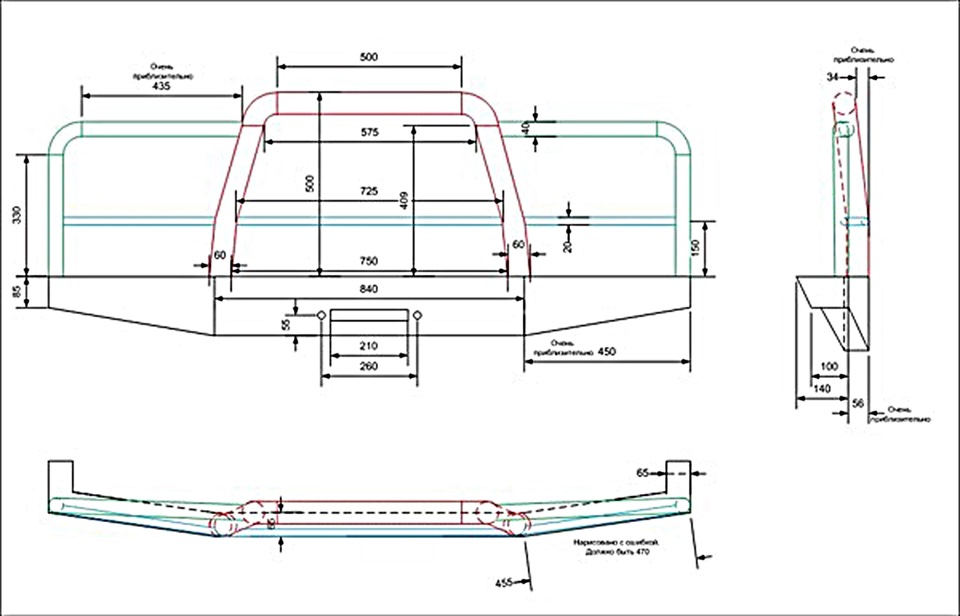

Креслення схематичне Розміри у мене свої…

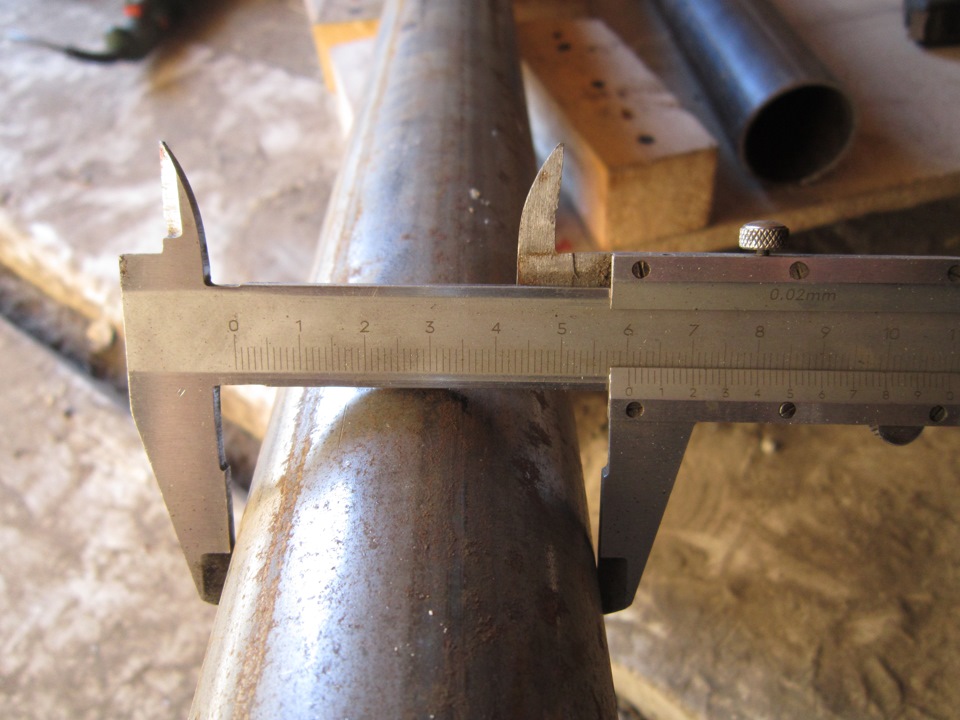

У центральній частині кенгурятника використовував трубуФ60мм.Необхідна довжина труба — 2, 5 метра:<
Далі починається невеликий гембель:
1. Робимо пропили і прихоплюємо їх:
<
Зачищати окалину після електродів і проварювати метал так, щоб незалишалося каверн від шлаку то ще задоволення, тому основну частинузварювальних робіт проводив електродами, а каверни заварювавнапівавтоматом. Добре, що напередодні у мене з'явилося це щастя вповному обсязі, про що свідчить попередній запис у БЖ:Прокачавзварювальник
Обмовлюся відразу — трубу кенгурятника зробив трохи вище, ніж накресленні, т.К. У моєму розумінні бампер має бути саме силовим, ане псевдосиловим, читай понтовим, в яких кенгурятник тупоприварюється до верхньої полиці бампера (бачив я такітворіння…).
мій задум, труби кенгурятника будуть проходити крізь верхню полицюбампера і приварені до нижньої полиці. Природно такожобварюватиметься труба і по верхній полиці. Але це у майбутньому, коли будуть готові всі елементи конструкції…

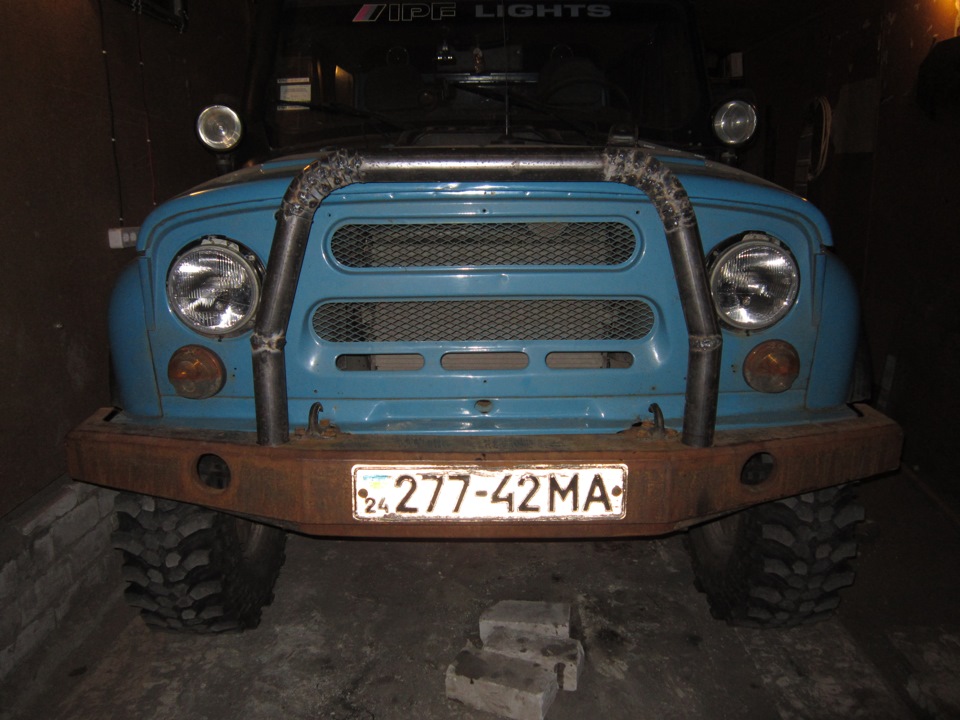

Приміряв на машині, щоб задовольнити свою цікавість:
Тут починається вже великий циклічний гембель:
1. Проварив один пропив і відразу зачистив;
2. Далі п.1 поки всі пропили не будуть заварені :)

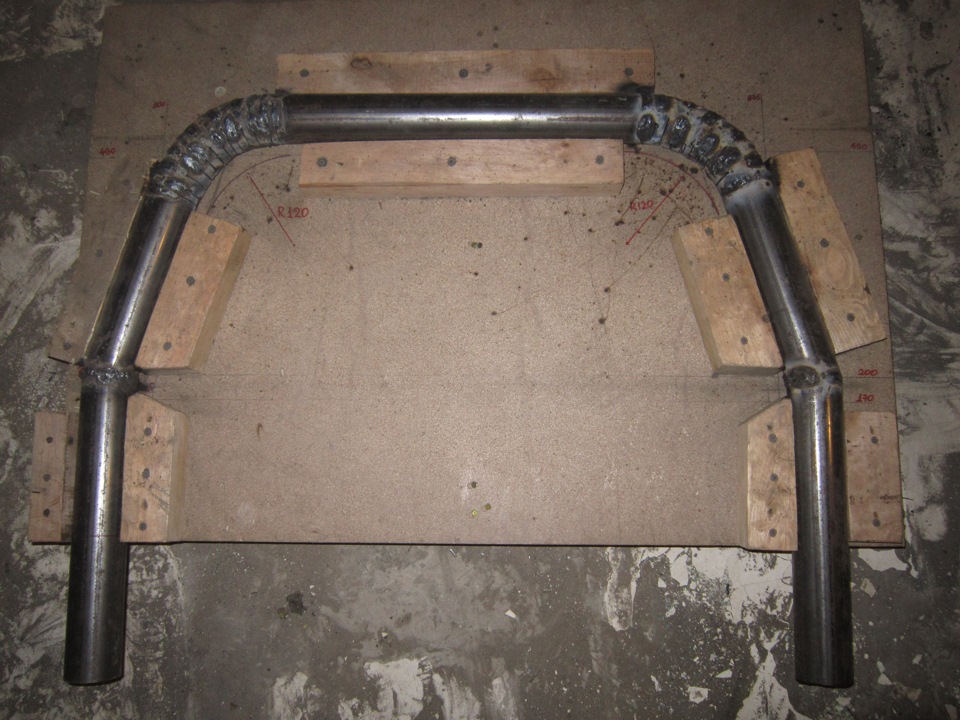

Центральну частину кенгурятника зачищено
Профільну трубу вварив для того, щоб не стягувало трубу відзварювання. У кінцевому варіанті її не буде… Після зачисткизварювальних швів, відміряв приготовлену дюймову трубу, зробивпропили в ній для вигинів і вварив у центральну частину. Варив невстик, а попередньо просвердливши отвори в центральній частинікенгурятника. Труба перемичка в кенгурятник заходить десь на 15-20мм.Стики обварив напівавтоматом і відразу приварив три майданчики (огризки профільної труби 40х20х2 мм) під танкові фари:Для бічнихчастин кенгурятника придбав трубу Ф48 мм довжиною 2, 5 метра і в Якзв'язувальна труба-перемичка буде використана дюймова труба зістінкою 2 мм…
Творчий процес створення бампера триває…
Коментарі20
Підскажи будь ласка ще розміри по зовнішньому краю 1. Від бампера до першого загину (пропила) труби 2. Від загину на початку гембеля? А то на 4 фотці загин здається вище середини, а на 5 і 7 вже здається що нижче середини.
Висоту підказати на даний момент не можу, тому що я не біля машини (Тим більше, на першому фото всі розміри видно маркер червоного кольору )))Найважливіше - бампер у мене піднятий над рамою для того, щоб приховати подушки якими ліфтувався кузов. 1-й ...
Дякую, знайшов. Судячи з написів маркера 170-200 мм йде перший загин. А загальна висота кенгурятника, судячи з фото, врівень або трохи вище капота, правильно я зрозумів?
Центр труби приблизно по центру лінії капота. З місця водія бачу тільки частину центральної труби кенгурятника
Зрозумів. Виглядає добре. Значить свою не буду сильно задирати, а то у мене виходить трохи вище капота
вчора був біля машини, спеціально подивився ))) Центр труби трохи нижче лінії капота
Дякую! Завтра робитиму!
Там немає нічого страшного. Очі бояться, а руки роблять
А підкажи будь ласка товщину стінки шістдесятої труби. Собі купив забірну трубу, товщина 60 мм, але стінка 2 мм. Легка, але міцна. От думаю, чи не погну я її в лісі?
3 мм. Якщо зв'яжеш її з іншими трубами кенгурятника, то не погнеш
Спасибі. Ось я і думаю, що має міцно триматися.
Ось це я розумію бампер ! Клас ...
Спасибі. Кінцевий вигляд готового бампера такий https://megadriver.org/p716137-perednii-silovii-bamper-zakincennia
а в тебе самих розмірів бампера немає? А то мені він сподобався, напевно такий же зварити треба
розмір бампера можу поміряти рулеткою. Але скажу відразу, він вужчий ніж рідний бампер...
Так а мені навіщо широкий?)) Мені цей цілком сподобався)) можна ж і трохи більше зробити)) Тут головне розміри знати)
Ширина бампера = ширина кузова + розширювачі арок (+100 мм, по 50 мм на кожну сторону). І все одно, в цьому випадку бампер виходить вужчим ніж штатний ...
окей, дякую))
