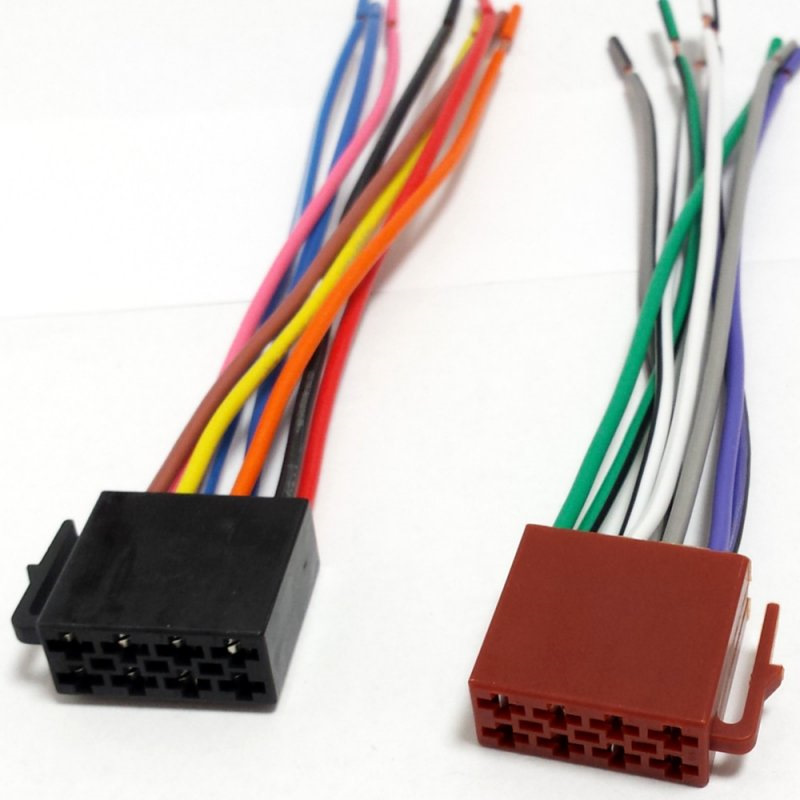

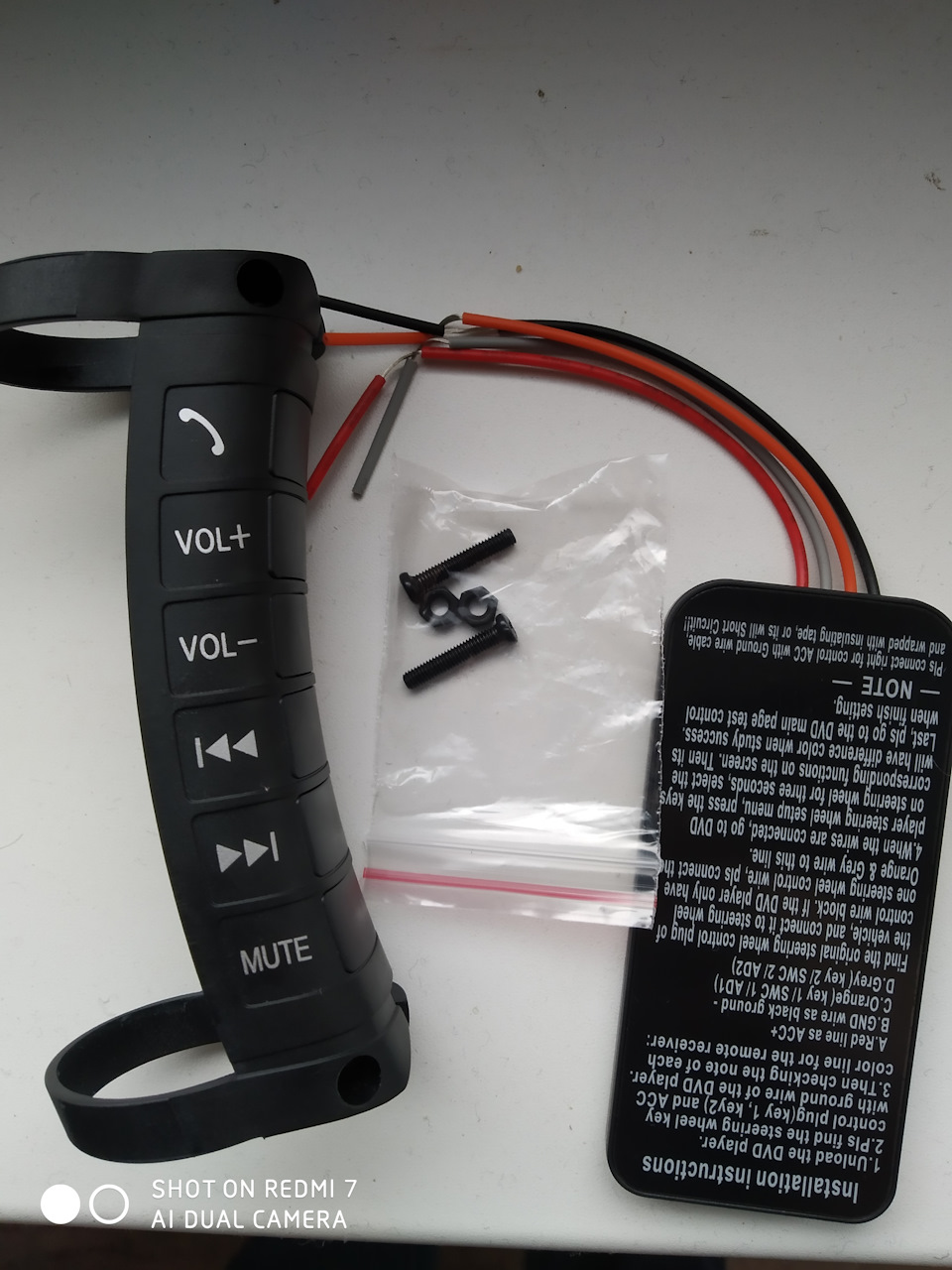

Прикупив собі кнопки на кермо з блоком, який підключається дороз'єму магнітоли до проводів KEY1 і KEY2, але цих пінів на роз'єміу мене немає просто. Роз'єм як на фото ..., кнопки з блоком - нафото .
Сірий і помаранчевий дроти треба "кинути" саме на KEY1 і KEY2роз'єму.
Хто підкаже де вони, на яких ніжках? br/>
Дякую
Коментарі7
Завтра змонтую все в авто, тому що зняв магнітолу і вдома розбирався. Кнопки вже запрограмував, все працює. Перемога!
На магнітолі має бути наклейка з розпинуванням. Якщо на магнітолі тільки один вихід під кнопки, то начебто кей1 і кей2 обидва підключають на нього, але можу і помилятися, треба уточнити.
На магнітолі немає напису KEY1 і KEY2, на жаль… тому й питаю, де знаходяться
На моєму фото це 10 контакт.
У мене ось так ..., але немає там KEY1 і KEY2Ура, розібрався ... Провід з блоку KEY1 і KEY2 скрутив разом і кинув на 3-й контакт роз'єму Wheel control wire, попередньо запінувавши 3-е гніздо ...
3. Wheel control wire1(green) — цей контакт для підключення кнопок.
Дякую, так і зробив, попередньо перевівши на російську Wheel control wire, і все стало ясно ... Але факт залишається фактом, в колодці не було дроту, довелося зняти з іншого роз'єму і запінувати. Дякуємо за допомогу!
