Придумав невелику схемку, на вихідних планую реалізувати.

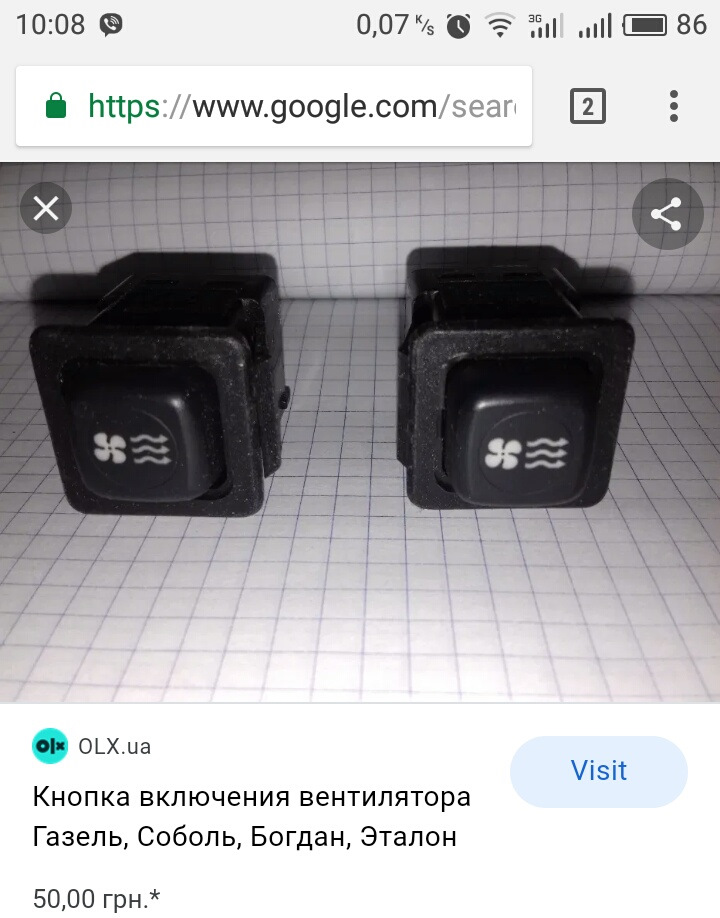

Для цього знадобиться ось така кнопка від автобусаБогдан:
Кнопка
Її можна поставити замість кнопки туманок (або задніх туманок).

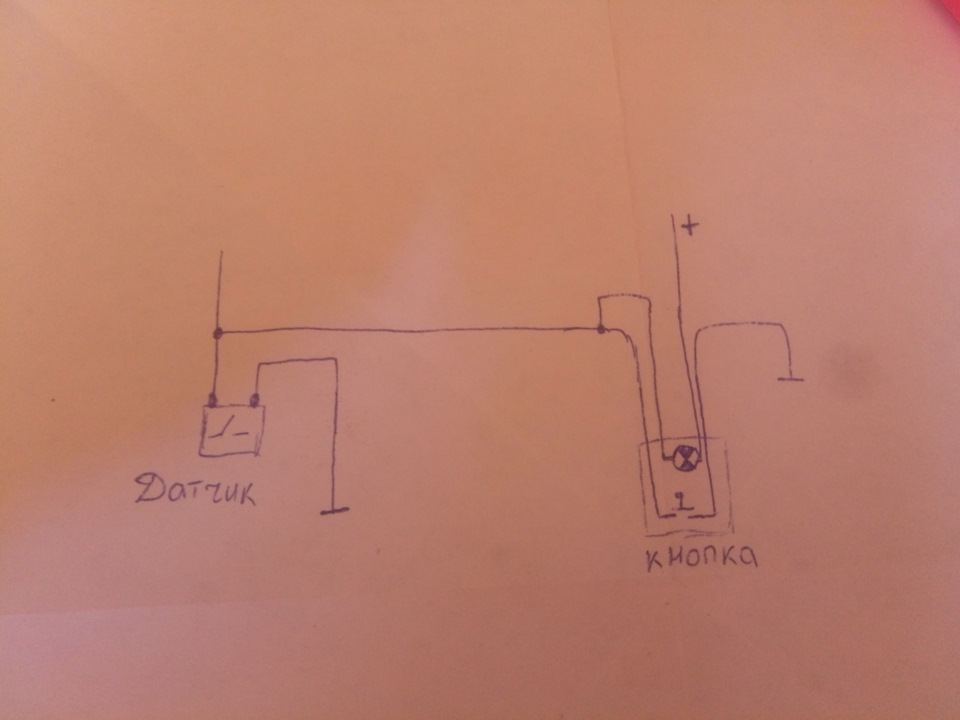

А ось підключення.
Підключення в штатний ланцюг Кнопка вішається паралельно датчику Налампочку підсвічування кнопки підводиться плюс, а мінус лампочкипідключається до мінуса котушки реле, тобто ще до датчика. Запідсумками при спрацьовуванні датчика (а він як відомо управляємінусом котушки реле включення карлсона) мінус з'являється і налампочці, і кнопка світиться.Ну а при відмові датчика - натискаємона кнопку, вона світиться, реле вмикається, вентилятор працює.

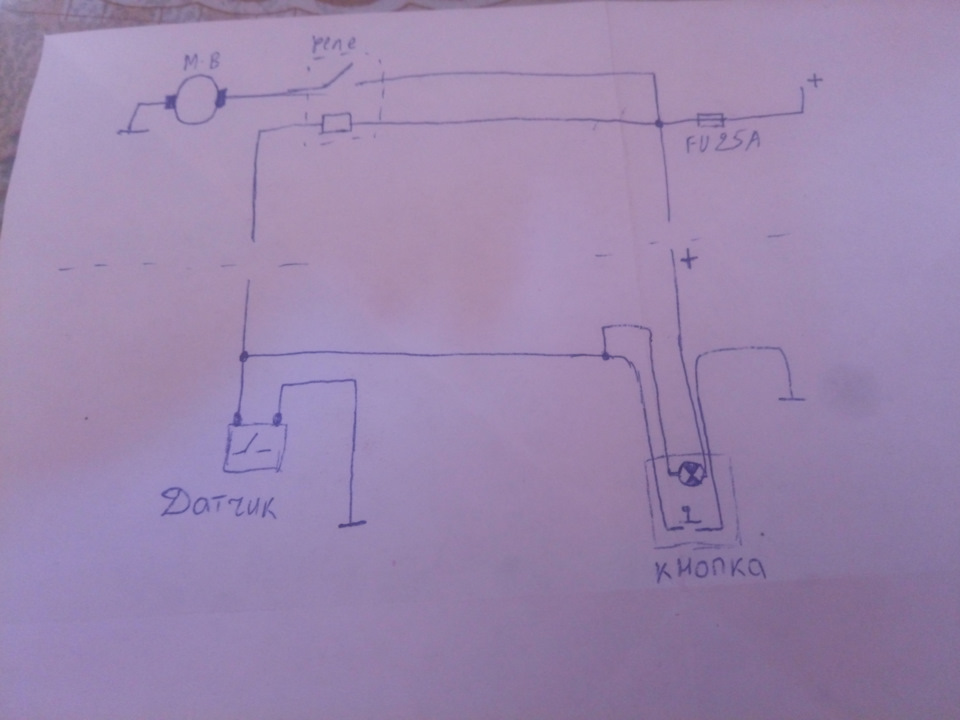

Можна взагалі відв'язати вентилятор від ЧЯ, повісивши власний плюсі власне реле на вентилятор:Підключення, варіант 2. Власний плюс, власний запобіжник.
Тоді схема стає дорожчою за гривень на 40, а надійністьпідвищується в рази.
Коментарі11
Питання до господаря статті. Навіщо на індикацію постійний плюс, а якщо відвалиться провід і замкне? У мене від попереднього господаря просто кнопка замикала датчик. Я переробив як все вивів реле. Індикацію плюс взяв з вентилятора, спрацював вентилят...
Для спрощення схеми, полегшення монтажу та можливості вписатися в штатну схему, яка якраз працює за мінусом. А відвалиться провід — запобіжник згорить
Непогане рішення. Шкода, у мене всі штатні місця під кнопки зайняті. Але все одно планую вивести якийсь світлодіод з написом FAN, а примусове включення є, зліва внизу, під панеллю попередній власник присобачив старий радянський тумблер, підключивши й...
краще вже тоді керувати відразу мотором карлсона, а не датчиком. Навіщо замикати датчик, якщо можна просто подати + на вентилятор?
Ти уявляєш собі кнопку, через яку вентилятор буде мастити без реле? у нього пусковий струм ампер 12-14, кнопки будеш міняти раз на тиждень. Вентилятор включається релюхою, а саме реле включається або датчиком, або кнопкою.
що я на схемі саме так і побачив. Кнопка повинна керувати реле, а не датчиком ОЖ. А реле вже живитиме вентилятор.
Все тут правильно. Кнопка саме керує релюхою, емулюючи спрацьовування датчика. Яка різниця, хто замкне ланцюг управління реле датчик чи кнопка?
я не бачив у себе окремої релюхи на вентилятор. може від того датчик температури ОЖ радіатора і виходять так швидко з ладу. Хоча останній стоїть у мене вже досить довго і мастила все нормас. PS з електрики я ще нічого особливо не мудрував в машині з ...
За штатною схемою це реле (К9) встановлено в блоці реле і запобіжників. Ось так москвичеводи, як правило, виводять ланцюг вентилятора на окреме реле з блоку , тому що там серйозний струм і чорному ящику від цього ще гірше стає. комусь спало на думку ...
кнопка і управляє реле. Котушка реле в штатній схемі москвича управляється по мінусу (у розриві мінуса стоїть датчик). Тут же ми просто в паралель датчику ставимо кнопку, а в паралель котушки реле ставимо лампу індикації
давно так зробив, тільки без підсвічування. замість передніх туманок поставив. виглядає начебто так і було, правда я зняв з газ 3307 вони там грубку включають
