Знову задумавшись про музику я вирішив зробити маленький проект "нове життя CAR300", на новий мафон грошей немає та й на виглядскрізь глянець, а він не вписується під панель айстри, я вирішив "прикурити" лінійний вхід до магнітола (AUX). Посидівши кілька годинв інтернеті, почитавши кілька статей і подивившись пару відео, явже приблизно уявляв, що і як робити, і так мої дії були наступні:

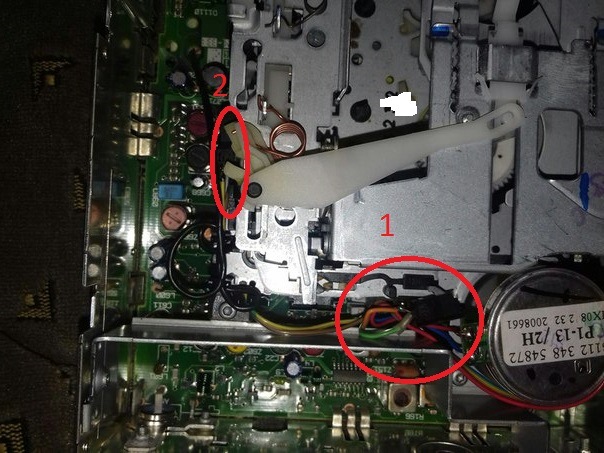

1.Зняти мафон, розібрати, і викинути систему касетника, залишившитільки датчики з проводами замість датчика №1 у нас буде кнопкавключення режиму AUX, а проводи датчика №2 замикаємо

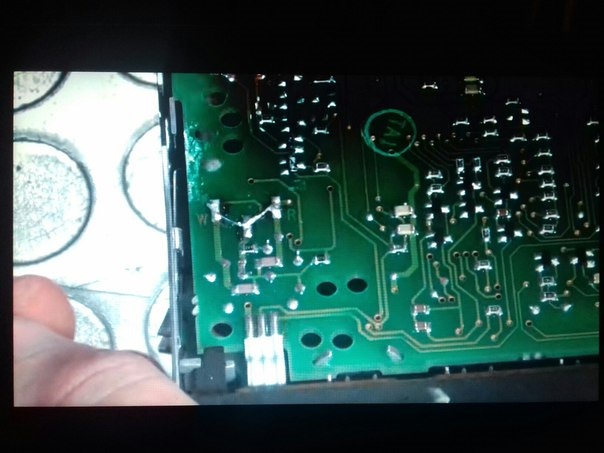

2.На іншій стороні плати є цей провід, відпаюємо його

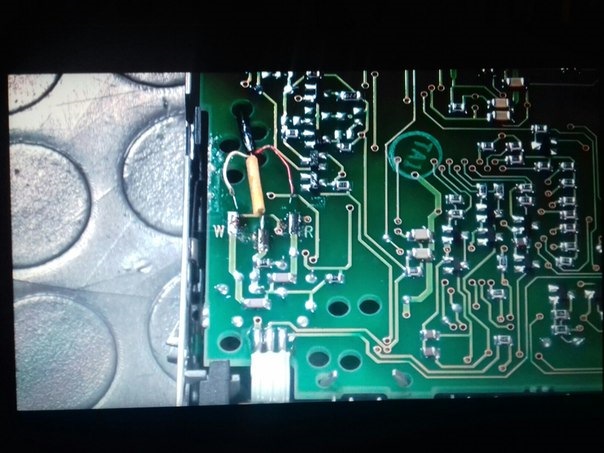

і замикаємо ці три контакти

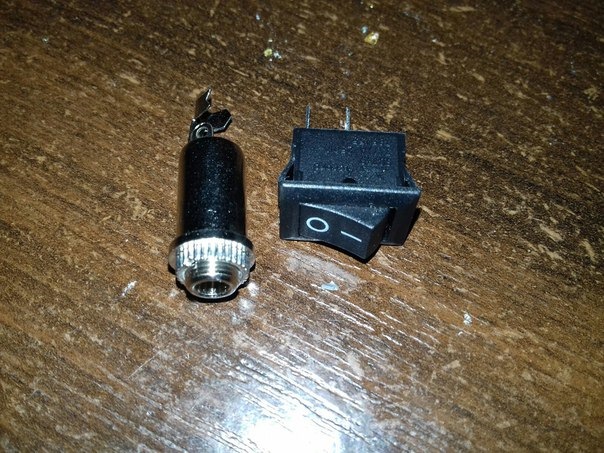

купуємо 3.5 (мама) (для монтажу в корпус) і кнопку, ціна питання15грн

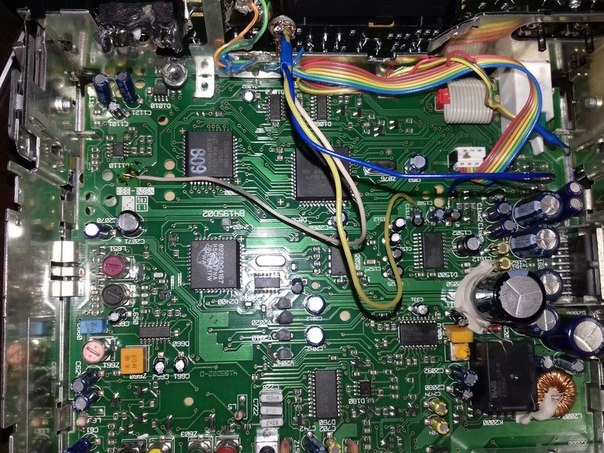

Знаходимо звукову мікросхему.Шукаємо на неї Data Sheet в інеті.Знаходимо лінійні входи на цю мікропу і через звичайний дільник (конденсатор, який вже є на платі) впаюємо дроти від правого ілівого каналу, робимо заземлення на корпус, зібраємо все до купи, розставляємо все по своїх місцях, і заливаємо силіконом длянадійності.
І ось все готове.
Коментарі4
А куда припаялся то ?где фото ?Пишешь что через обычный делитель- то есть поставил ещё 4 резистора ?
нет, там есть кондера через них и припаял, на фото видно где впаял, все очень просто, я посмотрел 2 ролика на ютюбе и разобрался, единственное что у меня отличалось это микросхема, поэтому я сам нашел даташит и на входы припаял проводки и магнитола р...
Главное перерезать дорожки идущие к этим конденсаторам чтобы шум от предусилителя головки кассеты устранить
кстати да, спасибо за подсказку)
