Всім привіт!
Після заміни підсвічування приладки прийшла черга ісклопідйомників. Купив 7 штук вивідних світлодіодів 3мм червоногосвічення (4-е на водійські двері і по 1- му на інші).
Загалом при знятті панелей, де розташовані перемикачі, не виникложодних складнощів., щоб від'єднати корпус, де розташована самаплата від самої панелі.

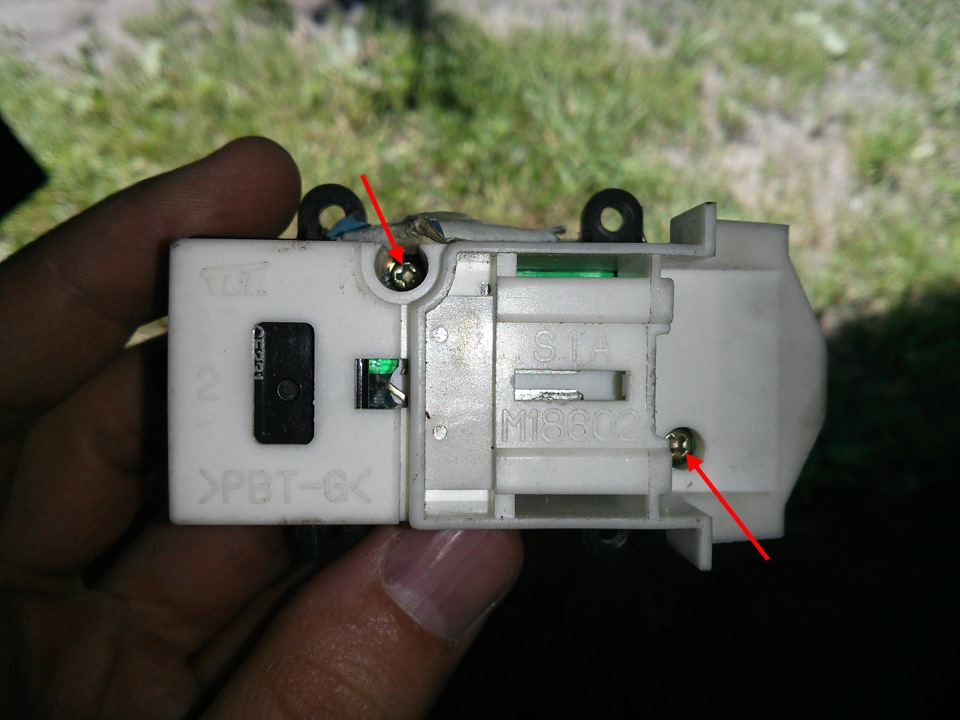

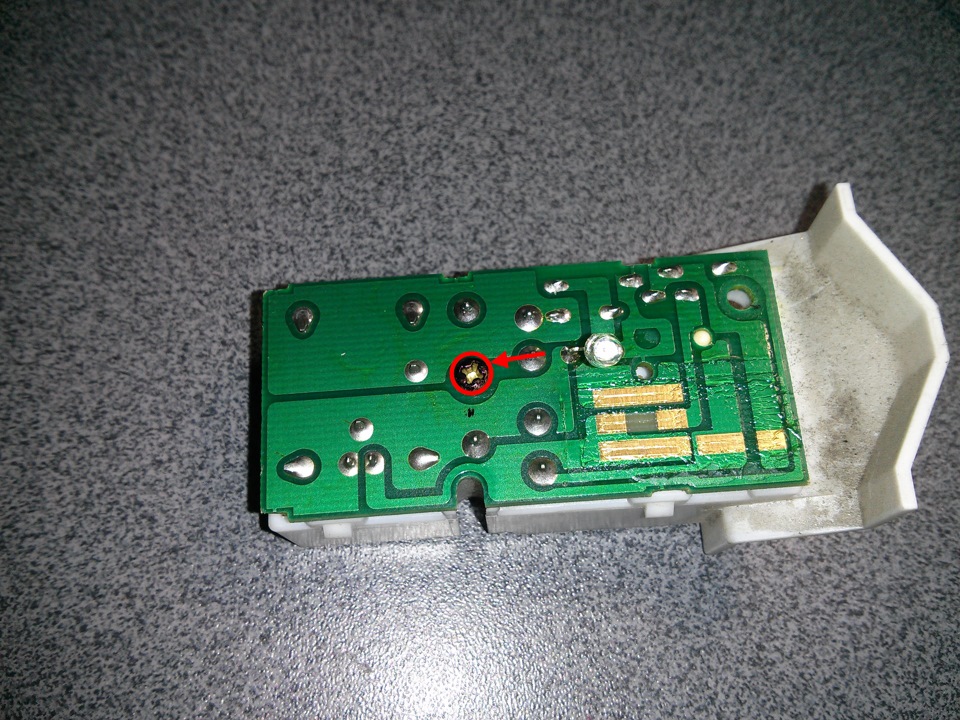

Потому, як на фото нижче, відкручуємо сам корпус. У розібраномустані назад до проводки, щоб визначити, як паяти діоди.Загаломметодом тику я обчислив, що короткою ніжкою потрібно паяти у бікболтика (це на пасажирських).

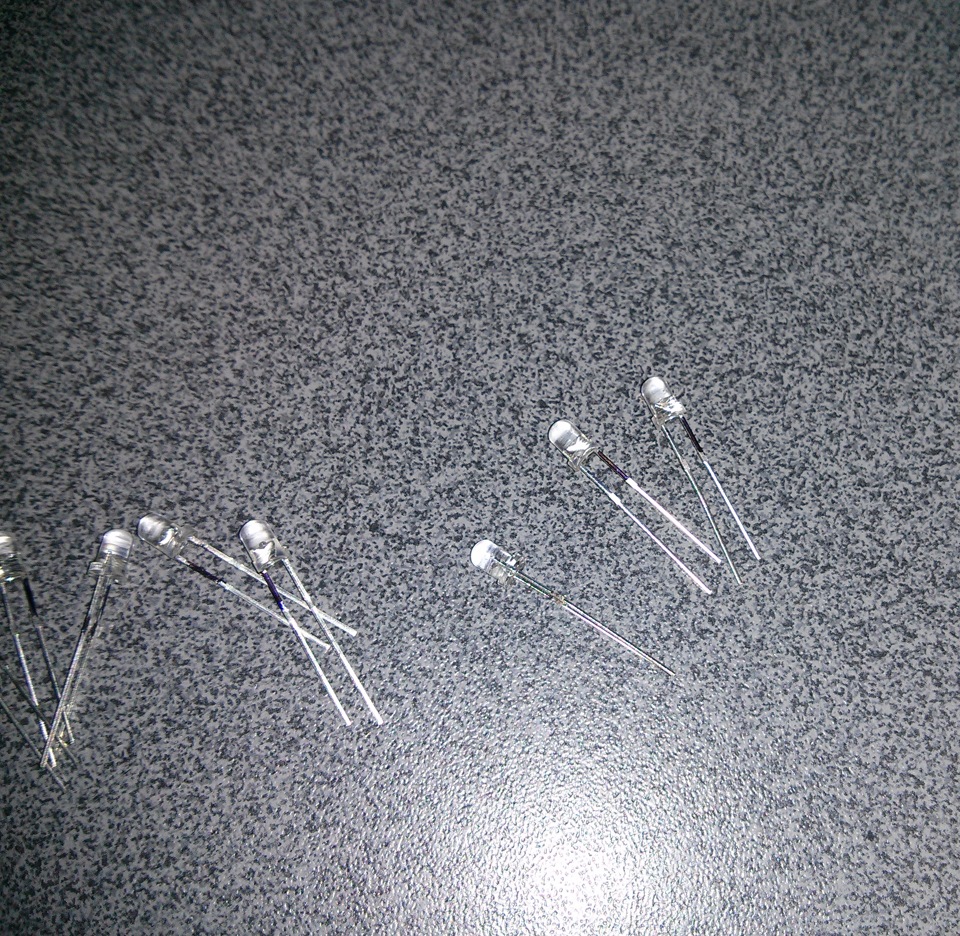

> Потім я зібрав усі світлодіоди і маркером підфарбував короткініжки, щоб знати, якою стороною паяти, тому що ніжки я зрізавврівень.)) Загалом із трьома пасажирськими платами розібрався, ідійшов до водійської. З нею виявилося складніше))

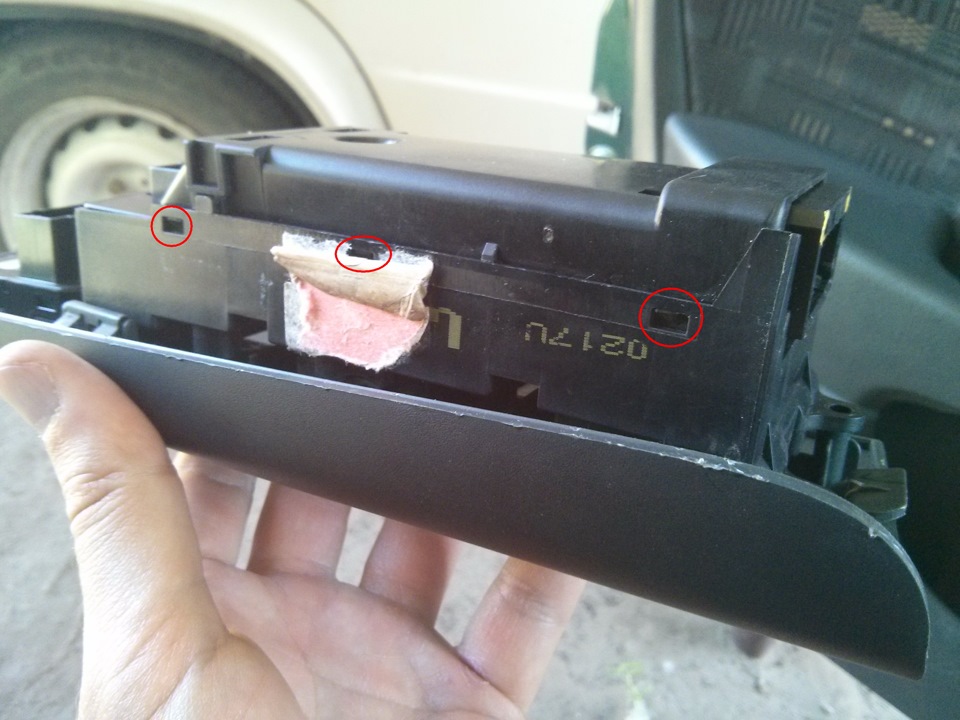

У цих місцях відщеплюємо фіксатори, щоб зняти нижню частинукорпусу

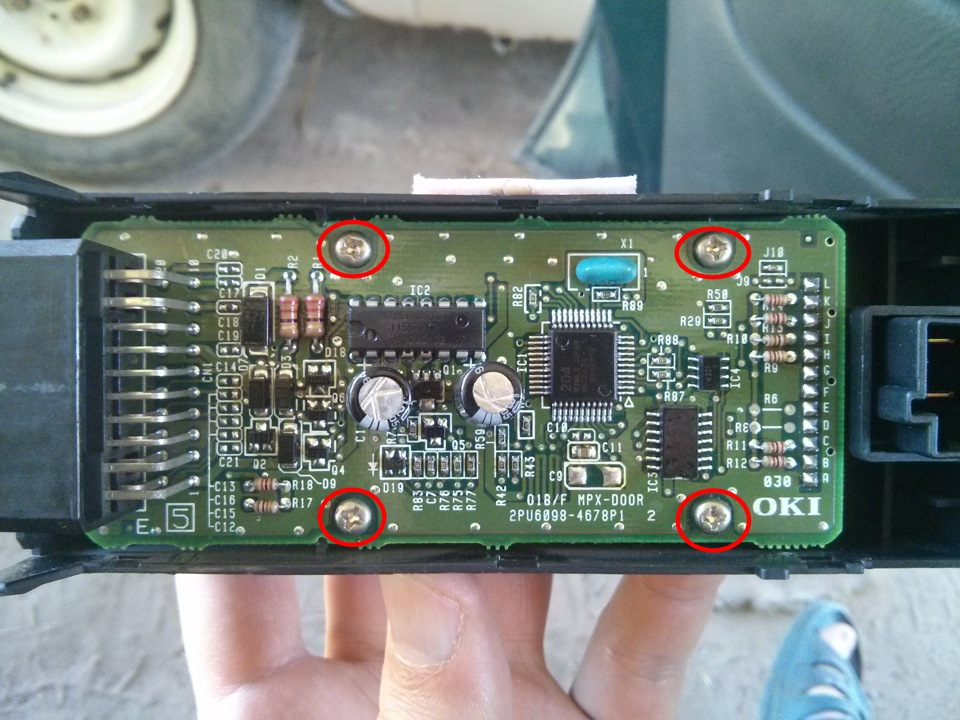

Відкручуємо болтики
Далі найскладніше))) Потрібно акуратно підняти плату верхню, томущо вони обидві з'єднані контактами і так само акуратно під кутомспробують відкрутити болтик, який власне і тримає необхідну плату здіодами. Трохи посидючості та терпіння і у всіх бажаючих це вийде, як і у мене))) Після того, як відкрутили болтик, відшмагаємофіксатори і все, плату можна виймати не поспішаючи))
Тут звичайно на заводі Хонда подбали про таких "електроніків" якя))) і нанесли на платі розпізнавальні знаки, щоб можна буловизначити, якою стороною паяти діоди. (коротка і довга ніжки).
Після паяння, акуратно вставляємо плати в корпус. Нижню плату язалишив на фіксаторах, вони досить добре тримають і не ставпаритися назад закручувати цей болтик довбаний)))
Все підключив, все працює! ))) Результатом задоволений! )))
<
Фоткал на комара, який залетів у салон, доки були відчиненідвері)))))
Усім рівних доріг! )))
Коментарі14
фоткав на комара)) ахахау тебе керманич дзеркалами світиться?
дзеркалами не світиться
не заглядав тудою? є там лампочка?
Не заглядав. Треба буде до речі глянути, як-небудь
немає там лампочок (
привіт, а в сф4 кузові теж так має все світитися? у мене тільки кнопка авто світиться, розбирав і тільки там лампочка змінюється, але так глибоко як ти не залазив)
світити буде тим кольором, який впаяєш)) я раніше хотів сині, і для проби в задні двері впаяв синій діод. він світив синім))) там у будь-якому випадку присутній світлофільтр, але він не сильно впливає на колір) Впаяв червоні діоди, що світять червоним))
треба спробувати, але де годинник не вдалося пересвітити, жовтий фільтр робить з синього світла зелений)
привіт. на рахунок СФ4 не знаю, але у мене, якщо тільки АВТО світиться, то перемикач, який вище за кнопки блокує інші пасажирські вікна. там положення ON, OFF. коли він включений, то горять всі 4.
а я і уваги на це не коли не звертав) треба буде перевірити) вчора погода не дуже була, хотів залізти і подивитися, сьогодні гляну)
У мене теж тільки авто світиться( А лампочка там яка? Геморно міняти?
я сьогодні розібрав, на нашому кузові CF4 немає там лампочок і не як не зробити(
ну якщо є підсвічування, значить повинен бути якийсь елемент, що світить, лампочки або діоди)))
а світлофільтр жовтий там випадково не варто? або світити буде саме тим світлом, яке впаяєш?
