Усім привіт і з минулими святами, давно я нічого не додавав та й нехочеться будь-яку нісенітницю сюди закидати.

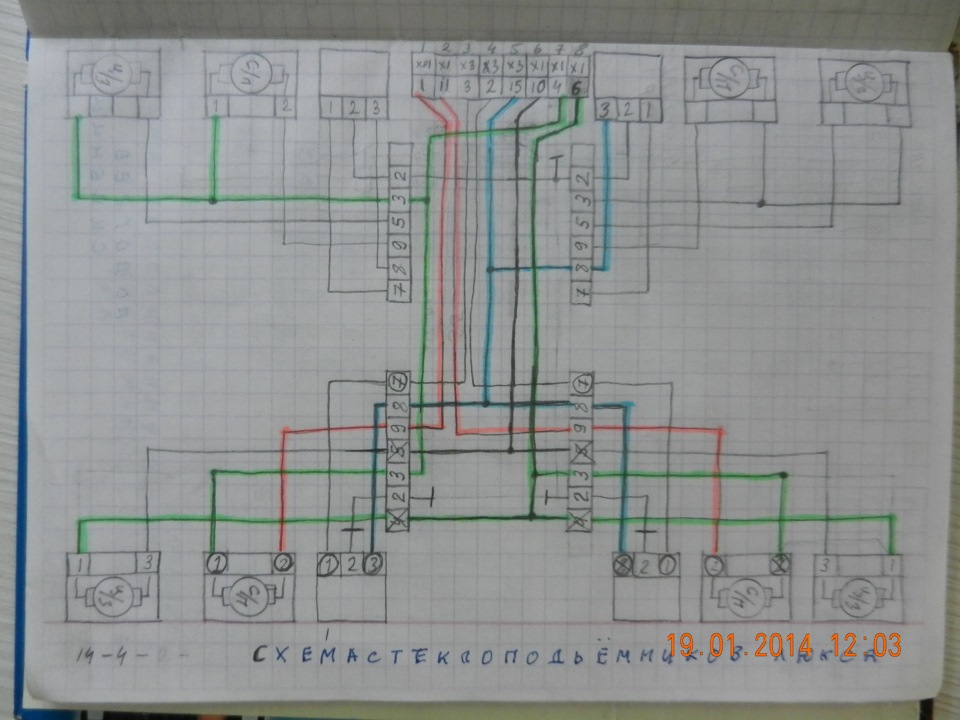

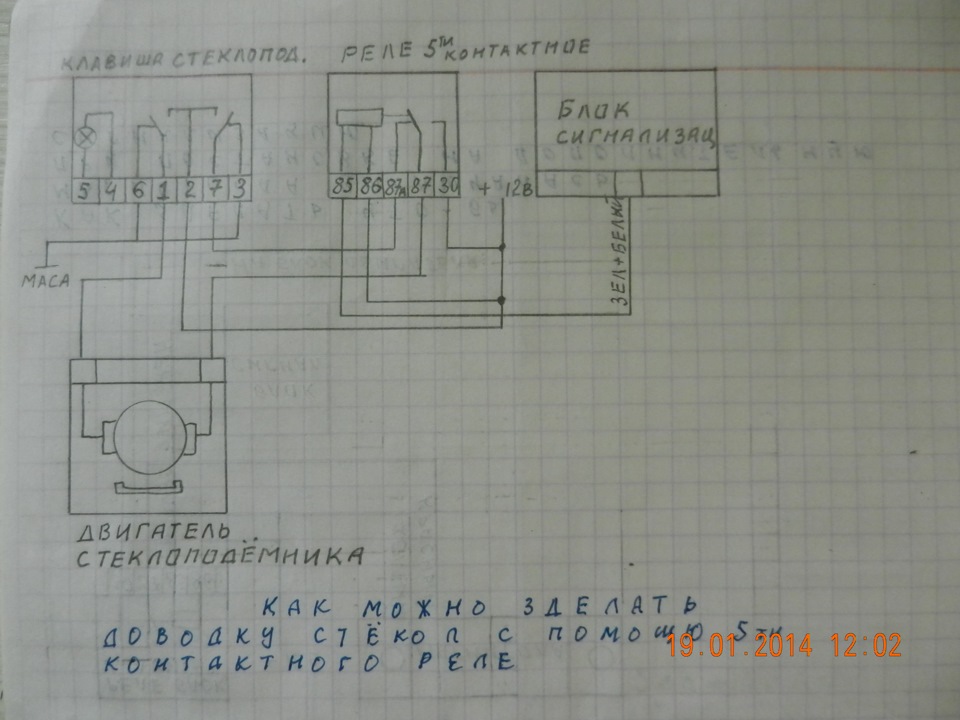

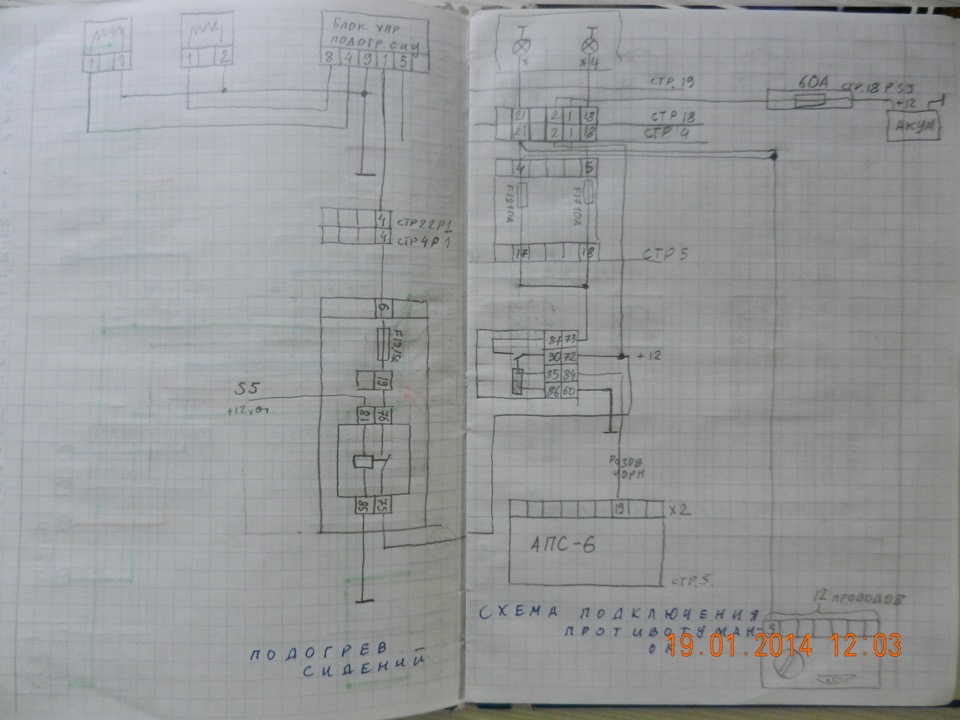

Відразу попереджаю, ці схемки цікаві будуть не всім, але я для тогощоб витягнути їх із загальної схеми, витратив не одну годину, впершу чергу це буде цікаво тим хто не любить колгоспити і хочепідключати все тому, що із заводу, всім удачі, буду дуже радий якщокомусь вони знадобляться. >
Коментарі2
на першій схемі чорний з білим, це той, що до кнопки есп правих передніх дверей йде? (сигналка штатна ж?)

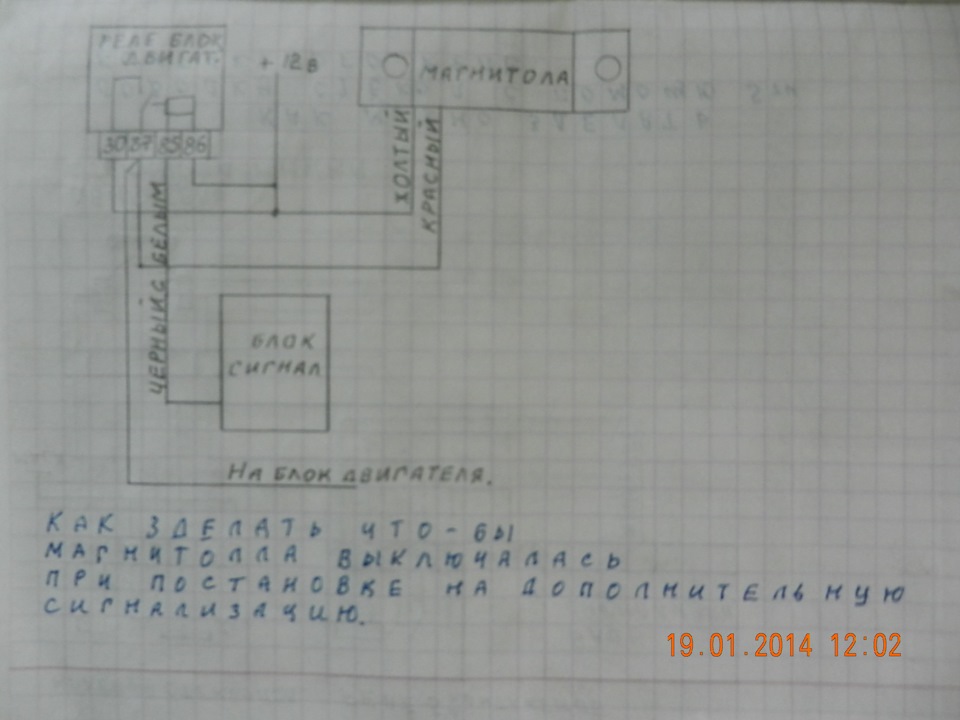

Немає з додаткової сигналізації, це провід який управляє реле блокування двигуна на додатковій сигналці, тобто це може бути будь-який провід на якому з'являється (+) при знятті з охорони.
