Здрасті…

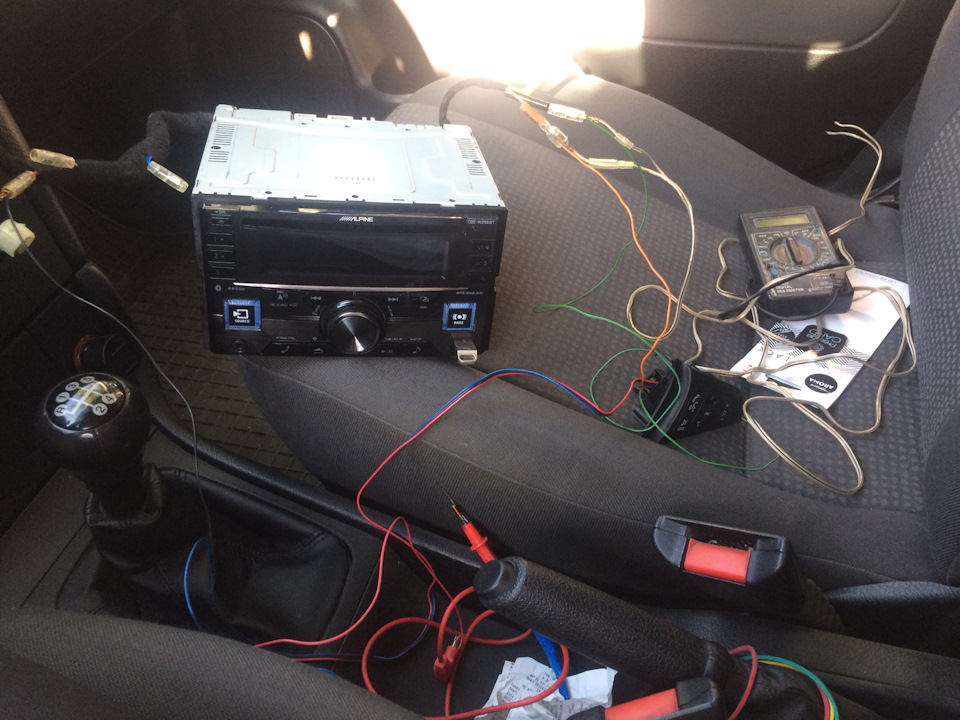

Вирішив сьогодні розібратися з проводкою керма (хто не в курсікермо стоїть від vauxhall insignia 2012). І все ж таки переміг іпідключив мультик до магнітоли .
Вибачаюсь був так зайнятий процесом що і фоток до ладу незробив…
Распинування джойстика:
/>
1-й і 2-й pin це кнопки
4-й pin це плюс підсвічування
5-й pin мінус.
Інші піни нам не потрібні.
Багато читав статей з приводу can шини, що потрібно адаптер абоперепаювати резистори опору з ом на кому,
>

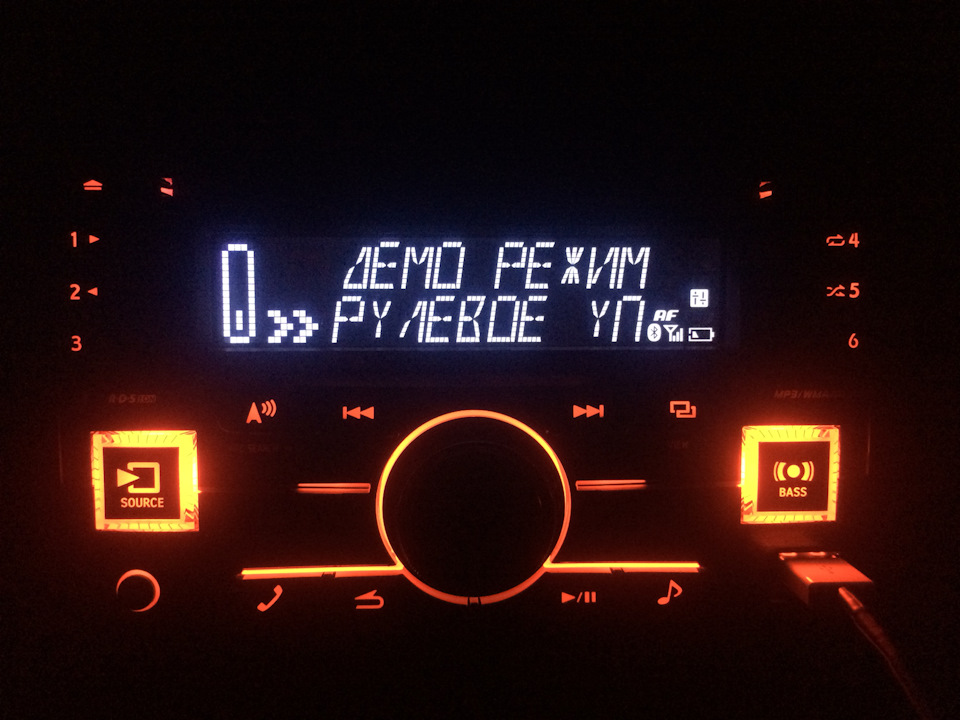

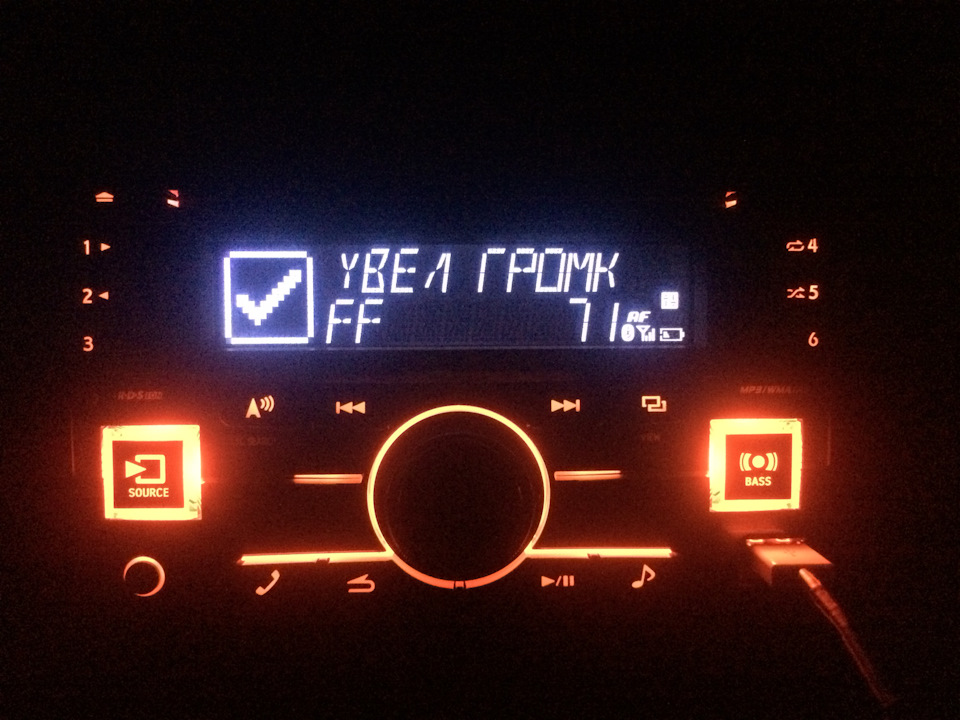

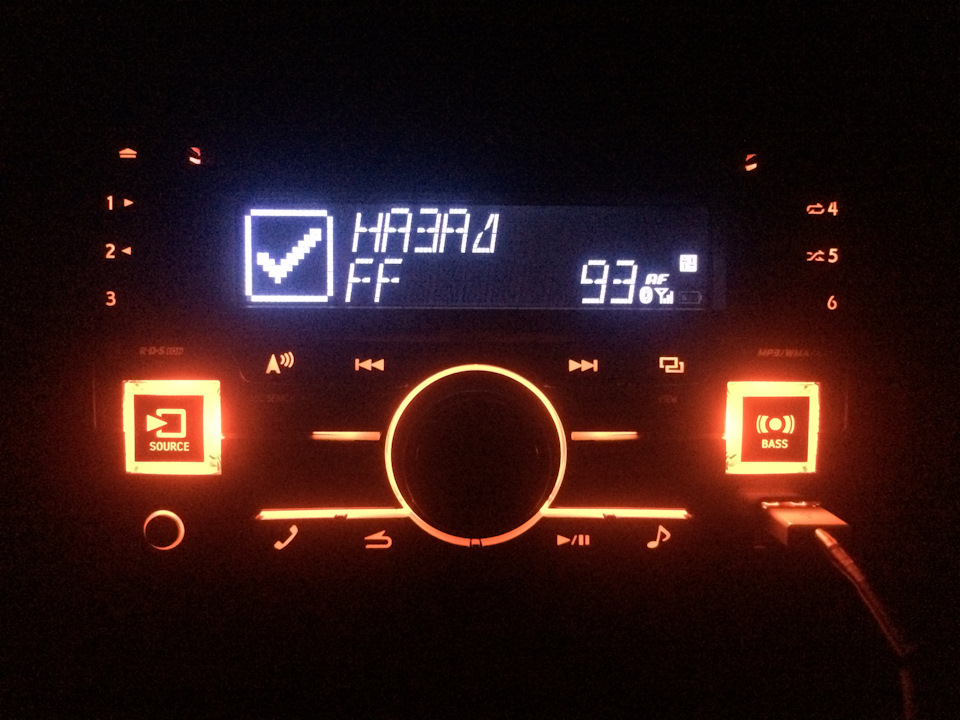

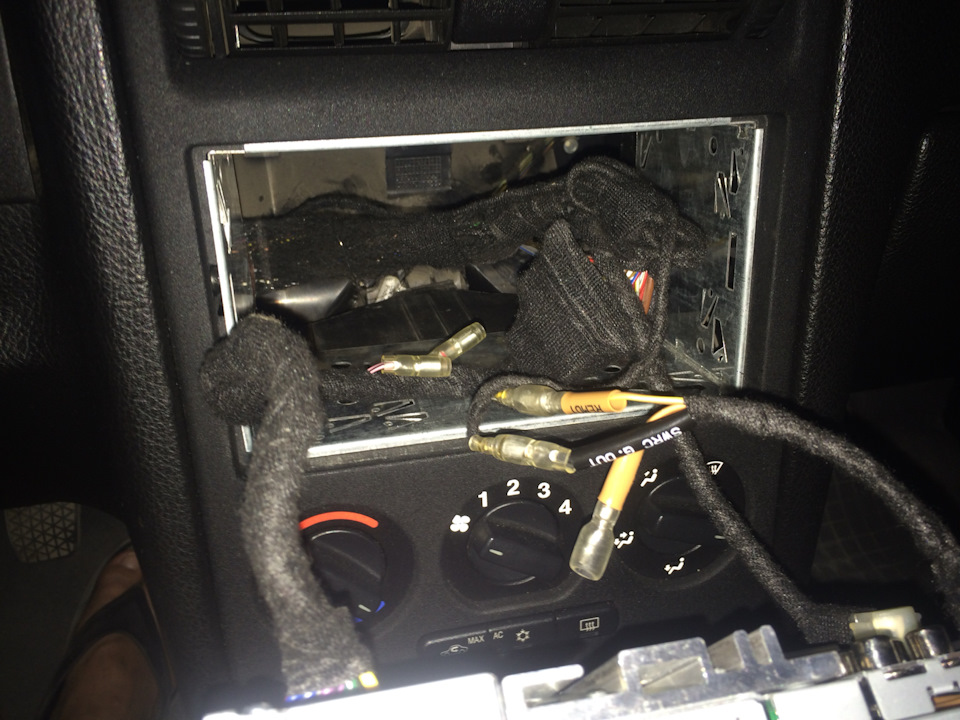

але це нам ні до чого тому що у нас alpine з вбудованим адаптеромрульового управління. І 2-й pin, заходимо в налаштування мафоназнаходимо керування з керма і прописуємо опір кнопок на потрібнунам дію магнітоли. Плюс узяв під торпедою від габаритів. З рідноїкоси яка йде від равлика залишилося два дроти це і є типу рідниймультик, один сіро-червоний його я і взяв він як раз виходить навишку мафона, а другий сірий падло не дзвонився ні як… хер на ньогоновий простягнув. Не задіяний але в планах хочу реалізувати круїз ізробити пересвіт приладки та типу бк у червоний колір…
Усім рівних доріг…
Коментарі6
який опір на кнопках?
Я не міряв, підключив налаштував, і все працює досі
красава)
Спасибі)
Сірий провід - це і є плюс підсвічування кнопок. Напруга на ньому з'являється тільки при включеній магнітолі
Ага ... я цей варіант не розглядав що б плюс від мафона взяти, я хотів щоб кнопки горіли при включенні габаритів
