Ну власне, робота виконувалася у вільний час, вечорами, буларозтягнута, але результатом я задоволений.

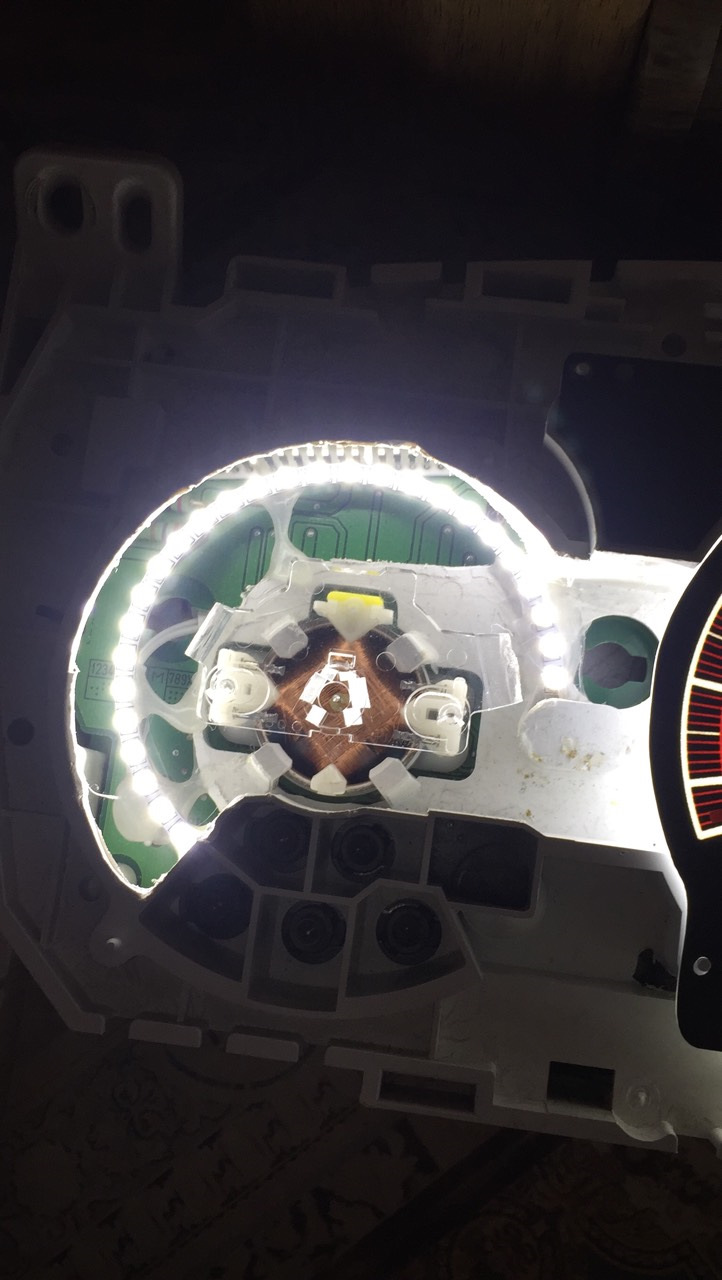

Були використані:дрімель, 2 світлодіодних кільця 80мм, 7 шматківсвітлодіодної стрічки, термоклейовий пістолет, шкалиhttps://megadriver.org/cars
Для зняття та встановлення стрілок застосовувався все той жегенератор імпульсів, схема з Амадеус-форуму, розпинування приладкизвідти ж, дякую SSh та Віте Titus.

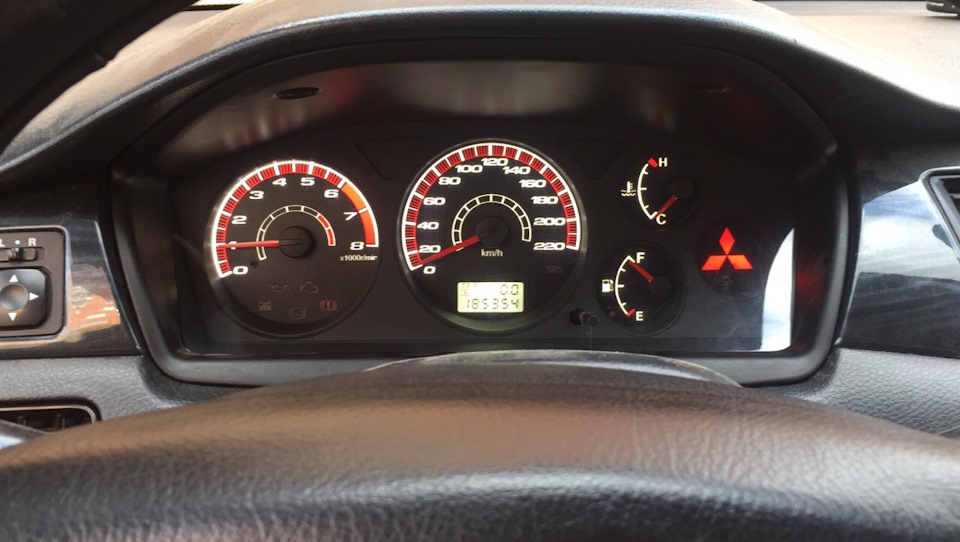

Ну власне результат — на фото.
Схожі записи
Заміна передніх гальмівних дисків та мастило направляючих супортів.
Заміна передніх гальмівних дисків та мастило направляючих супортів.
7
Коментарі10
кльово вийшло
залікова приладка
Дякую, старався. Найбільшим гемором було акуратно обрізати кільця. Два опори smd пішло, довелося перепаювати.
на третій фотці видно що і стрілки стали нижчими, при вимкненому запаленні
якщо що, можна звернутися для корекції? мені робили приладку.
Так звернутися то можна. Але сам сенс що відзначаються положення стрілок до зняття (по генератору) і одягаються на ті ж місця. Є варіант прив'язатися до тахометра в принципі. На старих шкалах є маркування 60км/ч=637об/хв. А показання оборотів зняти з...
ну я так приблизно і зробив. прилади по заводу все одно думаю налаштовуються
У мене по приборці вийшло генератор видавав 1450об/хв і 70км/ч.
а температуру та бензин теж по генератору виставляли?
Ну, це все на одній платі знаходиться. Імпульси видає мікросхема, на бензин і температуру - опору 22 і 56 Ом, просто маса через резистор на певні піни приладки.
