Усім доброго вечора! Викладаю звіт з ремонту приводу заслінкирециркуляції V71.
Зняв бардачок і від'єднав від нього всі клемники. Відкрився доступдо електродвигуна обігрівача і, власне, Мотор - редуктор приводурозміщений в глибині праворуч і прикручений знизу одним гвинтом іспільним гвинтом з мотором печі.Мотор я вирішив зняти для зручностіі для чищення і мастила.Для цього довелося відігнути пластинукріплення бардачка.Пластина видно справа на фото:<

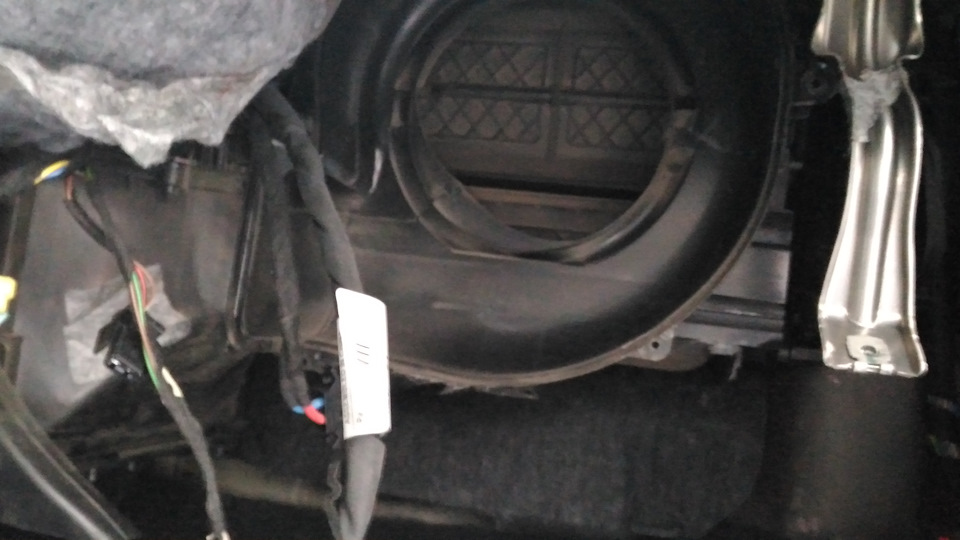

з права видно відігнуту пластину
Крильчатку грубки почистив і змастив підшипники ковзаннядвигуна.

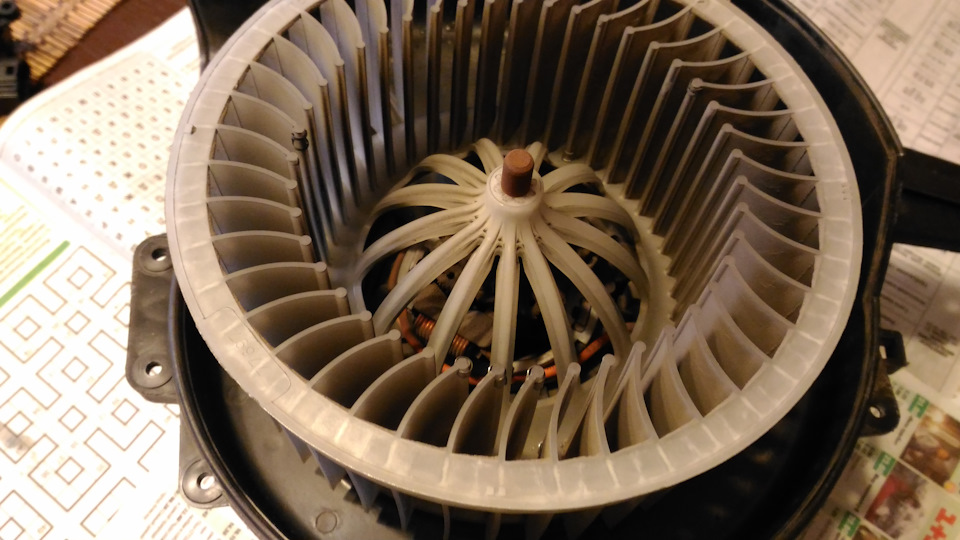

Вентилятор печі
Розбірка мотор-редуктора показала, що ніяких видимих механічнихпошкоджень немає і за конструкцією він дещо відрізняється відколишніх VAGівських моторів. Резистора підключив омметр і обертаючирезистор вручну побачив стрибкоподібну зміну опору.Резистор промивВДешкой іпродул.Потом розмішав дрібно наструганий графітнийстрижень з ВДешкой і ввів цей склад в резистор, кілька разівпоганяв бігунок проти. Після цього знову заміряв опір — стрибків нестав опір плавно змінювався від 0, 12 до 4, 7 кОм.

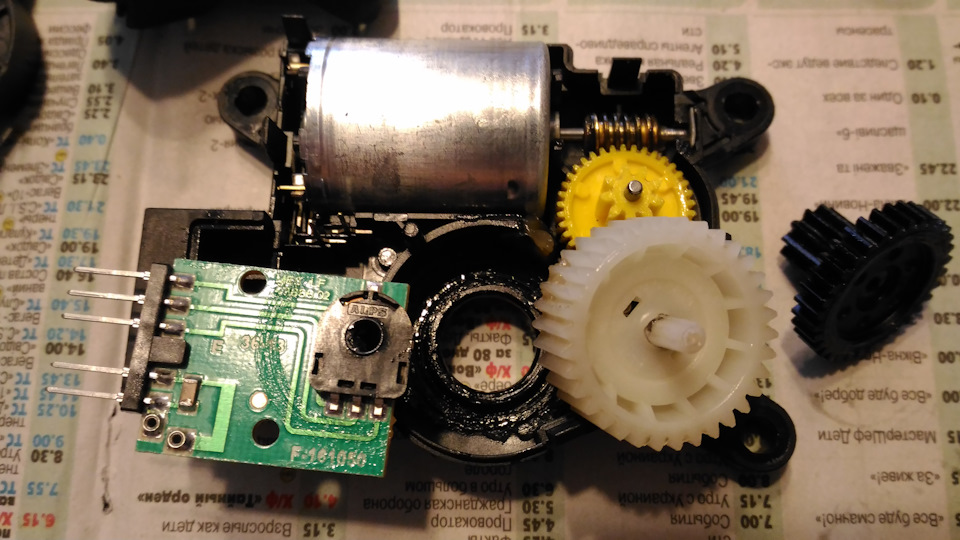

на платі видно резистор, який треба почистити. Вентилятор пічки імотор - редуктор "на вазі" і за допомогою Васі-діагноста спробувавпровести адаптацію, але, на жаль, спливала та ж помилка і привідредуктора не рухався. Поставив під заслінку припливу повітря шматокгубки і поставив на місце вентилятор і бардачок на половину гвинтіві так ось катався до неділі. Після чергового розбираннямотор-редуктора з'ясував, що навпаки поставив шестерню в резистор -поміняв реакції немає! Знову розкрив і припаяв клеми електродвигунаредуктора до контактів і перевірив від маленького акумулятора — всепрацювало. . Стер помилку і, про диво, пройшов адаптацію успішно (приводи всі дзижчали і рухалися). Відключити клеми і ставитиспочатку привід заслінок, а потім вентилятор - так видно заслінки.Ну і потрібно багато терпіння поки потрапиш у привод заслінок.Ставимо бардачок і насолоджуємося правильною роботою клімату зможливістю включення рециркуляції.
Ось тут інформація щодо адаптації: https://megadriver.org

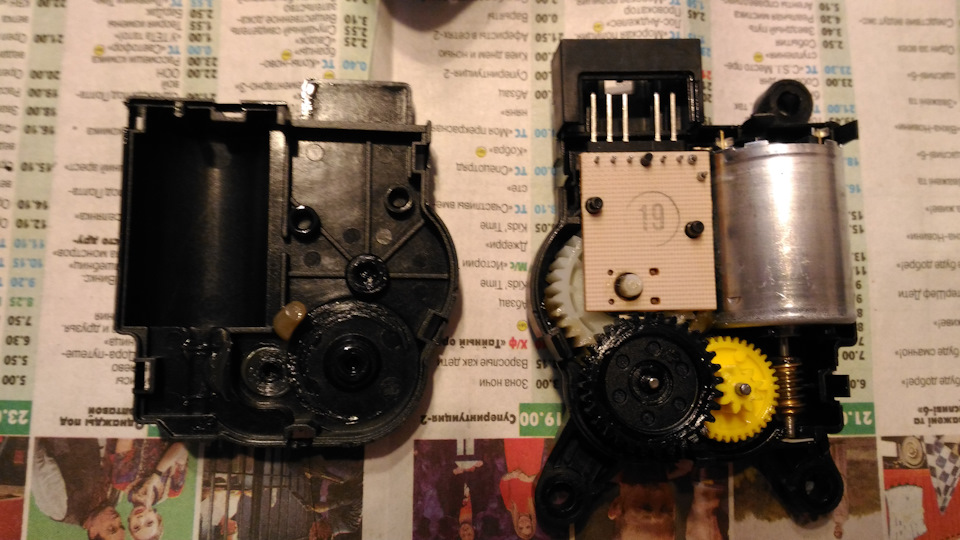

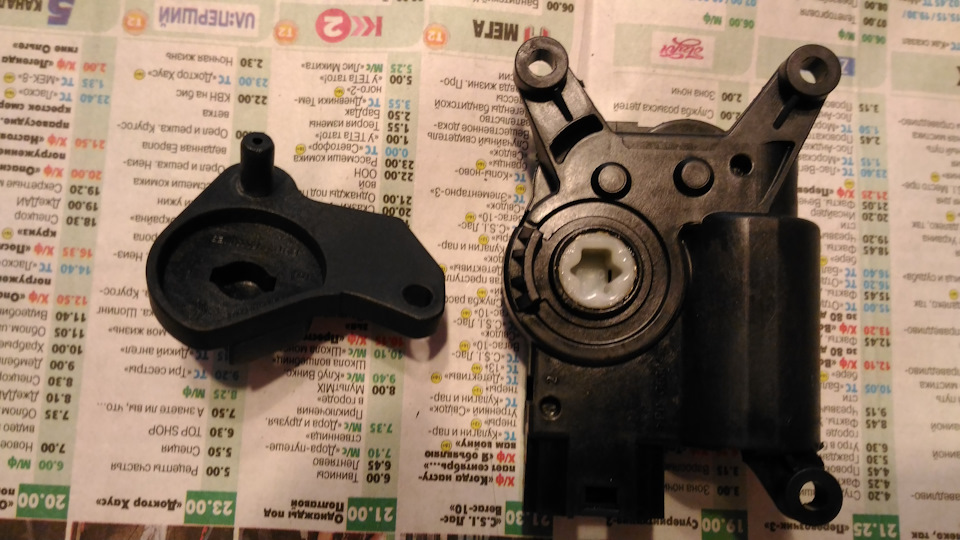

Мотор — редуктор у розібраному стані
Коментарі19
Всім доброго часу доби, як у багатьох тут перестала працювати заслінка причина звичайно ж моторчик. Розібрав як виявилося що ЗЛОМАН був пластиковий палець який відходить від білої шестерні. Розібрав мастило витер, палець приклеяв, все зібрав з горем ...
Вдалося вирішити питання?
Всім привіт. Зробив сьогодні на своєму привід заслінки. Геніколог відпочиває ... Розтин резистора показало що контакти повзунка стерлися трохи і ослабли + дохера мастила. Відновив їх краплею олова. Політ нормальний, поки.
Молодець) Вчора теж мучився з цією проблемою, чесно кажучи набридло тир тир тир чути щоразу. просто почистити він заробить чи можна сміливо нову купувати?
Все залежить від стану перемінного резистора, і від твоєї кваліфікації як ремонт Ніка.
після чищення симптоми не повторювалися?
Ця дрібниця вже в печінці сидить)))
Добрий вечір! Відмінний звіт! Теж влітку робив усе це, тепер привід рециркуляції v71 працює чітко і без зайвих звуків. Але тепер схоже належить і для приводу центральної заслінки v70 все це робити ... т.к. періодично знову наче миші скребутся за магн...
Добрий день! До приводу v70 відкривається доступ, наскільки я знаю, після демонтажу торпеди. Я поки ще не стикався з проблемою приводу v70. .
Також десь читав, що доступ до v70 після зняття торпеди, чого дуже не хочеться робити. Якщо у Вас теж мерзнуть ноги в сильний мороз, то можливо у Вас теж помилка приводу v70. На наявність помилок не сканували? Наскільки я розумію заженуть v70 (центра...
На даний момент все добре, але минулого тижня помітив слабке дзижчання в районі центральних повітроводів. Треба взяти шнурок і перевірити, а зараз холодно. А взагалі слабенькі сервоприводи в Рапіді, начебто й нема чому ламатися, а дрібні недоліки ств...
Підшипники змащував графіткою, але головне добре очистити від пилу крильчатку, щоб не було вібрації.
Чим мазали підшипник вентилятора? У мене торпедо все одно поки знята, а моторчик іноді підвивав, заразом, думаю, пройтися - промазати )
Чудовий звіт! А то роблять адаптацію, оновлюють ПО кліматроніка і чекають що резистор почне сам працювати. Чим підшипники пічки змащували?
Я теж спочатку намагався робити адаптацію, але нічого не допомагало.
Підкажіть як зробити адаптацію?
Адаптація робиться за допомогою Васі - діагноста
А докладніше. Є інструкція? Ваша є
Заходьте у відповідний блок та натискаєте адаптація
