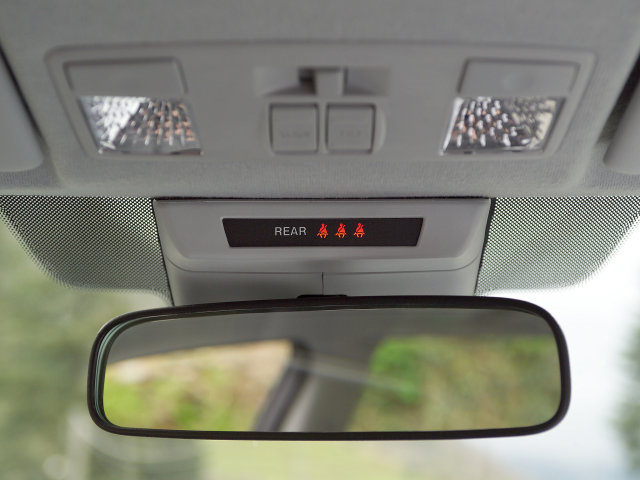

Не дає мені спокою дуже "потрібний" індикатор непристебнутих задніхременів .
Почну як завжди, з реверс-інжинірингу.
Влаштований він дуже незвично, проектував якийсь наркоман.
У складі індикатора є процесор, бузер, стаб живлення на 5В і власне6 діодів (3+3 червоні та зелені).
Вся індикація та звуковий сигнал на цій платі. Алгоритм роботи вконтролері., але ні, все складніше.
У якийсь момент сподівався що дані "ходять" по шині, але жорстокообламався - всі вихідні це тупо 3 сигнали кінцевиків у клямкахзамків.
Але є й полезняшки, зокрема сигнал "працюючого двигуна".
Разом 6 проводів:3 замки, маса, +12 (ACC), +12 (engine start).Поміряв габарити віконця, може туди стати 3 шт дисплея 96х64олід.
Що туди виводити? .
Парктронік то я напевно по-любому туди поселю, а ось інше хз.
Та й годинник зверху не дуже зручно (за практикою з л200, наприклад).
Намагаюся зважити все за і проти, тому що в рази простіше нічого неробити, тільки невелика хотівка переробок змушує задуматися надцим.
Повноцінний БК мені там не потрібен, все є в планшеті.
Забити?
Коментарі18
Бро, підкажи по цій індикації) Там на ремені 5В йде?
Не пригадаю. Але здається мені, що 12.
вже розібрався)) 4.7В від мозку до кожного замку)
навіть дивно, зазвичай щоб убезпечити ланцюги - 12 )ну значить тупо діоди відпрацьовування в бік замку, тоді так - пофіг яке )
у колеги така ж як у мене мазда тільки у нього штатні парктроніки і якраз у цій мрії у нього індикатори паркування та задніх пасажирів до мене також як у тебе.
а моніторчик тиску в шинах туди засобачити? не?
так я не хочу самі датчики в колеса ставити. по-хорошому в зимовий комплект, в літній ...
То не хочу, це не хочу… А що ти тоді хочеш?)))
Так ось не зрозумію, тому і сумніви, може не страждати фігней. з приводу шин - можна аналізувати швидкість колеса при прямому положенні керма, якщо одне спущено - відрізнятиметься швидкість і виводити на екран яке саме. але це все мені теж не потрібно))
Ух, а я б собі такий хотів індикатор. А то оглядатися перевіряти чи пристебнулися - напружує. Хоч і не кожен день це робити але все ж таки. А по роботі - це виходить якщо ззаду ніхто не сидить то там світиться три червоні індикатори ? Чи там у сідлі ...
якщо ніхто не пристебнутий - через 20 сек індикатори гаснуть, типу нуіхерсвамі. якщо пристебнуті - горять зеленим, але теж через секунд 20 погаснуть, типу все норм. якийсь час.т.е. положенні.
Так, алгоритм цілком норм. Я б залишив )
мене пригнічує мізерна функціональність такої величезної шняги, де можна було б купу інформації вивести))
Дурна голова… )
Походу Антоха занудьгував))
ні, це в хотілки тому що я ще взагалі нічого не зробив з планованого. лежать лінзи, парктронік, твої плати для стартера, сайленти на жопу і т.п.)) залишилося у планах тільки.
Парктронік - варіант. Ще радар-детектор туди можна, але треба думати як вивести приймальну частину, щоб перешкоди не ловити.
ні, радар мене взагалі не цікавить, а парктронік - із заміною дисплея на свій, швидше за все. але можу полінуватись і вставити рідний ... для перфекціоніста він не підходить.
