Встановлення магнітоли Denso Ford DVD Navigations-system Touchscreen (Part 1)

Усім привіт!

Коротка історія покупки:
Наткнувся я у своїй області на Ford Mondeo Mk3 2004 р.В Estate (універсал) 2.0 TDCi, (на польській реєстрації) у якого штатностояла магнітола «Denso», зв'язався з власником, запропонував йомуобмін з доплатою. Свою магнітолу "Sony" з блоком клімату, а вінмені повний комплект "Denso", він сказав що подумає, потім написавмені цифру в 180 $, та й ще сказав що тільки наступного дня зможепомінятися, інакше машину заберуть (машина стояла на продажу), явідразу відмовився, по-перше ціна велика (моя «Sony» і блок кліматуна ринку як мінімум за 60 $ можна продати), по-друге потрібно булоїхати до електрика щоб все грамотно підключив, а часу ні ...взагалі поховав я ідею про встановлення цього крутого девайса:(
Але через кілька днів я знову наткнувся на машину з таким девайсом, але було одне, але у цієї машини злетіла прошивка, тобто магнітолане працювала, світився білий екран з написом :"Cannot loadSystem software. Disk type incorrect. Please insert correct Systemdisk."
За словами господаря такий екран засвітився після невдалої спробионовлення ПЗ. Сам господар подумав що прийшов кінець магнітолі, ізамовив новий повний комплект із Москви у знаменитого ДмитраЖукова, але якимось чином до нього дійшла тільки сама голова, тимсамим обірвався контакт із Дмитром, він забув на це і їздив трироки так (поки я його не знайшов). Запропонував йому обмін назвичайну магнітолу Ford разом із рамкою під годинник, блокомклімату та центральною консоллю, господар не відмовився, що менепотішило :) Я тоді прикупивши дані запчастини, поїхав до нього. Відбудинку), встановив йому:центральну консоль під звичайну магнітолуі блок клімату, саму магнітолу, сам блок клімату, і рамку підгодинник, що в нього забрав центральну консоль під «Denso», самумагнітолу «Denso», рамку годинника під «Denso », Та й власнепроводку і блок DVD.Тим самим головне завдання у нас разом полягалаз цим господарем щоб все-таки Діма з Москви надіслав повнийкомплект, тобто проводку, DVD та CD чейнджери. Зв'язався у вк зДімою, він вибачився за таку неприємну ситуацію, яка сталася ізапропонував знову відправити, тоді єдиний варіант був доставкипоїздом Москва-Львів, але Діма не захотів відправляти поїздом, тодімені свою допомогу запропонував якийсь Олексій Роланов (хто в курсітой зрозуміє що це за людина). Людина з великої літери, якщо ти цечитаєш, дякую тобі ще раз Леха; )
Поїхав на вокзал, домовився з провідником. Всю інформацію передавЛехе, хлопець який мене в житті не бачив, поїхавши на Київськийвокзал у Москві та передав на потяг Москва-Львів. Зробив сотнюкілометрів у т.Ч. По пробках Москви, і при цьому не взяв жодноїкопійки, це називається справжня чоловіча солідарність, і покс наполітичні інтереси. Взагалі через 22 години поїзд прибув до Львова, я забрав посилку, розрахувався з провідником, і на цьому епопеятільки починається… Коротше кажучи приїхало мені з Москви:проводка, DVD та CD чейнджери + кріплення в багажник (жаль воно для5-дверного хетчбека)
На руках маю два комплекти «Denso»
PS Один комплект продано Dmitry777

Установка:
У цьому записі хотілося б викласти мануал зі встановленнянайдорожчої штатної магнітоли «Denso» Ford DVDNavigations-system Touchscreen
На Мондео клубі є багато інформації, але на жаль тлумачноїінструкції що до чого і навіщо немає.
На Фокус клубі, ford wiki і в англійців також є мануал, але всіякісь незрозумілі…
PS Така магнітола ставилася на:Mondeo Mk3 (рестайл), Focus Mk2 (дорестайл), Focus Mk2 Cabriolet (дорестайл), C-Max (дорестайл).Всі ГУ мали двох зонний клімат-контроль крім Mondeo :(
Якоюсь інформацією мені допомогли друзі які вже встановлювали такийдевайс.
Одразу викликаю подяку Torres71 ASokoloffparadoxworx
Дякую Вам хлопці за всі підказки та допомогу, дякую що неполінувалися відповісти.
< /p>

Взагалі почнемо з того що потрібно мати для встановлення:

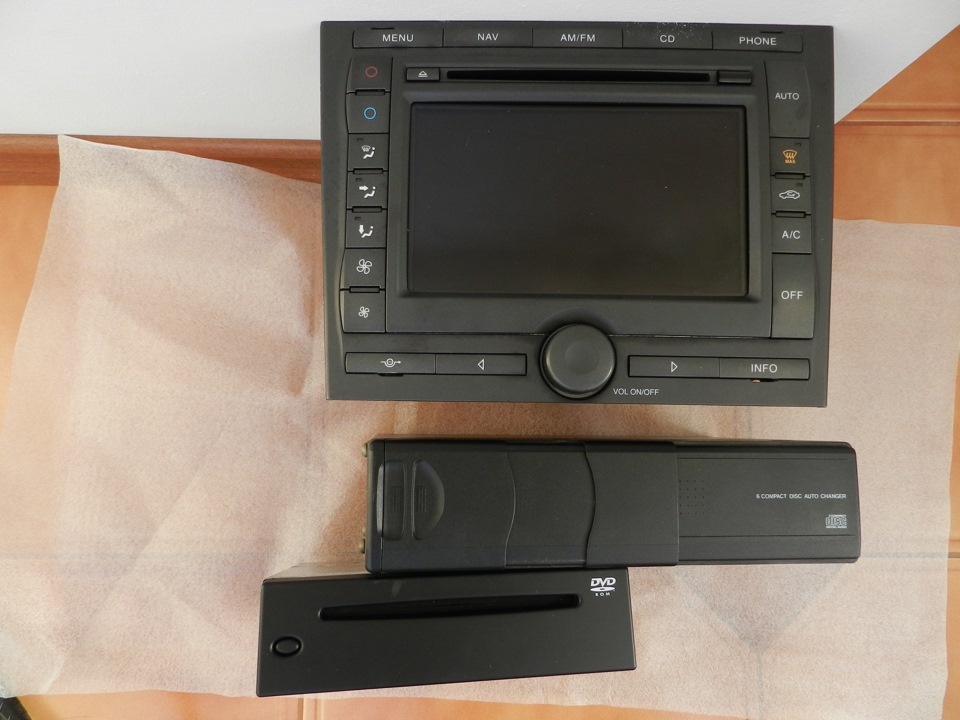

1. Голова + DVD + CD чейнджер (CD чейнджер необов'язково)<

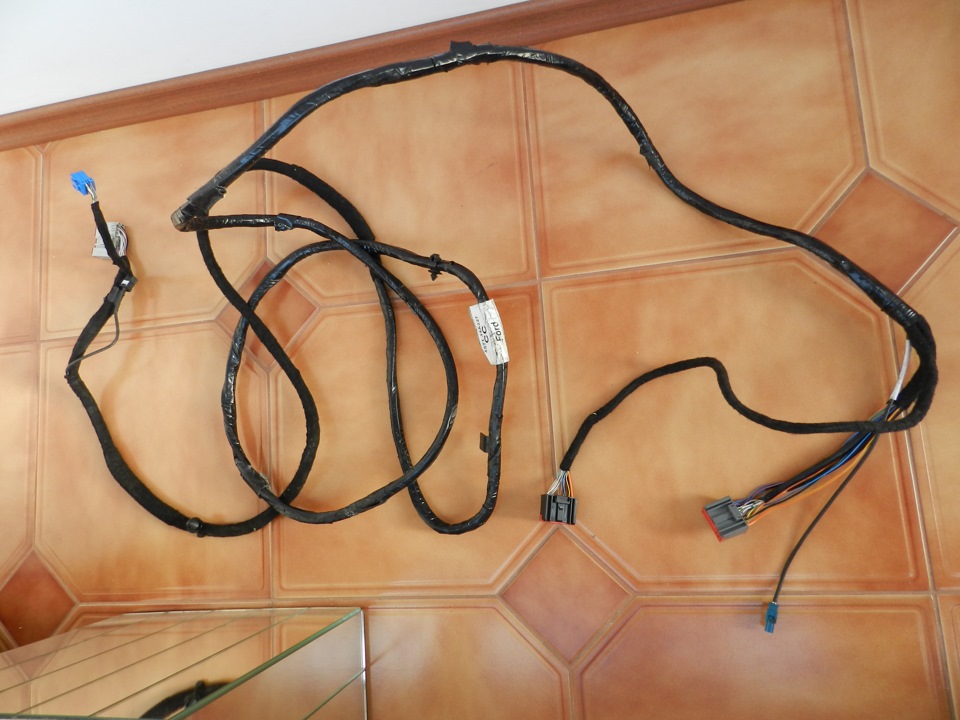

2. Проведення (коса) самого девайса
PS в моєму випадку коса з фішкою під CD чейнджер

Ford 4S7T-14A227-CC (1307443)

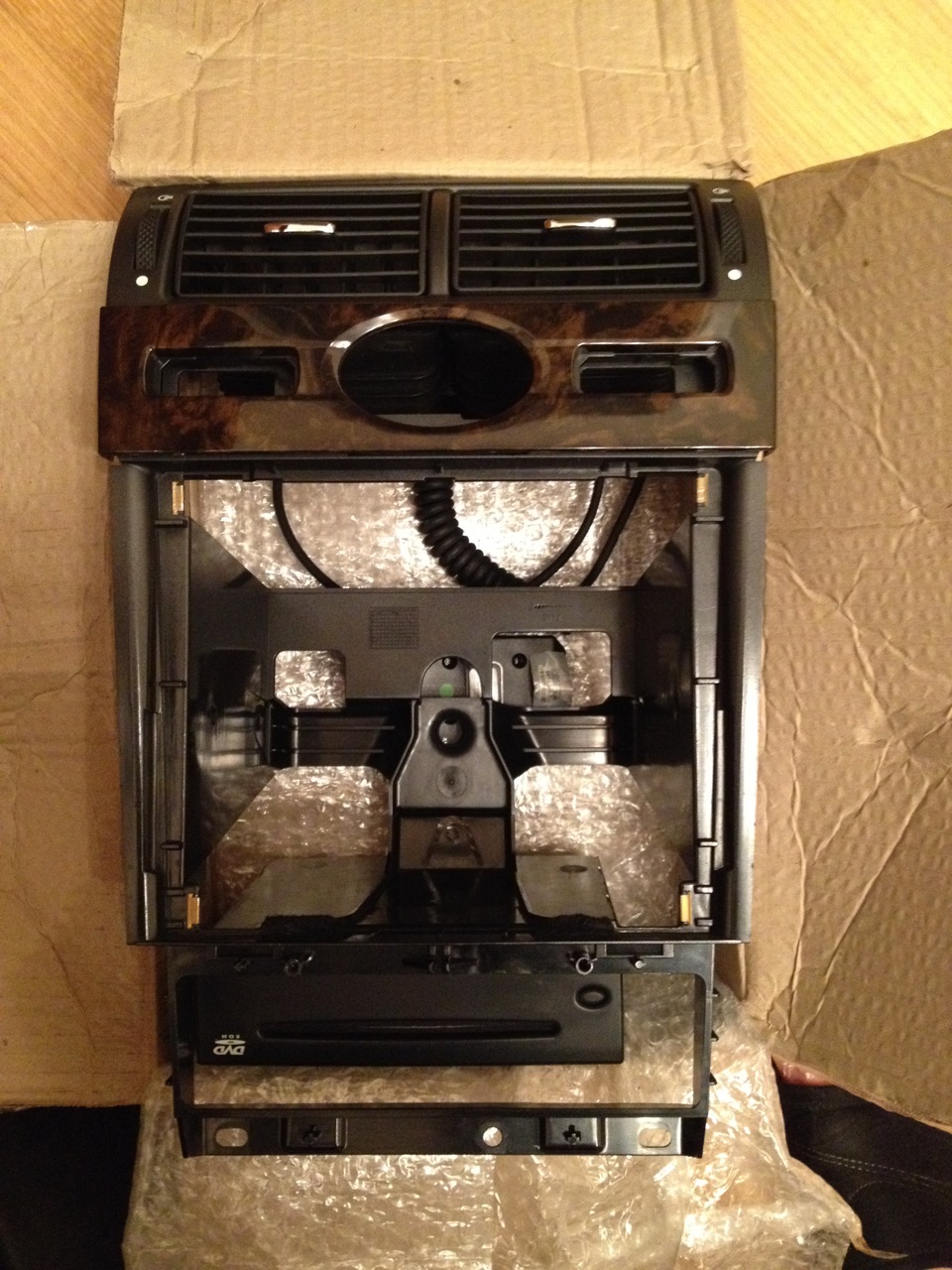

3. Центральна консоль разом з рамкою під годинник
PS Рамка годин трохи ширше ніж проста, якщо її не міняти, будезазор. Сама центральна консоль, також інша.

4. Антени GPS у мене поки немає, згодом куплю тавстановлю.
<

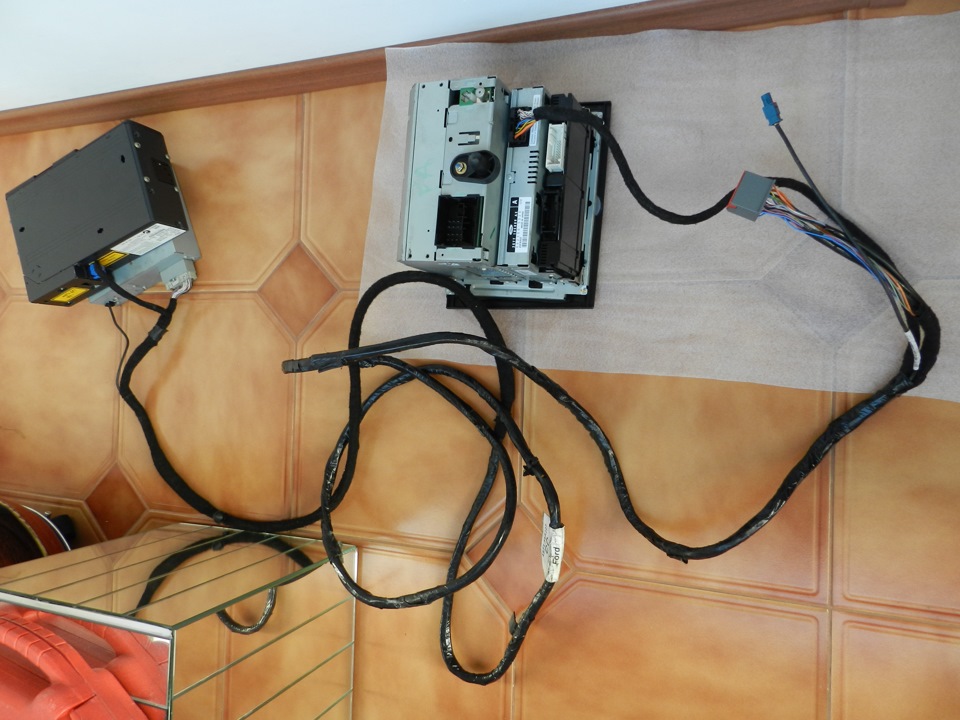

5. Комплект зібраний, можна підключати:

Підключення:
Всі дуже просто, підключити зможе кожен

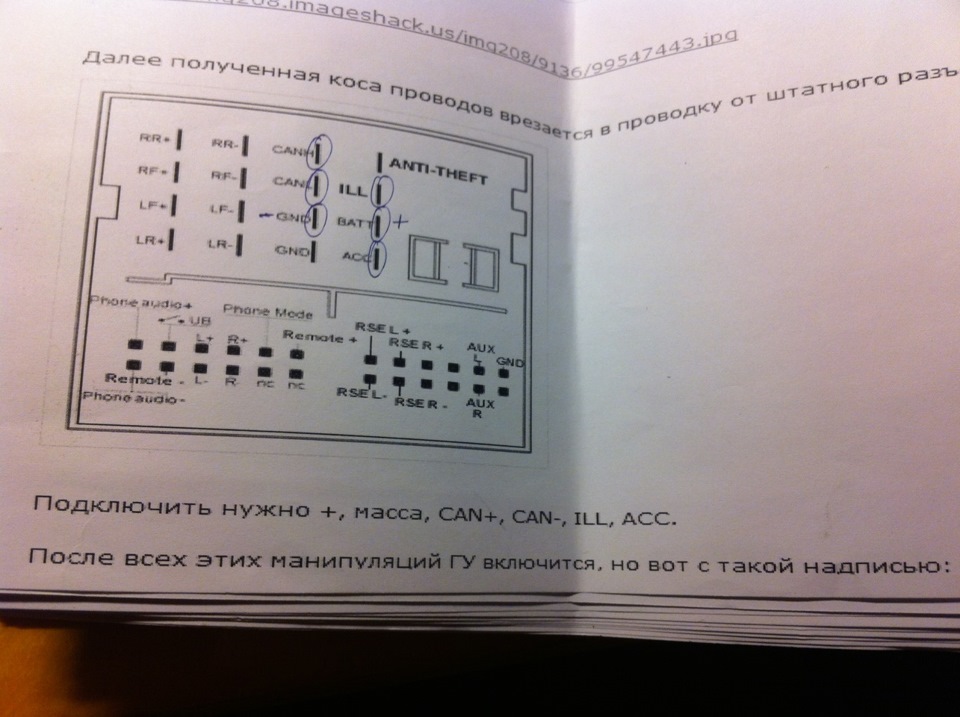

Взагалі для підключення цього подій потрібно з'єднати проводку«Denso» (6 проводів) з проводкою яка йде до магнітоли штатно(QuadLock)
Підключити потрібно:+, маса, CAN+, CAN-, ILL, ACC. ВідTouchscreen блоку (ACC)
3 – сигнал руху назад (Ruckfahrsignal)
4 — (порожньо)
5 — CAN -Bus H (+)
6 — (порожньо)
7 — (порожньо)
8 — Шина обміну даними з блоком нави (виведення 9 Touchscreenблоку)R
9 — Шина обміну даними з блоком нави (виведення 20 Touchscreenблоку)B
<
10 - Шина обміну даними з блоком нави (виведення 8 Touchscreenблоку)VR
11 - Аудіо з'єднання з радіо (-)
12 – Аудіо з'єднання з радіо (+)

Нижній рад (зліва направо)
13 — маса
14 — (порожньо)
15 — (порожньо)
16 — (порожньо)
17 — CAN-Bus L (-)
18 — (порожньо)
19 — (порожньо)
20 — (порожньо)
21 - Шина обміну даними з блоком нави (виведення 10 Touchscreenблоку)G
22 - Шина обміну даними з блоком нави (висновок 19 Touchscreenблоку) SYNC
23 — Екранування проводів шини даних
24 — Екранування аудіопроводів

т. На блоці нави це:8-R, 21-G, 9-B, 22- SYNC
Загальна картина проводів які потрібно підключати проводкиDenso

Далі відповідно підключаємо ці дроти до штатної проводки, якайде до магнітоли.

З цієї фішки (коси Denso) залишається лише 6 проводів, рештазаізолювала.
Продовження що їх цього вийшло, дивіться в наступному записіБЖ

Якщо кому буде щось не зрозуміло, пишіть, постараюсяпояснити.
