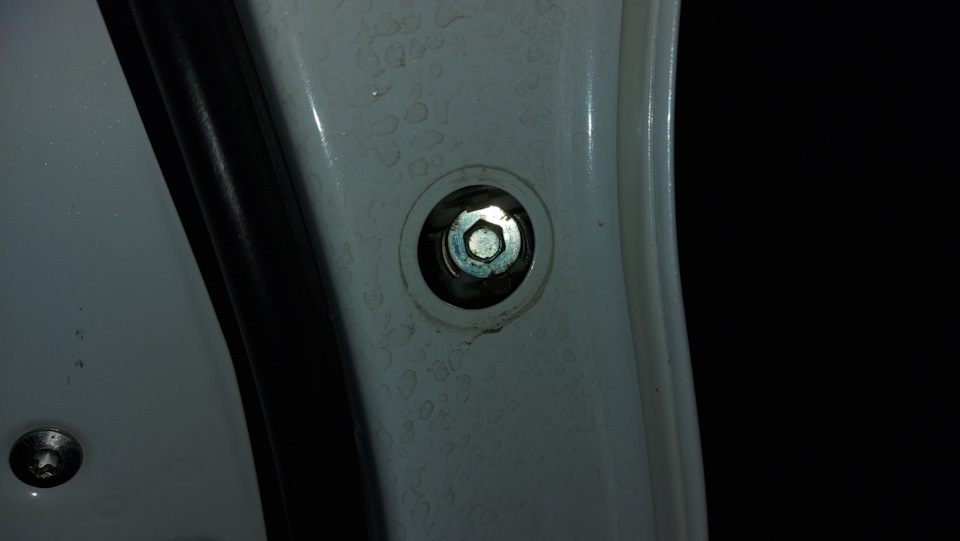

Нещодавно помітив, що під час відкриття машини перестало працюватипідсвічування ручки передніх пасажирських дверей. Знайшовши трохиінформації дізнався, що світлодіод як такий не змінюється, азмінюється ручка в зборі. Мінімальна вартість ручки на розбирання1800 грн.. Ну, а так як втрачати особливо нічого, вирішив все-такиспробувати замінити світлоелемент. Саме по Сонатам процедури незнайшов, але попалася пара постів за Санта фе. 1. Головкою 10ммвикручуємо болт під заглушкою в торці дверей.Сам болт післявикручування не виймається, я пробував, залишаємо його намісці.

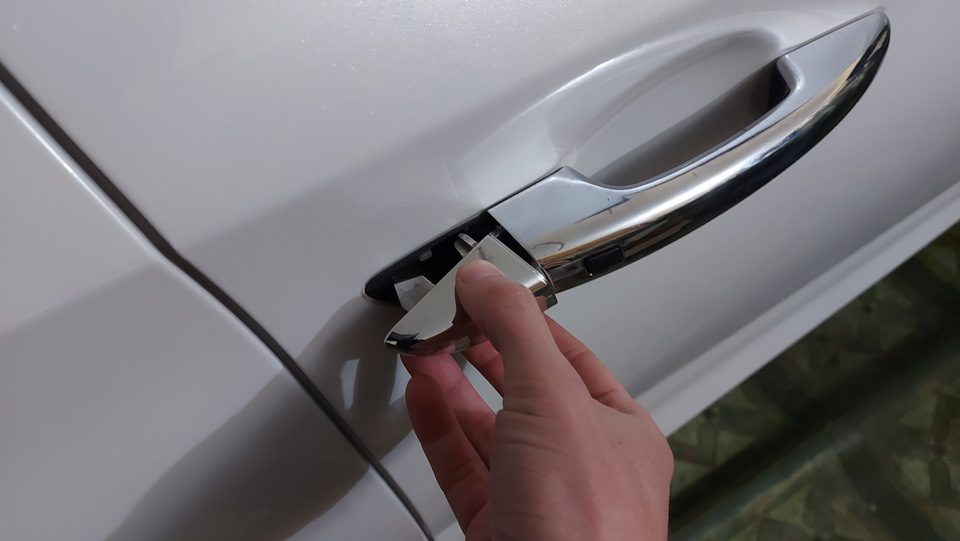

2. Виймаємо заглушку з посадкового місця.

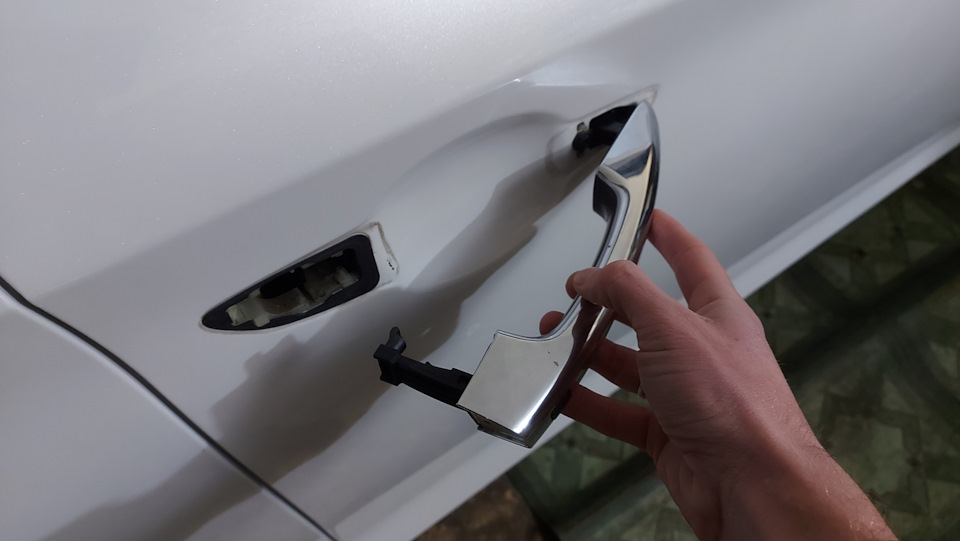

3. Зсуваємо ручку трохи назад і виймаємо її з дверей.

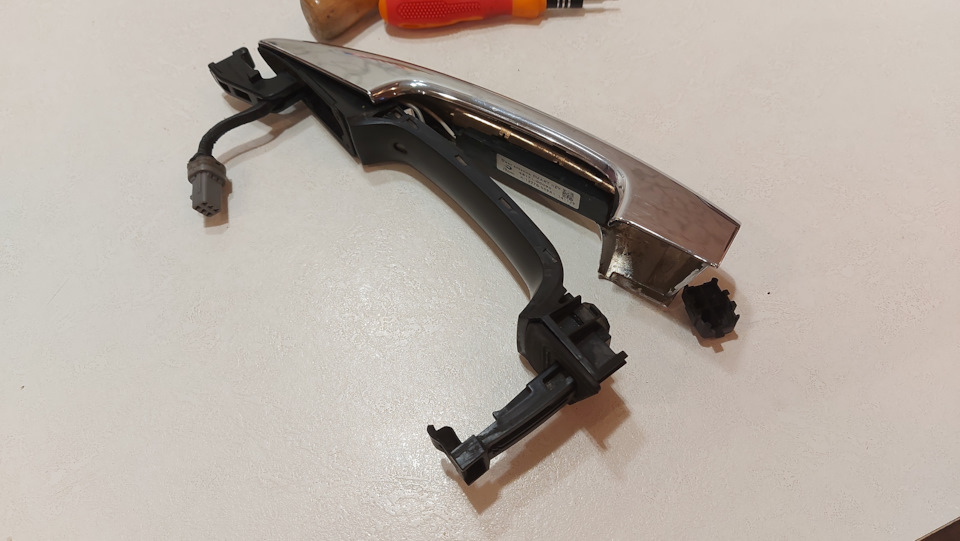

4. Акуратно притискаючи засувку від'єднуємо фішку роз'єму.
Тепер розбираємо безпосередньо ручку:

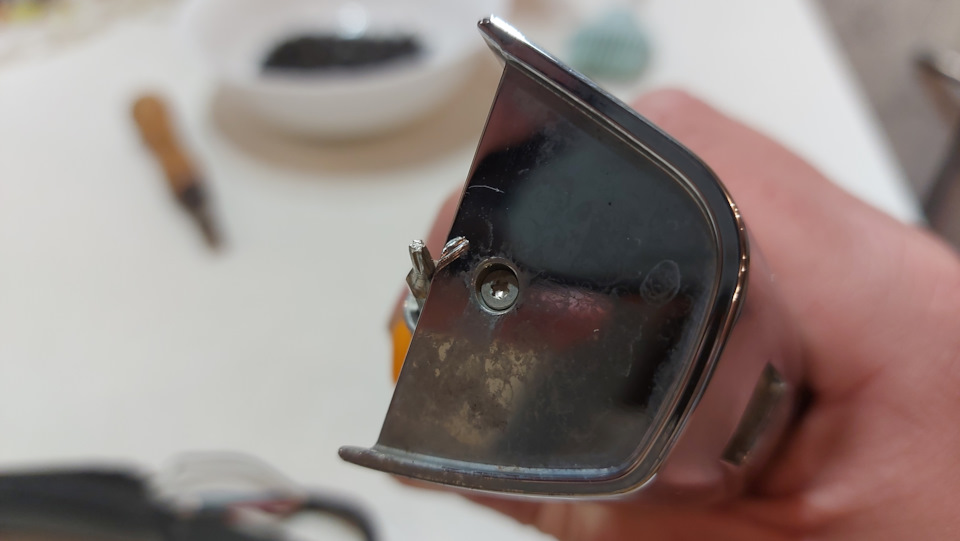

5. Викручуємо шуруп у торці ручки насадкою "зірочка" дужемаленького розміру.Я використовував з набору для ремонту мобільнихтелефонів.
6. Не пошкодивши хром частину піддаємо пластикову частину з бокушурупа плоским предметом і акуратно виймаєте її з шести засувок, потри зверху і знизу. Тепер все можна розглянути та зрозуміти, щоробити далі.
7. Виймаємо світлодіод із засувок.
8. Не боячись зрізати дроти під корінь.
9. Висвердлюємо світлодіод із корпусу, спочатку свердлом 7мм, потім4, 8мм. Він досить не складно звідти витягується.
10. Знаходимо світлодіод діаметром 4, 8 мм холодного світіння. Явзяв зі старого ліхтарика. Взагалі за підсумком звичайнийсвітлодіод світить трохи холодніше відтінком, ніж заводський. Цюрізницю я компенсував підфарбувавши світлодіод помаранчевою фарбоюдля фар.
11. Впаюємо в розріз червоного дроту резистор опором 1, 2 кОм. Самеця потужність збіглася із заводською.
12. Вставляємо світлодіод у корпус і обточуємо його формою, ідентичною заводською. У мене є гравер з насадками, ним я іскористався, дуже зручно.
13. Вставляємо корпус світлодіода у посадкове місце. Я проклеїв поколу зсередини отвір у ручці гумовим водостійким клеєм длягерметичності.
14. Збираємо та встановлюємо ручку у двері у зворотномупорядку.
І, відповідно, радіємо результату і тому факту, що вдалосязаощадити 50$. Сподіваюся це нудне оповідання комусь знадобиться! )Всім удачі та миру!
Ліві двері із заводським світлоелементом
Праві двері після відновлення. Візуально різниці не помітно.
