Для його встановлення потрібно зняти захисний кожух. Для цього, як свідчить інструкція, необхідно просто розсунути 2 половинки всторони. Після чого беремо ключ Torx Т20 і відкручуємо гвинт.
>

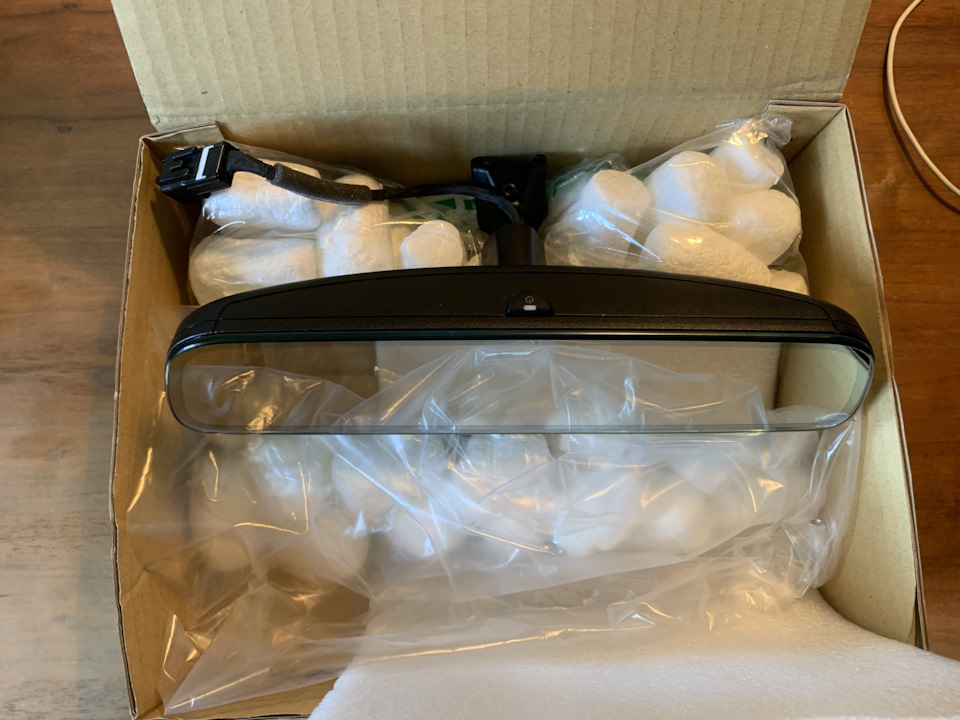

Далі відключаємо дроти (від'єднавши акум перед цим) і знімаємодзеркало. Беремо нове дзеркало і встановлюємо його у зворотнійпослідовності. Здавалося б нічого складного чи незрозумілого, алемене ось зачепив той факт, що кількість дротів відрізняється відстарого дзеркала, і так само від зворотної частини роз'єму.Роз'єм або конектор до речі ідентичний штатномудзеркалу.
Зворотна частина роз'єму
Рознімання нового дзеркала
Але повернемося до проводки. У штатному було 3 дроти (маса, запалювання та сигнал включення задньої передачі), у зворотнійчастині 4, тобто додався ще один невідомий і що найцікавіше, уновому дзеркалі 6 дротів. 6 КАРЛ. Тобто ще плюс 2 невідомідроти.

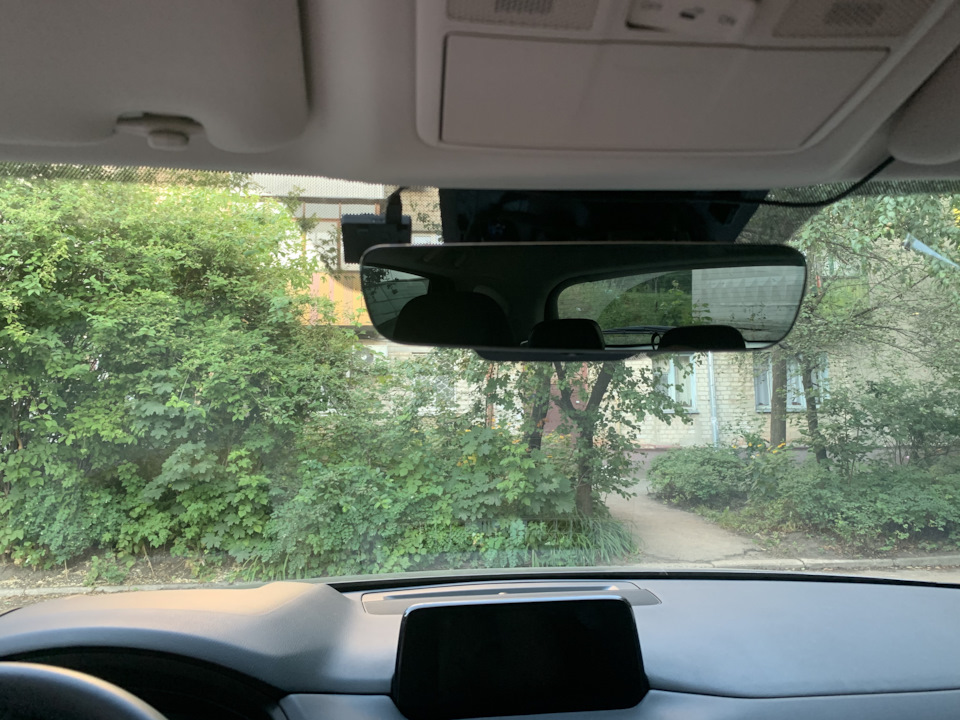

Вивчивши всі доступні схеми, я зміг знайти інформацію тільки про 4дроти у зворотній частині. Виходячи із схеми, це постійний плюс дляHomeLink. Але ось що за ще 2 дроти, які в дзеркалі — так ізалишилося загадкою. Що вона повністю відповідає моїй, підключаюакум і перевіряю. Як і очікувалося, все працює у штатному режимі.Хтось може сказати, що змінив шило на мило, але мені подобається.Так як в результаті я отримав дзеркальний елемент, що трохизбільшився (що в свою чергу збільшило поле огляду), більш сучаснийвигляд (зараз всі намагаються зробити безрамковим) та й кнопкуручного відключення автозатемнення. Щодо останнього, чесно кажучи, не можу уявити ситуацію, коли б я скористався її, але приємно що жможу це зробити.
Коментарі18
Підкажіть куди ці три дроти встромляються в новому роз'ємі?
Дякую! Зараз гляну
А є схема розпинання під 16 пінів? У мене Дзеркало з монітором. Буду вдячний
На жаль, зараз уже нічого немає
Вітаю, не вдалося знайти інформацію з розпинування даного роз'єму? У мене такий же роз'єм теж шукаю
Неа
Гармата !хочу так само.
А можна докладніше як кожух знімали. Стільки засувок там)
Начебто 5 штук, і ще напрямні Просто в сторони його розвести, як на інструкції в пості
Так там узятися нема чого. Чи лопатку в щілину просунути?
Так у технологічний отвір, де саме дзеркало виходить, туди пальці й убік
Спасибі.
Млинець. А у мене інша фішка в штатгому дзеркалі. Може хто знає, де можна знайти потрібну?
Не підкажіть де можна взяти фішку підключення даного дзеркала. У мене мазда іншої комплектації. Без камери. Тому роз'єм для підключення широкий. Потрібно міняти фішку підключення.
Дешевше і найпростіше на розбиранні купити. Або можна у дилера купити джгут, але його ціна ... Ще як варіант, це дзеркало з хомлинком, у нього в комплекті начебто йде проводка, але знову ж таки ціна його з урахуванням доставки ...
6098-3909на алі
І до речі, в старе дзеркало теж підключався широкий, але під кожухом він підключався в інший, що потрібний. Може варто перевірити під кожухом?
Дякую. Подивимося.
