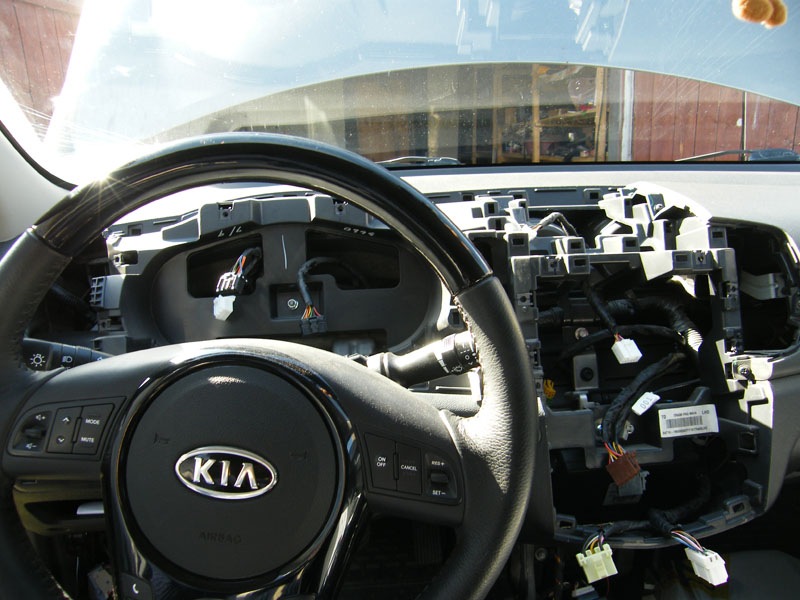

У пошуках істини було розібрано підлогу машини… Але вона —істина, все-таки була знайдена.
>
Виявляється у нас в салоні вся проводка є, і закінчується вона наколодці яка йде в ліву стійку, біля важеля відкриття капота.

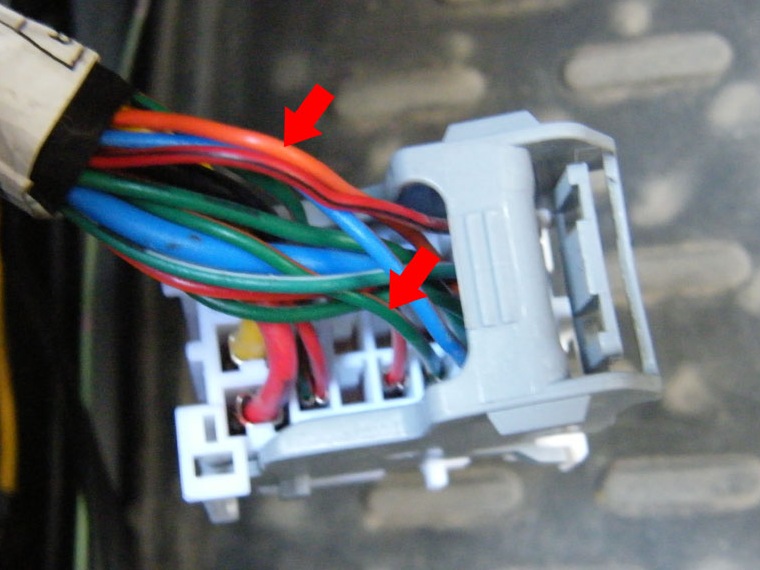

Як раніше писалося в салон було прокладено 2 дроти, один керуючий (мінус ) на реле, другий це плюс - індикація включенихпротитуманок.Підключити їх треба до ось цієї колодки, індикаціяувімкнути фар до помаранчевого, а мінус до зеленого з помаранчевоюсмужкою:
< Тепер залишається тільки встановити підрульовий перемикач івсе (поки у мене його немає, тому його симулює маленька кнопочка, захована під панель).

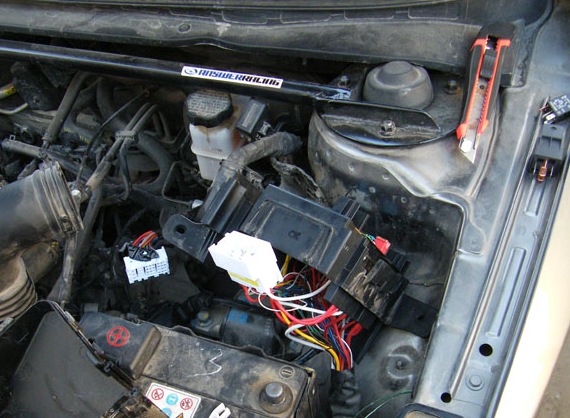

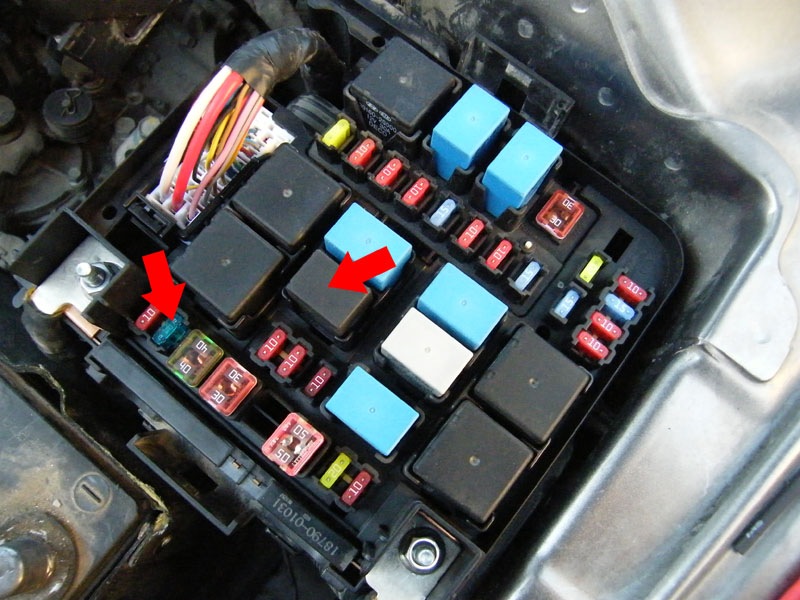

А ні! Не все, реле. Розбираємо підкапотний блок запобіжників, дляцього доведеться зняти повітряний фільтр:За інструкцією для ПТФ йдезапобіжник той, який вище, але до нього вже що -то було підключено, тому я встановив свій, у вільні осередки, реле на своєму місці:

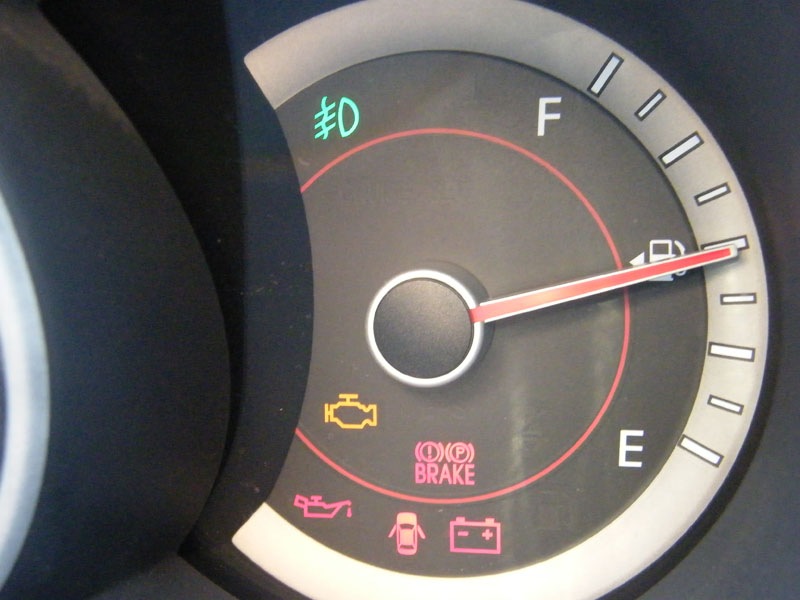

Все, радіємо:
З.И. По суті справи зроблено було зовсім нічого:
1. Прокладено проводку під капотом;
2. Встановлені реле та запобіжник;
3. Прокладено керуючий провід до колодки;
4. Прокладено провід індикації до колодки;
Все інше у нас є.; )Запчастини на фото:SD1106, GE124






Коментарі20
У моєму випадку для індикації на приборці треба полюс який з'являється після включення туманок(на кнопці) підключити до помаранчевого дроту, який у колодці біля важеля відкриття капота, так?
Мені машина з туманками дісталася, але включається колгоспною кнопкою (вона з індикацією включення, ця функція установником не була реалізована, я це змінив). Хочеться зробити штатною індикацію включених туманок просто…
Доброго дня. А чи не ускладнить вас намалювати схему, де позначити припустимо + акумулятора йде через запобіжник на якийсь контакт реле або тумблера (включача туманок) як то потрапляє на індикацію включених туманок ну і т.п?..)
Доброго дня, ось, колись комусь малював
Так ця схема розрахована на встановлення штатної вмикання туманок (як я зрозумів)? А мені буде достатньо + підключити до помаранчевого, так?
Так.
Підключив до помаранчевого-інлікація на приборці запрацювала. Тільки плюс я взяв з кнопки (включення туманок). У мене + береться із запобіжника салонного, проходить через кнопку включення і йде в підкапотне, а там стоїть окреме реле (на яке підключен...
Цілком вірно, у правильному варіанті кнопкою подається мінус до реле яке запитано через запобіжник від АКБ. Але найправильніший варіант встановити рідний перемикач, так управління туманками піде через ВСМ.
А навіщо розбирати блок запобіжників у підкапотному? Щоб підключити плюс на туманки та індикацію в салон?
Для того, щоб штатно встановити реле та запобіжник. У блоці немає відповідних клем, встановлюються клеми, від них тягнуться дроти до туманок і в салон, тоді можна встановити штатний запобіжник і реле.
І я тепер докопав правда до своєї але теж істини (я про схему підключення своїх туманок) - замість управління мінусом я керую плюсом (у салоні із запобіжника через кнопку плюс йде в підкапотне на обмотку реле), а мінус на інший кінець обмотки , зате ...
Що потрібно для того, щоб лампочка туманок на приладку горіла?
Плюс з туманок потрібно підключити до помаранчевого дроту колодки біля ніг водія, дивись фото вище.
Я зовсім нічого не зрозумів! де мені взяти провід індикації? у мене в салоні тумблер для включення птф стоїть. від нього треба щось кинути до колодки?
Я не знаю… Все залежить від того, як цей тумблер підключений, краще запитайте того, хто його встановив.
тобто що б до нього дістатися потрібно знімати торпедо?
Треба подивитись знизу, я не дивився.
не зміг знайти реле задніх птф. як дістатися до блоку ICM? . знайшов під панеллю тільки реле поворотів. причину несправності задніх птф не можу знайти. підкажи спасибі
Надправив вам в особистому повідомленні фото на якому показав де знаходиться ICM.fia.d-cd.net/46743d2s-960.jpg
спасибі .купила авто а задні птф не працюють. буде чоловік розбиратися
