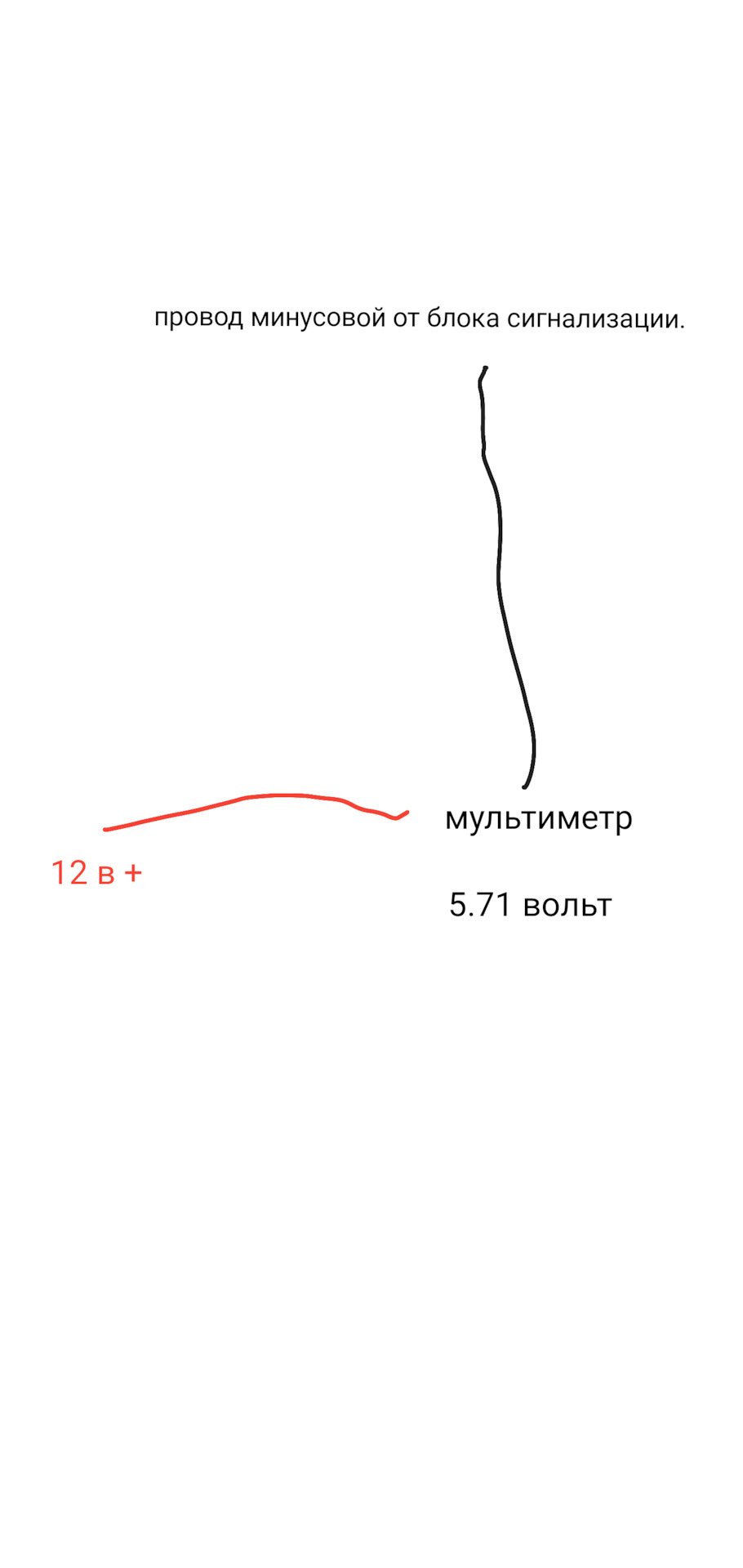

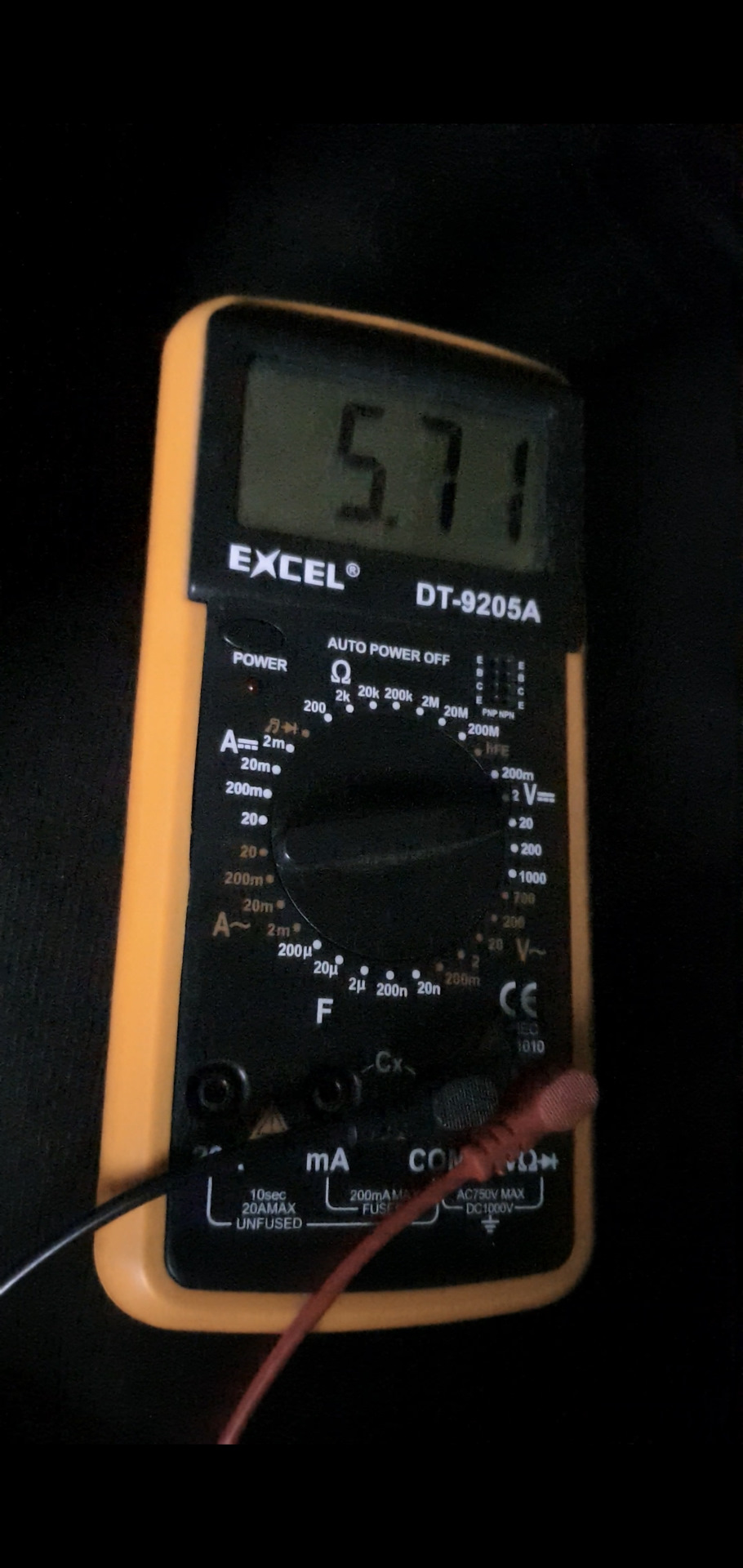

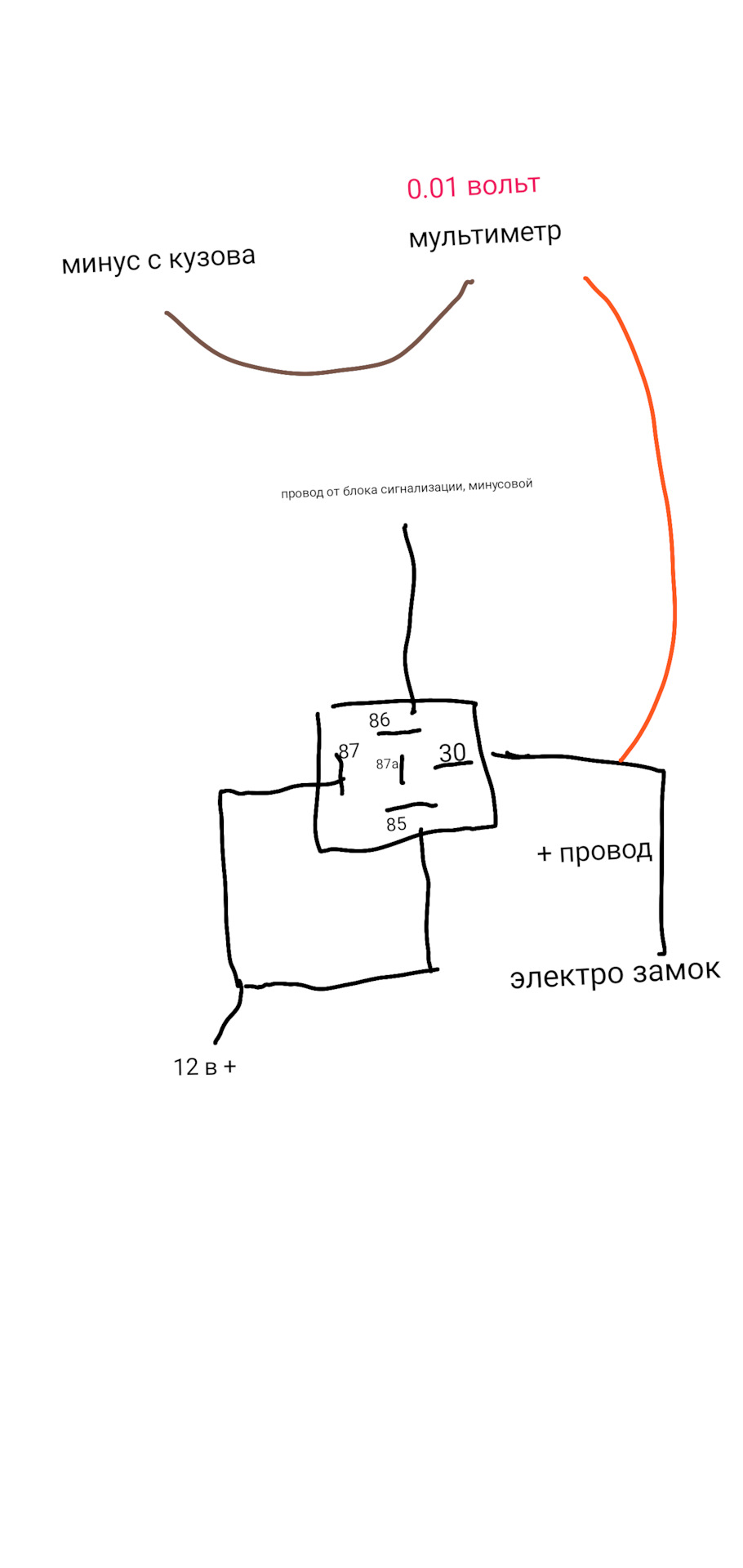

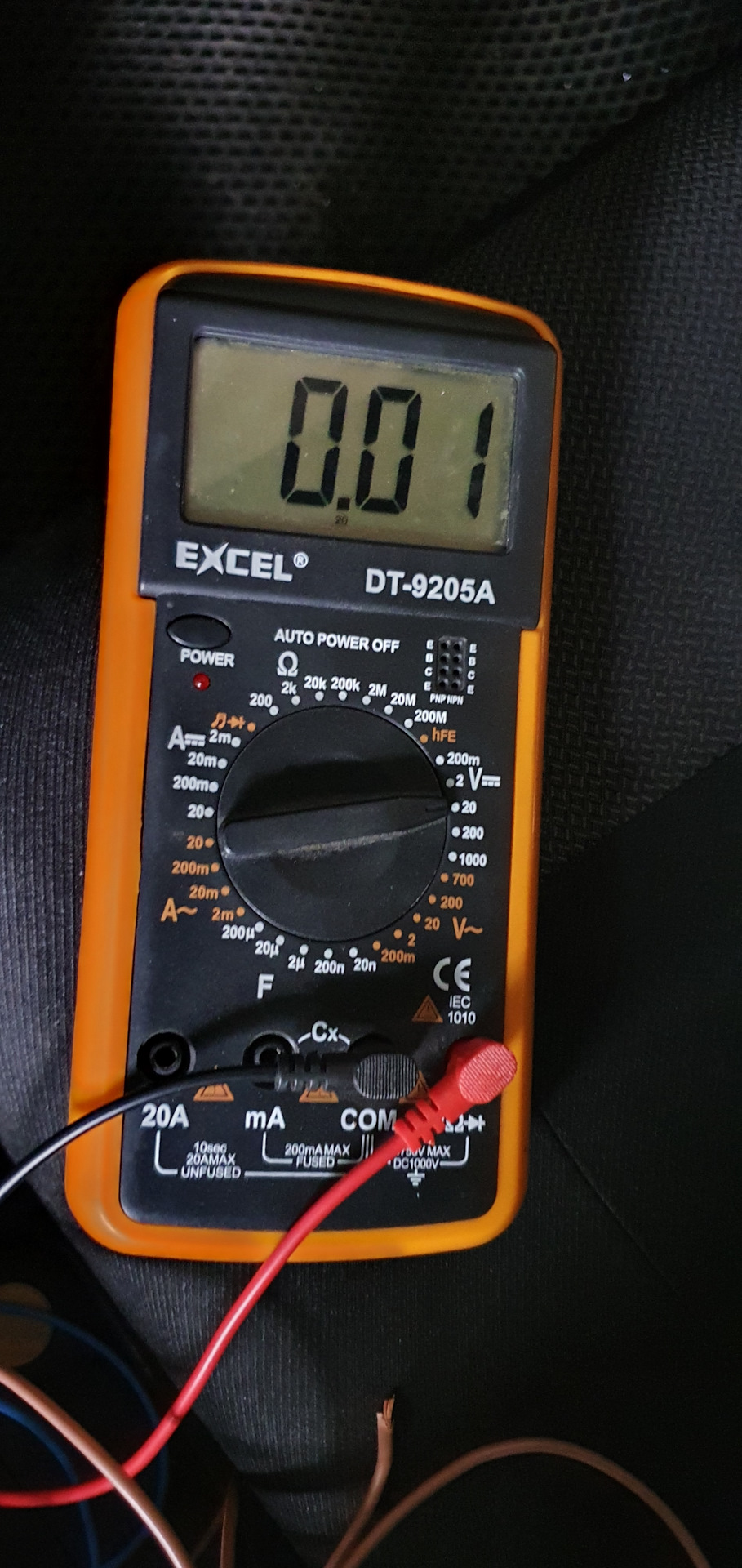

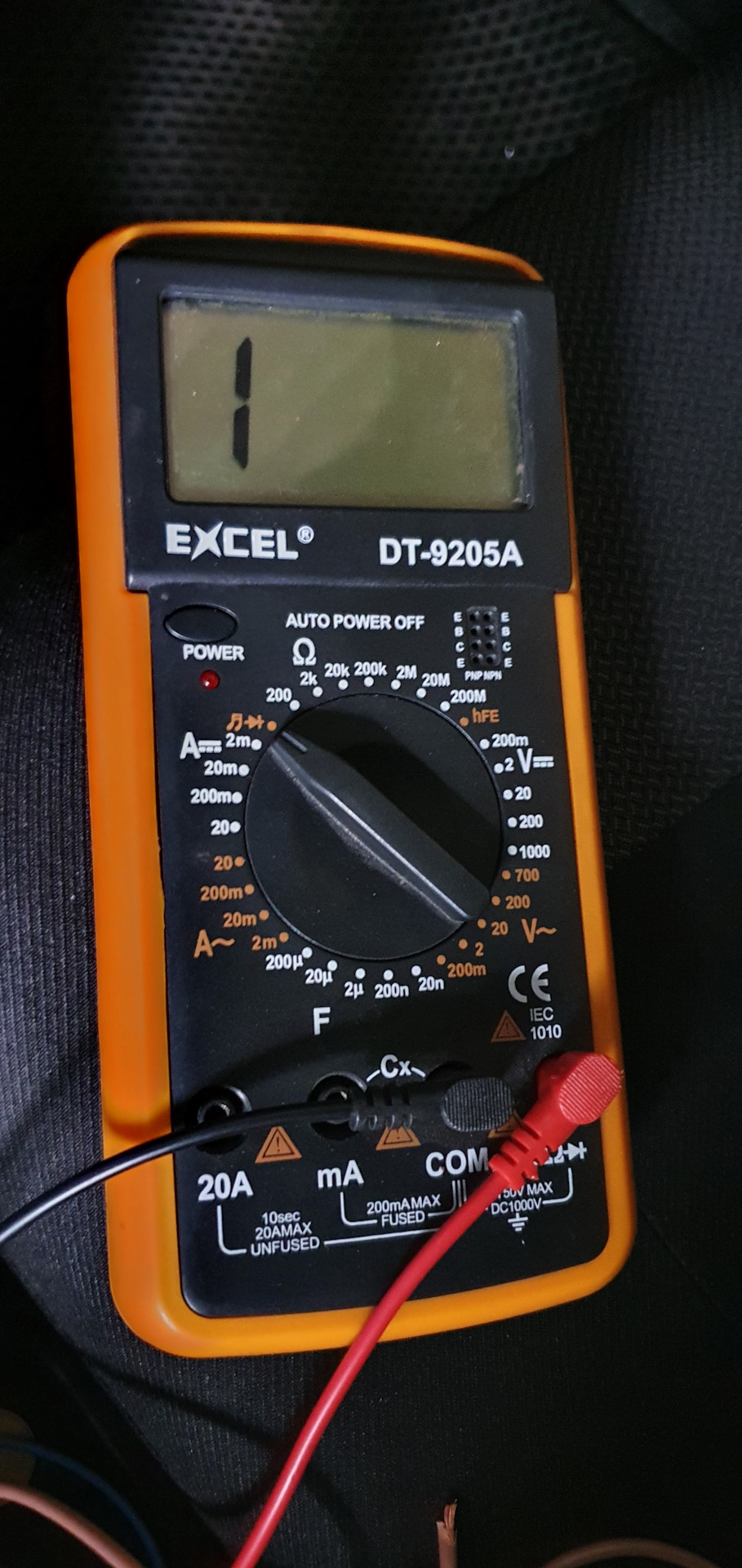

Привіт, потрібна допомога, вже за 7м разом намагаюся підключитивідкриття багажника через брелок сигналки і не виходить, вжепідключав і безпосередньо, не через кнопки, не спрацьовує може хтодопоможе порадою. Реле брав 5ти контактне на 20/30 ам, провід відблоку на багажник йде за схемою мінусової.Підключав через реле, неспрацьовує релюха взагалі, не клацає і вольтаж показує 0.01, фотодокладу зі схемою, а якщо підключити без реле, на пряму мінус зблоку що виходить під минулий і постійний, коли затискаємо кнопкувидає на пів секунди 5.71 вольта.Брав на продзвін мінусової з блокуі мінус від кузова, не спрацьовує, горить 1ца як не мінусової, фототеж приклав.Не можу вже, намучився з ним, а підключити хочеться, допоможіть!
Коментарі12
Чим Санта Барбара закінчилася?
У мене взагалі чомусь 2 канал сигналізації не працює. Хоча теж все перепробував. Думаю проблема в блоці самому
Швидше за все в блоці сигналізації проблеми. Один з варіантів-поставити реле 5/12в. Ще варіант-транзистор, але тут треба знати, як його підключити і вміти тримати паяльник у руках.
Експертам передаємо привіт70% згорів канал у блоці, не треба було безпосередньо підключати без релеЯкщо прямий мінус подаєш на реле і все спрацьовує, то блок спалень
Реле робоче якщо кинути + - на робітники то клацає, замикає контакти
Спробую знайти 4х контактне і запиляти з ним, ще будуть здогади, що ще можна спробувати
Так може що з сигналом самої? Може в ній що підгоріло, ну мало, якщо без реле теж не працює.
Спробуй на коліні зібрати цю схему на 4х контактному реле, має працювати
Спробуй подивися підключення на самій релюсі, підключення 4х і 5і контактних релюх відрізняються, схема підключення наресована на самому реле, відмінність 4х і 5і контактне релюх, підключення однієї лапки.
4 і 5 контактні відрізняються тільки наявністю зайвого контакту. Постав 5 замість 4 і не помітиш різниці. П'ятий контакт йде на розмикання ланцюга.
Містика. Працює така схема вже багато років. Мінус з кріплення ліхтаря. + З прикурювача і на реле. Може з реле щось. Або маса не дуже. 12 в 250мА.якщо склероз не змінює
Це до екстрасенсів треба з такими питаннями.
