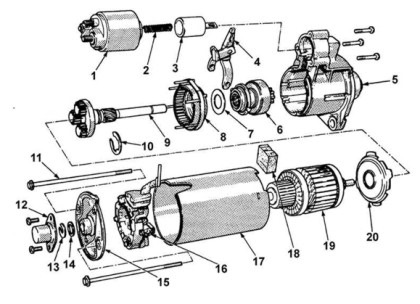

Редукторний стартер складається
1– електромагнітний пускач,
2 – пружина,
< 3 - якір електромагнітного пускача,
4 - важіль,
5 - передня кришка,
6 - приводна шестерня з обгінною муфтою,
8 - зовнішня шестерня редуктора,
9 - приводний вал з планетарними шестернями,
10 - стопорне кільце,
11 – стяжний болт стартера,
12 – захисна кришка,
13 – стопорне кільце,
14 – кільце,
< 15 - пластина,
16 - тримач щіток колектора,
17 - корпус стартера,
18 - гумова прокладка,
19 - якір стартера,
20 - кришка

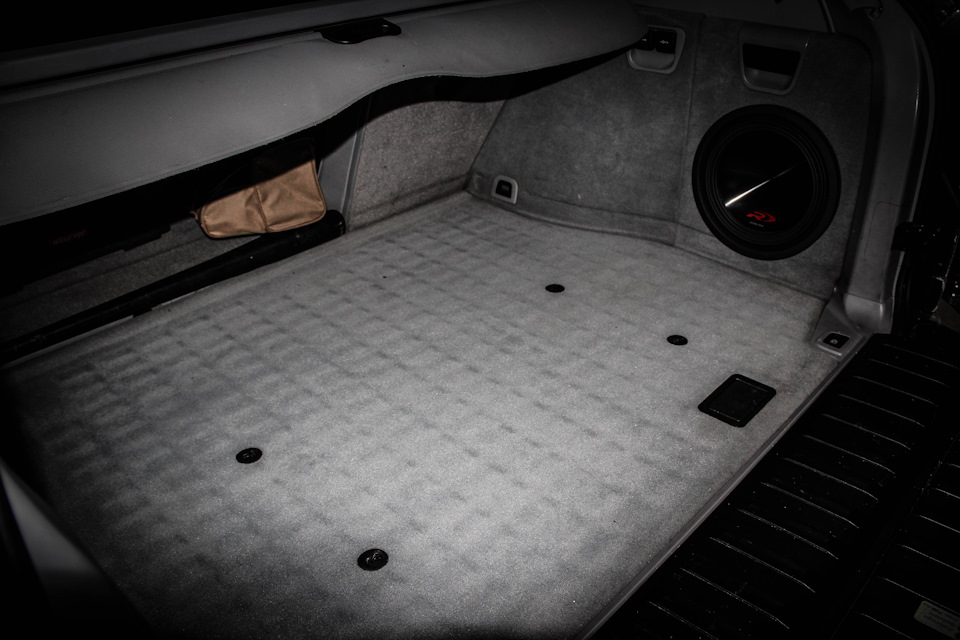

Насамперед звільняємо все з багажника, для того щоб дістатися доклеми акумулятора і зняти її:
Звільняємо багажник

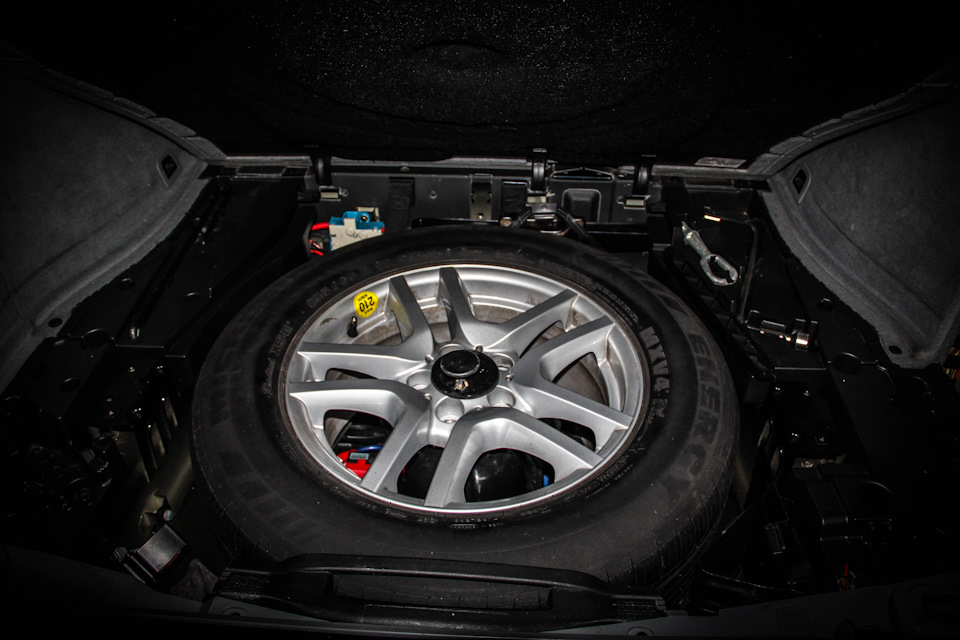

Відкручуємо запасне колесо:
>

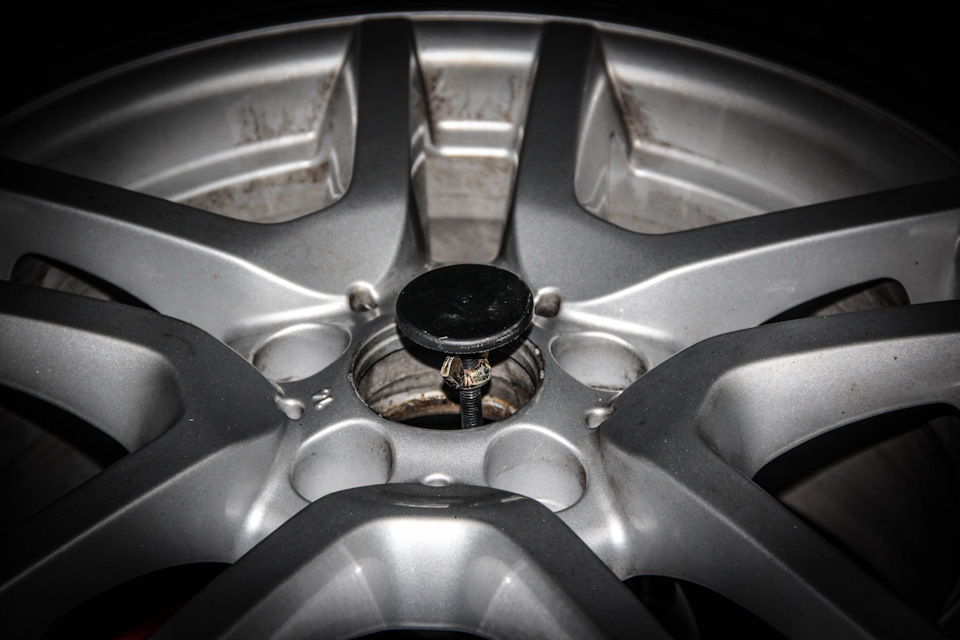

Запасне колесо зафіксовано баранчиком на напрямномустрижні:

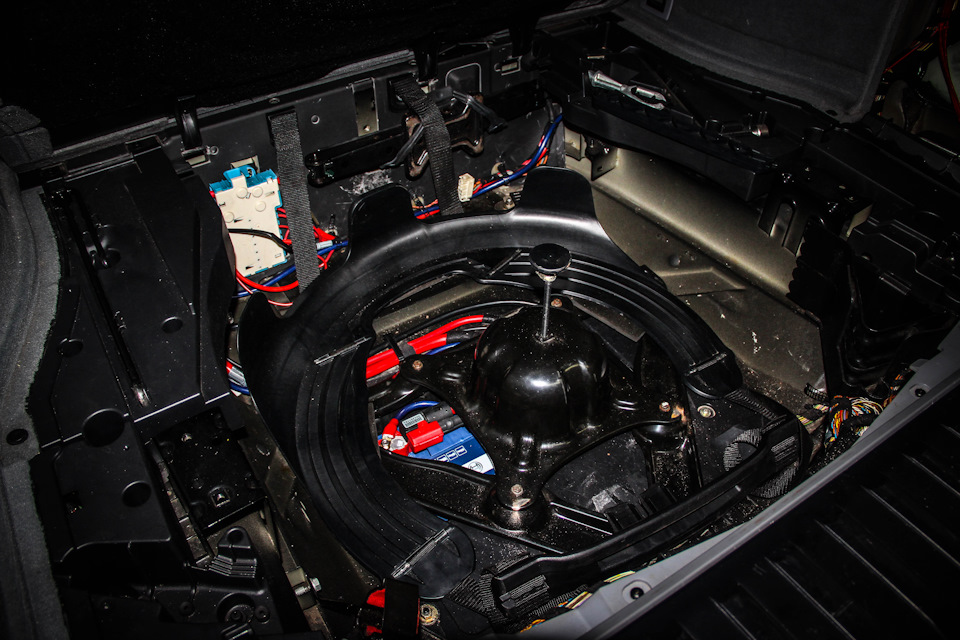

Отже, запаска знята:
Від'єднуємо мінусову клему акумуляторної батареї:
Далі піднімаємо автомобіль на підйомнику:
Знімаємо металевий захист двигуна та пластиковий захист коробкипередач:
< /p>
Знімаємо стартер:
Запчасти на фото:2155827При першому візуальному огляді стартера видно, що самопочуття "бендикса" не дуже хороше:Далі розбирання стартера:
Стан "якоря" стартера в цілому нормальний, на "колекторі"виробітку немає:
Якір стартераЯкір стартера складається з валу, сердечника, в пази якогоукладається обмотка і колектора. Вал якоря служить для кріплення наньому елементів якоря та обгінної муфти. Вал обертається в двох аботрьох підшипниках ковзання (втулках). Проблемою:
Щітки в нормальному стані:
Щітки стартера
> Привідний вал із планетарними шестернями в нормі:
Привідний вал із планетарними шестернями
Власне винуватець урочистості приводна шестерня з обгінною муфтою, у простолюді - "бендікс" :
Привідна шестерня з обгінною муфтою
Бендикс – це невеликий пристрій, яке робить запуск двигунабезшумним і продовжує життя самому стартеру.
Зовні – це муфта, яка включається в себе механічний пристрійі невелику шестерню, разом вони здатні захистити стартер від ударівзубами по маховику. На фото зліва новий "бендікс", праворучстарий:
Ну а тепер майстри збирають все до купи, змащують таперевіряють:
Стартер BMW X5 E53 зібраний і готовий до бою.
Далі процес встановлення стартера…
Всім дякую за увагу і хорошого Вам запуску дорогіпередплатники! :)
"
Щітки стартера
Привідний вал із планетарними шестернями в нормі:
Привідний вал із планетарними шестернями Власне винуватецьурочистості приводна шестерня з обгінною муфтою, в простолюді - "бендікс" :
Привідна шестерня з обгінною муфтою
Бендикс – це невеликий пристрій, який робить запуск двигунабезшумним і продовжує життя самому стартеру.
> Зовні – це муфта, яка включає механічний пристрій іневелику шестерню, разом вони здатні захистити стартер від ударівзубами по маховику.
На фото зліва новий "бендікс", праворуч старий:
Ну а тепер майстри збирають все до купи, змащують іперевіряють:
Стартер BMW X5 E53 зібраний і готовий до бою…
Далі процес встановлення стартера…
Всім дякую за увагу та гарного Вам запуску дорогіпередплатники! :)
"
Щітки стартера
Привідний вал із планетарними шестернями в нормі:
Привідний вал із планетарними шестернями Власне винуватецьурочистості приводна шестерня з обгінною муфтою, в простолюді - "бендікс" :
Привідна шестерня з обгінною муфтою
Бендикс – це невеликий пристрій, який робить запуск двигунабезшумним і продовжує життя самому стартеру.
> Зовні – це муфта, яка включає механічний пристрій іневелику шестерню, разом вони здатні захистити стартер від ударівзубами по маховику.
На фото зліва новий "бендікс", праворуч старий:
Ну а тепер майстри збирають все до купи, змащують іперевіряють:
Стартер BMW X5 E53 зібраний і готовий до бою…
Далі процес встановлення стартера…
Всім дякую за увагу та гарного Вам запуску дорогіпередплатники! :)
