Схема розташування запобіжників BMW X5 E53 - основні запобіжники в салоні та багажнику

Запобіжників BMW X5 E53 в салоні за ящиком рукавички, запобіжники вбардачку BMW X5 E53.

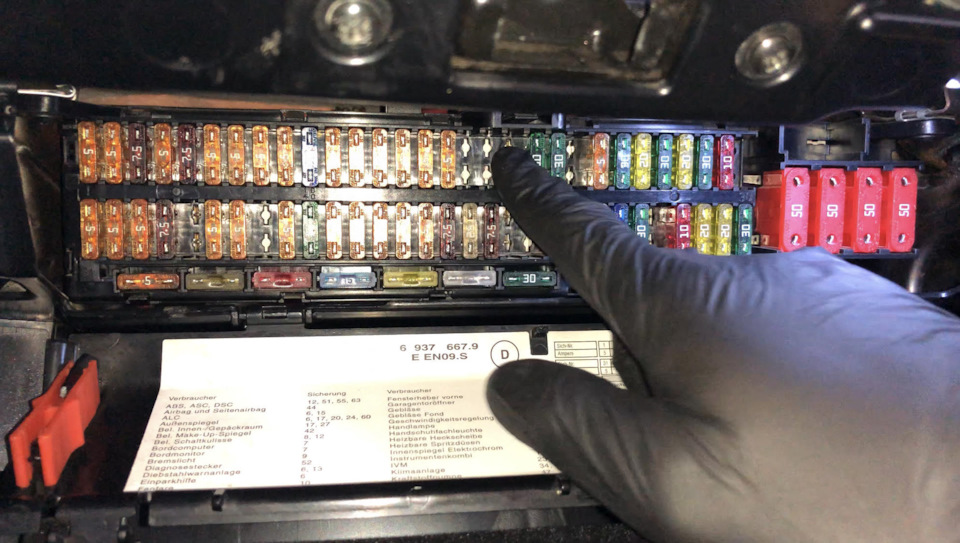

Блок запобіжників у ящику для рукавичок (бардачці)
F1 (5A) Роз'єм шини даних, комбінація приладів (Data busconnection, instrument panel)
F2 (5A) Блок управління освітленням (Lamps control module)
F3 (5A) Система опалення/кондиціювання (Heater/air conditioning(AC) (^02/01))
F4 (5A) Реле котушки запалювання (Ignition coil relay)
F5 (7, 5A) Генератор, датчик рівня моторного масла, електродвигунвентилятора охолодження блоку запобіжників/реле
F6 (5A) Внутрішнє дзеркало заднього виду, блок керування системоюпаркування (02/04), блок керування системи контролю тиску вшинах
F7 (5A) Реле котушки запалювання (Ignition coil relay)
F8 (5A) Підсвічування комбінації приладів (Instrumentillumination)
F9 (5A) Система SRS, вимикач стоп-сигналів (датчик положенняпедалі гальма), блок управління освітленням (Airbag, brake pedalposition (BPP) switch, lamps control module)
F10 (15A) Звуковий сигнал (Horn)
F11 (5A) Іммобілайзер (Immobilizer)
F12 (5A) Підсвічування комбінації приладів, датчик положеннярульового колеса (Instrument illumination, steering positionsensor)
F13 (5A) Протиугінна система, внутрішнє дзеркало заднього виду(Alarm system, interior rearview mirror)
F14 (5A) Багатофункціональний блок керування 1 (Multifunctioncontrol module 1)
F15 (5A) Блок керування системи контролю тиску в шинах (02/04 (Tyrepressure monitor control module(^02/04))
F16 (5A) Замок запалювання (Ignition switch)
F17 (5A) Блок управління освітленням салону (Interior lamps controlmodule)
F18 – запобіжник відсутній
F19 – запобіжник відсутній
F20 (30A) Блок керування електрообладнанням дверей водія (Doorfunction control module, driver)
F21 (30A) Електропривод сидінь (Electric seats)
F22 — запобіжник відсутній
F23 — запобіжник відсутній
F24 (30A) Блок керування електрообладнанням дверей пасажира (Doorfunction control module, passenger)
F25 (25A) Роз'єм зарядки, прикурювач (Charging socket, cigarettelighter)
F26 (30A) Реле основних ланцюгів запалювання (Ignition maincircuits relay)
F27 (20A) Багатофункціональний блок управління 1 (Multifunctioncontrol module 1)
<
F28 (30A) Омивачі фар (Headlamp washers)
F29 (10A) Подушка безпеки (Airbag)
F30 — запобіжник відсутня
F31 (5A) Управління двигуном (Engine management)
F32 (5A) Реле основних ланцюгів, багатофункціональний блокуправління 2 (Ignition main circuits relay, multifunctioncontrolmodule 2)
F33 (5A) Запобіжник прикурювача (Cigarette lighter )
F34 (7, 5A) Обігрівач заднього скла, обігрівач/кондиціонер (Heatedrear window, heater/air conditioning (AC))
F35 — запобіжник відсутній
<
F36 (5A) Роз'єм зарядки (Charging socket)
F37 (5A) Багатофункціональний блок управління 2 (Multifunctioncontrol module 2)
F38 — запобіжник відсутній
> F39 (5A) Кінцевий вимикач (датчик положення) педалі зчеплення, іммобілайзер (Clptch pedal position (CPP) switch, immobilizer)
F40 (30A) Очищувач лобового скла (Windscreen wipers)
> F41 (5A) Очисник/омивач заднього скла, багатофункціональнийблок керування 1 (Rear screen wash/wipe system, multifunctioncontrol module 1)
F42 (5A) Лампи освітлення салону (Interior lamps)
F43 (5A) Комбінація приладів (Instrument panel)
F44 (5A) Система SRS, електропривод сидінь (Airbag, electricseats)
F45 (5A) Комбінація приладів (Instrument) panel)
F46 (7, 5A) Блок керування роздавальною коробкою (Transfer boxcontrol module)
F47 (25A) Реле паливного насоса (Fuel pump (FP) relay)
F48 (7, 5A) Обігрівач/кондиціонер (Heater/air conditioning (AC))
F49 — запобіжник відсутній
F50 — запобіжник відсутній
> F51 (10A) Антиблокувальна система гальм (ABS), системакерування двигуном (Anti-lock brake system (ABS), enginemanagement)
F52 (15A) Діагностичний роз'єм (DLC) (^> 09/00) (Datalinkconnector (DLC) (^09/00))
F53 (25A ) Багатофункціональний блок керування 2 (Multifunctioncontrol module 2)
F54 (15A) Електронний блок керування (Transmission controlmodule(TCM))
F55 (30A) Антиблокувальна система гальм(ABS) (Anti-lock brakesystem (ABS))
F56 — запобіжник відсутній
F57 (15A) Блок управління під вагою (Suspension control module)
F58 ( 20A) Люк (Sunroof)
F59 (20A) Додатковий обігрівач (Auxiliary heater)
F60 (30A) Багатофункціональний блок керування 1 (Multifunctioncontrol module 1)
> F61 (50A) Електродвигун вентилятора системи охолодження (Enginecoolant blower motor)
F62 (50A) Реле насоса системи подачі повітря на випуск (Secondaryair injection (AIR) pump relay)
F63 (50A) Антиблокувальна система гальм (ABS) (Anti-lock brakesystem (ABS))
F64 (50A) Обігрівач/кондиціонер (Heater/air conditioning (AC))

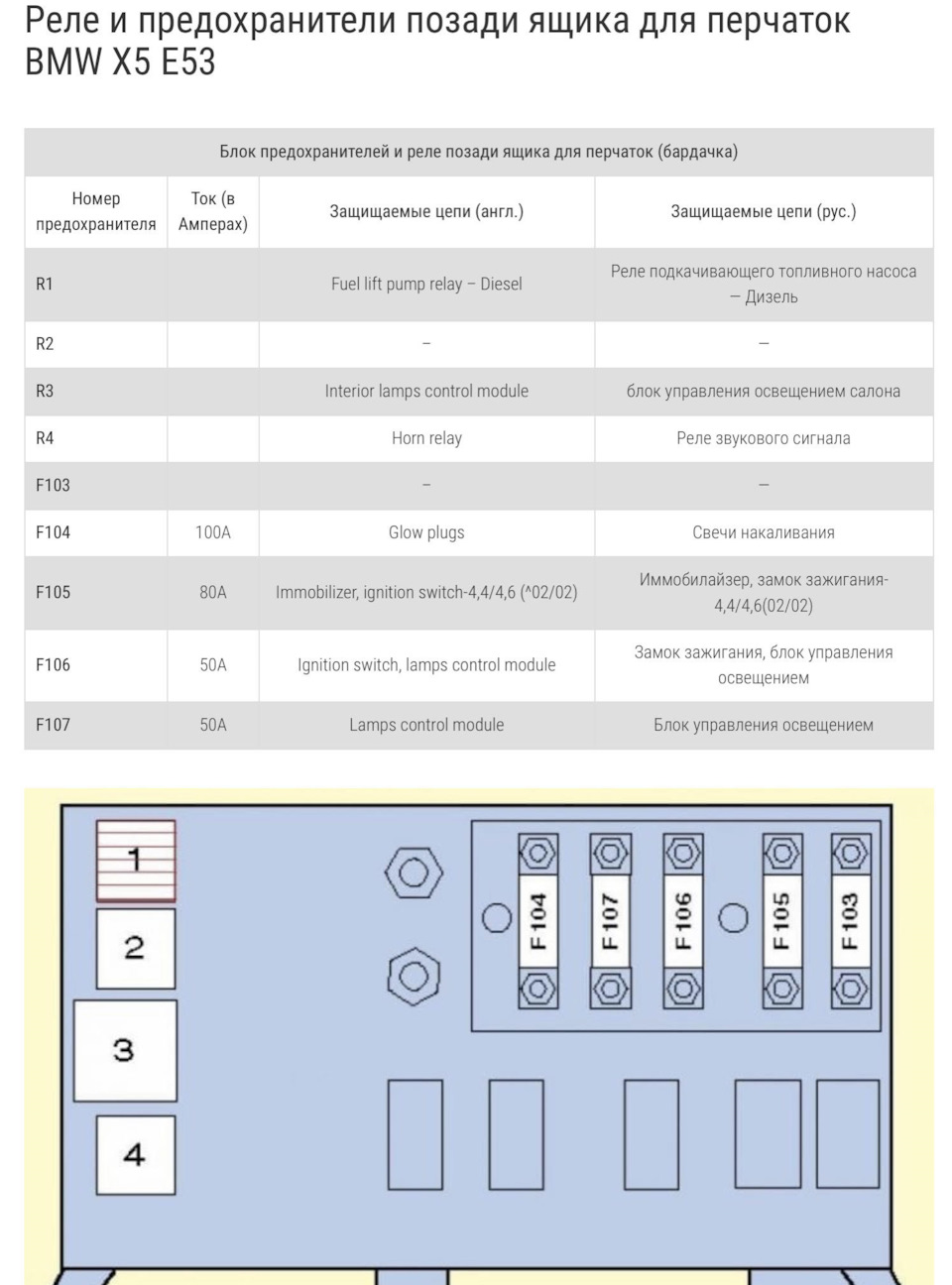

Реле та запобіжники позаду ящика для рукавичок BMW X5 E53
Заміна запобіжника
>

Реле та запобіжники у багажнику BMW X5 E53

📌Запобіжники у багажнику bmw x5 e53:
— f72 (30A) запобіжник Аудіосистема, навігаційна система
-f73 (7, 5A) Котушки запалювання
-f74 (10A) Телефон запобіжник
-f75 (5A) Аудіосистема, навігаційна система
-f76 (-)
-f77 (30A) запобіжник Електропривода задніх сидінь
-f78 (20A) Роз'єм електроустаткування причепа
-f79 (7, 5A) Блок керування підвіскою
-f80 (20A) Реле котушки запалювання
-f81 (20A) Очищувач/омивач заднього скло
-f82 (-)
-f83 (20A) Роз'єм зарядки — задній, запобіжник зарядки
-f84 (7, 5A) Замок кришки багажника/задніх дверей
-f85 (30A) запобіжник Обігрівача заднього скла
-f86 (5A) запобіжник додаткового підігрівача webasto
-f87 (30A) Компресор системи активної підвіски
Повний огляд блоку запобіжників та реле в багажнику BMW X5 E53:
> Блок силових запобіжників високої потужності вбагажнику
Силовий запобіжник FL1 200А відповідає за блок запобіжників умоторному відсіку, реле інвертування полярності, запобіжники 10-28за ящиком рукавички або запобіжники в бардачку.

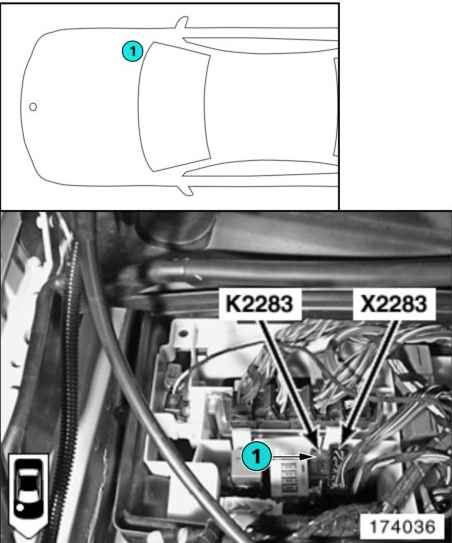

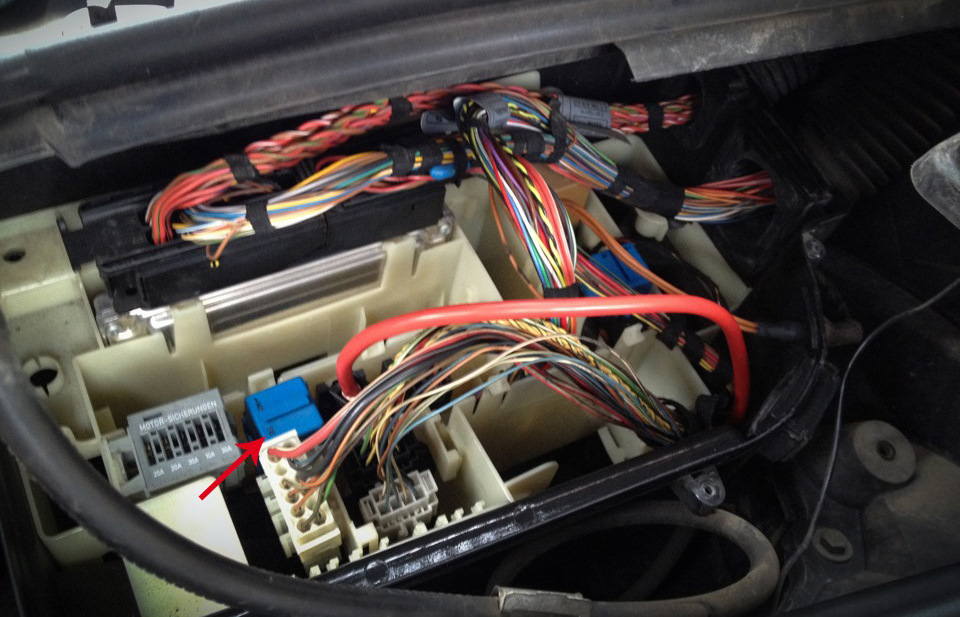

Реле в монтажному блоці під капотом BMW X5 E53 b>
Деякі реле розташовані в монтажному блоці, під капотом BMW X5 E53, наприклад реле DDE (реле управління двигуном), звукового сигналу, свічок розжарювання, реле паливного насоса, реле омивача фар і т.Д.). Залежно від комплектації там також можуть бути і запобіжники. Якдістатися до реле, розташованого в монтажному блоці під капотом BMWX5 E53, коротке відео:
