Бортовий комп'ютер multitronics vc730
Бо штатного БК у нас немає і перепробувавши купу китайськихсвистків ELM 327 був куплений б/в БК multitronics vc730.
Так як попередній господар втратив на нього кріплення і козирокдовго думав куди і як його примостити.

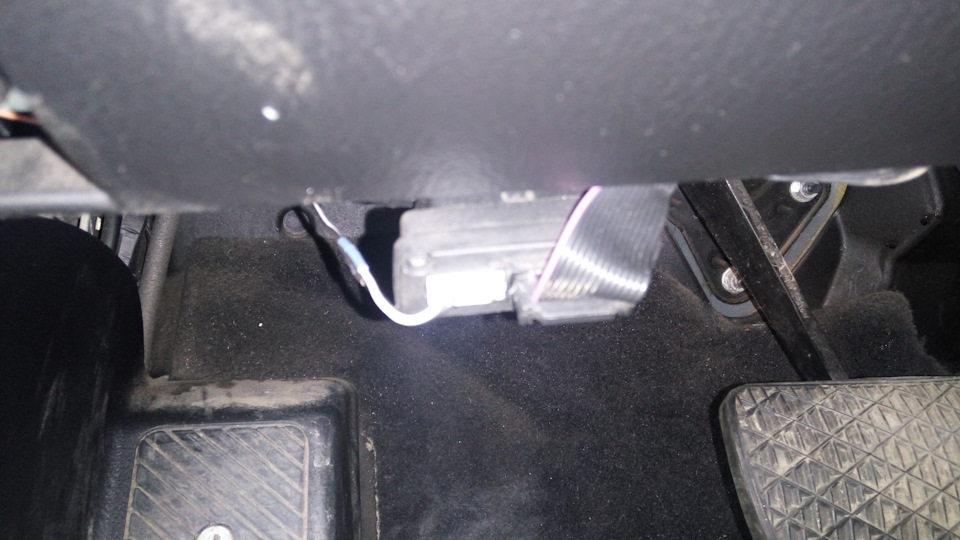

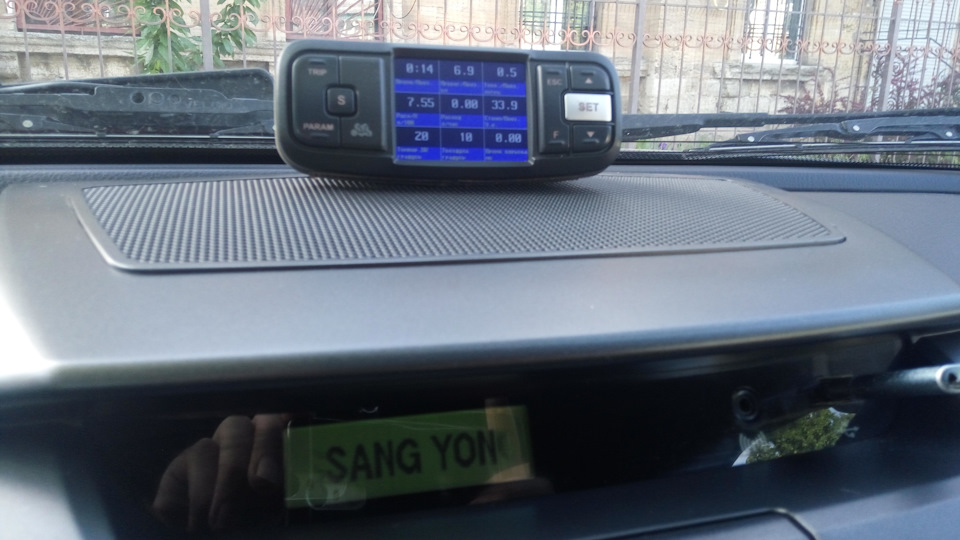

Потім було прийнято рішення ставити його гордо по центру торпедо.шлейф я дотягнув його до діагностичного роз'єму.Весь залишок шлейфузалишився бовтатися всередині торпедо.
Сам БК приклеїв на двосторонній скотч. Після не тривалогоналаштування по книжці все запрацювало. Датчик температури вивівпід капот і встановив під накладкою двірників.
Функціонал у БК звичайно дуже великий, але брав його в основномудля того, щоб бачити реальну витрату палива та скиданняпомилок.
Загалом, я задоволений.
> Ps
Сьогодні підключив дут.Так як все робилося в польових умовах безтестера з можливістю продзвонювання, знімаємо рамку пані
Яли приладів. Для цього викручуємо для шурупа зверху рамки, потімтягнемо рамку панелі приладів на себе. У нижній частині у нас єкліпси зліва і з права. Потім викручування 4 гвинти панелі приладіві дістаємо її. Нам цікавить роз'єм що з права від нас. На цьомуроз'ємі є світло зелений або салатовий провід (як кому зручно) ізчорною смугою. До нього ми підключаємо коричневий провід бортовика.У боротовика це третій зліва провід. У білій маленькій колодці.
Усім удачі на дорогах.
Коментарі20
В якому місці виводив датчик температури і що означає накладний двірник. Докладніше можна з фотками!
Пробив пильник проводки і провів провід під капот.
І ось сюди закинув датчик
Начебто пишуть тільки про зняття приладки, а там В11 або В20. Десь видос бачив, під лівою ногою провід цей проходить.
Продовжуйте ДУТ куди підключав? Чи не підключав?
Що таке ДУТ?
Датчик рівня палива. Зелений провід від мультика потрібно підчепити у провід від датчика палива.
У мене був тільки Шлейф і датчик температури. Не пам'ятаю що був зелений провід. Можна по докладніше.
На останній фотці у тебе є біла колодка. З неї повинні виходити 2 дроти датчика температури, жовтий провід живлення (щоб мультик працював тільки коли потрібно, а не завжди брав харчування від OBD2), і зелений провід ДУТ
І куди цей зелений підключати! Потрібно прибирання знімати? Який там колір дроту?
Ось це я і хотів у тебе запитати, може, думав, ти знаєш. Найпростіший спосіб - зняти приладку і врізатися в провід. Але я хочу знайти цей провід у порозі. Підкажіть хто знає.
Завтра якщо дощу не буде, то розберу приладку і відпишуся.
Будь добрий, прослідкуй цей провід до порога
Без проблем, фото розбирання зроблю і напишу якийсь провід
під пластиком лівої ноги є колодка велика, здається сіра. там 3й контакт середній з боку маленьких контактів, з іншого боку 3 контакти допоможніше.
Дякую, колодку думаю знайду. Колір дроту ДУТ не підкажеш? Біло-зелений?
Начебто блакитний. Увечері за схемою подивлюся скажу точно.Так точно блакитний на rexton з 2010.
Від краю синій, синьо-фіолетовий, знову синій. Ось 3-й синій і є ДУТ? Правильно?
От краще фото
так, він самий.
