Після підключення всіх датчиків, у мене залишився горіти ЧЕК, требаякось діагностувати цю справу, почав я шукати роз'ємOpel-діагностики.
І що в результаті — я його не знайшов.
Як виявилося у мене вся проводка закінчується на роз'ємі з'єднанняпроводки ЕБУ з бортовою мережею авто, звідки я тільки взяв провідна лампочку ЧЕКА.
А Роз'єм діагностики за схемою знаходиться далі…
І з підтримкою damonzaza Я все довів до розуму.
Підключив та встановив діагностичний роз'єм OBD2

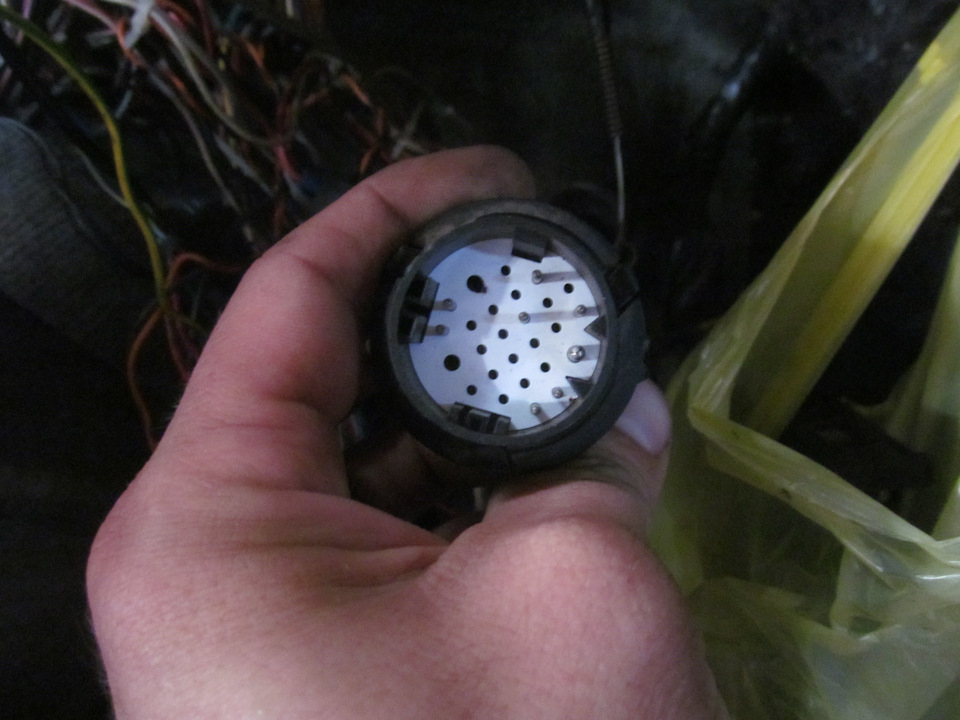

Роз'єм стикування проводки ЕБУ та бортової мережі ОПЕЛЯ.

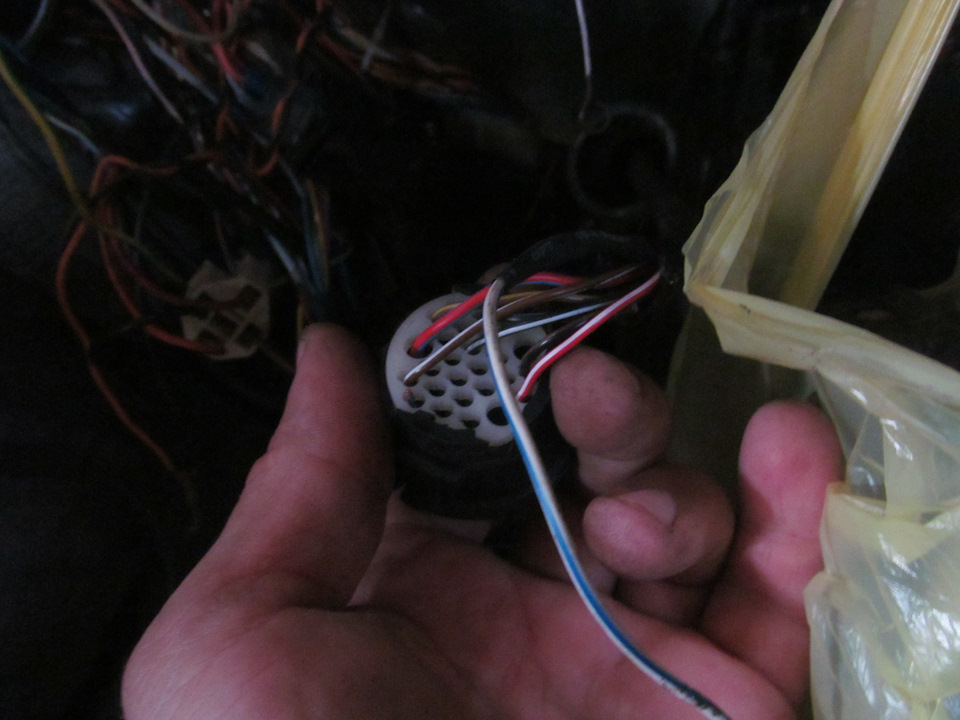

Роз'єм стикування проводки ЕБУ та бортової мережі ОПЕЛЯ вид ззаду іодин провід йде на лампочку

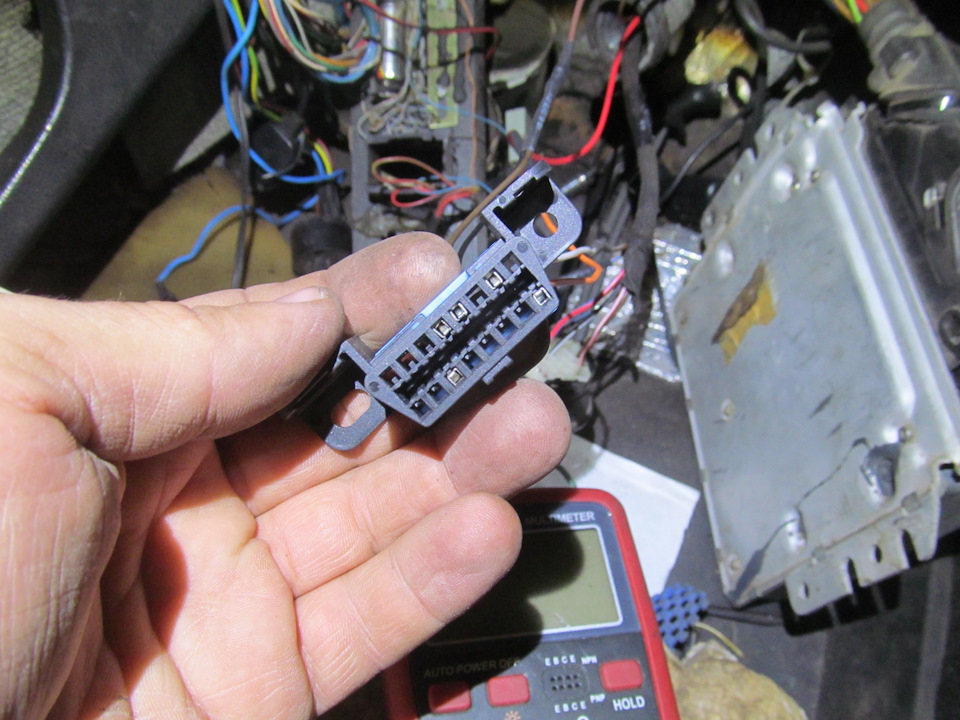

Ось я навісив OBD2 підключив його до проводів вище згаданогоштекера…

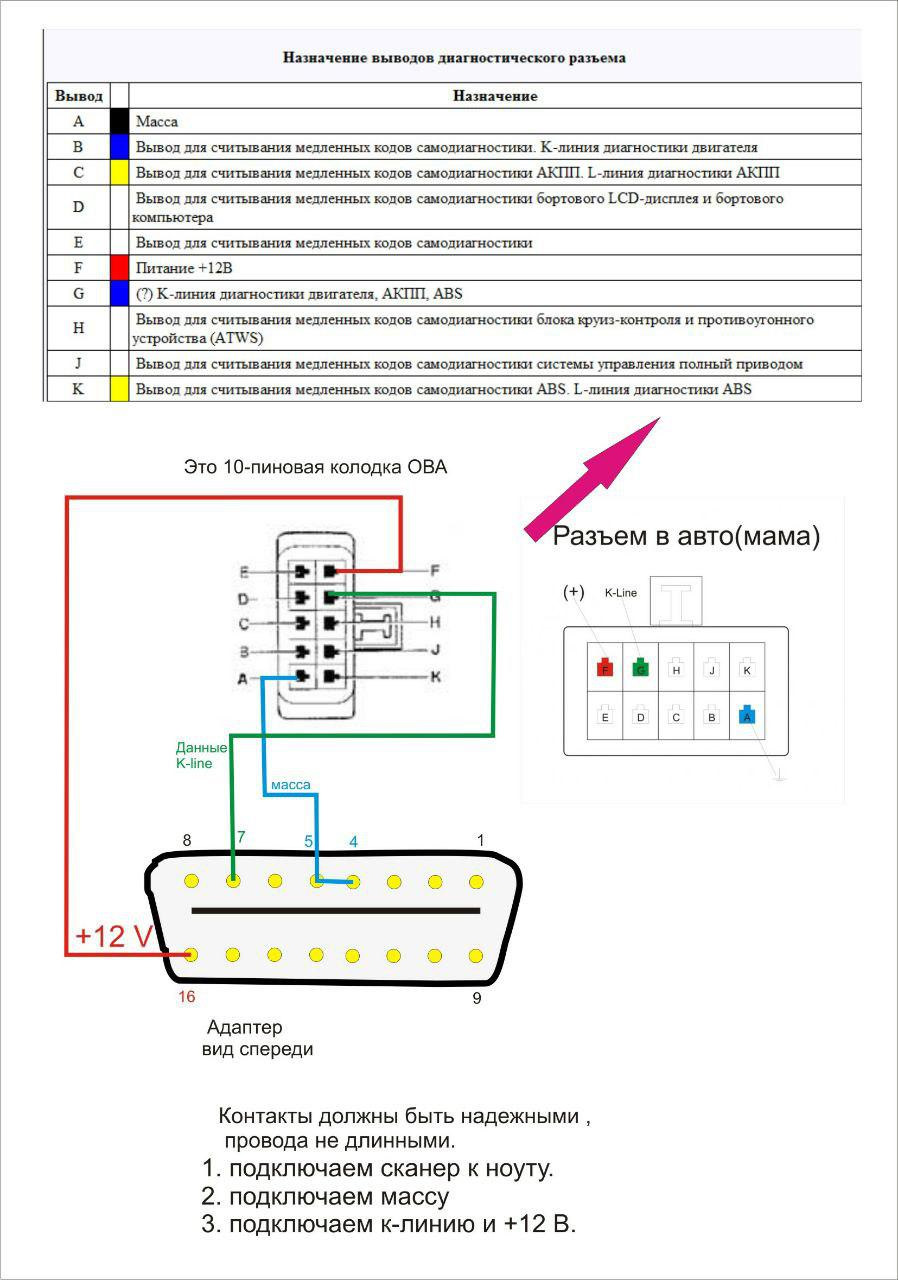

Ось схема яку мені скинув Діма, для стикування, роз'ємівДіагностики ОПЕЛЬ і OBD2

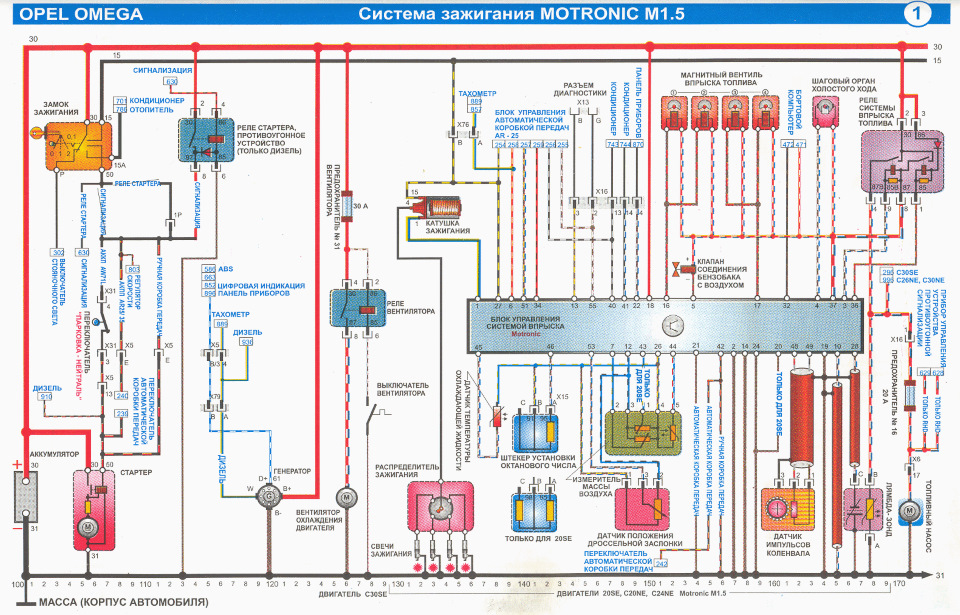

Ну і власне сама схема opel
Тім я все-таки підключив автодіагностику ELM327
Але дива не трапилося, все стикувалося і законектилось алепротоколи немає!
< p align="justify"> Потім відомий спосіб "сКРІПКА" даврезультат - ПОМИЛКА:57
Розшифровка така:
Вихідний каскад контролера, керуючий регулятором ХХ - замикання на "масу"
Продзвонивши дроти на замикання і на цілісність виявив обрив як недивно ПЛЮСОВОГО кабелю червоно-синього.
Кабель виявився візуально цілим, але всередині перебитий.
Я успішно замінив шматок дроту на новий, все запакував і гайдатестити! вести, ХХ то піднімався то падав, машина ледь не глохла тооберти зростали…
Шляхом торкання до проводу, що веде до клапана ХХ, це всевідбувалося прямо контрольовано, натиску на нього ХХ впаде, відпущувиросте!
Знову довелося все розпаковувати!
Замінено два кабелі
У результаті і кабель мінуса теж перебитий!
> В результаті і кабель мінуса теж перебитий всередині, ізоляціяціла а жилкам вафлі…
>
Заодно прочистив сам регулятор холостого ходу чисткою для зняттянагару з карбів.
Очищення регулятора ХХ
І про піскострумин свічки!
До
Після
Коментарі12
Андрій доброго часу доби. не підкажіть як замінити трамблер на модулі, а то теж було обслуговування його хоч і салон порізаний не зручно в ниві з цією справою може у вас є якась інформація про це раніше вдячний
Сам зацікавлений, але поки що не знайшов відповідь)))
Доброго часу доби Андрій можете підказати про фішку ЕБУ до підключення до салонної проводки розпинування виходів хочу в свою ниву встановити такий двигун від омеги, а як мізки з'єднати зі своєю проводкою не знаю що на фішці куди де плюс де мінус на о...
все згідно схем
Основний плюс - кільце на генератор, мінус - на двигуні. І плюс від запалення - штатний нивівський плюс котушки.
А на самому роз'ємі там Діагностика та лампочка чека. Начебто так
Також там товстий, червоно /синій — це плюс від хитропопої опелівської релюхи, що йде до бензонасоса. Але у мене він не підключений. Б.насос включається окремо
Привіт Андрій добре врахую спасибі
У випадок чого пиши
Я так і не зрозумів… ELM так і не вдалося завести? Я у себе зчитував K-Line адаптером від voron.ua. Показання датчиків та виведення помилок прочитав без проблем.
Не вдалося((( ні ELM32 1.5 ні ELM32 2.1. Пише не сумісність протоколів. Він його бачить, але дані не зчитує.Ща подивлюсь що це за сайт).
Це сайт із радіо компонентами з Дніпра. Посилання на адаптер voron.ua/catalog/015054
