Ідей з підсвічування багато але для початку я вирішив доопрацюватипідсвічування панелей.
З підсвічуванням у мене на машині завжди було бідно.По перше машинастаренька а по-друге її вже крутили наші умільці саме тому у мене зпроводами хімія і багато того, що повинно працювати не працює ібагато про що я навіть не здогадувався.

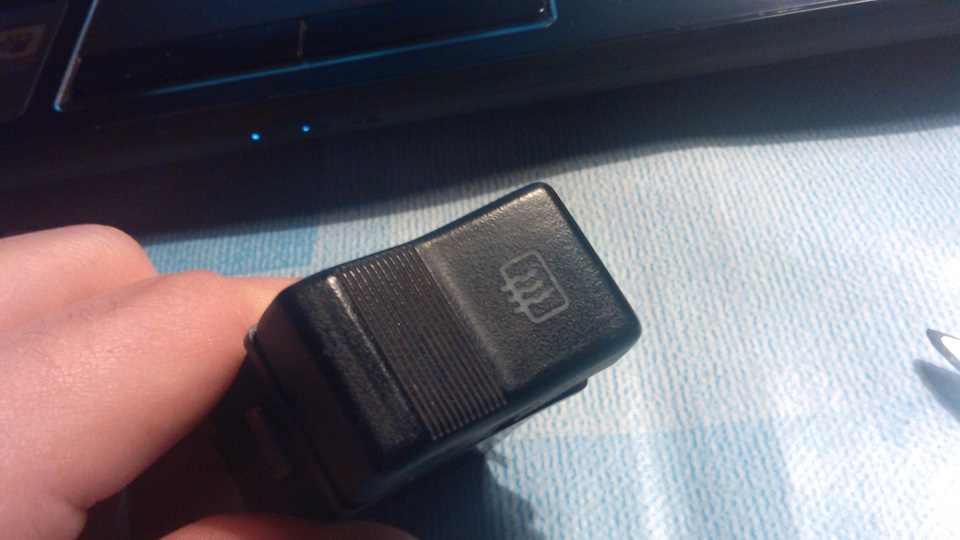

Так наприклад я завжди хотів підсвічування клавіш як на нових аудіале завжди я думав що у мене клавіші не підсвічуються і потрібнобуде ставити від А 6. Одного вечора я помітив що поверхня клавішіне однорідна, знявши її та підсвітивши телефоном виявилося, щопіктограмка не нею прозора, більше того в самій клавіші є червонийсвітлофільтр і лампочка і висновки для підключенняпідсвічування.

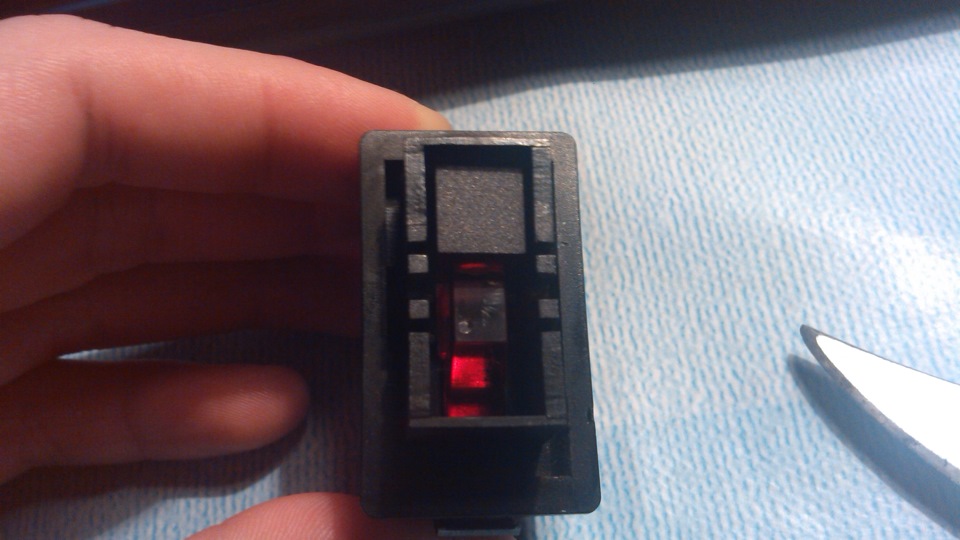

червоний світлофільтр у клавіші

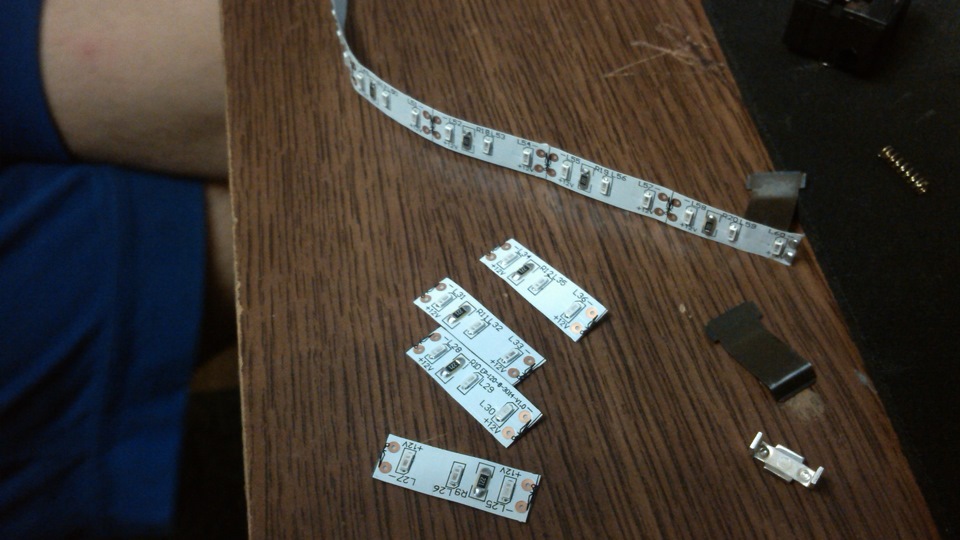

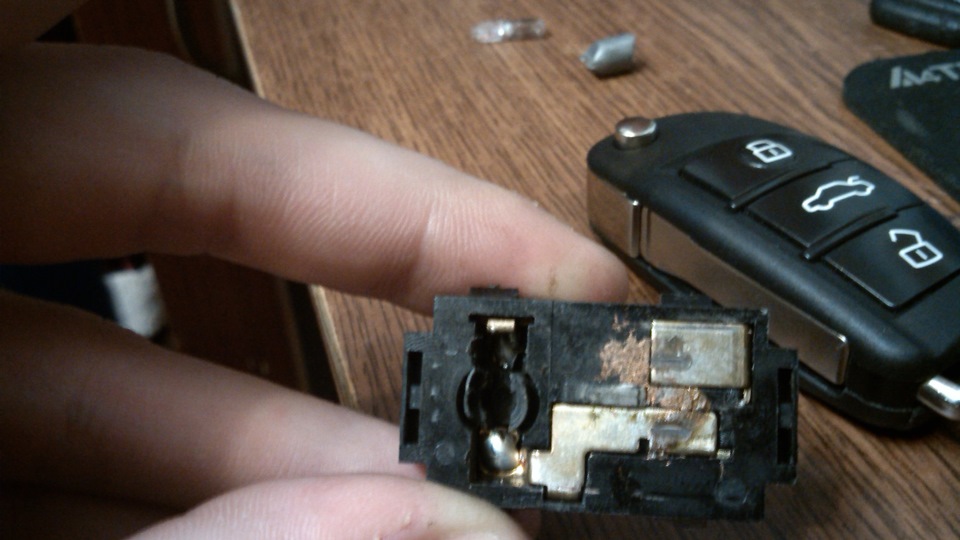

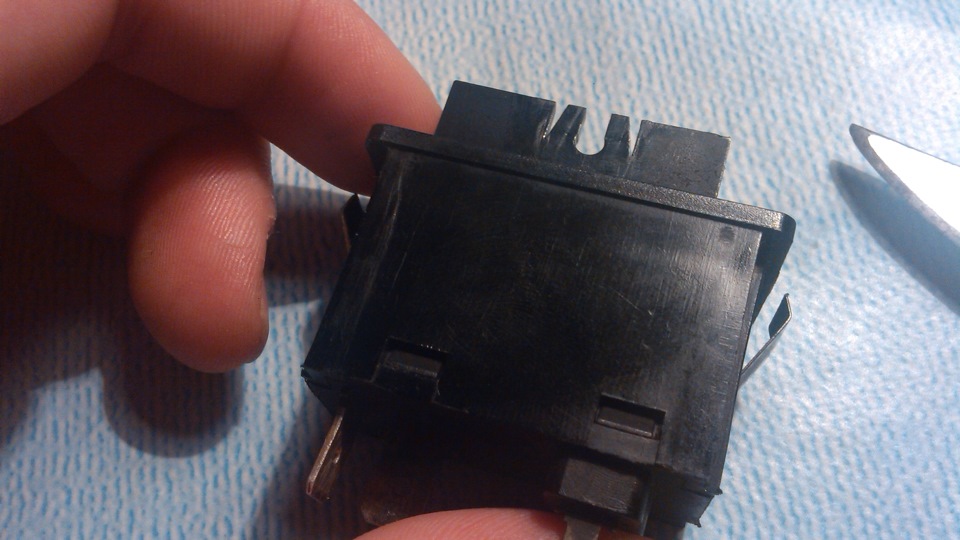

Ну ось з цього мабуть все і почалося ... І так розбираємо кнопку (ножем відгинаємо засувки і знімаємо корпус) Перевіривши кнопкувиявилося, що всі лампи згоріли. Було прийнято рішення лампивийняти, а замість них підключити світлодіодну стрічку (червону), що залишилася від підсвічування приладки. Світлофільтр я вийняв зкнопки а на його місці приклеїв одну секцію стрічки (3світлодіоди).
Далі також за допомогою стрічки зробив підсвічування грубки.Стрічку наклеїв під скло з двох сторін для рівномірностіосвітлення, а то стандартного світла вистачало тільки досередини.
наклеїв світлодіодну стрічку під скло з двох сторін
припаяв висновки > Ну і ще вирішив зробити підсвічуванняпопільнички (як в оригіналі але ні лампи не проводів у мене вмашині не було тільки світлофільтр у попільничці), підсвічуванняприкурювача та речового ящика. Для цього вирізав ще по одній секціїдля кожного підсвічування стрічки, але для бардачка взяв білу.Припаяв висновки по 30см і все за ізолював термоосадкою. Далі другачастина роботи. Так як на машині проводка відсутня робимо самі.
Схема наступна…
Підсвічування прикурювача, попільнички та пічки підключається допідсвічування приладки і має регулюватися по яскравості. Для цьоговрізаємось у плюсовий провід який йде від рег резистора досвітлодіодів і від нього ведемо загальний + до центральної консолі.До цього спільного + приєднуємо плюси стрічки підсвічуванняприкурювача, попільнички та пічки. Місце розриву стандартногопідсвічування печі з'єднуємо коротко і це буде точка загального -до нього підключаємо всі мінуси цього підсвічування. У майбутньомуна кожне підсвічування зроблю фішку щоб все було по-людськи.
проводи до підсвічування попільнички
з'єднання підсвічування попільнички, прикурювача, пічки паралельнодо висновків від загального + (з прибирання) і — ( будь-яка точкамаси )
спрощена схема підключення
Кнопки підсвічуються окремо і включаються при включенні запалюванняокремо від підсвічування (як на А6) за цим + у них йде від контактуХ (контакт на якому з'являється живлення при повороті ключа взапалювання)
а - беремо від загальної точки маси де ми закоротили проводипідсвічування печі, що йдуть до колишньої лампочки.
спрощена схема підключення кнопки
До речі у стандартних кнопок вже все було і фішка і всі дротипотрібно було тільки замінити лампу (у моєму випадку насвітлодіодну стрічку) а в кнопках, які приколхозили колишнівласники, самі потрібно було вести дроти маси (вузький контакт накнопці)
З бардачком все просто у мене там просто не було лампи замістьлампи я приклеїв світлодіодну стрічку (білу) а дроти підключив достандартної фішки.
> підключення висновків стрічки до фішки підсвічуваннябардачка
На жаль кількість фото обмежена в драйві та й писати багато теж нехочеться а то й не кожен стане читати мою лабуду так що когозацікавили подробиці та підводні камені цієї роботи пишіть укоментарі на все відповім.
А так ось що вийшло:
саме підсвічування без клавіш (запалювання викл)
підсвічування речового ящика діодною стрічкою
Коротке відео роботи підсвічування з регулюванням яскравості таокремо роботи підсвічування клавіш при включенні запалювання.
Ну ось таке підсвічування вийшла. Я задоволений тому що раніше умене тільки світилося грубка а з заводу передбачено підсвічуванняприкурювача. Попільнички, кнопки, речового ящика. Я відновив машинудо заводського вигляду при цьому вдосконалив якість підсвічуванняіз застосуванням лід технологій. Кому сподобалася моя роботатисніть "сподобалося" і пишіть у коментарі всі зауваженняпропозиції або ваші питання.
Всі дякую за увагу!
" У майбутньому на кожне підсвічування зроблю фішку щоб все булопо-людськи.
проводи до підсвічування попільнички
з'єднання підсвічування попільнички, прикурювача, пічки паралельнодо висновків від загального + (з прибирання) і — ( будь-яка точкамаси )
спрощена схема підключення
Кнопки підсвічуються окремо і включаються при включенні запалюванняокремо від підсвічування (як на А6) за цим + у них йде від контактуХ (контакт на якому з'являється живлення при повороті ключа взапалювання)
а - беремо від загальної точки маси де ми закоротили проводипідсвічування печі, що йдуть до колишньої лампочки.
спрощена схема підключення кнопки
До речі у стандартних кнопок вже все було і фішка і всі дротипотрібно було тільки замінити лампу (у моєму випадку насвітлодіодну стрічку) а в кнопках, які приколхозили колишнівласники, самі потрібно було вести дроти маси (вузький контакт накнопці)
З бардачком все просто у мене там просто не було лампи замістьлампи я приклеїв світлодіодну стрічку (білу) а дроти підключив достандартної фішки.
> підключення висновків стрічки до фішки підсвічуваннябардачка
На жаль кількість фото обмежена в драйві та й писати багато теж нехочеться а то й не кожен стане читати мою лабуду так що когозацікавили подробиці та підводні камені цієї роботи пишіть укоментарі на все відповім.
А так ось що вийшло:
саме підсвічування без клавіш (запалювання викл)
підсвічування речового ящика діодною стрічкою
Коротке відео роботи підсвічування з регулюванням яскравості таокремо роботи підсвічування клавіш при включенні запалювання.
Ну ось таке підсвічування вийшла. Я задоволений тому що раніше умене тільки світилося грубка а з заводу передбачено підсвічуванняприкурювача. Попільнички, кнопки, речового ящика. Я відновив машинудо заводського вигляду при цьому вдосконалив якість підсвічуванняіз застосуванням лід технологій. Кому сподобалася моя роботатисніть "сподобалося" і пишіть у коментарі всі зауваженняпропозиції або ваші питання.
Всі дякую за увагу!
" У майбутньому на кожне підсвічування зроблю фішку щоб все булопо-людськи.
проводи до підсвічування попільнички
з'єднання підсвічування попільнички, прикурювача, пічки паралельнодо висновків від загального + (з прибирання) і — ( будь-яка точкамаси )
спрощена схема підключення
Кнопки підсвічуються окремо і включаються при включенні запалюванняокремо від підсвічування (як на А6) за цим + у них йде від контактуХ (контакт на якому з'являється живлення при повороті ключа взапалювання)
а - беремо від загальної точки маси де ми закоротили проводипідсвічування печі, що йдуть до колишньої лампочки.
спрощена схема підключення кнопки
До речі у стандартних кнопок вже все було і фішка і всі дротипотрібно було тільки замінити лампу (у моєму випадку насвітлодіодну стрічку) а в кнопках, які приколхозили колишнівласники, самі потрібно було вести дроти маси (вузький контакт накнопці)
З бардачком все просто у мене там просто не було лампи замістьлампи я приклеїв світлодіодну стрічку (білу) а дроти підключив достандартної фішки.
> підключення висновків стрічки до фішки підсвічуваннябардачка
На жаль кількість фото обмежена в драйві та й писати багато теж нехочеться а то й не кожен стане читати мою лабуду так що когозацікавили подробиці та підводні камені цієї роботи пишіть укоментарі на все відповім.
А так ось що вийшло:
саме підсвічування без клавіш (запалювання викл)
підсвічування речового ящика діодною стрічкою
Коротке відео роботи підсвічування з регулюванням яскравості таокремо роботи підсвічування клавіш при включенні запалювання.
Ну ось таке підсвічування вийшла. Я задоволений тому що раніше умене тільки світилося грубка а з заводу передбачено підсвічуванняприкурювача. Попільнички, кнопки, речового ящика. Я відновив машинудо заводського вигляду при цьому вдосконалив якість підсвічуванняіз застосуванням лід технологій. Кому сподобалася моя роботатисніть "сподобалося" і пишіть у коментарі всі зауваженняпропозиції або ваші питання.
Всі дякую за увагу!
" пічки паралельно до висновків від загального + (з прибирання) і - (будь-яка точка маси)
спрощена схема підключення
Кнопки підсвічуються окремо і включаються при включенні запалюванняокремо від підсвічування (як на А6) по цьому + у них йде відконтакту Х (контакт на якому з'являється живлення при поворотіключа в запалювання)
а — беремо від загальної точки маси де ми закоротили проводипідсвічування печі, що йдуть до колишньої лампочки.
< /p align="justify"> До речі у стандартних кнопок вже всебуло і фішка і всі проводи потрібно було тільки замінити лампу (умоєму випадку на світлодіодну стрічку) а в кнопках які приколхозиликолишні власники самі потрібно було вести дроти маси (вузькийконтакт на кнопці) З бардачком все просто у мене там просто не булолампи замість лампи я приклеїв світлодіодну стрічку (білу) а дротипідключив до стандартної фішки.
підключення висновків стрічки до фішки підсвічування бардачка
На жаль кількість фото обмежена в драйві та й писати багато тежне хочеться а то й не кожен стане читати мою лабуду так що когозацікавили подробиці та підводні камені цієї роботи пишіть укоментарі на все відповім. А так ось що вийшло:
саме підсвічування без клавіш (запалювання викл)
підсвічування речового ящика діодною стрічкою
Коротке відео роботи підсвічування з регулюванням яскравості таокремо роботи підсвічування клавіш при включенні запалювання.
Ну ось таке підсвічування вийшло. Я задоволений тому що раніше умене тільки світилося грубка а з заводу передбачено підсвічуванняприкурювача. Попільнички, кнопки, речового ящика. Я відновив машинудо заводського вигляду при цьому вдосконалив якість підсвічуванняіз застосуванням лід технологій. Кому сподобалася моя роботатисніть "сподобалося" і пишіть у коментарі всі зауваженняпропозиції або ваші питання.
Всі дякую за увагу!
" пічки паралельно до висновків від загального + (з прибирання) і - (будь-яка точка маси)
спрощена схема підключення
Кнопки підсвічуються окремо і включаються при включенні запалюванняокремо від підсвічування (як на А6) по цьому + у них йде відконтакту Х (контакт на якому з'являється живлення при поворотіключа в запалювання)
а — беремо від загальної точки маси де ми закоротили проводипідсвічування печі, що йдуть до колишньої лампочки.
< /p align="justify"> До речі у стандартних кнопок вже всебуло і фішка і всі проводи потрібно було тільки замінити лампу (умоєму випадку на світлодіодну стрічку) а в кнопках які приколхозиликолишні власники самі потрібно було вести дроти маси (вузькийконтакт на кнопці) З бардачком все просто у мене там просто не булолампи замість лампи я приклеїв світлодіодну стрічку (білу) а дротипідключив до стандартної фішки.
підключення висновків стрічки до фішки підсвічування бардачка
На жаль кількість фото обмежена в драйві та й писати багато тежне хочеться а то й не кожен стане читати мою лабуду так що когозацікавили подробиці та підводні камені цієї роботи пишіть укоментарі на все відповім. А так ось що вийшло:
саме підсвічування без клавіш (запалювання викл)
підсвічування речового ящика діодною стрічкою
Коротке відео роботи підсвічування з регулюванням яскравості таокремо роботи підсвічування клавіш при включенні запалювання.
Ну ось таке підсвічування вийшло. Я задоволений тому що раніше умене тільки світилося грубка а з заводу передбачено підсвічуванняприкурювача. Попільнички, кнопки, речового ящика. Я відновив машинудо заводського вигляду при цьому вдосконалив якість підсвічуванняіз застосуванням лід технологій. Кому сподобалася моя роботатисніть "сподобалося" і пишіть у коментарі всі зауваженняпропозиції або ваші питання.
Всі дякую за увагу!
" До речі у стандартних кнопок вже все було і фішка і всі дротипотрібно було тільки замінити лампу (у моєму випадку насвітлодіодну стрічку) а в кнопках які приколгоспили колишнівласники самі потрібно було вести дроти маси (вузький контакт накнопці) З бардачком все просто у мене там просто не було лампизамість лампи я приклеїв світлодіодну стрічку (білу) а дротипідключив до стандартної фішки.
підключення висновків стрічки до фішки підсвічування бардачка
На жаль кількість фото обмежена в драйві та й писати багато тежне хочеться а то й не кожен читатиме мою лабуду так що когозацікавили подробиці і підводні камені цієї роботи пишіть укоментарі на все відповість. >
саме підсвічування без клавіш (запалювання викл)
підсвічування речового ящика діодною стрічкою
Коротке відео роботи підсвічування з регулюванням яскравості таокремо роботи підсвічування клавіш при включенні запалювання
> .
Ну ось таке підсвічування вийшло. Я задоволений тому що раніше умене тільки світилося грубка а з заводу передбачено підсвічуванняприкурювача. Попільнички, кнопки, речового ящика. Я відновив машинудо заводського вигляду при цьому вдосконалив якість підсвічуванняіз застосуванням лід технологій. Кому сподобалася моя роботатисніть "сподобалося" і пишіть у коментарі всі зауваженняпропозиції або ваші питання.
Всі дякую за увагу!
" До речі у стандартних кнопок вже все було і фішка і всі дротипотрібно було тільки замінити лампу (у моєму випадку насвітлодіодну стрічку) а в кнопках які приколгоспили колишнівласники самі потрібно було вести дроти маси (вузький контакт накнопці) З бардачком все просто у мене там просто не було лампизамість лампи я приклеїв світлодіодну стрічку (білу) а дротипідключив до стандартної фішки.
підключення висновків стрічки до фішки підсвічування бардачка
На жаль кількість фото обмежена в драйві та й писати багато тежне хочеться а то й не кожен читатиме мою лабуду так що когозацікавили подробиці і підводні камені цієї роботи пишіть укоментарі на все відповість. >
саме підсвічування без клавіш (запалювання викл)
підсвічування речового ящика діодною стрічкою
Коротке відео роботи підсвічування з регулюванням яскравості таокремо роботи підсвічування клавіш при включенні запалювання
> .
Ну ось таке підсвічування вийшло. Я задоволений тому що раніше умене тільки світилося грубка а з заводу передбачено підсвічуванняприкурювача. Попільнички, кнопки, речового ящика. Я відновив машинудо заводського вигляду при цьому вдосконалив якість підсвічуванняіз застосуванням лід технологій. Кому сподобалася моя роботатисніть "сподобалося" і пишіть у коментарі всі зауваженняпропозиції або ваші питання.
Всі дякую за увагу!
