Встановлення запалення без трамблера на Луаз
Прочитавши багато інформації вирішив не різати моторний щиток підтрамплер./>
Ось і я вирішив поставити запалення без різання моторногощита.Схема запалення дуже проста і для її підключення потрібнатільки уважність!
нову проводку під газель 406
ЕБУ, модуль запалення 2111, датчик абсолютного тиску газ, датчикдетонації ваз, датчик колінвала ваз, датчик охолоджуючої рідиниваз.
1. Беремо нову проводку під карбюраторну газель 406 двигун.

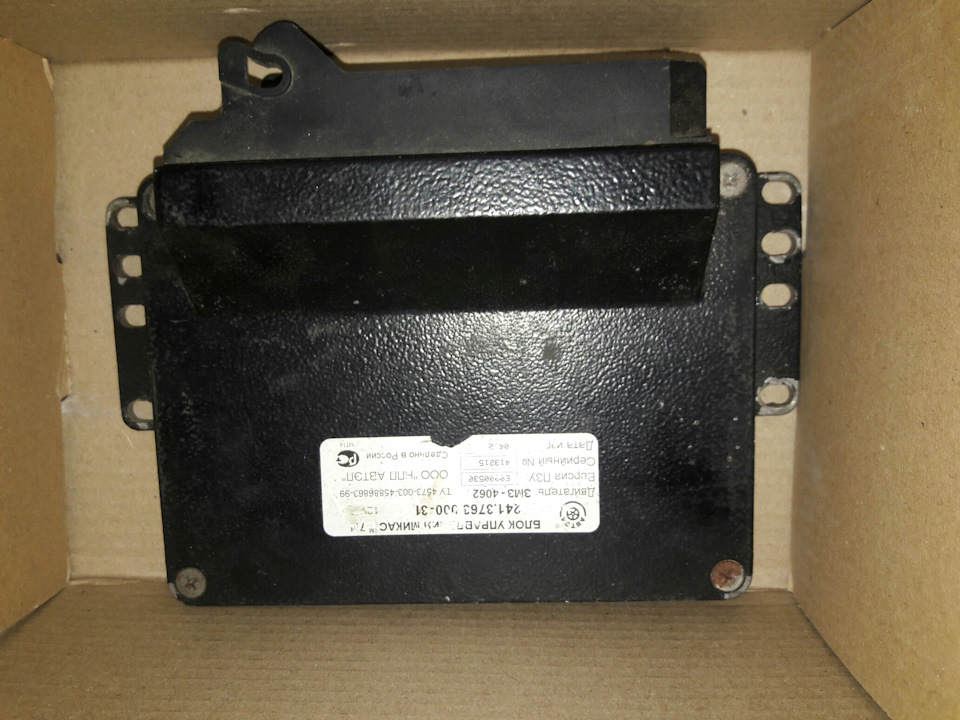

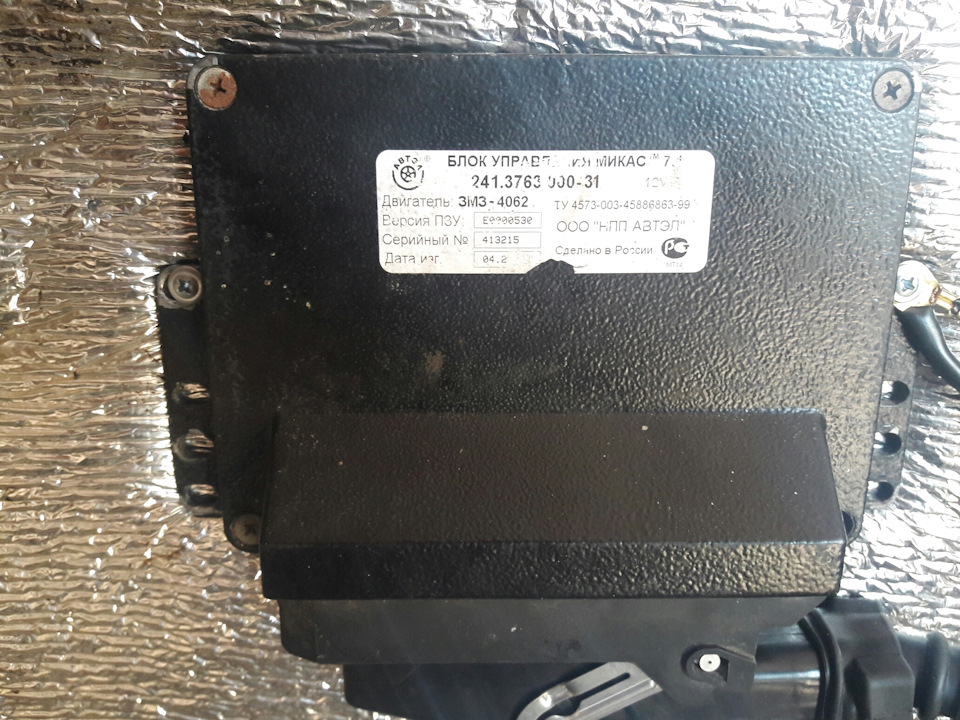

2. Беремо ебу з газелі, вище було фото.

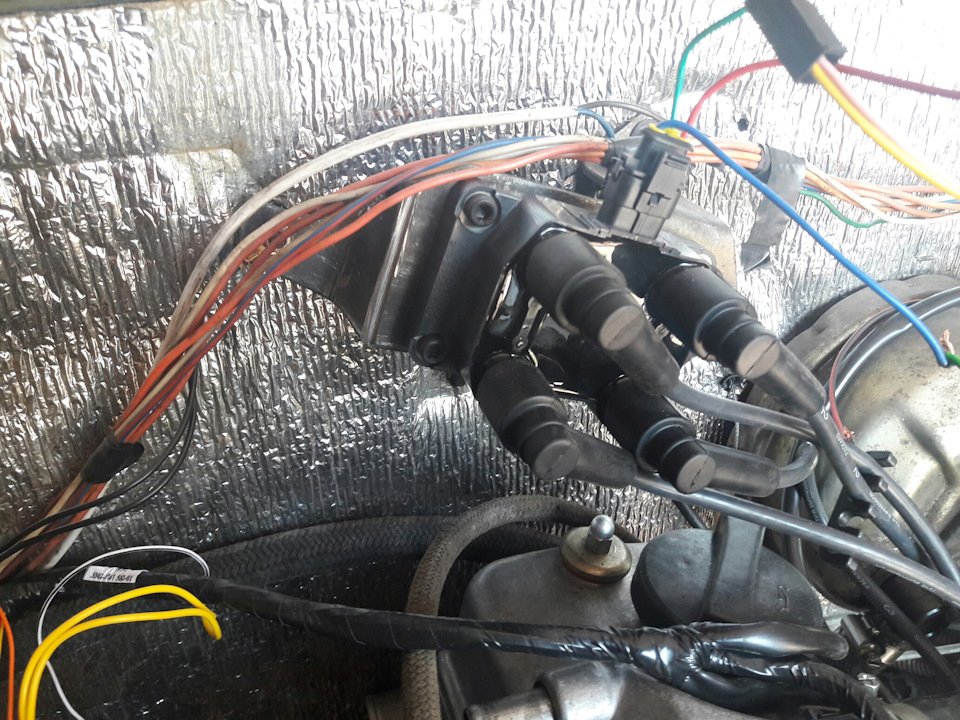

3. Беремо модуль запалення ваз 2111 фото вище, можна поставити і 2котушки газель (проводка зроблена під них ) я взяв модуль, там 3приводу
Центральний - живлення 12 вольт від замку запалювання
Лівий або правий управління котушкою 1 і 4 циліндр 2 і 3 циліндр.На схемі це синій та зелений провід йдуть від ебу на котушки, ми їхпідключаємо до модуля 1 і 3 провід. На схемі показані котушкигазель, але перепідключити не складно на модуль, він краще працює.Подвійний жовтий і жовтий з рожевим це харчування, воно йде скрізьі приходить на електрокарів 12 вольт, живить ебу, я один провідпідключив на модуль на центральну, а другий на замок запалювання, там зручніше і не треба обрізати зайві дроти.
4.Далі датчик детонації потрібно закріпити на блоці, я взявшпильку, вкрутив в блок і закріпив дд на ній. Підключив роз'ємпроводки, на схемі зелений та чорний провід фішка підходить на ддчітко.

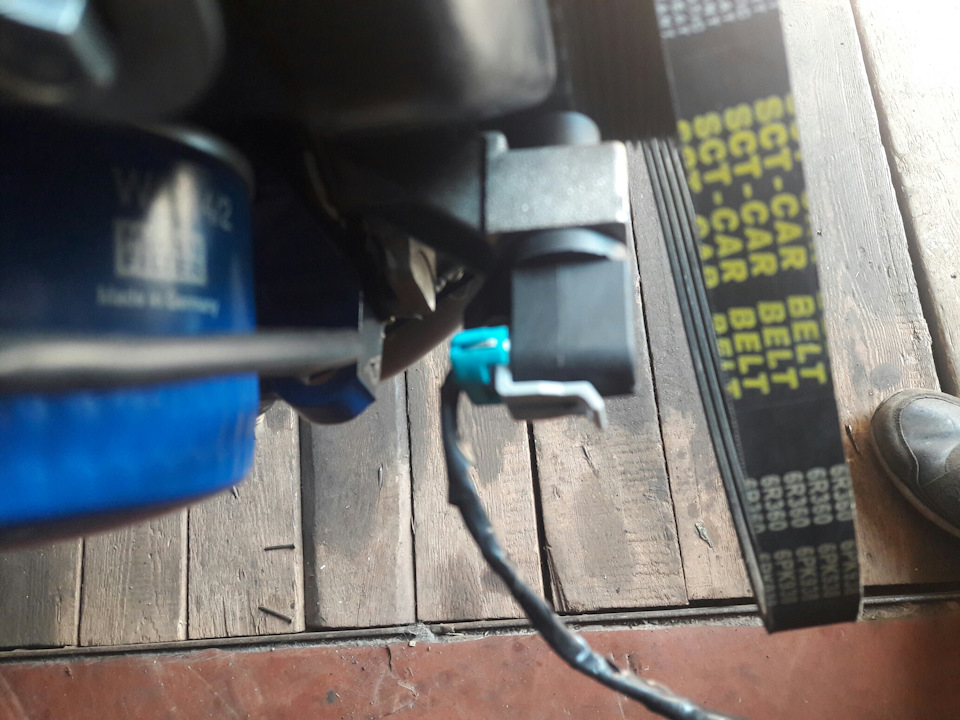

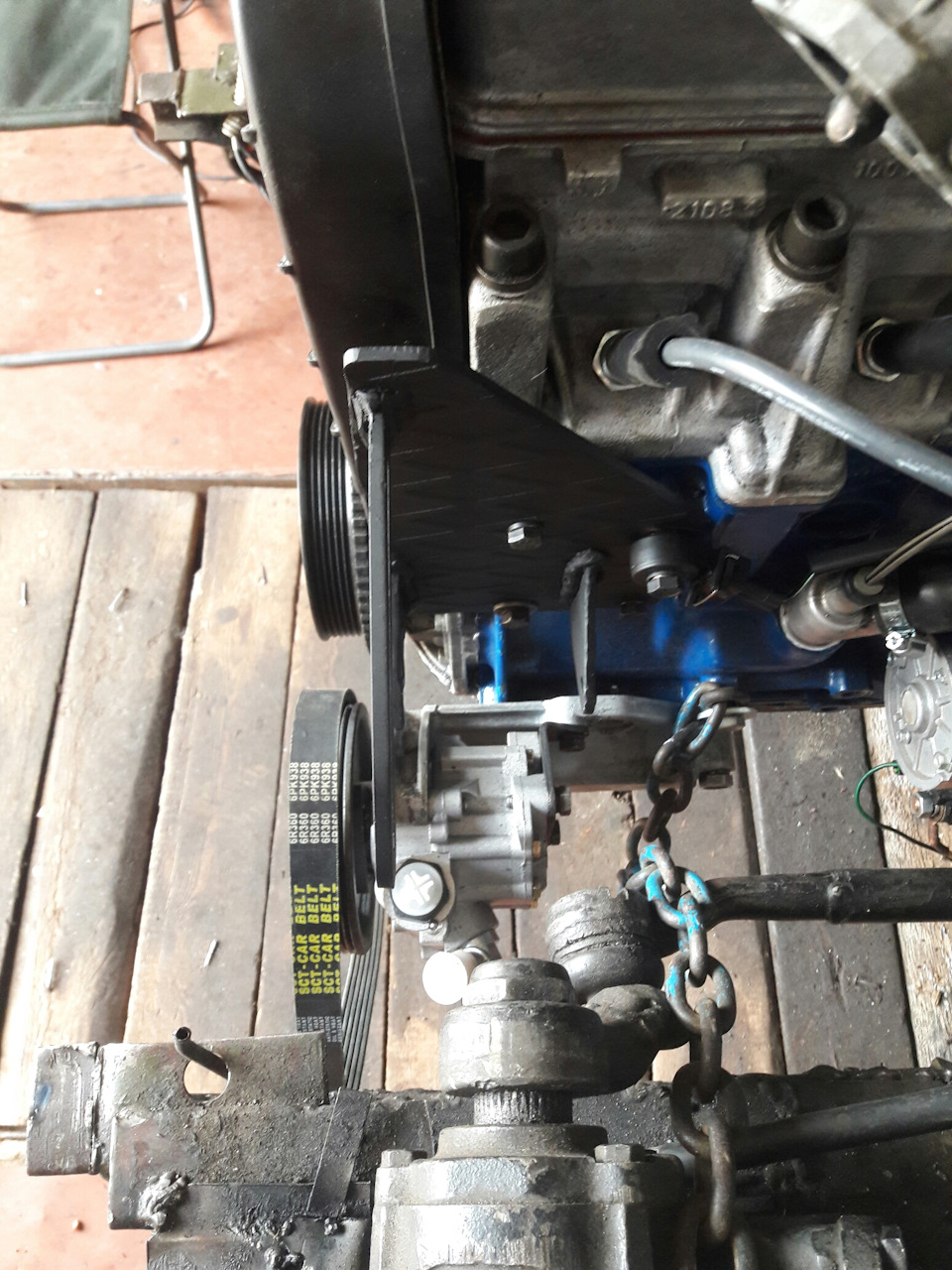

5. Датчик коленвала ваз. Ставимо саме ваз, оскільки двигун ваз таінший не підійде туди. Але роз'єм зроблений під три фішки, а на вазпід дві. Треба нову фішку і перепідключити Правильно без помилки, бо іскри не буде!
6. Також ставимо ваз і міняємо фішку і.К. Вона у проводці підгазелівський датчик.
7. ДАТ газ підключаємо за схемою, роз'єм під нього підходить ітрубку на колектор приєднуємо.
8. Не забуваємо про масу двигуна і масу проводки, там і 3 клеми намінських закріплює у зручному для вас місці.
9. Перевіряємо ще раз, і уважно дивимося схему і що ви зробили.
10 Запуск і робота вашого запалення. Якщо зробили все як написав, все працює чітко.
Усім приємних запусків!
