Плавний розжим світлодіодної стрічки

Хочу поділиться з вами своїм новим захопленням. Якось гортаінтернет наткнувся я на темку "плавного розпалювання світлодіодів"що мене сильно зацікавило. При пошуку майже на кожному сайтінатрапляв на Мені ж хотілося, щоб схема лише плавно піднімаланапругу на виході, щоб діоди плавно розгорялися і згасали привиключенні.
Додатковими вимогами були:
1. Наявність керуючого сигналу, який активує схему, наприклад, включення тумблера на приладці, закриття дверей, активація будь-якого пристрою.
2. Схема в режимі очікування не повинна споживати зарядакумулятора. Таких схем було знайдено мною багато, але убагатьох були помилки як з'ясувалося в процесі, і багато хто менене влаштовував часом розпалювання.Зрештою я знайшов для себенайкращий варіант який мене задовольнив.

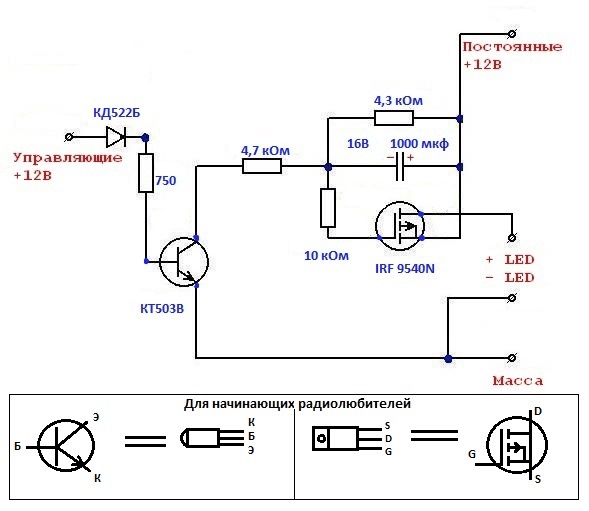

Ось сама схема.

Розпал відбувається приблизно за 2, 5-3 секунди, згасання —приблизно 3 с.
Принцип роботи у неї такий:
Керуючий сигнал надходить через вхідний діод КД522Б від чогось (наприклад, при відкриванні дверей). Потім струм починає надходитичерез резистор 750 (ом) базу транзистора КТ503В. Транзисторвідкривається через нього і резистор 4, 7 (кОм) починає заряджатисяконденсатор 1000 (мкФ). При цьому напруга на ньому плавно зростає ічерез резистор 10 (кОм) надходячи на вхід польового транзистораIRF9540.
Транзистор поступово відкривається, плавно збільшуючи напругу навиході схеми. КТ503В закривається. Конденсатор розряджається навхід IRF9540 через резистор 4, 3 (кОм). Після розрядки конденсаторасхема перестає споживати струм і переходить в режим очікування.Споживаний струм у режимі очікування незначний.
При необхідності змінити час розпалювання та загасаннясвітлодіодів:
1. Для збільшення часу розпалювання потрібно збільшити опіррезистора 4, 7 (кОм). Для зменшення – зменшити :)
2. Для збільшення часу загасання - провести ті ж маніпуляції зрезистором 4, 3 (кОм).
3. Можна ще поексперементувати з величиною ємності (головне неставте номінал напруги нижче 16В).
Необхідні елементи:
1. Ємність 16В, 1000мкФ
2. Транзистори КТ503В, IRF9540
3. Резистори 750Ом, 10кОм, 4, 7кОм, 4, 3кОм.
4. Діод КД522Б
Можливо застосування зарубіжних аналогів!
Схема витримає хоч 10 метрів світлодіодної стрічки влегку :) (правда, можливо, полівик доведеться охолоджувати).
