Поділився зі мною один "драйвівчанин" картинками, з розмірами, адаптера салонного фільтра для ВАЗ 2108-99.
Роздрукував їх, але не зійшлися розміри. Підганяти масштаб. Нестав, вирішив накреслити сам, розміри є.
Встановив програму Компас 3d v.13 demo-версію, оновив у пам'ятізнання, здобуті в інституті і почав "творити". > Накреслив, вирізав на папері і почав ламати голову, що до чого кріпиться, перерив купу картинок та інформацію по установці, в результатізнайшов косяки всіх, без винятку, картинок в інтернеті, а саме — увсіх вказані габаритні розміри, не вказані точки ( місця) вигинів, для кріплення між собою, окремих частин.
Витратив час, додумався що куди гнути і де робити нахльост.

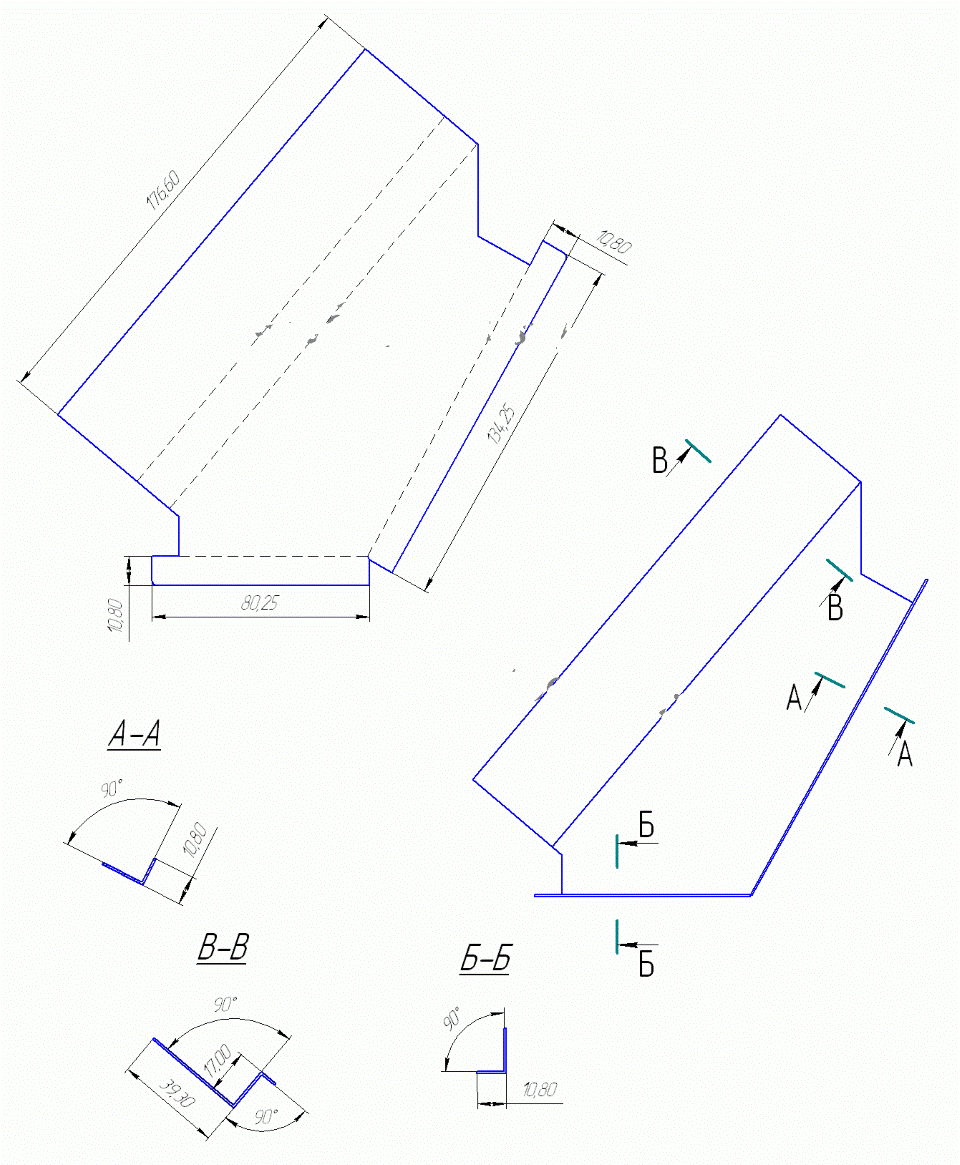

Всі ці нюанси відобразив у своїх кресленнях. .
--------------------------------------
Завантажив програму звідси: home.kompas.ru/download/
Завантажити архів з кресленнями звідси:yadi.sk/d/tLsL2-C5c9xNo
Зміст архіву:
— креслення (масштаб 1:1)
-картинки, з яких зроблено креслення

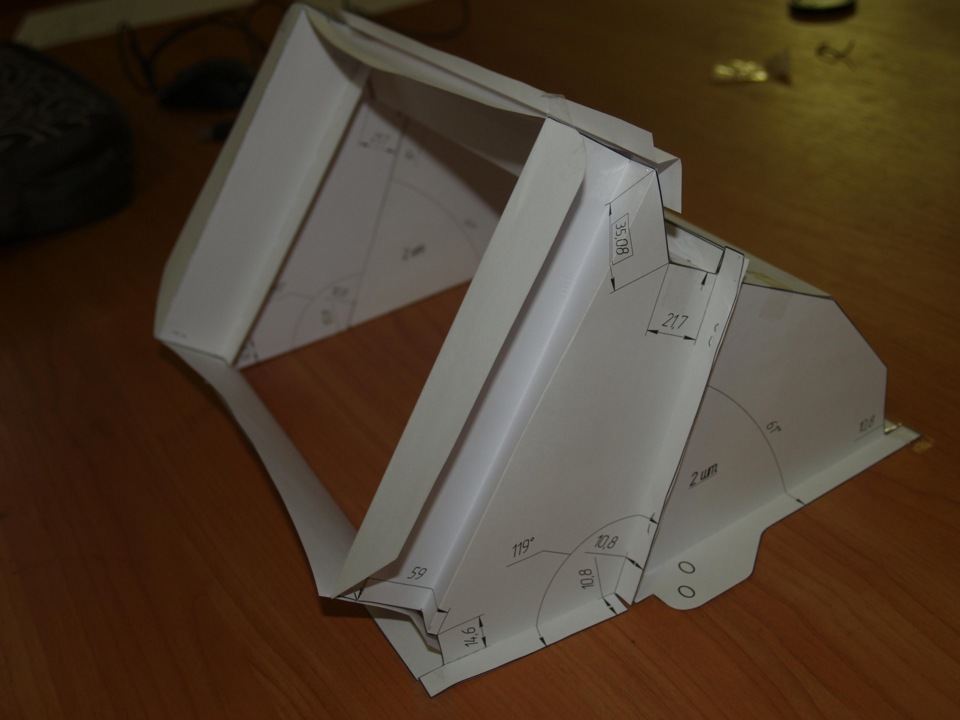

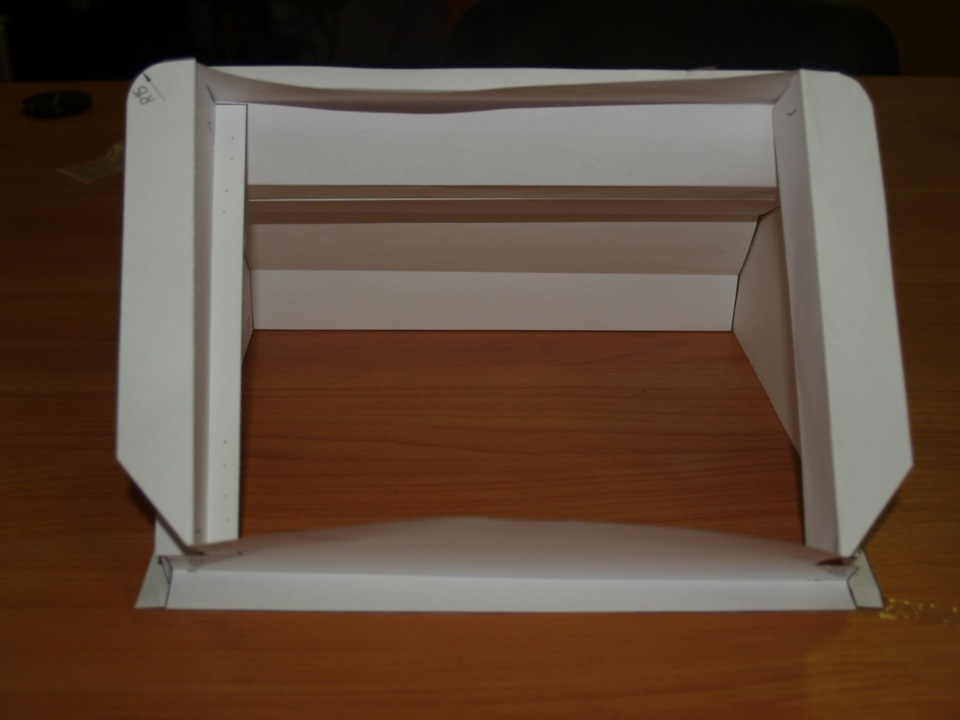

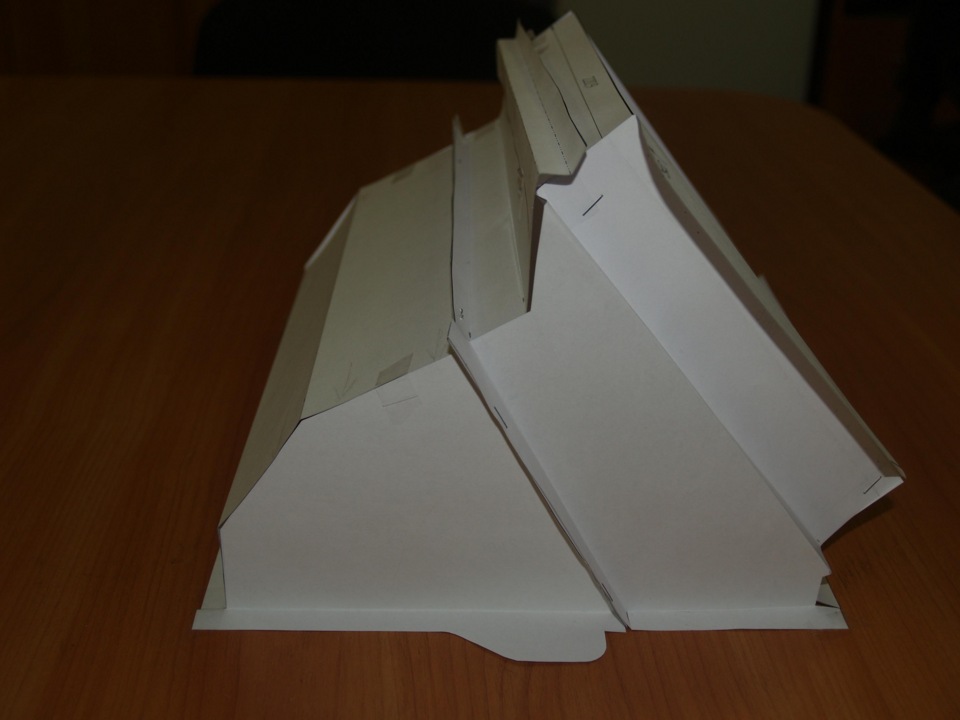

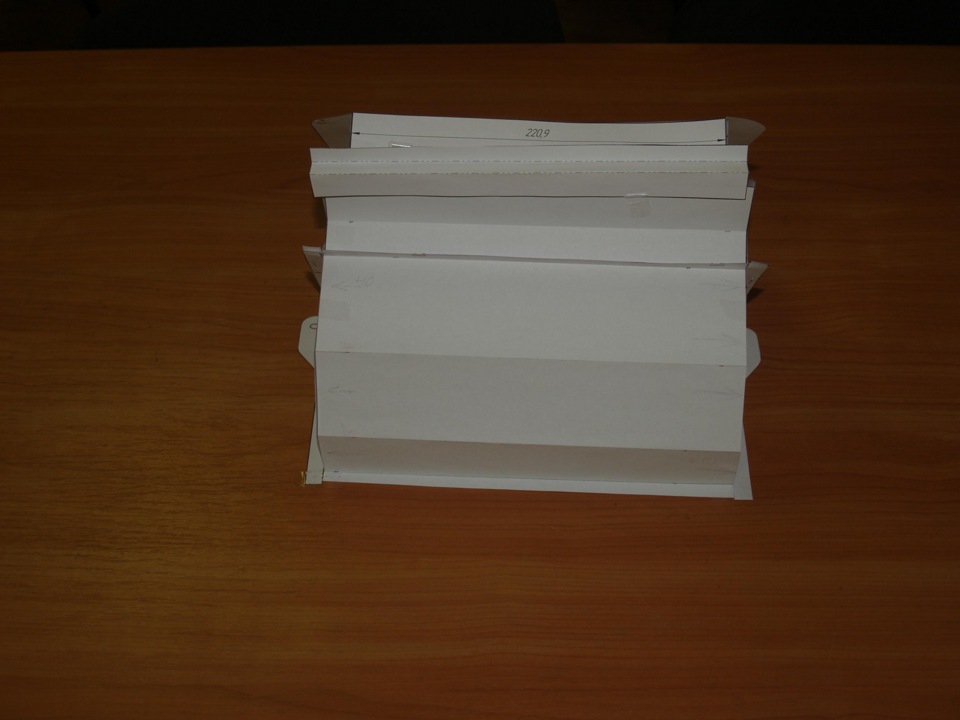

-фотографії того, що вийшло (на папері). . На ринках фільтрів дляВАЗ 2110 безліч, рекомендую, перед складанням адаптера, купитифільтр, т.К. Розмір фільтра може не збігтися з посадковимирозмірами адаптера.
Людина, яка поділилася картинками адаптера сказала, що привстановленні фільтра, виявилося, що ширина фільтра менша (підклавсплен), Собі ще не робив, так що … маємо те що маємо)
Будуть питання чи пропозиції — пишіть.
Коментарі20
Для щасливих власників 3д принтера або для тих хто знає де надрукувати. Натрапив на 3д модель власне посилання 3dtoday.ru/3d-models/khob…adapter_salonnogo_filtra/
а не підкажеш який фільтр йде в нього за розмірами? я знаю що від десятки, але вони різні є
[email protected] Будь ласка скиньте мені схемку, а то я замучився ковтати пил у своїй заплатці.
Посилання на завантаження архіву з кресленнями знаходиться в б.ж.
Дуже корисна річ! Дякую за розроблену та надану для всіх розробку.
Привіт, схоже, посилання на креслення вже застаріло, був би дуже вдячний якщо пришлеш мені на пошту [email protected]
привіт. перезалив архів з кресленнями. скачування доступне.
Велике Дякую!
завжди будь ласка.
якщо не хатруднит скиньте креслення формату cdv тобто компас на [email protected]
друже підкажи яку версію компаса використовував? не можу відкрити файли!(((
То я ж у топіці вказав посилання для скачування програми.на момент написання статті, версія компаса, швидше за все, була старша, але остання версія завжди відкриває креслення, збережені в попередній версії.
звідти скачування закінчувалося з помилкою (питання вирішено завантажило останню версію! шукаю відповідний метал, щоб різався не важко!)
Різати те таке))) у мене ось лежать вирізки, не знайду пристосування зігнути рівно.
читав в основному в тисах і за допомогою двох куточків для жорсткості гнуть молотком гумовим! у мене тільки залізний є, так що пробуватиму, вже нарізав нержавіючу сталь!
спасибі велике! зараз буду тренуватися на папері!-)
завжди будь ласка. До речі, коли виводитимеш на друк, подивися масштаб. Оскільки деякі розміри не влізуть на аркуші формату А4, потрібно буде їх трохи скомпонувати ... Я виводив на один великий аркуш А1 - не помітив цього.
ок!якраз роботу на завтра відклав, на папері під економлю!)
прочитав - дякую
Підкажи пароль на відкриття архіву. заздалегідь вдячний
