по цій розпинці можете робити свапи з М20 на М50. (часто ущіплюютьхлопці саме перехід з м20 на м50) Я перейшов з М30 на м50. Так яквін дешевий все доступно, але в майбутньому можливо поставлю назадсвій м30 діл то там на 2 дні.

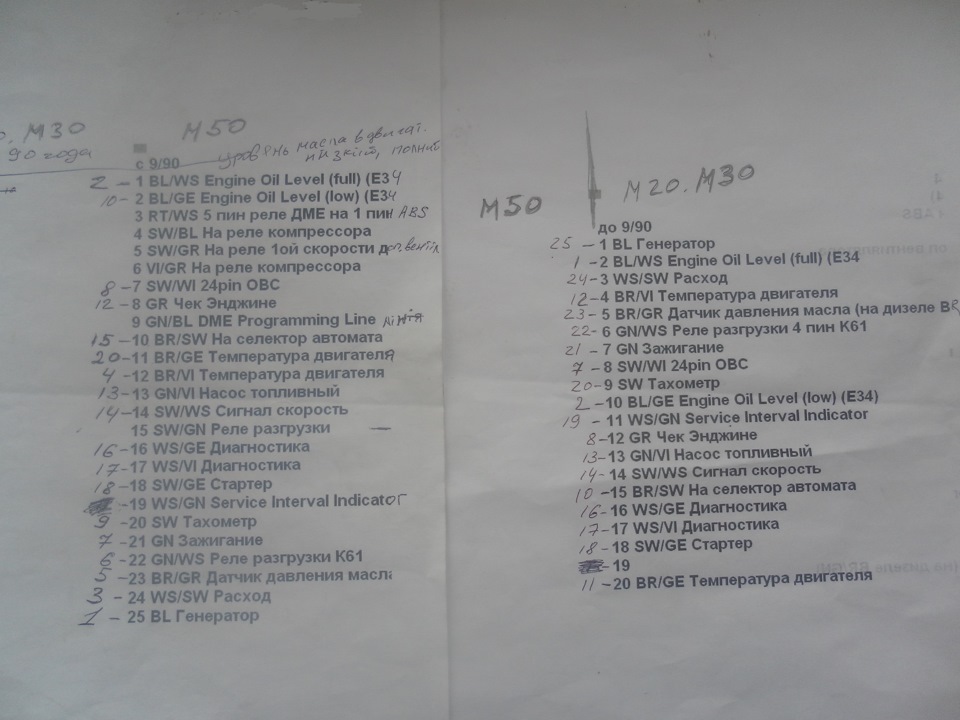

до 9/90 20 пін на двс м20-м30
1 BL Генератор
2 BL/WS Engine Oil Level (full) (E34
3 WS/SW Витрата
4 BR/VI Температура двигуна
5 BR/GR Датчик тиску масла ( на дизелі BR/GN)
6 GN/WS Реле розвантаження 4 пін K61
7 GN Запалювання
8 SW/WI 24pin OBC
<
9 SW Тахометр
10 BL/GE Engine Oil Level (low) (E34)
11 WS/GN Service Interval Indicator
12 GR Чек Енджіне
13 GN/VI Насос паливний
14 SW/WS Сигнал швидкість
15 BR/SW На селектор автомата
16 WS/GE Діагностика
17 WS/VI Діагностика
18 SW/GE Стартер
19
20 BR/GE Температура двигуна
з 9/90 25 пін м50
1 BL/WS Engine Oil Level (full) (E34
2 BL/GE Engine Oil Level (low) (E34)
3 RT/WS 5 пін реле ДМЕ на 1 пін ABS
4 SW/BL На реле компресора
5 SW/GR На реле 1ої швидкості додаткового вентилятора
6 VI/GR На реле компресора
7 SW/WI 24pin OBC
8 GR Чек Енджіне
9 GN/BL DME Programming Line
10 BR/SW На селектор автомата
11 BR/GE Температура двигуна
12 BR/VI Температура двигуна
13 GN/VI Насос паливний
14 SW/WS Сигнал швидкість
15 SW/GN Реле розвантаження
16 WS/GE Діагностика
17 WS/VI Діагностика
18 SW/GE Стартер
19 WS/GN Service Interval Indicator
20 SW Тахометр
21 GN Запалювання
22 GN/WS Реле розвантаження К61
23 BR/GR Датчик тиску масла (на дизелі BR/GN)
< 24 WS/SW Витрата
25 BL Генератор

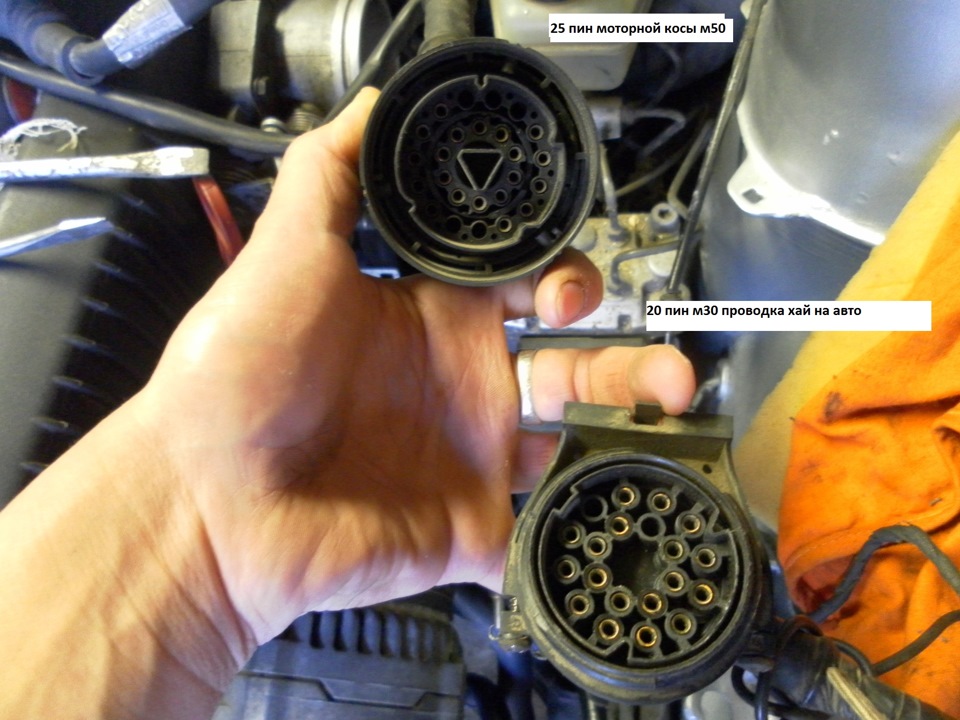

> я брезав колодку на 20 пін з авто.

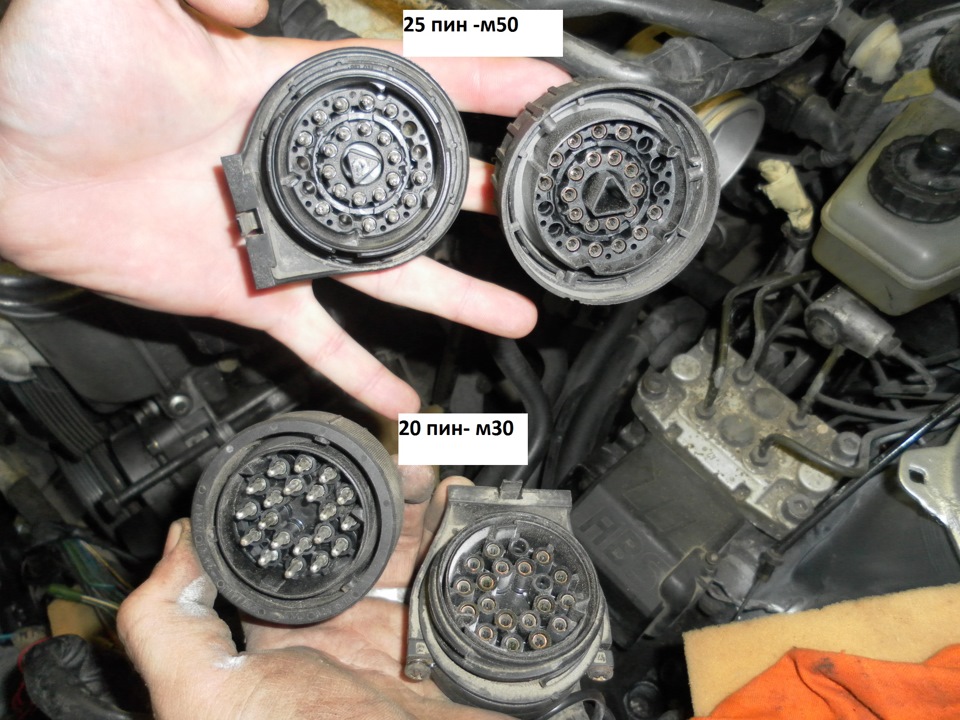

колодка з м50

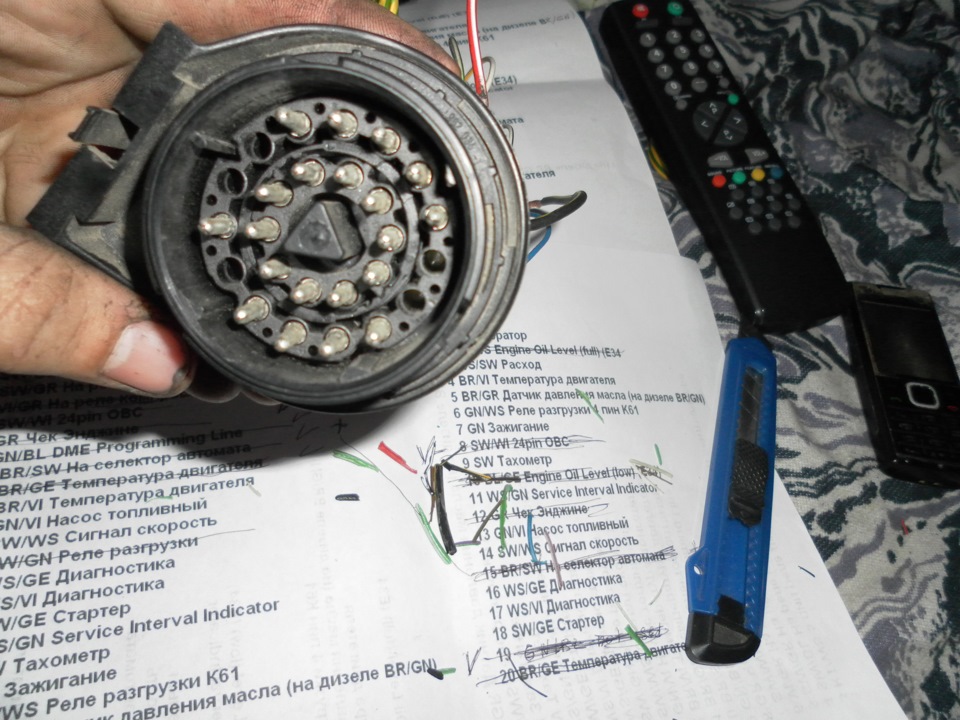

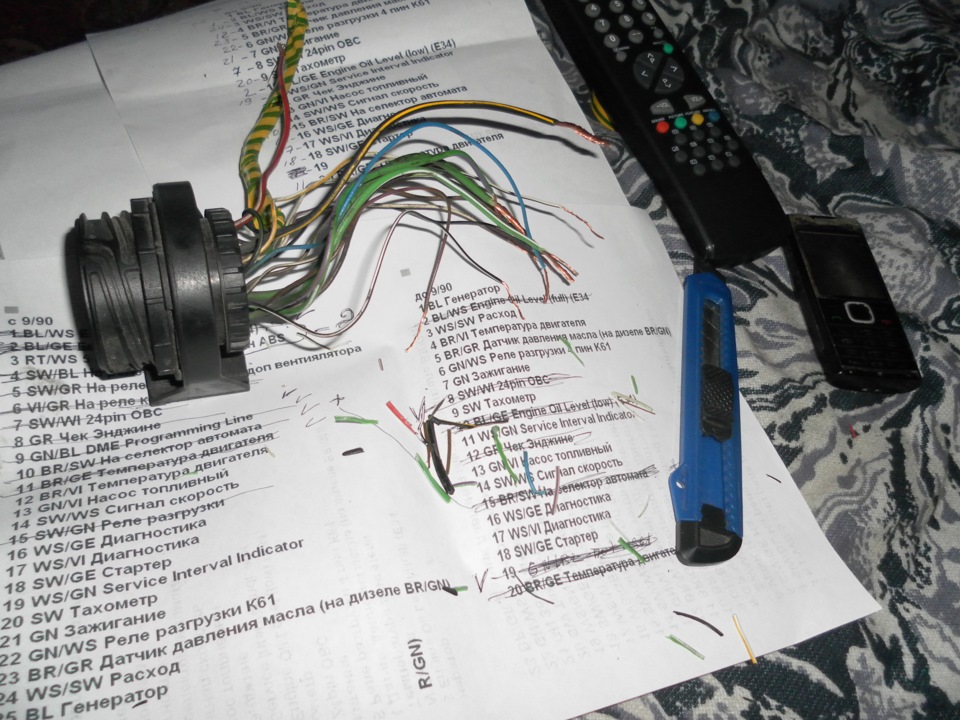

ті дроти які не будуть використані краще обмотати, щоб не заважаликолодку з авто відразу все не ріжте. Кусайте по одному дроту.відкусив-зростив, наприклад-обрізав 1 пін з колодки м20-м30 зростивз 25піном колодки м50, наступний…
Коментарі19
Доброго часу доби, за твоєю схемою я вирішив з м20 на м50 Сіменс мм 40.1. Тепер купив проводку від е39 м52. Може їсти схема для зрощення коси е34 і м52?
Робив розпинування по фотці, але двигун не реагує, спробую по твоїй.
Пацани допоможіть пробити косу м50, точно яка вона сименс ванос без ванос.
Здрастуйте, зі святом всіх панове! У вас м50 на якій проводці на сименс або на бош? І чи підійде за вашою схемою підключити з м20 на м50 сіменс?
Схема підходить, я ставив М50 Сіменс
Досі їздиш? Я ось щойно замутив за схемою скоро заводитиму
Так. Ще не продав) удачі із запуском двигуна.
Привіт, не можу зрозуміти куди йде 3пін червоний, і чорно-фіолетовий залишився не підключений
У мене роз'єми м30 і м50 однакові виявилися, і перепинувати довелося всього пару проводків, навіть подумав, а чи не був він уже раз свапнутий))
Хлопці ось на старих мізках Simens стоїть лямбдазонд 4-х контактний, два контакти на датчик, а два на підігрів, я так зрозумів працює він на 5 вольт, а на Bosh 2-х контактний і працює на 1.2 вольта, так ось як би залишити лябдазонд із сіменса на бош?
Мені здається не як. точно не знаю. лябд з сименса на інших мізках працювати не буде. і сплав там датчика також інший не вірні будуть показання. (а навіщо? дешевше ж купити бош, сіменс дорого навіщо переробки?)
Він від туди не вилазить, може можна його залишити, тоді купувати доведеться
Мені здається краще купити чіп з прошивкою безлямб більше користі буде і за ціною дешевше
З тим, що після підключення датчика ДМРВ мотор йшов у рознесення - це був підсмоктування повітря. Незрозуміло ще одне знаходжу розпинування 25-ти пінового роз'єму, так скрізь є pin1 і pin2, але на моєму роз'ємі їх фізично немає, мотор з повнопривідно...
Вище є розпинування. все по ній роблять свапи. У тебе нема pin1 і pin2 .(це рівень моторного масла. pin1 -повний. pin2 -низкий) підкинь з датчика на прилад пару проводів тай і все.
Звапнув з pin25 на pin20 мама на кузов стоїть pin20 з коси pin25 ось я його пересадив на тата pin 20.1 Тепер така справа на піні 20 залишилося два дроти які пов'язані датчики масло на піні 25 судячи з розпинування вище то там пін 1 пін 2 взагалі відс...
Я вже не пам'ятаю що там до чого, але можу сказати що, щось не правильно підключено, або підключений зайвий провід. потрібно дивитися. Я коли робив абс спочатку неправильно підключив провід червоно-білий кинув на запалення тоді також не глохло від кл...
Здоров, підкажи а abs у тебе заробив? у мене почала горіти лампочка abs і них.а не працює. 8 провід з колодки м50 точно не потрібно нікуди підключати?
привіт! ні ABS теж не працює, і горить лампочка. Але можна підключити, мені раніше розповідали як підключати, правда я вже не пам'ятаю як .так руки і не дійшли до абс.8. GR Чек Енджіне підключив до свого 12
