Всім привіт)
Давно нічого не писав, часу не вистачає. З машиною все ок, тількидатчик зовнішньої температури накрився) Але наступного тижня вжеприїде.<
У мене телефон Samsung Galaxy S7 з підтримкою бездротової зарядкиКористуюся нею часто (зарядка китайська)
Ще раніше побачив на Youtube реалізацію бездротової зарядки в авто, це мене зацікавило)
Для цього розібрав зарядку свою зарядку.Зняв з авто полицю підмагнітолою, приклеїв зарядку до полиці, підключив від звичайноїзарядки, поставив телефон і запрацювало)) Зарядка пішла)
< /Варіант живлення безпосередньо від прикурювача я відкинув, хотів щоб можна було відключати зарядку Купив перетворювач DC-DC12-5в реле задніх протитуманних фар ВАЗ 23.3777 ньому і кнопку безфіксації.Реле 23.3777 вибрав тому що є можливість вмикати-вимикатикнопкою без фіксації, і автоматично вимикати зарядку привідключенні запалювання.
На платі є світлодіод індикації роботи зарядки, просто просвердливмаленький отвір)
/>
Зарядку встановив ще перед НГ, 3 місяці політ нормальний) Швидкістьзаряду непогана, але менше ніж по дроту.
Схему підключень реле взяв ТУТ

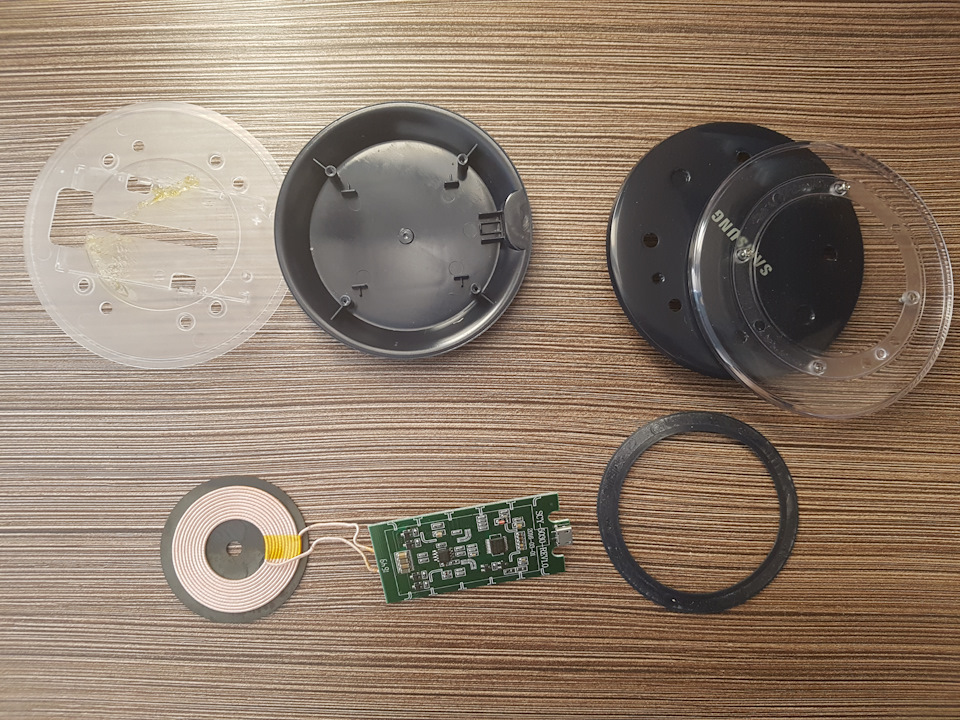

Розібрано бездротове зарядка

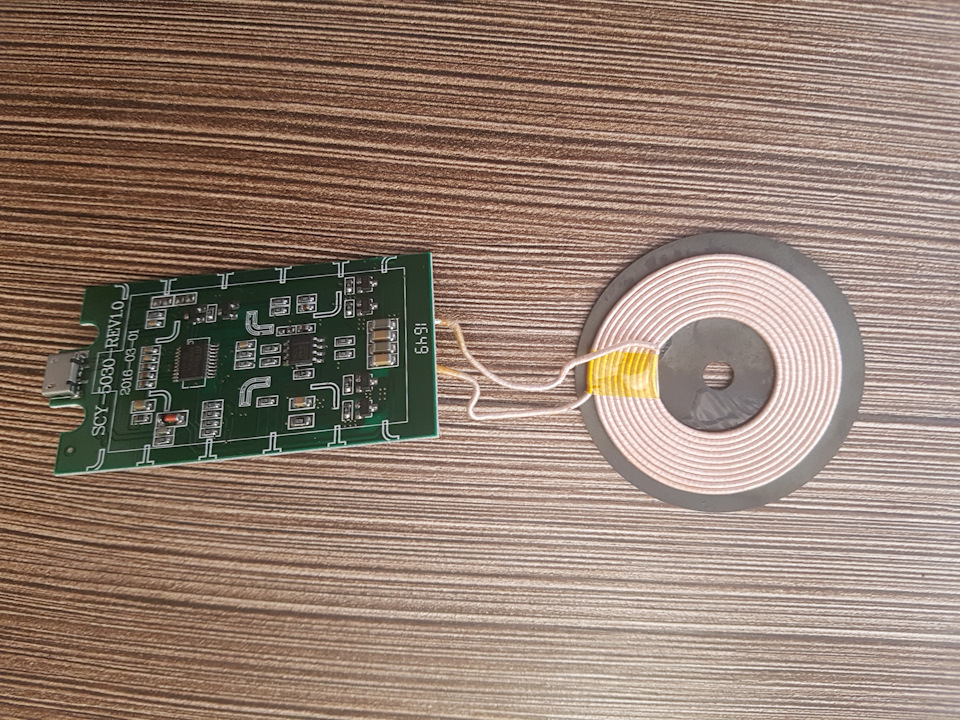

Те, що нам потрібно

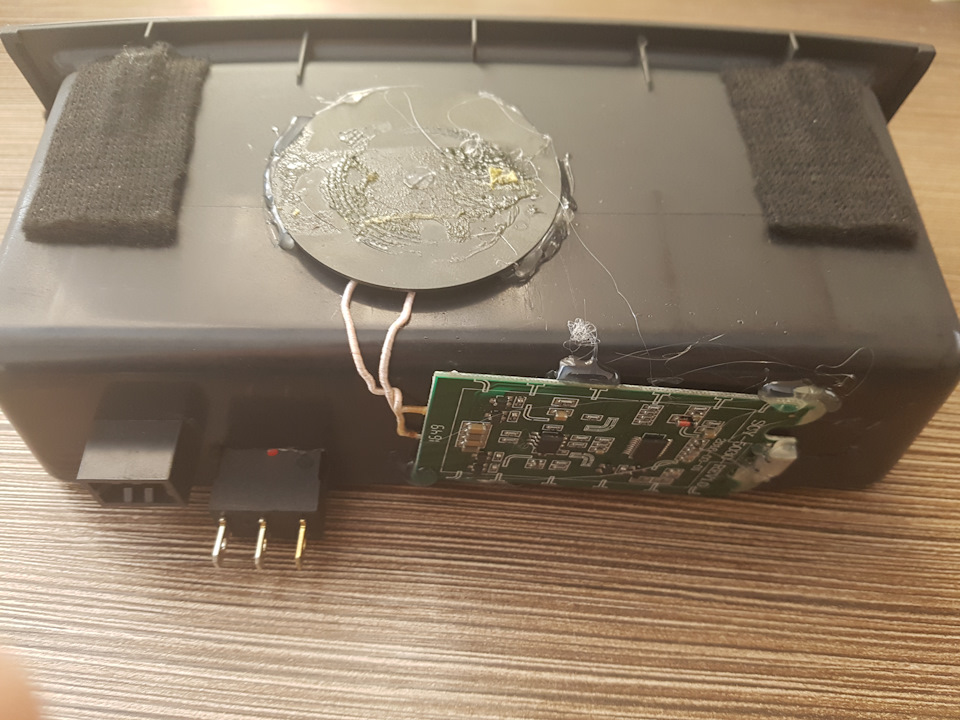

Перша примірка

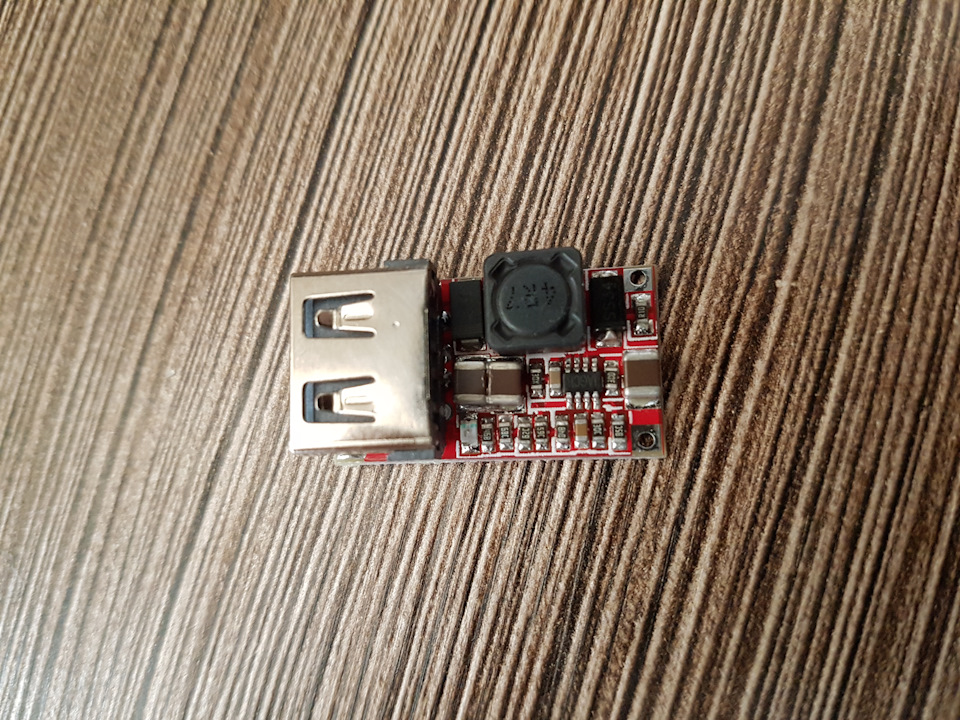

Перетворювач DC-DC 12-5v

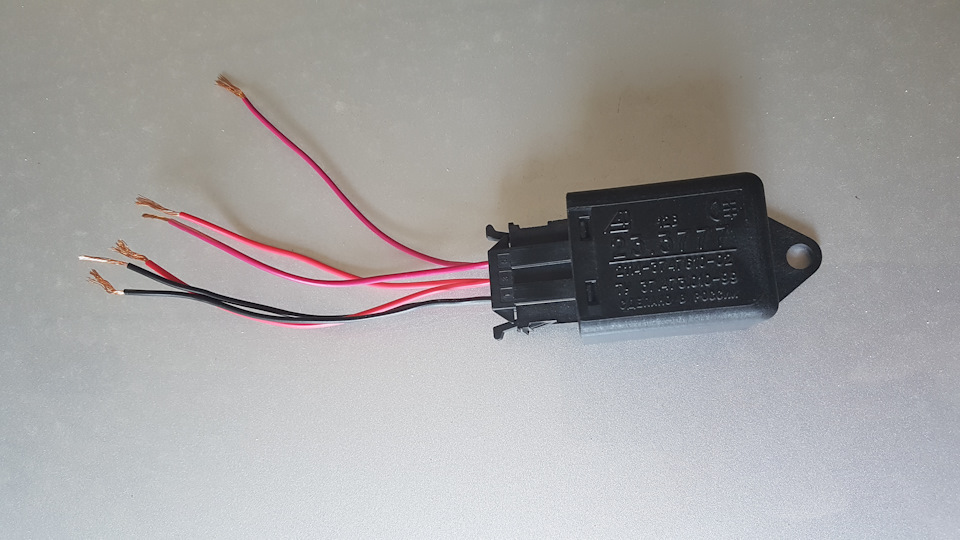

Реле задніх протитуманних фар ВАЗ 23.3777
Зібрана схема
Підключень до прикурювача
Кнопка зліва вкл/викл зарядку
Приклад роботи:
Коментарі15
А навіщо кнопка?
Для увімкнення/вимкнення зарядки
Вона сама вимикається коли нічого заряджати ... ви блоки теж вдома з розетки висмикувати?
Діод горить постійно, і коли батерея зі 100% падає до 99% зарядка вкл, заряджає до 100 і так по колу
А, зрозумів, тоді так, є сенс відключати
Хоча дивна логіка, я свій ложу в мене доходить до 100 і все, так 100 і тримається, не падає до 99.
Зарядка китайська, можливо тому, та й уже майже 3 роки як продав мегана)
Дуже класно, ось якщо можна було закласти так щоб на кнопку не натискати ... а як завів просто телефон поставив на зарядку, було б на 100%
Так навіть простіше зробити, але я хотів на кнопку
а не думав простенький легкий кінцевик поставити, телефон кладеш-зарядка вмикається.
Зарядка так і працює, просто коли 100% заряду, вона відкл, і при 99 вкл, і так буде вкл/вимк
теж думав про це після покупки S8. але телефон і так завжди заряджений, а їжджу мало. тому відклав цю справу
Відмінна реалізація ідеї! У мене S8, треба буде так само зробити! Тільки тонкий силіконовий килимок покласти на полицю, щоб телефон там не їздив з кута в кут)
У мене чохол СофтТач, не їздить) Але купуй зарядку якісну
простіше набір купити І модуль 12-5 помічніше ампера на 3
