На початку 2000-х концерн VAG широко впроваджував дизельні силові агрегати з паливною системою на основі насос-форсунок. У гамі двигунів були агрегати об'ємом від 1, 2 до 5 літрів.
br>До появи двигунів 1.2 і 1.4 TDI у концерну VAG ніколи не було 3-циліндрових агрегатів (після них 3-циліндрових дизелів не було, а ось 3-циліндровий мотор 1.0 TSI з'явився в 2015 році) Для довідки зазначимо, що на початку 2014 року на дрібносерійному гібриді VW XL1 з'явився 2-циліндровий дизель робочим об'ємом 0, 8 літра. Вибрати і купити контрактний двигун 1.2 TDI, 1.4 TDI ви можете на сайті компанії «АвтоСтронг-М».
1.4 TDI встановлювали на наступні моделі автомобілів:Audi A2 75 к.С.(AMF, BHC), 90 л.С.(ATL) 70 л.С.(BNM), 75 л.С.(AMF), 80 к.С.(BNV)
Skoda Roomster 70 к.С.(BNM), 80 к.С.(BMS, BNV)
VW Lupo 75 к.С.(AMF), VW Fox 70 к.С.(BNM)
VW Polo 75 к.С. (AMF, BAY, BNM, BWB), 80 к.С. (BMS, BNV) 3-циліндровий турбодизель 1.4 TDI належить сімейству дизелів EA 188 і був створений на основі двигуна 1.9 TDI після "відділення" одного циліндра. Звучить просто, але складнощів достатньо. Справа в тому, що на колінвалі 3-циліндрового двигуна доводиться розставляти кривошипи через 120 градусів (ділимо 360 ° на 3 - отримуємо 120 °). Одночасно виникають проблеми з балансуванням і моментами інерції, що виникають під час роботи двигуна з трьома циліндрами. На такому двигуні поршні не рухаються в протифазі, як у випадку 4-циліндровим коленвалом. Знову ж таки, на 3-циліндровому двигуні такти стиснення і займання відбуваються через ті самі досить великі кути, що знову ж таки вносить дисбаланс у його роботу. Через неврівноважені моменти сил інерції 3-циліндрового двигуна колінвал зазнає радіального биття і коливання щодо поперечної осі.
З цієї причини 3-циліндровий мотор 1.4 TDI просто не може обходитися без непростої системи балансувань і противаг. Причому всі балансири неможливо розмістити у відносно компактному картері. Тому у 1.4 TDI балансири перебувають у складі двомасового маховика, на шківі коленвала. У самому картері знаходиться балансирний вал з парою противаг, що працюють «у парі» з двома противагами на колінвалі. Ви все правильно зрозуміли - на 3-циліндровому колінвалі всього дві противаги, на 1- і 3-му кривошипах. Для реалізації тиску впорскування в 2000 бар у приводі ГРМ використовується зубчастий ремінь шириною 30 мм. У зубчастий шків колінвалу вбудований інерційний гасник, що знижує вібрац
Насос-форсунки наводяться потужними рокерами іонні навантаження. До того ж шків колінвала ще й складової:зовні - зубчастий вінець, всередині - маточина, що сидить на конусному хвостовику розподільного валу. Двигуну 1.9 TDI.
Проблеми і надійність двигуна 1.4 TDI

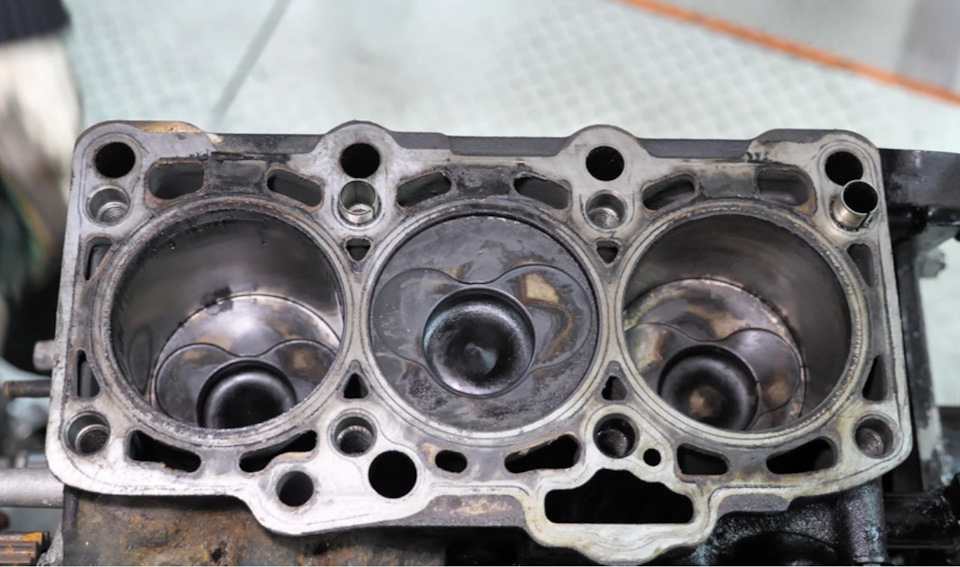

Виготовлений із сірого чавуну блок 3-циліндрового дизеля 1.4 TDI ремонтопридатний, на відміну від алюмінієвого блоку мотора 1.2 TDI, який вже при ослабленні болтів постіль коленвала.

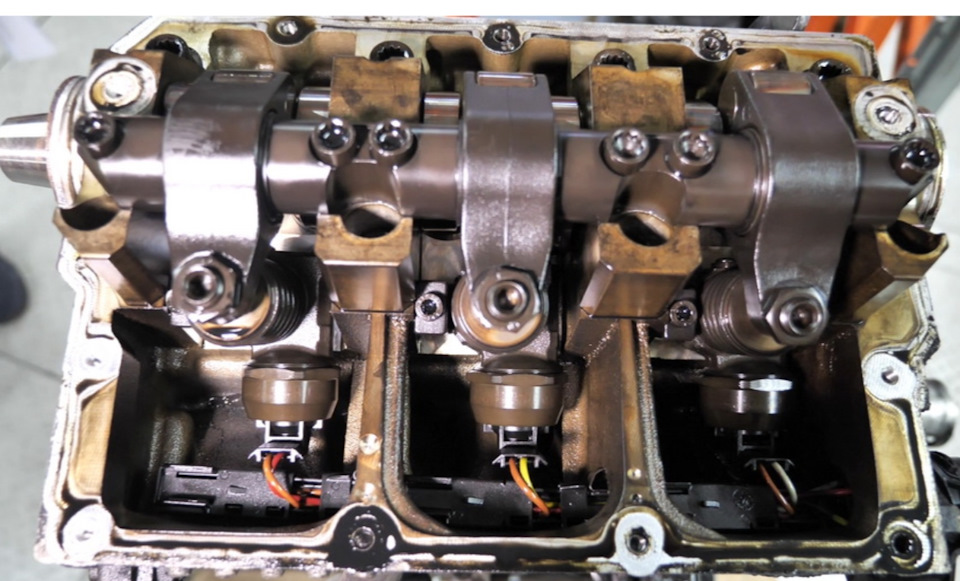

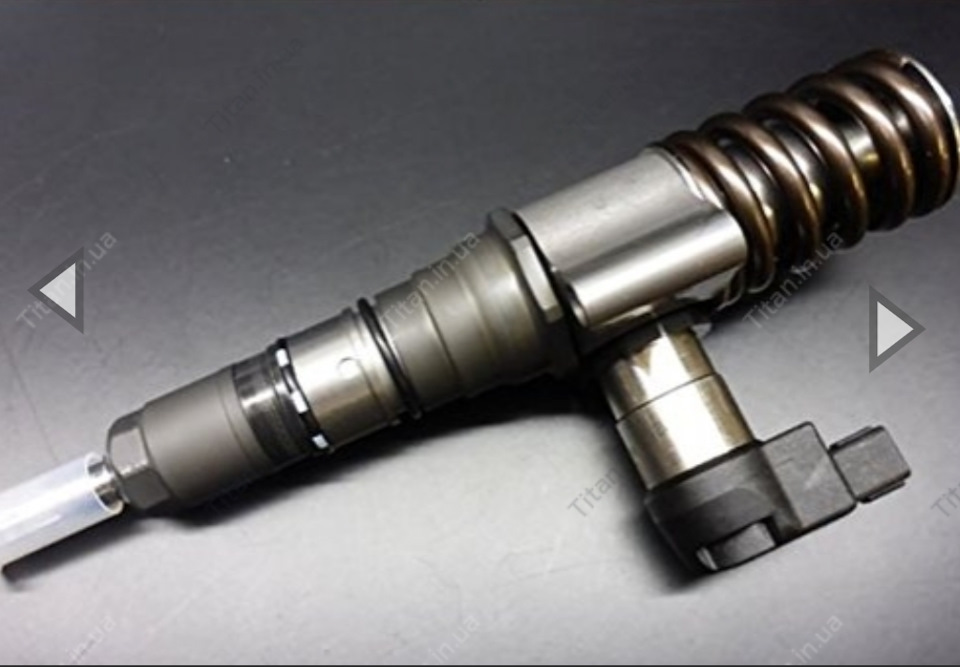

В алюмінієвій ГБЦ двигуна 1.4 TDI встановлені, так само, як і на моторі 1.9 TDI насос-форсунки, кожна з яких кріпиться однією притискною планкою, зафіксованою одним болтом. Згодом таке кріплення дає слабину, і форсунки починають хитатися у своїх гніздах. Все-таки, на них зверху тиснуть величезні коромисли, що наводяться розподільчим валом.
У міру того, як прогресує дана несправність, форсунки починають розбивати посадкові місця в ГБЦ. Принагідно порушуються ущільнення, і паливо, що подається і зливається з форсунок (канал подачі знаходиться в ГБЦ) починає йти або на поверхню ГБЦ, а звідти, масляними каналами стікати в піддон. Або паливо буде просочуватися в циліндри.

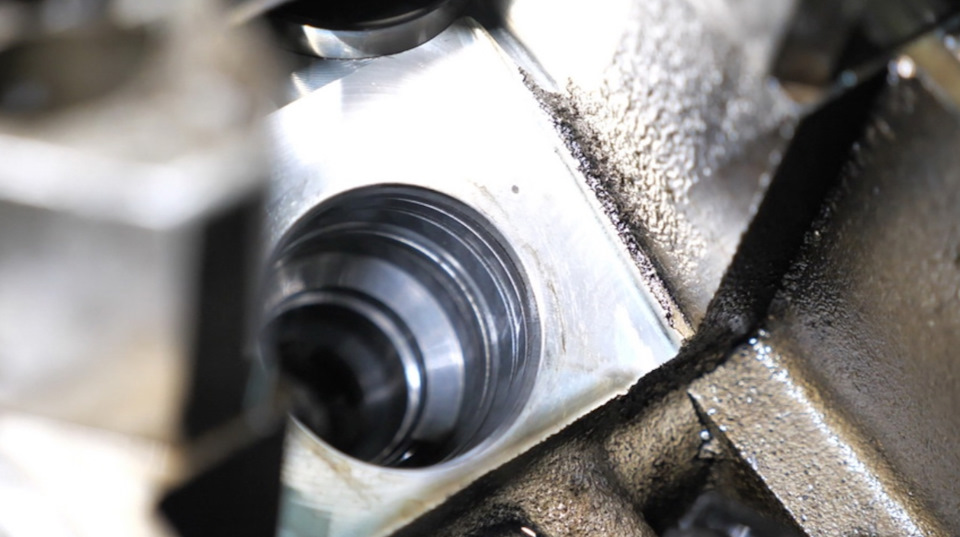

У колодязях форсунок видно вироблення на колі навпроти місця встановлення притискної планки.
До речі, двигуни 1.2 TDI і 1.4 TDI так ніколи і не отримали насос-форсунок, що надійно кріпляться двома болтами, як двигуни 2.0 TDI.
Паливний насос двигуна 1.4 TDI
Паливний насос шиберного типу подає паливо в розподільну трубку, встановлену в ГБЦ. У трубці паливо, що подається змішується з паливом, що надходить з «обратки». Паливо з обратки гаряче, воно підігріває паливо, що подається, щоб усі насос-форсунки отримували однакову за масою кількість палива.

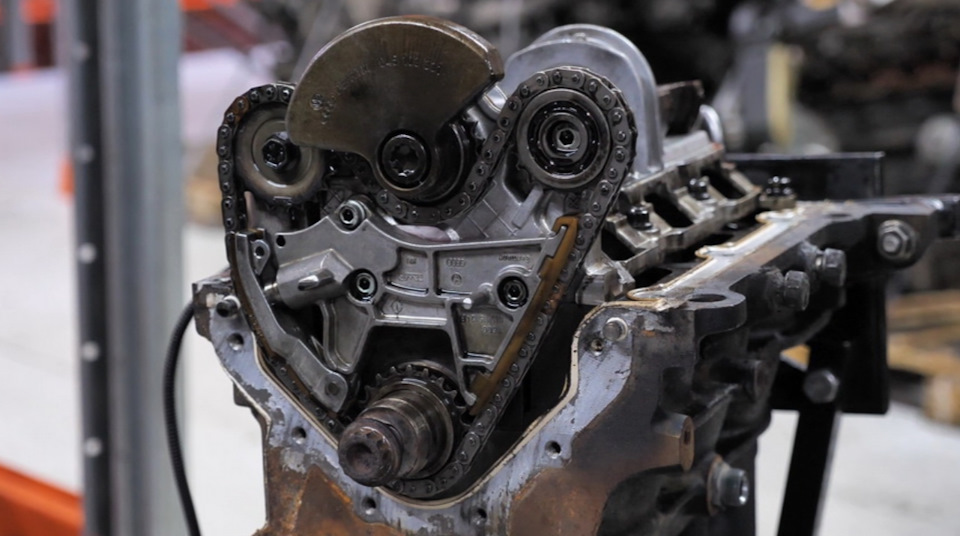

Паливний насос, як і на всіх двигунах з насос-форсунками, є одним цілим з вакуумним насосом. Він наводиться від розподільного валу. У міру зношування паливо починає проникати у вакуумну частину або просто стікає по блоку циліндра через слабке ущільнення. Одна проміжна зірочка та гідронатягувач. Ця конструкція обертається із швидкістю коленвала, наводиться від нього ланцюгом. Ланцюг з часом розтягується під впливом тих самих сил інерції, з якими бореться балансир і які впливають на колінвал. Вона може проскочити, принагідно пошкодивши хвостовик коленвала. У цьому випадку ремонт буде дуже дорогим, і якщо вчасно відчути таку поломку і відразу заглушити двигун. В іншому випадку, при зриві зірочки або руйнуванні ланцюга маслонасос припиняє працювати. І тоді двигун отримує дуже серйозні ушкодження. Є думка, що сильний негативний вплив на ресурс приводу балансира надає міська їзда з чергуванням циклів розгону та холостого ходу, а також улюблена багатьма «їзда в натяг». Взагалі, двигун 1.4 TDI здатний пройти більше 400 км. 3-циліндрові рекордсмени в Німеччині пройшли понад 700 км.
