В останнім часом стало модним трендом встановлювати "американськігабарити".
Якщо лампу підключити на штатну проводку, то при роботі сигналуповороту лампа габариту продовжує світитися, що не Стандартну лампугабариту переніс у секцію поворотника, і зібрав схемкуамериканського габариту. Для реалізації знадобилося:5ти контактнереле/>
— конденсатор 4700кмФ/25В
— діод 5817
— колодка для реле, термоусадка.

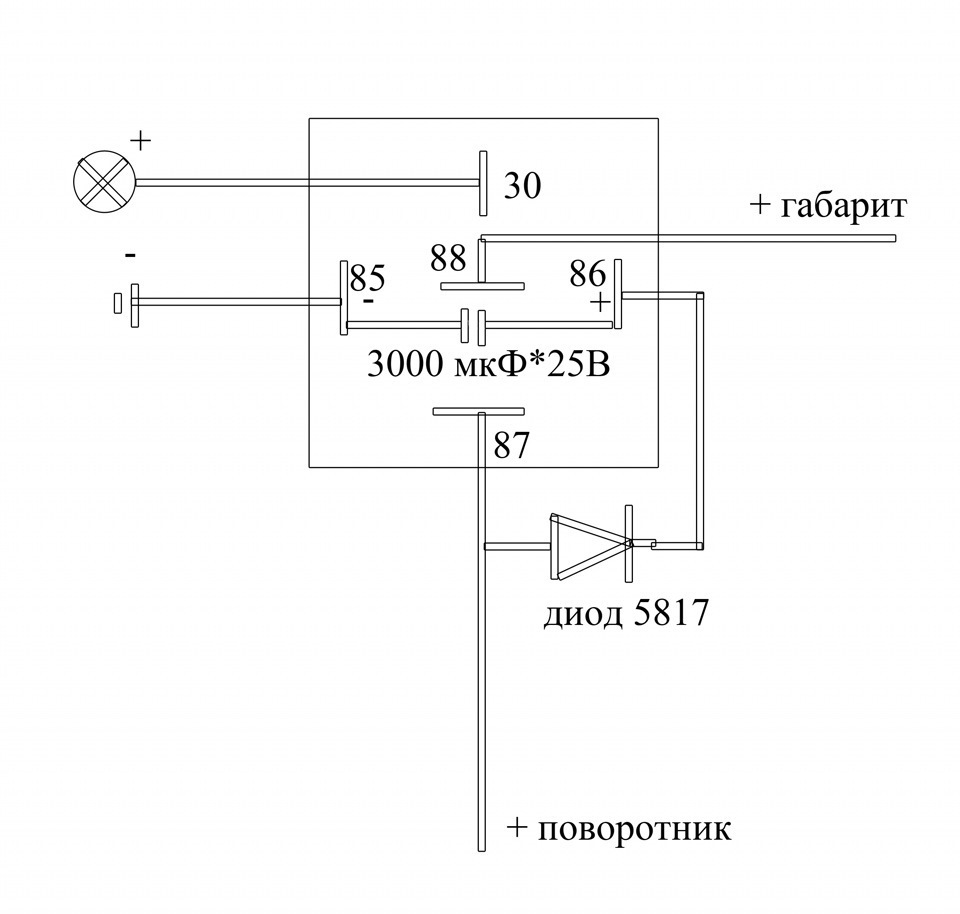

Схема американського габариту

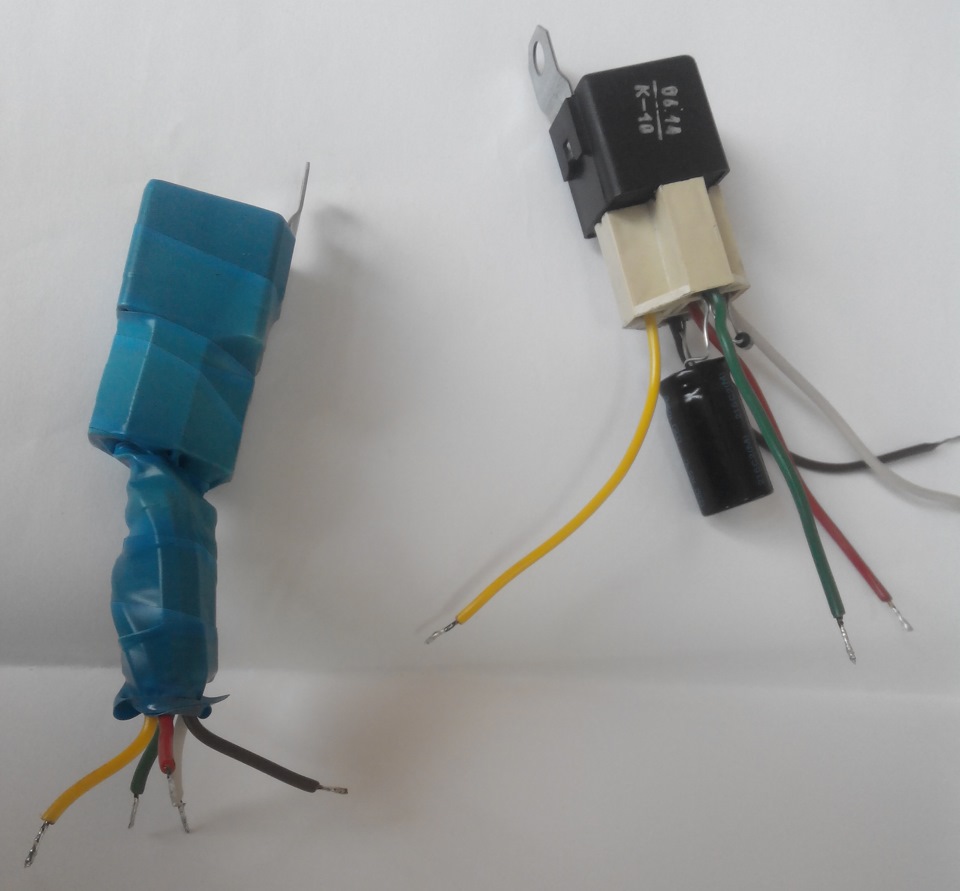

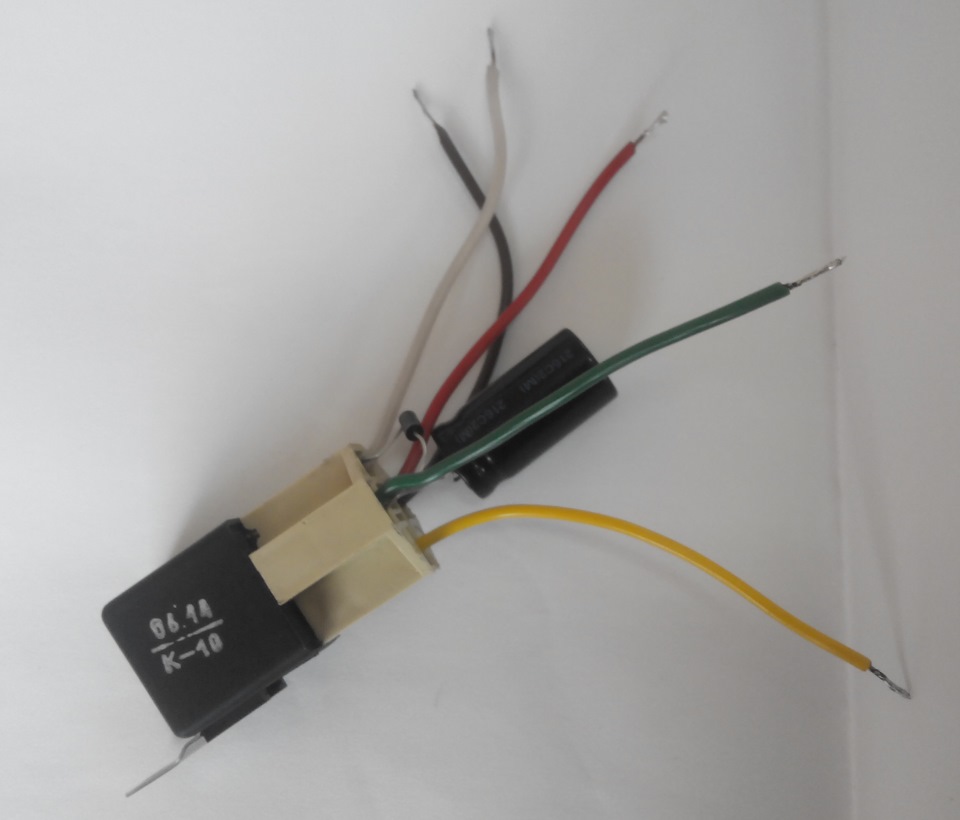

Отримав такі модулі

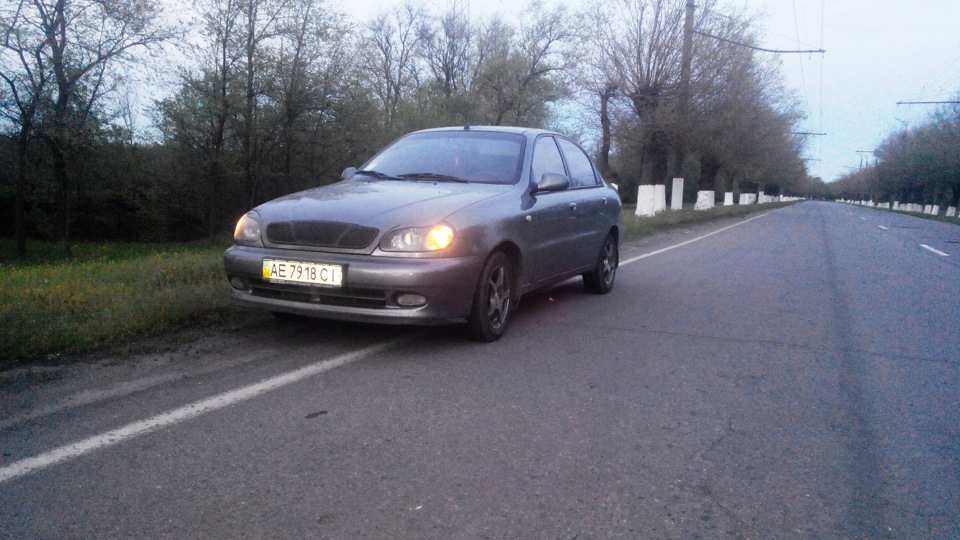

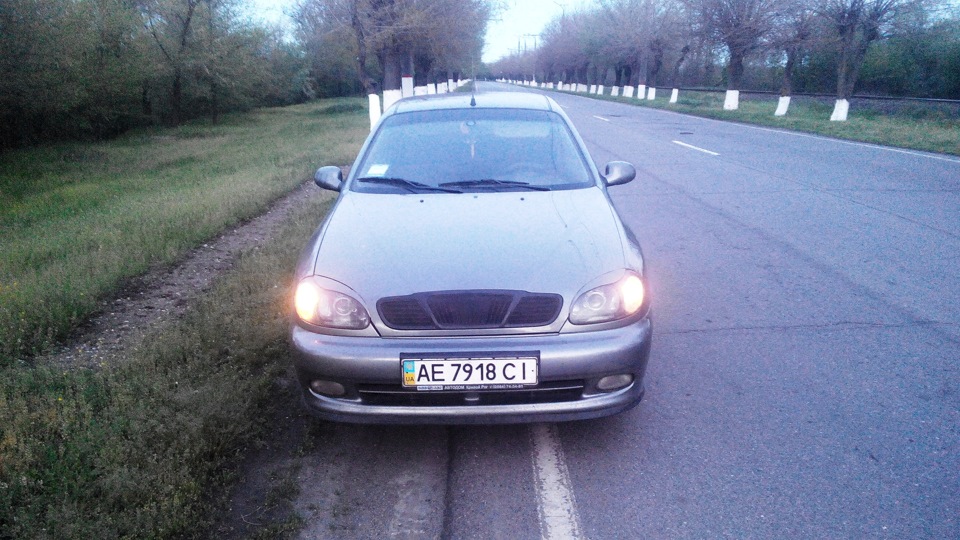

Фото зроблено на телефон якість не дуже!
Коментарі10
круто, дуже подобається
Виходить габарит горить, поки конденсатор заряджається?
ні. поворотник заряджає конденсатор! Реле живиться коденсатором, поки не приходить знову + поворотника! коли пропадає + поворотника, реле садить кондер, і вмикаються габарит!
і я так хочу! який бюджет на дві фари?
2 реле з посадковим місцем 70 грн, кондер діод-20 грн
а там лампочка одноконтактна?
там дві одноконтактні!
а діод можна інший? а менти за таке не чіпають?
2 Ампера і більше! не чіпали катаюся місяць!
2 тижні тому замутив собі те саме, тільки от червоний провід нікуди так і не став у нагоді!
