Дякую, йому окремий за такий докладний опис. Почнемо:

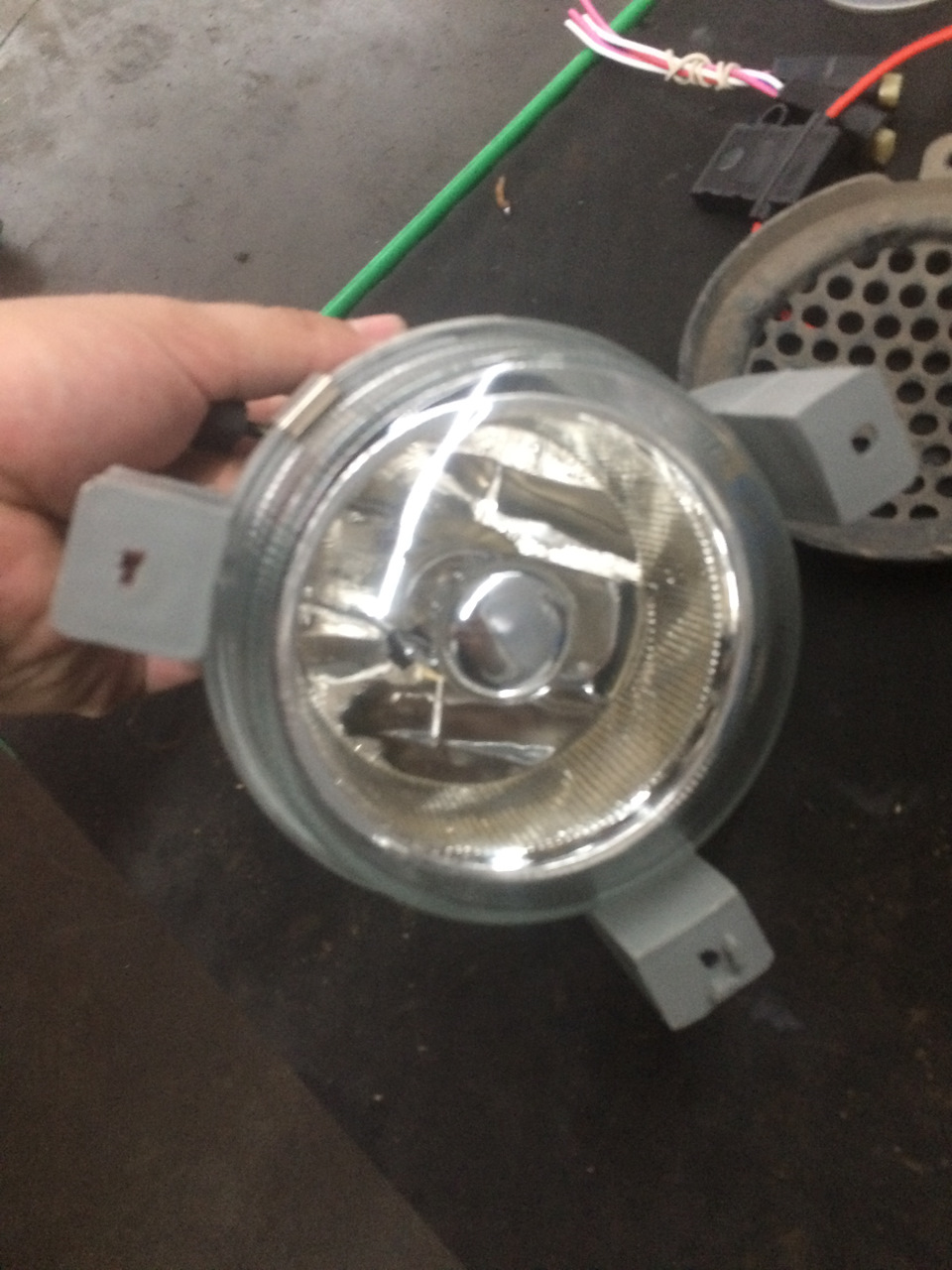

1. Фара ПТФ (96563277 - ліва. 96563276 - права) Замовляв тутДеталі.Зп.
фара
фара
2. Три метри дроту перетин 1мм (червоний "+" і синій буде "-")

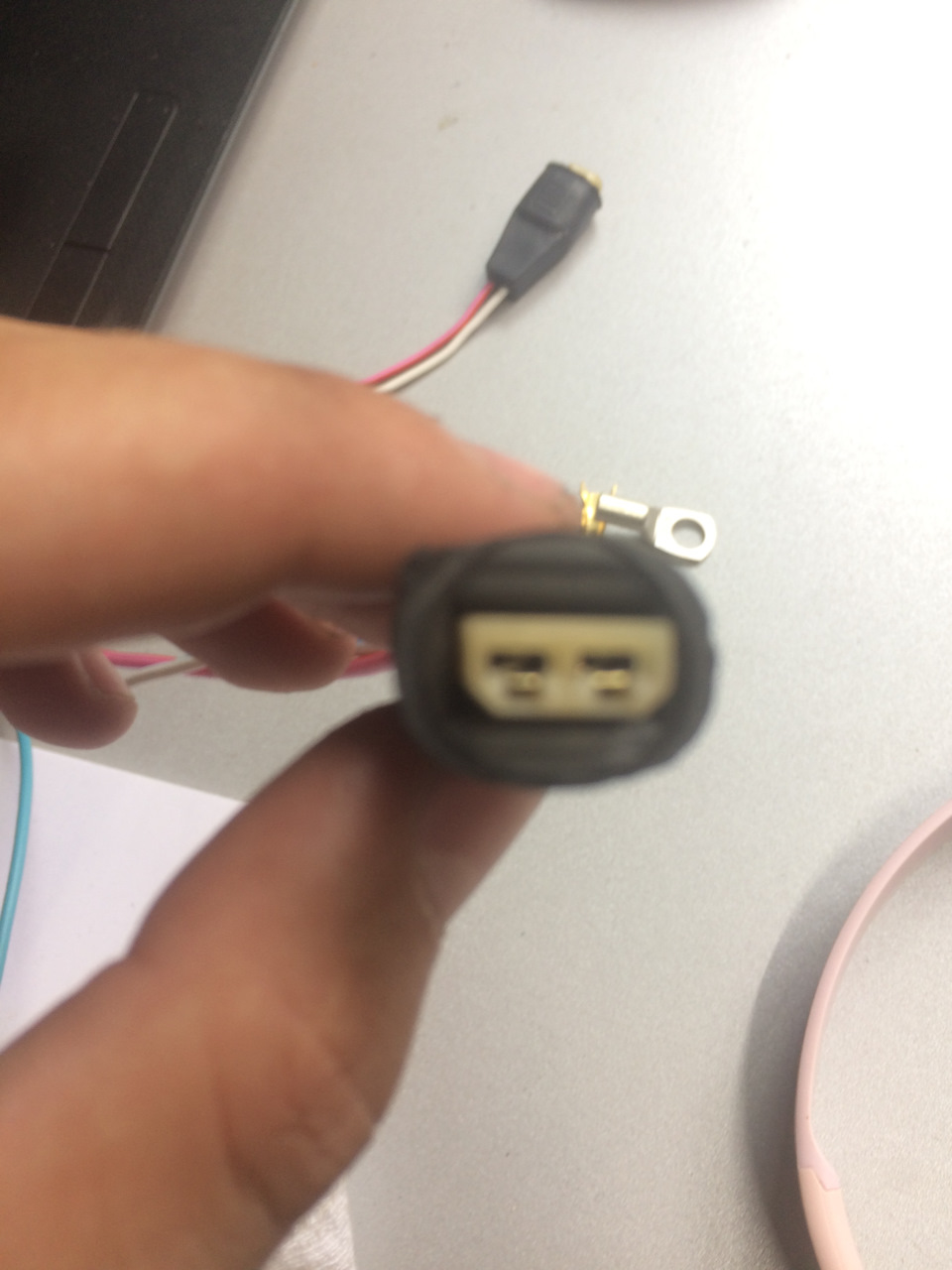

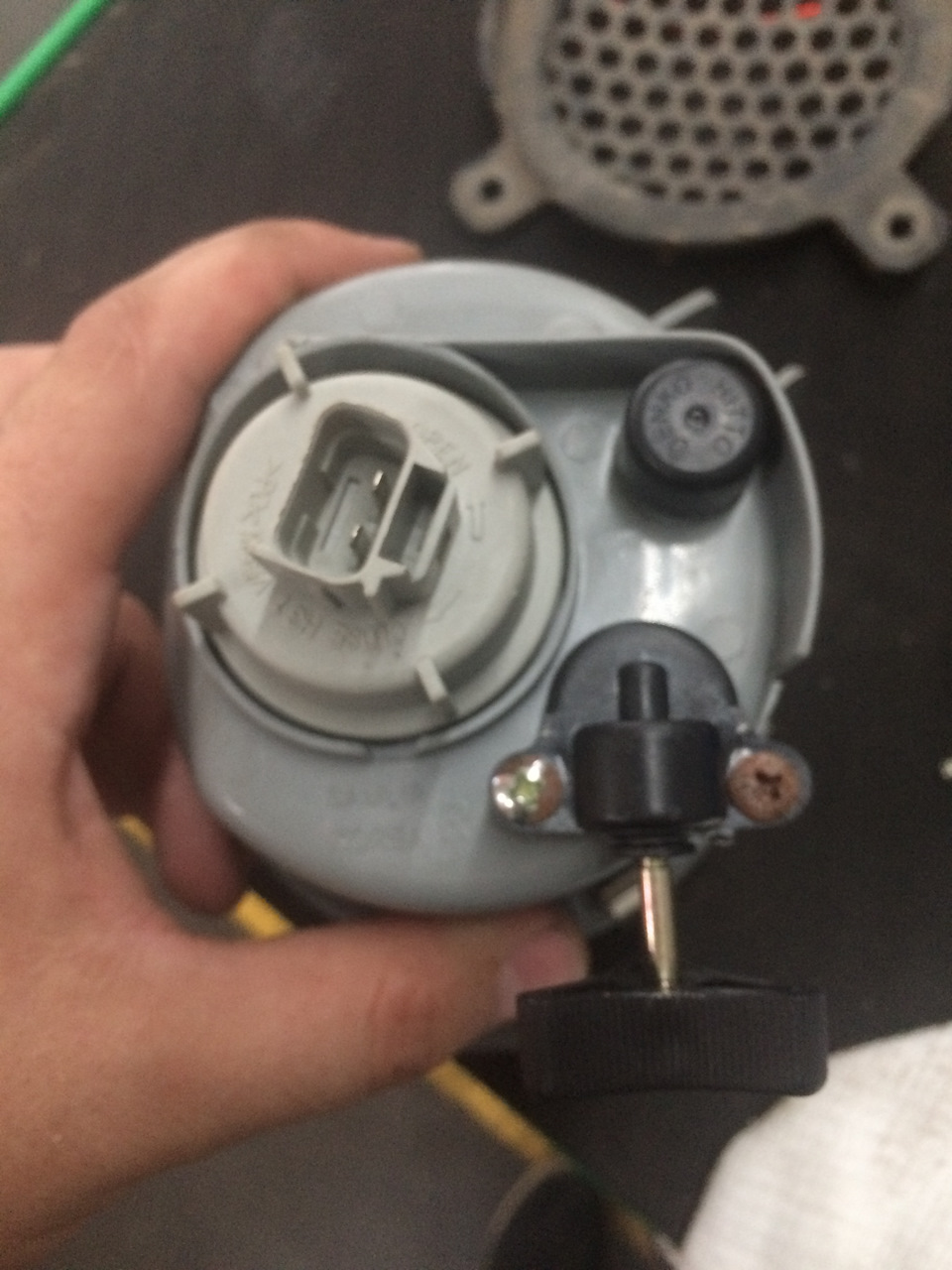

3. Роз'єми під фари (брал на ринку по 15 грн.) Не зовсім підходять, але стали.
роз'єм не стандартний
4. Реле
5. Корпус середнього єврозапобіжника.
6. Єврозапобіжник 15А.

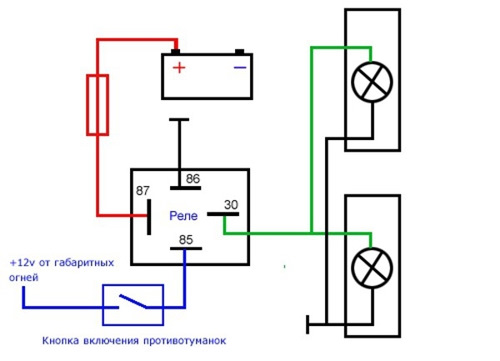

Є стандартна схема підключення ПТФ:
Схема підключення ПТФ
Але цього мало. Все має бути ідеально і в стандартних роз'ємах, беззайвих проводів у підкапотному просторі./>
А ще мені дуже не хотілося знімати передню панель, і кнопку то язабув купити оригінальну, і лізти підключати лампочку в панеліприладів теж, на мій погляд, важко.
ДЗИНЬ!
Ідея.
У матизі будь-якої комплектації є задні ПТФ. Як вони працюють інавіщо вони взагалі слабо розумію. Але підключивши "+" від фар доклем №87 на реле задніх ПТФ, я вбиваю з десяток зайців однимпострілом:лампочка панелі приладів вже підключена, кнопка вже є вматізі і відмінно працює, реле ПТФ вже підключено через реле "габаритів". Таким чином, мені залишається зробити тільки цюділянку схеми і підключити її до клеми №87 на реле задніх ПТФ. .Реле №К13, як видно за схемою.
реле К13
Ось повністю розписано що і де в блоці запобіжників.
Блок запобіжників у салоні мати
Що і за що відповідає? Ну і для загального пізнання блокзапобіжників у підкапотному просторі. У мене ці роздруківки прямі вблоках лежать.
Підкапотне просторстко блок запобіжників.
І так:
1. Закріплюю фари у посадочних місцях
2. Мінус від ПТФ кидаю на мінуси основних фар
3. Плюс з'єдную між совою і через отвір для троса відкриття капотавиводжу в салон.
4.Плюс з'єдную через блок запобіжників у салоні з клемою №87 нареле К13.

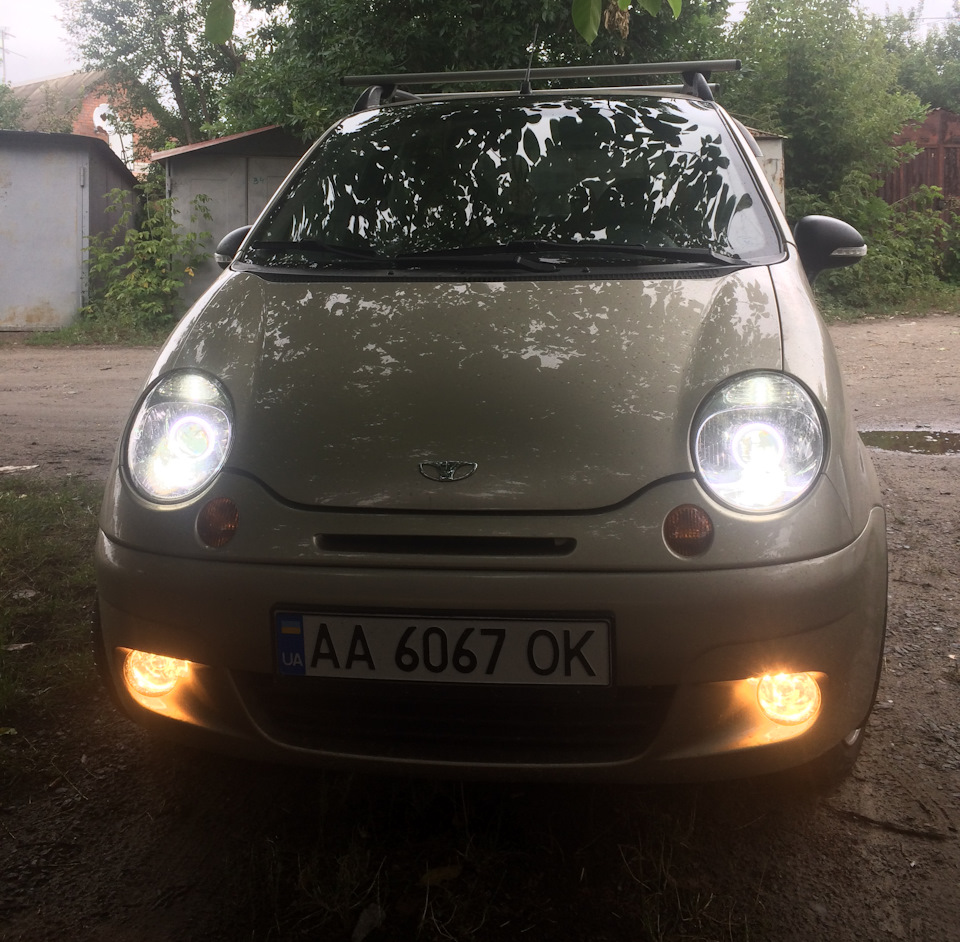

Все. Включаю габарити, перевіряю робіт ПТФ.
Кнопочка натискається
Лампочка на панелі приладів загоряється
фари світяться))
Все працює. Перед встановленням ніч не спав, думав, як все по красізробити. Моя ідея мені сподобалася, а головне, все правильнопрацює. В результаті окреме реле і запобіжник мені незнадобилися.
Щиро сподіваюся, що моя стаття комусь виявиться корисною.
Коментарі20
А що потрібно зробити чайнику (це я про себе), щоб включати кнопкою знову поставлені ПТФ без включення габаритів або ближнього світла - щоб вони типу ходових вогнів були?
Річний піст
Рознімання не для фари, а для датчиків рівнів на ВАЗ. ІМХО, з лінзами туманки не потрібні.
Але й не заважають. А з птф у матиза вигляд доповнений.
Проводи тонкуваті ...
Тобто при включенні передніх ПТФ завжди горить і задній ліхтар ПТФ?
Так
У місті, можливо немає різниці, але на трасі вночі задній ПТФ заважатиме водіям за Вами.
ясно. Завтра ж зроблю з нього освітлення заднього ходу.
Докладніше будь ласка про задній хід!За опис спасибі, багатьом знадобиться. Мені ні, у мене Бест. Щодо кольору ламп- правильний вибір. У передні мене ПТФ з габаритами включаються.
ну а що там докладніше, беремо + від ЗХ і кидаємо провід на інший ліхтар. Там + від ЗПТФ відрізаємо, провід, що йде в салон, ізолюємо, а до дроту, що йде на ліхтар, чіпляємо кинутий провід
Це зрозуміло. Сам так думав зробити, зупиняє те, що задній ПТФ у ліхтарі червоний. Ви що з цим думаєте робити? (Я, наприклад, думав знайти старий битий правий ліхтар і замінити на білу вставку в лівому).
Млинець точно, адже у Вас дорестаіл. Тут на драйві є записи, знаходили ліхтар це точно. А ось окремо скельце, млинець не пам'ятаю(((
Дякую, пошукаю)
додав в закладки. Ось те саме хотів зробити, всі руки не дійдуть. Тільки у мене і туманки то вже встановлені, залишилося тільки провід кинути, він вже давно куплений. Відмінно реалізовано 👍. Питання, туманки включаються при включених габаритах? Або п...
З ближнім світлом
аааа, а хотілося б з габаритами. 🤔🤔🤔
Розберуся як це зробити та опишу
було б не погано, якраз і я зберуся робити 😂😂😂
На Бесті штатно з габаритами.
