Схема Електрообладнання ЗАЗ 1102

заз1102

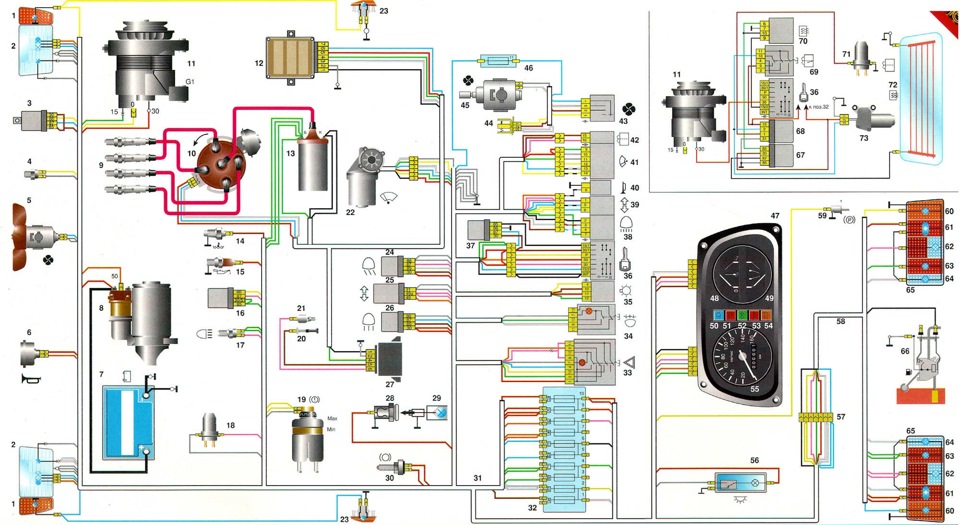

Умовні позначення датчиків, органів управління та контролю до cхемиелектрообладнання автомобіля ЗАЗ-110206 "таврія"
1 — покажчик повороту
2 — фара головного світла
3 — реле включення електродвигуна вентилятора радіатора
4 — термовимикач вентилятора радіатора
5 — електродвигун вентилятора радіатора
6 — звуковий сигнал
7 — акумуляторна батарея
8 — стартер
9 — свічки запалювання:
10 — датчик — розподільник запалення
11 — генератор
< 12 - комутатор
13 - котушка запалення
14 - датчик покажчика температури охолоджуючої рідини
15 - датчик аварійного тиску масла
16 — реле контролю заряду акумуляторної батареї
17 — вимикач ліхтарів заднього ходу
18 — електродвигун омивача вітрового скла
19 — датчик аварійного рівня гальмівної рідини у бачку< br/>
20 — кінцевий вимикач економайзера примусового холостого ходу (еПХГ) карбюратора
21 — електромагнітний клапан
22 — електродвигун склоочисника вітрового скла
23 - бічний покажчик повороту
24 - реле вмикання ближнього світла фар
25 - реле-переривник покажчиків повороту
26 - реле включення далекого світла фар
27 - блок управління ЕПХХ
28 - штепсельна розетка
29 - переносна лампа
30 - вимикач стоп-сигналів
31 - джгут проводів передній
32 - блок запобіжників (див.Список)
33 — вимикач аварійної сигналізації
34 — вимикач протитуманних ліхтарів
35 — вимикач зовнішнього освітлення
36 — вимикач (замок) ) запалення
37 — додаткове реле вимикача запалення
38 — підрульовий важільний перемикач світла фар і вмикачсигналізації дальнім світлом
39 — підрульовий важільний перемикач покажчиків повороту
/>
40 - вимикач звукового сигналу
41 - підрульовий важільний вимикач склоочисника вітрового скла
42 - важільний вимикач скловідмивача вітрового скла
43 - перемикач отопітел
44 — додатковий резистор
45 — електродвигун обігрівача та вентиляції
46 — термобіметалічний запобіжник (16А)
47 — щиток приладів< br/>
48 — покажчик рівня палива в баку
49 — покажчик температури рідини, що охолоджується
50 — контрольна лампа далекого світла фар
51 — контрольна лампа аварійного рівня гальмівної рідини в бачку тавключення гальма стоянки
52 — контрольна лампа покажчиків повороту
53 — контрольна лампа аварійного тиску масла
54 — контрольна лампа роботи генератора (заряду батереї)
55 – спідометр
56 — плафон освітлення салону
57 — сполучна колодка переднього та заднього джгута проводів
58 — джгут проводів задній
59 — вимикач контрольної лампи гальма стоянки
60 — лампа заднього покажчика повороту
61 — двонітієва лампа стоп — сигналу та габариту
62 — лампа ліхтарів заднього ходу
63 — лампа заднього протитуманного заднього світла
64 — лампа освітлення номерного знака
65 — задній ліхтар< br/>
66 — датчик покажчика рівня палива

Позиції приладів, що встановлюються на частину автомобілів ЗАЗ —110206:

p>
67 — реле струмообігріву
68 — реле часу скловідмивача дверей задка
69 — вимикач склоочисника дверей задка
70 — вимикач струмообігріву скла дверей задка
71 — електродвигун омивача заднього скла
72 — обігрівач заднього скла
73 — електродвигун склоочисника заднього скла

Список ланцюгів, що захищаються запобіжниками:

№1(16А)*
електродвигун вентилятора радіатора,
реле включення вентилятора та термовимикач (датчик), < br/>
електродвигун омивача вітрового скла,
електродвигун та омивач заднього скла;

№2(8А)
<
лампи задніх проти-туманних ліхтарів,
передніх і задніх габаритних ліхтарів,
освітлення комбінації приладів,
освітлення номерного знака;

№3(8А)
релі контролю заряду акумуляторної батареї та контрольна лампа їїзаряду,
лампи світла заднього ходу,
< /
№4(8А)
покажчик температури рідини, що охолоджується,
контрольна лампа аварійного тиску масла,
контрольна лампа аварійного рівня гальмівної рідини та включеннягальма стоянки;

№5 (8А)
нитка ближнього світла лівої фари;

№6 (8А)
нитка ближнього світла правої фари;
№7 (8А)
/>
нитка далекого світла правої фари;
№8 (8А)
нитка далекого світла лівої фари;
< /p>
№9 (8А)
штепсельна розетка підключення переносної лампи,
плафон освітлення салону,
звуковий сигнал,
лампи стоп-сигналу,
№10 (8А)
реле-переривник покажчиків повороту та аварійної сигналізації, < br/>
контрольна лампа покажчиків повороту, лампи покажчиківповороту;
№11**(16А)
електродвигун отопітеля. >

* У дужках вказана максимальна сила струму запобіжника
** Запобіжник встановлений в окремому корпусі

"
