Взагалі побачив я як драйвівці такі як SpecialTeam, viieer
виготовляють друковані плати під монтаж SMD компонентів! Взяв у нихпару консультацій за що їм велика подяка)) взагалі вирішив і яспробувати,
Вирішив створити щось невелике щоб відразу не братися за великийпроект!
Тому створив плафон у багажник!
Схему створював у програмі Sprint Layout 6, Травив за допомогоюперекису, лимонної кислоти та солі, потім лудіння, Як на мененайприємніше заняття))з усього цього))
Тонер (малюнок) на оліт вдалося перенести з першого разу що менедуже порадувало))
Схему я вже викладав для перевірки печатка
Потому послідувало монтаж SMD компонентів! Використовувавсвітлодіоди SMD5050 а резистор 1206 на 220 Ом, у підборі резисторівмені допомогли вище згаданий )
Паяв паяльнико з тонким жалом на 30 watt, використав звичайнукислоту та олово!
Ось у причепи і всі)) фото додаються! За якість не лайте фоткал нателефон)
/>
Усім удачі)

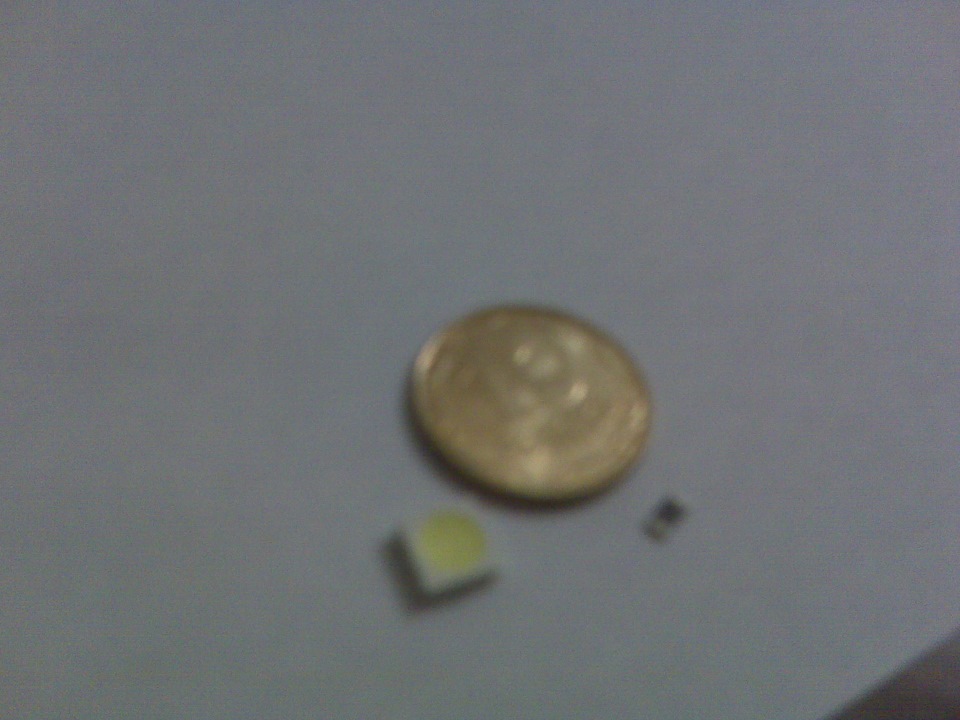

Зліва світлодіод SMD, з права резистор SMD, по центру 10 коп!

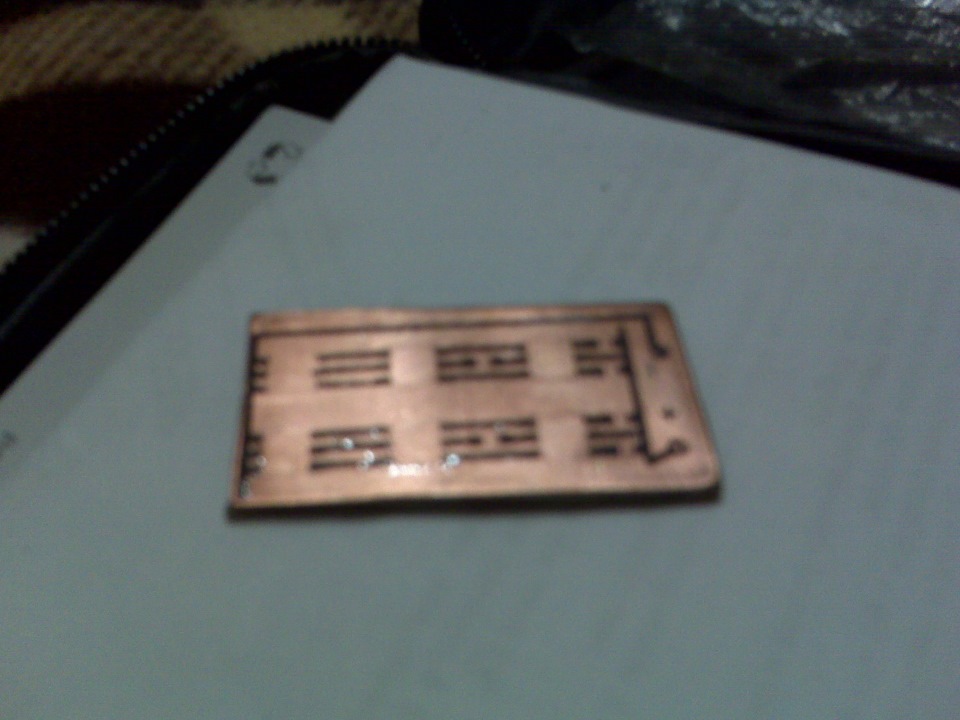

оліт з тонером

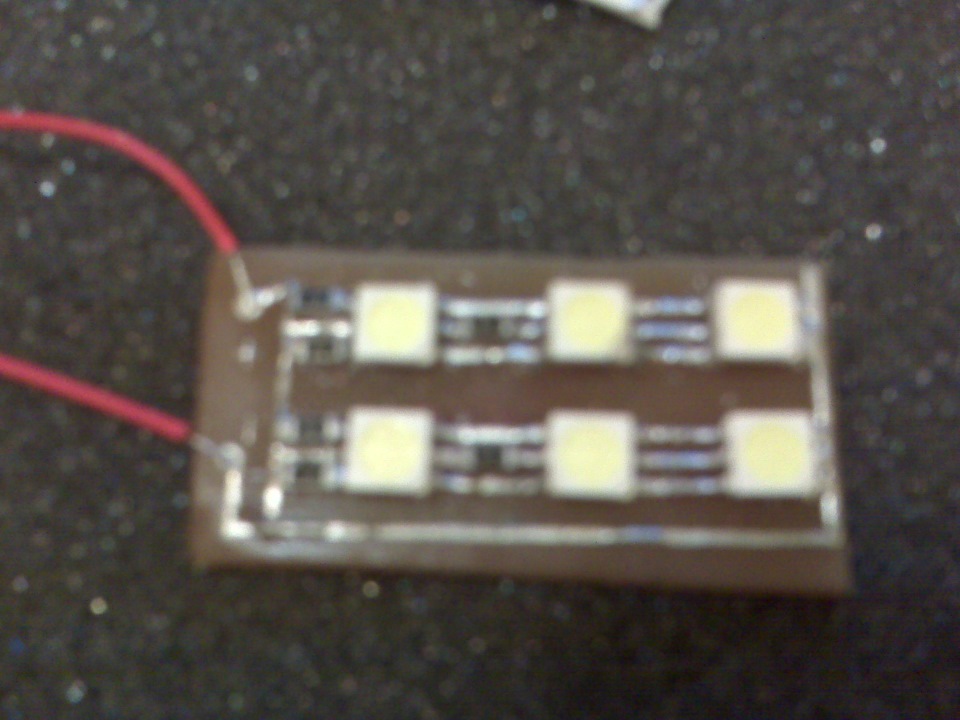

Монтаж компонентів завершено

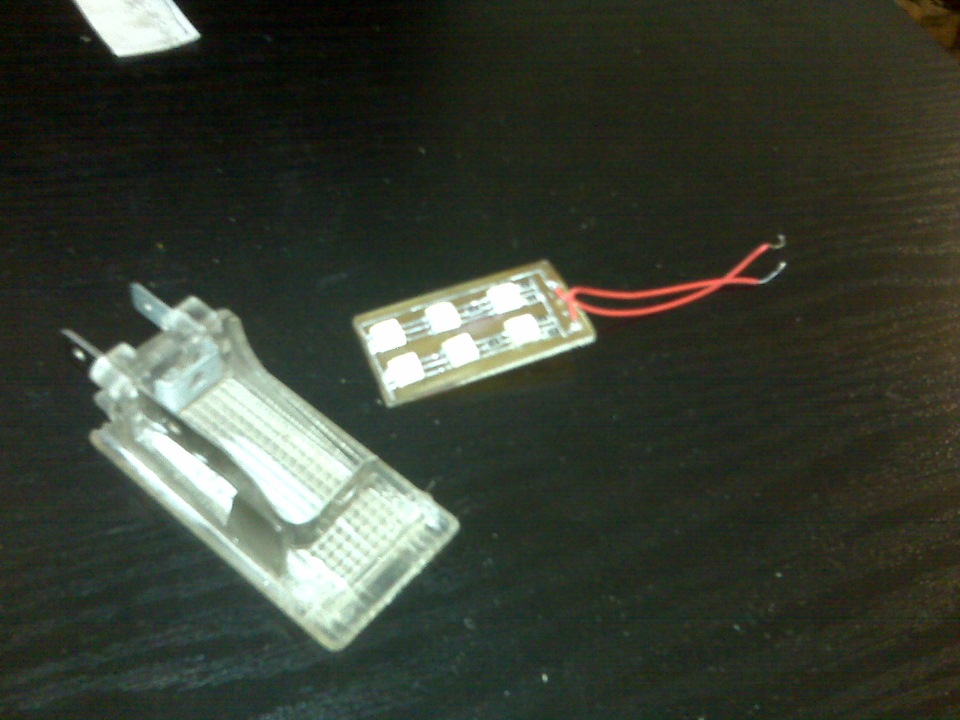

Плафон та плата

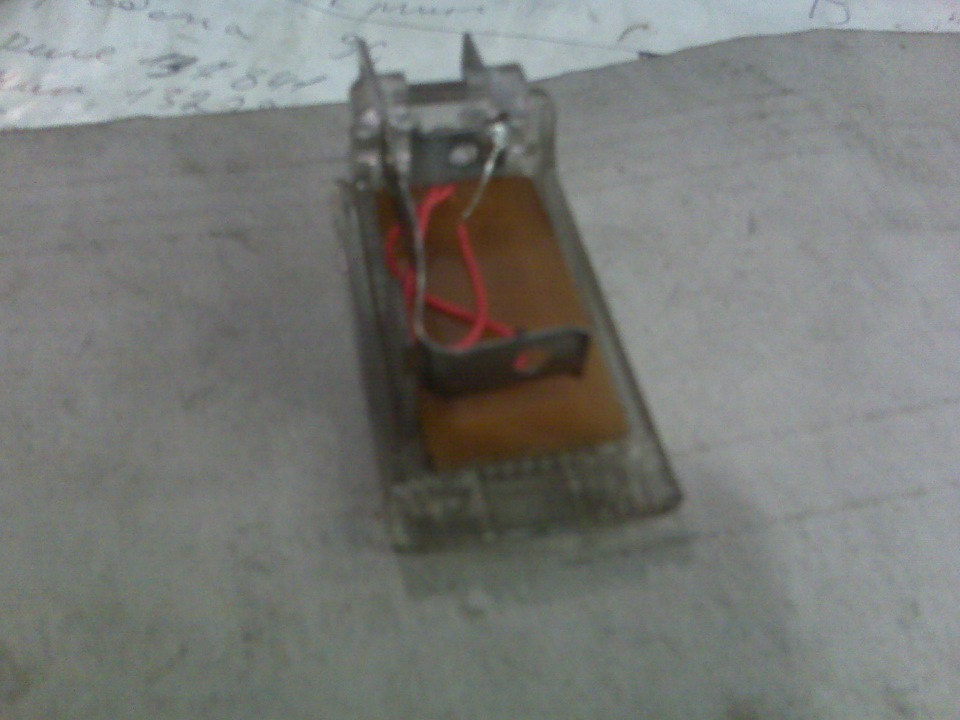

Плата у плафоні
Плафон на своєму місці! На вулиці повна темрява)) у багажникубардак все ніяк від ремонту не відійду)
Коментарі5
я собі поставив такіwww.aliexpress.com/item/3…Bulbs-Auto/595801553.htmlЦіна питання 200 рублів і місяць очікування!поставив у багажник, салон, бардачок, і в сонцезахисні козирки! ще під капот поставлю! Світлять вогонь , особливо в салоні
так я розумію!)) суть навіть не в цьому, захотілося просто попаяти!))) Раптом хто подивиться цей запис, подумає. ааа я теж так хочу а тут внизу простіше рішення, для тих кому паяльник ворог !)) а так кльово!)) у тебе RGB світики?
не там під RGB прикольно окрему приставку драти тоді вогонь з різними кольорами))
ну там світлодіоди з одним кристалом! а у мене по три кристали в кожному))
Чудово!
