Зима холоду)))Шкіра повинна гріти))

Ідея з підігрівом у мене народилася ще при першому холоді, колиприсів на сидіння і зрозумів що без підігрівів сидінь тут необійтися)))
/>
Перша стадія полягала в пошуку кнопки про це я писав раніше
https://megadriver.org …mechanik/journal/1725353/
Друга полягала в тому що б переробити кнопку:
1) Зробити її не фіксованою.
2) Позбутися рідної лампочки підсвічування кнопки і впровадити тудисвітлодіод на два кольори (зелений та червоний)і обов'язково іззагальним катодом "загальний мінус"!
Але є одна умова це в розмірах світловипромінювача (лампочка ісвітлодіод)діаметр 5мм, висота не більше 8мм!
Так як світлодіод двокольоровий матовий, то світло який вінвипромінював був не достатній для того щоб просвітити пластмасукнопки (були спроби грати з резисторами і зменшувати опір алерезистори грілися і говорили про недовговічність самого діода! )
Було прийнято рішення придбати світлодіоди окремо зелений ічервоний але меншим розміром.
Так народилася ідея створити свій власний двокольоровий світлодіодіз загальним катодом, шляхом підпилювання надфільком з одного бокуодного діода і з іншого боку іншого щоб мінусові ніжки були поряд, склеюємо молекулярним клейовим пістолетом (можна і супер клеєм), потім спаюємо мінусові ніжки і припаюємо до них резистор номіналомв 0.980 кОм (нижче на фотках показано яким чином все цевідбувалося)
який резистор використовував додав
І так кнопка зібрана) роботу кнопки можна подивитися на відео)
vk.com/video5530698_166513181
(п.С.)Як ставив грілки фотки не робив так як інформації в нетібагато (скажу тільки що було простіше ставити їх необхідновикористовувати знімач для стопорних кілець на рсжим щоб звільнитишкіру від заводських затискачів а коли збирати назад можнавикористовувати маленькі пластикові стяжечки вони дуже зручновстановлюються)
Грелки брав від ВАЗ 21010 помой му!
3) Завдання розробити схему та алгоритм роботи!
При включенні кнопка повинна повернуться на місце, включитипідігрів на 10 хвилин і змінити колір на самій кнопці .) На схеміпоказано підключення тільки для однієї грілки! 4) Щоб підігріввключався на певний час була запозичена ідея у ДЕУ НЕКСІЯ а саме уїї схеми підігріву заднього скла, яким керує реле .
Номер у каталозі 96116223!
5) Щоб на кнопці змінювався колір було вирішено використовуватизвичайне п'яти контактне реле.
При включенні підігрівів плюс який подається на грілку і паралельнонадходить і на реле і на червоний світлодіод, перемикає контакт навільний і плюс який йде на габарити пропадає.
6) Як прокладав дроти фото не робив! але скажу що 4 метри 2.5квадрата вистачило для силового дроту, для управління менізнадобилося 6 метрів 0.5 квадрата! для грілок була прикручена підсидінням разом з мінусом електроприводів дверей. Запасом 10Амп!
7) перероблення фіки яка була в заглуші довелося дещо додавати ідещо прибрати! туди і припаяв до них дроти фоток немає.Якщо щосьпідкажу що і куди))))
8)Збори монтажного блоку щоб не висіло все на ізолентак))) буликуплені конектори для реле з вушками) кронштейн для кріплення робивза місцем)
Ну в принципі і все))дякую за увагу
Якщо не зрозуміло обов'язково поясню))
За фотки не лайте фоткал з телефону)))
Двоколірний світлодіод

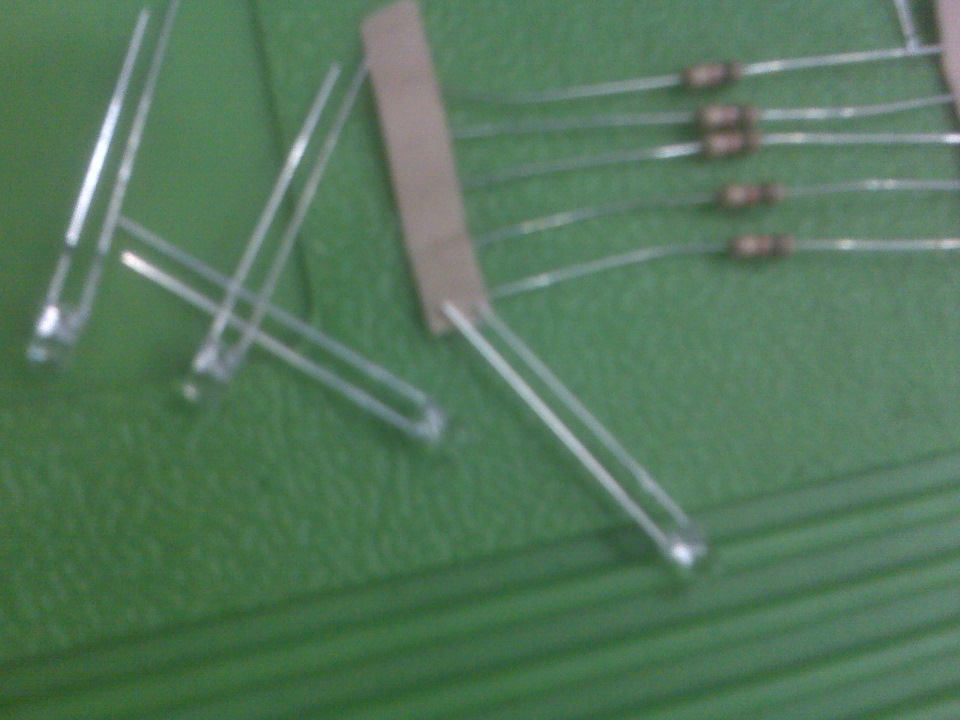

Світлодіоди зелений і червоний

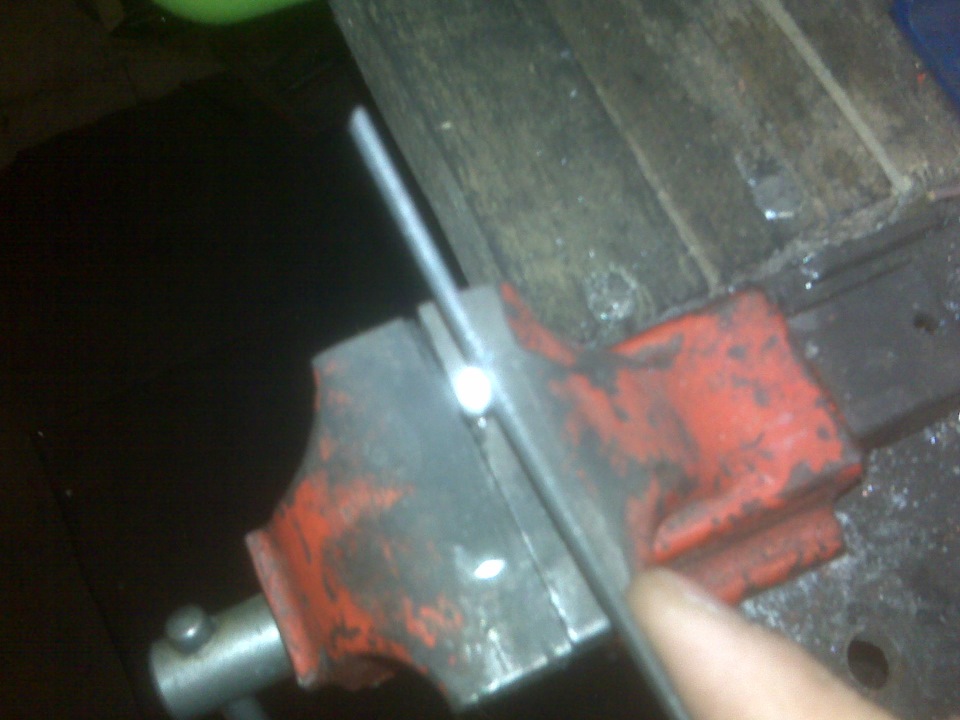

підпилюємо з одного боку один діод і інший

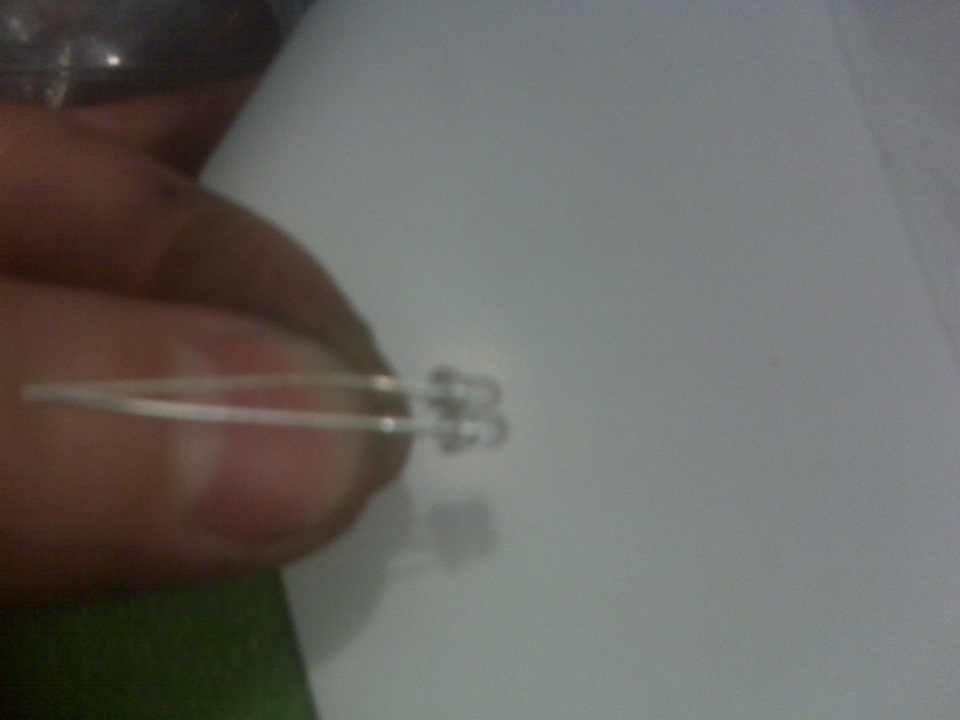

так має виглядати

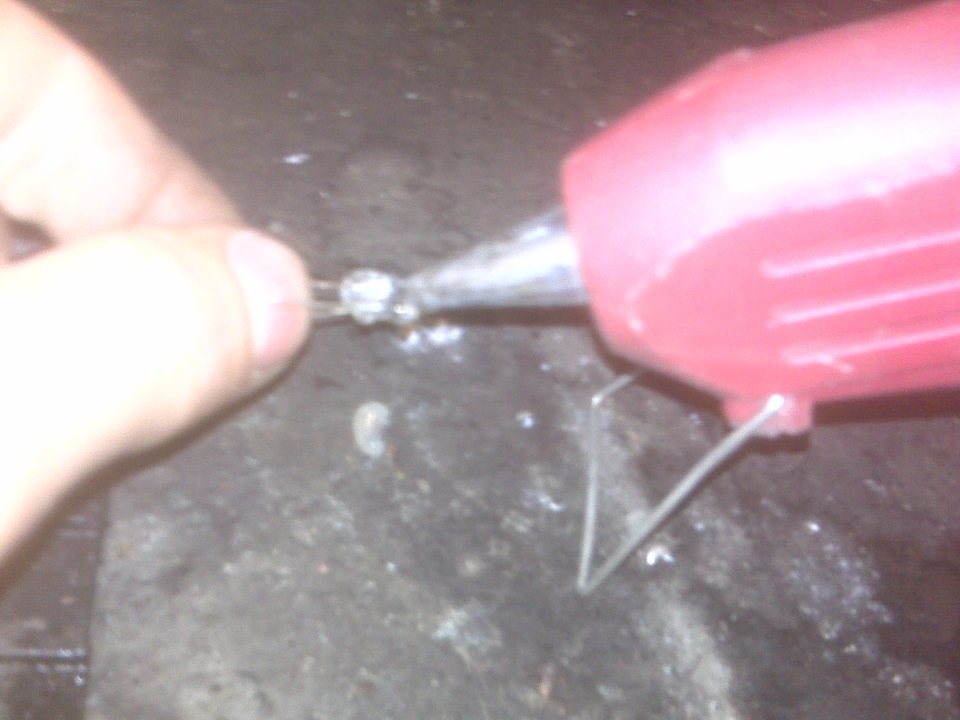

підклеюємо

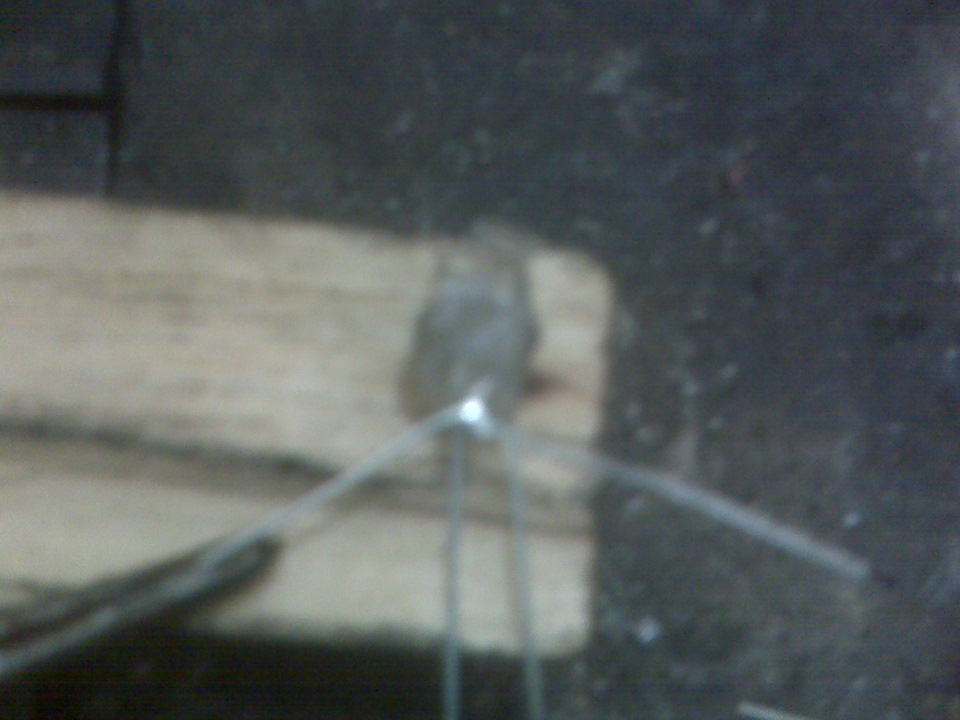

підпаюємо
> припаюємо
прибираємо зайве
Схема
Реле обігріву
конектори
установка в кнопку
переробка фішки
фішка з червоним кембрикмо для світлодіодів
підключення кнопки
джгут проводів управління
монтажний блок
монтажний блок
монтажний блок у зборі
установка під кермом на кранштейн
