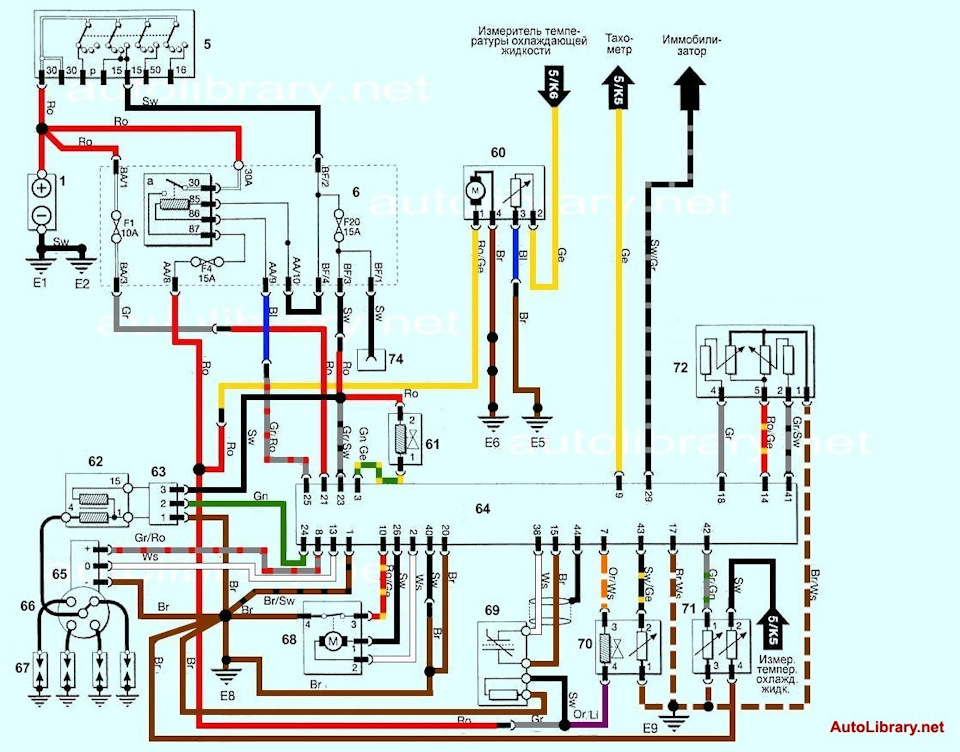

Кольорова схема системи живлення двигуна Mono-Motronic!

Чого я її раніше не знайшов? ! Інфу знайшов на сайті(autolibrary.net/haracteri…ktricheskaja-sistemy.html)
У цьому пості, я її просто відформатую.; — Батарея
5 — Вимикач запалювання
6 — Монтажний блок реле/запобіжників
а = реле паливного насоса
60 — Паливний насос/датчик вимірювання витрати палива
61 — Е/м клапан вугільного фільтра
62 — Котушка запалювання
63 — Підсилювач запалювання
64 — ECU системи упорскування палива
65 — Датчик Холла
66 — Розподільник запалювання
67 — Свічки запалювання
68 — Датчик-вимикач холостого ходу
69& lbsp; — l-зонд
70 — Інжектор упорскування палива/датчик температури повітря, щовсмоктується
71 — CTS
72 — Потенціометр дросельної заслінки
74 — З'єднання іммобілізатора
