Все забував відписатися щодо вирішення проблеми, що виникла змашиною:
Початок
Бігунок запалення і Котушка запалювання — Частина 1
<
Бігунок запалення і Котушка запалювання — Частина 2
Заміна Котушки, бігунка і кришки трамблера ні до чого непривели.
Машина все так-таки заводилася і через 10-20 хвилин глохла і незаводилася, видаючи помилку 15.
Поспілкувавшись з нашим Доктором Honda у вузькому колі клубу HondaMafia відомого як ТРАХІМ було встановлено, що накривсякомутатор.

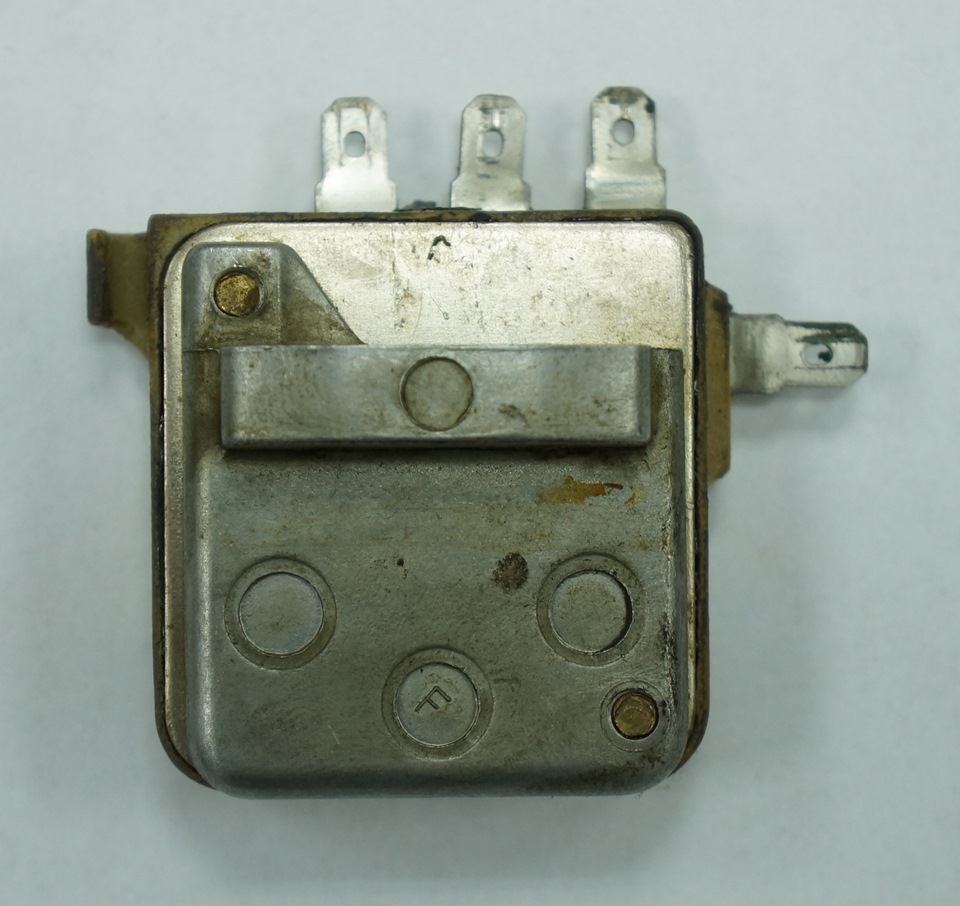

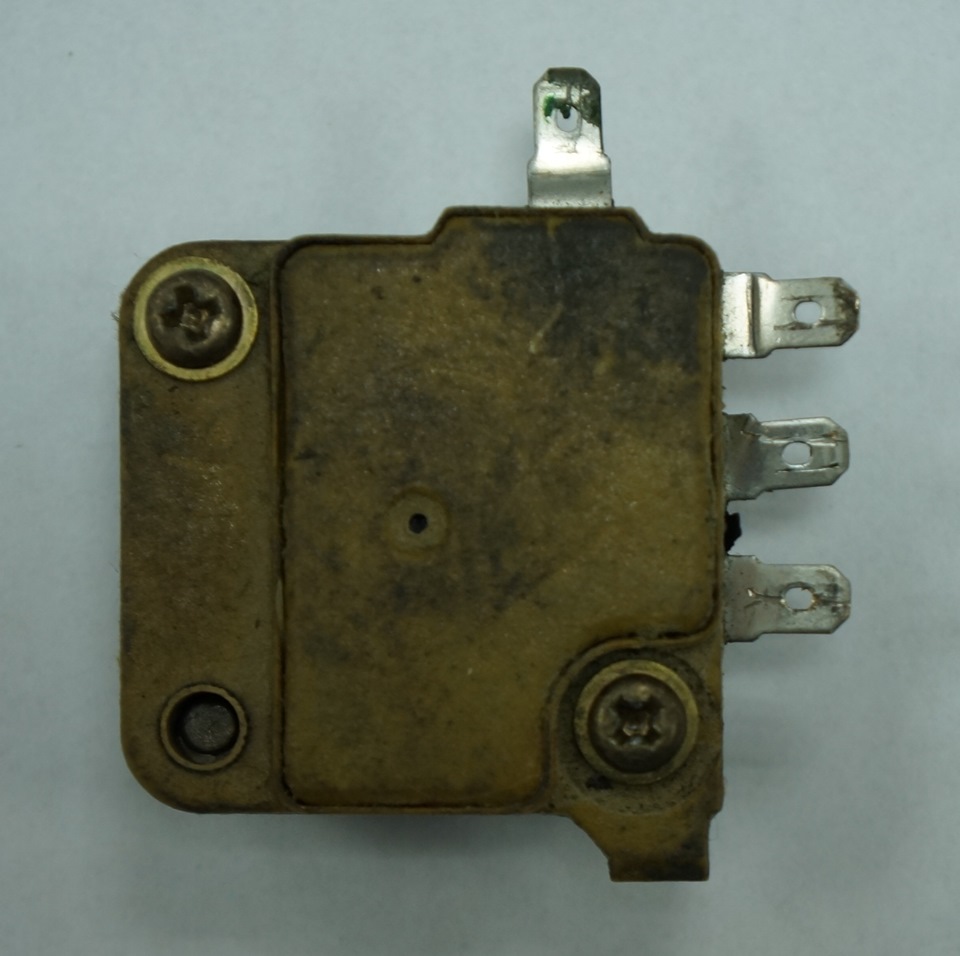

Завели, заглухли, спробували пальцем, гарячий. Комутатор КомутаторПісля заміни, все чудово працювало без нарікань./>
За результатами розтину комутатора

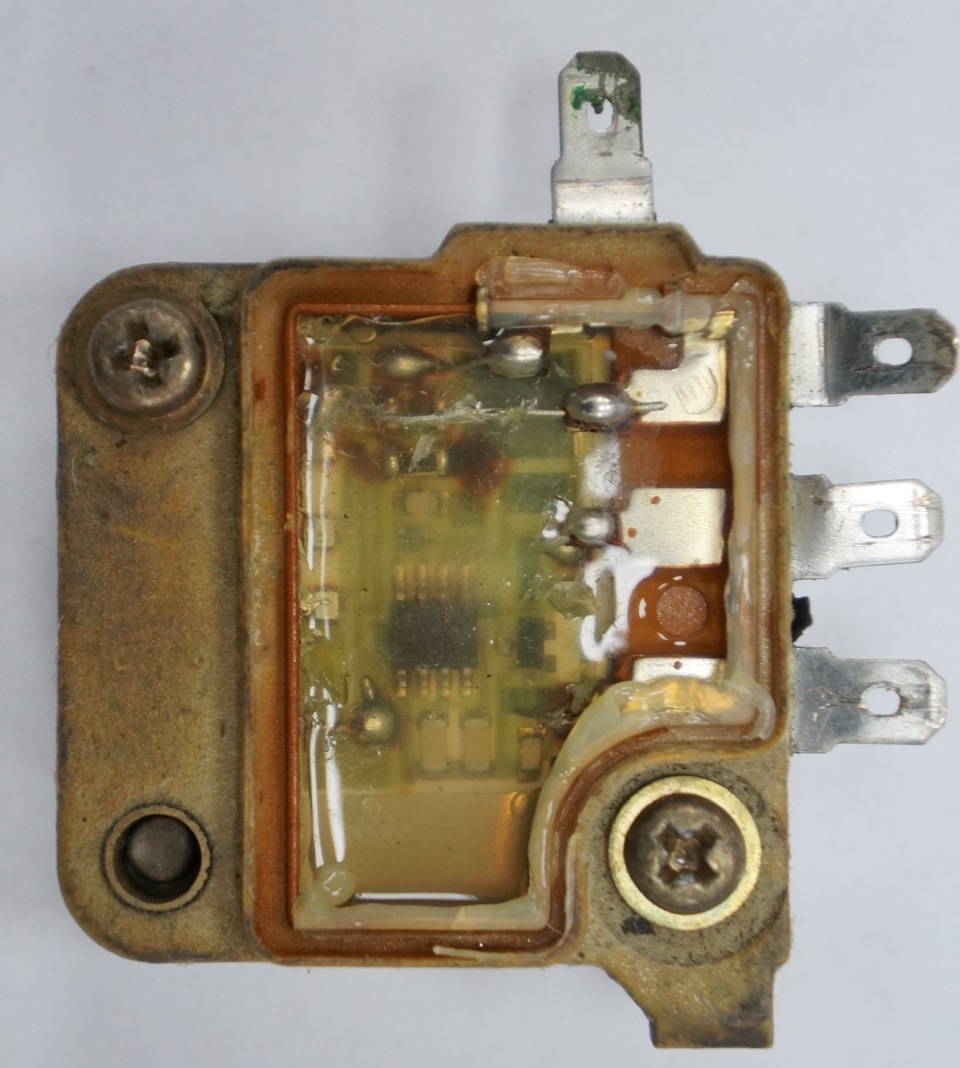

Розтин комутатора

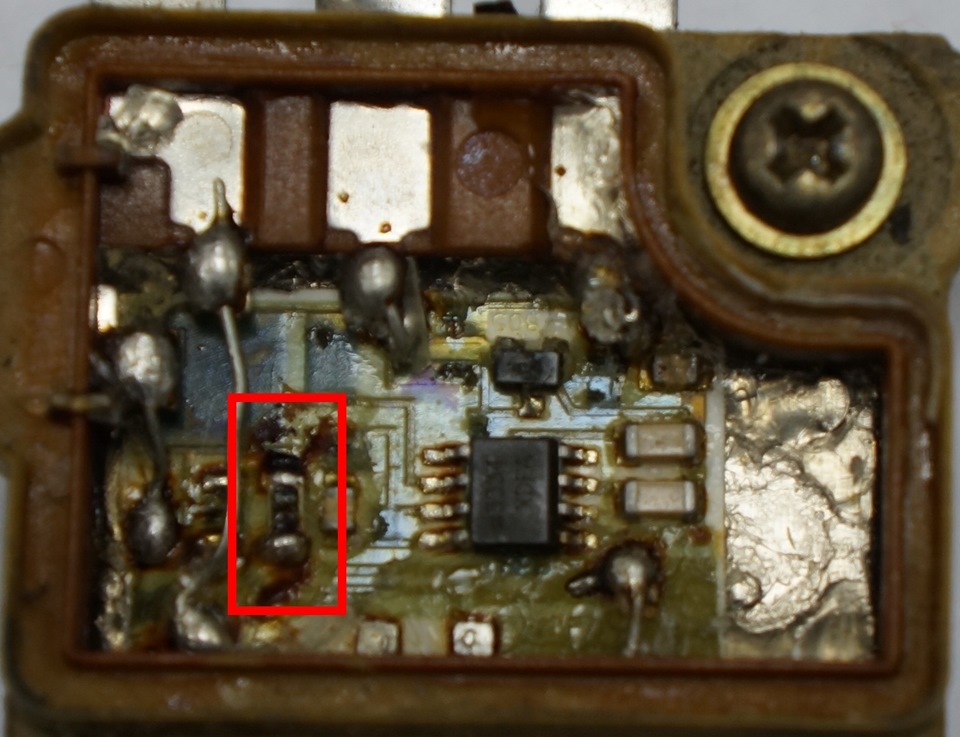

було виявлено один з діод був пробитий

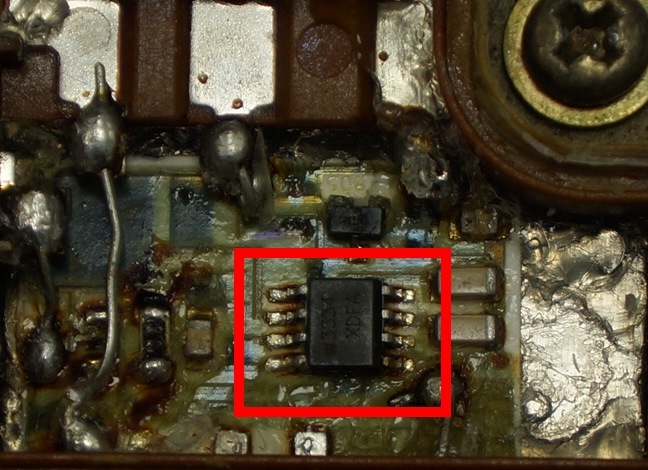

Діод і сліди нагрівання і відповідно давав зворотний струм, врезультаті чого грілася мікросхема і не було управління на котушку.Мікросхема Котушка Котушка
Принцип роботи комутатора на скільки я зрозумів, такий:
"B-" - корпус (мінус)
"TACH OUT" - Вихід на тахометр
"COIL" - Вихід на котушку
"B+" - плюс
"INPUT" - Вхід сигналу з ECU
Принцип роботи комутатора
Коментарі18
Вискакувала 15 помилка, я її скинув більше не вискакує, але точно також троїть
Тріє тільки на неодружених, і на гарячу. Бігунок, кришка, дроти нові, все підключено, контакти по зачищав.
Чоловіки доброго часу доби також історія помилка 15 вихідний сигнал системи запалення .Honda Accord 5 1998 1.8 бенз се7 .що в першу чергу робити?
У мене таке лихо, що робити?
Зрозуміло. У мене в екзисті коли на схемі вибираю комутатор пише, що не застосовується на дану модель.
Якій фірми комутатор брав?
Та я вже не пам'ятаю який був комутатор. Було це 3 роки тому
Тобто замінити діод - відремонтувати комутатор не вдалося? або просто не стали намагатися?
а сенс паяти. Усередині спеціальна желейна маса, яка не проводить струм і добре відводить тепло. Приклеювати знову кришку комутатора і потім все ставити назад, сподіватися на те, що знову щось у комутаторі не вилетить. Краще купити новий, варто він н...
добре, що ще коммктатор піддається ремонту, в моєму без мікроскопа робити нічого. =)
ось схема докладна forum.crvclub.ru/index.ph…473.0;attach=101708;image
Привіт, підкажи пож-стау мене на комутаторі підключені тільки 3 тавми. прямокутний штекер Проблема в чому я два тижні тому змінював комутатор, через глюки при натисканні на педаль газу після заміни комутатора машина просто радувала мене на щастя трив...
Судячи з того, як у тебе виявився вільний провід, ось він і повинен йти на тахометр, якщо він у тебе є в приладці. Тріяти може через проводи, може якийсь із високовольтних пробивати на корпус. Або ж проблема у свічках. Комутатор до троїння жодного ві...
Привіт, вирішив проблему взагалі у мене відкрутився гвинт на бігунці, він хитався на валу))) з приводу 4 контакту збоку, на рестайлінгу він не підключається це вихід сигналу на тахометрі мене цей сигнал аналізується мізками від датчиків холу в трамблері
ну ти прямий автоелектрик!
освіта радіоелектроніка )
підкажи номер комутатора за каталогом, де замовив?
у кожної серії движка свій трамблер, я шукав за VIN на exist.ru
