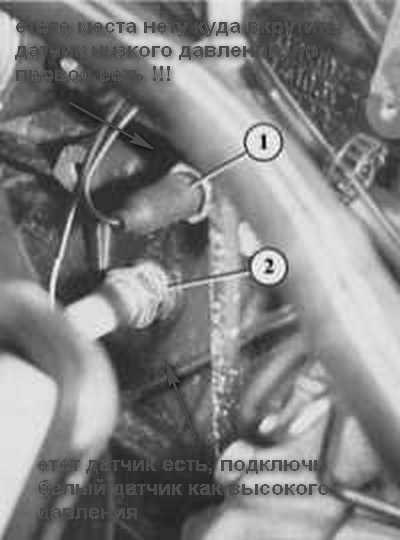

1 — датчика під номер один не куди вкрутити, але провід є
2 — датчик присуджує, вкрутив датчик високого тиску
/p>
Тиск моторного масла в Audi 80 контролюється двома вимикачами згідроприводом і блоком управління з зумером (обидва останніхскомбіновані в системі міні-перевірки) Якщо представляти спрощено, то контроль здійснюється наступним чином:
При включеному запаленні до одного з контактних висновківіндикатора тиску масла постійно надходить харчування.
Якщо тиск масла (при непрацюючому двигуні) нижче 0, 3 бар —замикаються контакти вимикача з гідроприводом 0, 3 бар, завдяки чомустворюється з'єднання на «масу» до другого контактного висновкуіндикатора – лампа загоряється (блимає).
Якщо після початку роботи двигуна тиск масла піднімається, токонтакти у вимикачі відкриваються, і лампа гасне.
Додатковий контроль здійснюється на моделях з 4- та 5-циліндровимидвигунами за допомогою вимикача з гідроприводом 1, 8 бар, на моделяхз 6-циліндровим двигуном за допомогою вимикача з гідроприводом 2, 5бар.
Вимикач з гідроприводом і блоком управління входить до системиміні-перевірки:якщо тиск масла падає нижче комутуючого тиску 1, 8або 2, 5 бар, то його контакти замикаються, створюючи тим самимз'єднання на «масу» до блоку управління в системі міні-перевірки –вимикач з гідроприводом 0, 3 бар у цей час ще й не вмикається.оборотів двигуна при цьому становить більше 2100 об/хв. Додатковосистема мініперевірки видає попереджувальний шумовий сигнал. Сенсвсього цього у запобіганні пошкоджень двигуна через занадто низькийтиск масла (наприклад через занадто низький його рівень).
Вимикачі з гідроприводом

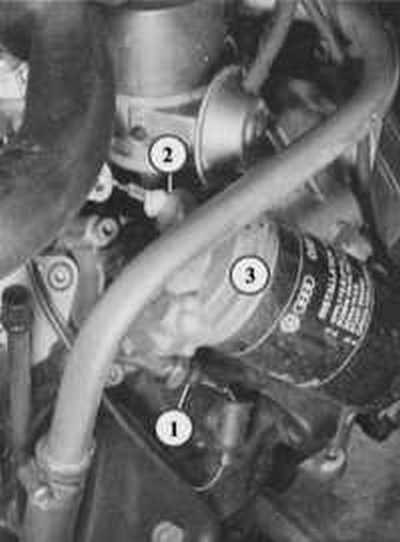

1-я картинка:4-циліндровий двигун:обидва вимикачі згідроприводом 0, 3 бар (1) і 1, 8 бар (2) розташовані на фланцімасляного фільтра (3).
2-я картинка:5-циліндровий двигун:вимикачі з гідроприводом 0, 3 бар(1) і 1, 8 бар (2) розташовані зліва у двигуна нижче корпусутермостата.
Коментарі18
Схема підключення двох датчиків, через пустотілий болт. Через один маслоканал! ЧЕРВОНИМ виділив. Датчики 1 і 3.
Ось це діло! ))) Рублів за 400 виточить.
Я теж Акірел))))
епіте ... теж экзист.)))
так ... рішення цікаве і в принципі підходить, тільки ось де купити або виготовити даний болт і кільцевий штуцер
Купи в магазині.
я токошо окирел з цін на пустотелій болт...
На розбиранні або підбирати.
я думаю толковій токар мені на допомогу))
Можливо таке виконання.
1 позиція - верхній синій 0.25 бар.2 позиція - нижній білий 1.8 бар.
Я розумію, у мене немає на мооорі 1ц позиції
У тебе один датчик і два дроти, правильно розумію?
Так! СИНІЙ І БІЛИЙ ПРОВІД… на кожному по одній клемі
Нижче пояснив. Закривай тему. ))))
Фото району датчиків у студію. Розкажемо покажемо.)))
Ок, завтра зроблю
Знову 25…)))
