Поканалка. Рухаємося до SQ. Частина 1. Будівництво.

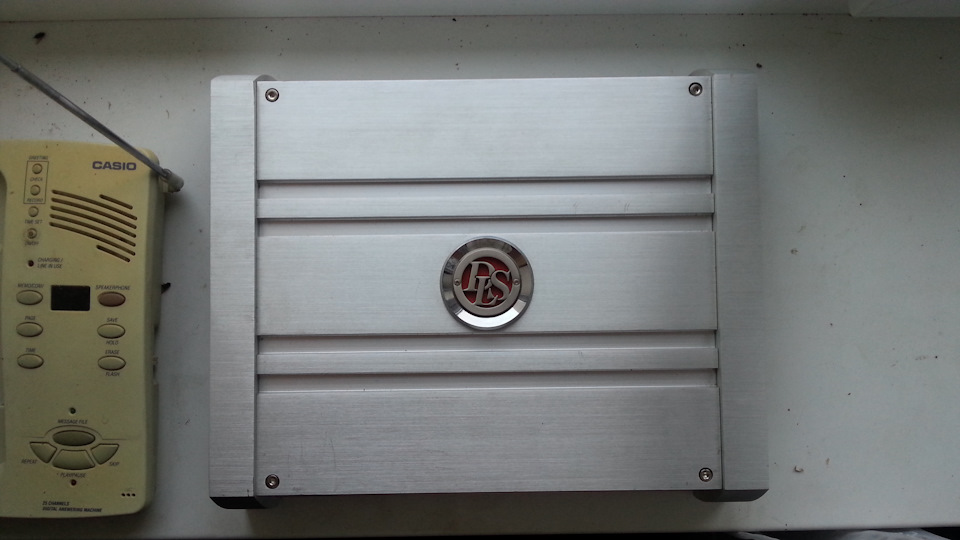

З покупкою Pioneer MVH-X580BT, закралася в голову думка, що требащось змінювати в системі. Оскільки півонія процесорний, то вирішив, що робитиму поканалку, хоча звук у звичайному режимі мене і таквлаштовував.Будуватися все на основі того, що було - JBL CS760C іJBL GT5-a604. Але по скільки у мене 4х канальний, то вирішив купитище один для саба, але вже шукав щось краще. DLS-ca23.
Number of channels 2
Amplifier class AB
Output power in 2 ohm 2 x 200 W
Output power in 4 ohm 2 x 135 W
Mono bridge mode 4 ohm 400 W RMS
Damping factor & 100
S/N ratio, A-weighted 100 dB
Frequency range 10 Hz - 35 kHz
Input sensitivity 0, 25 - 5 V
Input impedance 10 kohm
Input impedance, High level 100 ohm
High pass filter 15 - 150 Hz
Low pass filter 50 - 500 Hz
Low level output Yes
Grand bass filter 25 - 80 Hz, 0-18 dB
High level input with auto start Yes
Integrated fan No
Power consumption (idle) 0, 7 A
Power consumption ( max) 60 A
Rec. Power cable Minimum 5AWG/16 mm2
Fuses 2 x 30 A
Dimension (W x D x H) 250 x 295 x 67 mm/9, 84 x 11, 6 x 2, 63"
Weight 3, 6 kg ( 7, 9 lb)
Чому цей? Ну ключові моменти — 400 Ватів в 4 Ома, марка, ціна вмежах 2к гривень і відправили наложкою)).

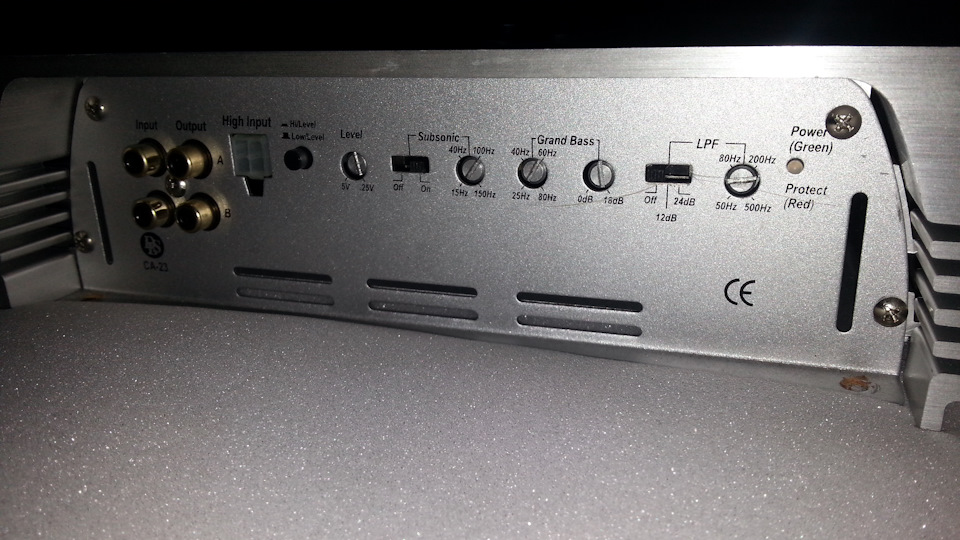

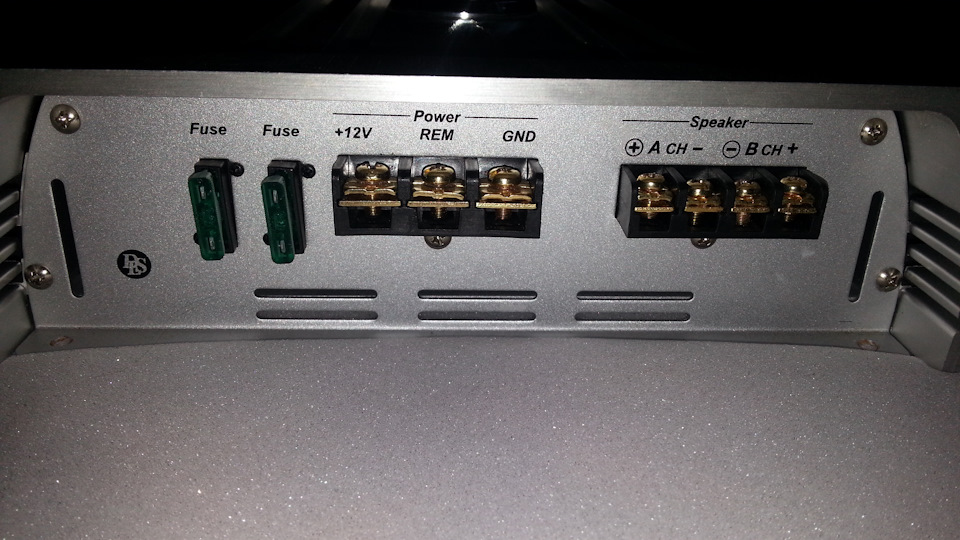

клемники краще ніж у JBL

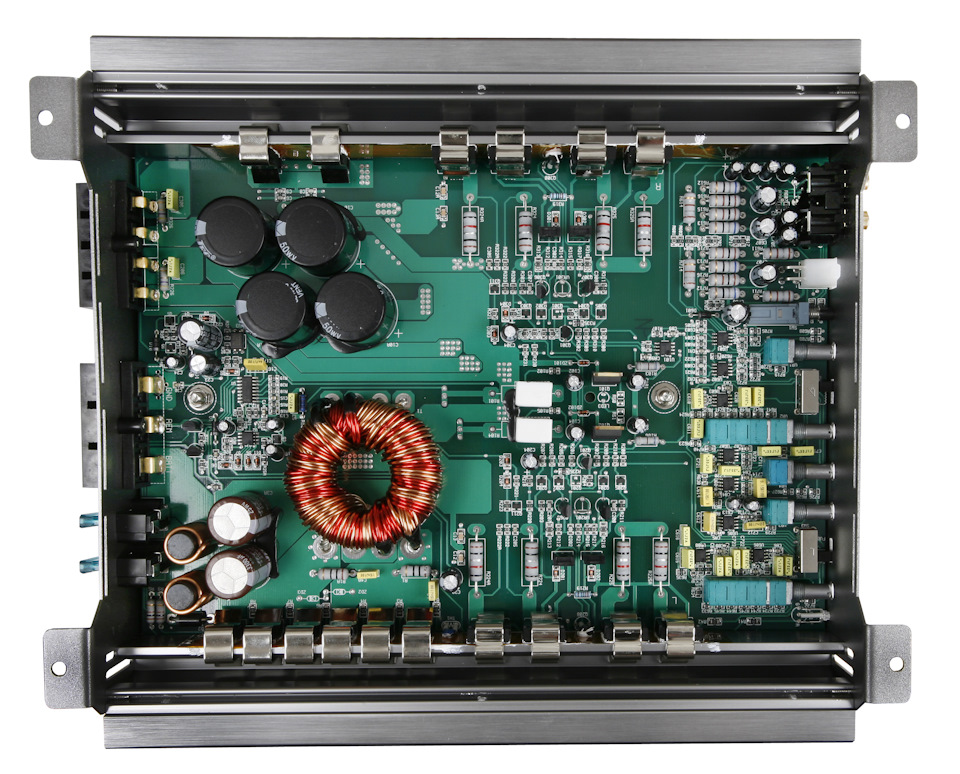

Фото кишок підсилка

виглядає пристойно

< І так, перше, що я зробив - це прокинув нові дроти домагнітолі. Від блоку запобіжників.Кидати від акумулятора вважавзайвим.

4мм2 до магнітолі, можна було і менше
видалені з системи.
нові
Оскільки в колишньому варіанті у мене були наведення на правийтвітер (швидше за все від ЕБУ), то я зробив те, що напевно ніхто неробить майже — заекранував ці дроти алюмінієвим скотчем
за бардачком

Проводи стали дуже жорсткими, але мені й не потрібно від нихгнучкості.
< br> Далі розвів силові дроти на два уся. Використовувавзалишок ПВ3 25мм2 та 16мм2

напаяв наконечники
Дистриб'ютора харчування у мене не було, а купувати якось нехотілося, то вихід був знайдений у вигляді того, що було підрукою
дистриб'ютор харчування ))

Якби була клема з трубкою — це було б взагалі супер. Частина, щокріпиться на акумулятор, була відпилена. На основний провід надівгільзу

Вхідний провід закріпив по середині

дистриб'ютор
І все це було заховано в коробочку від старого блока живлення
дистриб'ютор біля підсилювача
Така ідея показала себе чудово — нічого не гріється, закріплено всенадійно.
Другий підсилювач був встановлений під пасажирським сидінням.важеля кпп, міжблокові - по правій. В якості міжблоку для DLS покищо використано антенний повністю мідний коаксіальний кабель.Куплений він був років 10 тому, от і дочекався свого часу)).

З часом треба буде поміняти всі міжблоки на щось нормальне. Сидіннябули встановлені на місце, все підключено, все запрацювало, немаєнаведень. Далі був процес налаштування і ще цікаве, але про це внаступному записі. Незабаром на екранах ваших моніторів…

"

З часом треба буде поміняти всі міжблоки на щось нормальне.
Сидіння були встановлені на місце, все підключено, все запрацювало, наведень немає. Далі був процес налаштування і ще цікаве, але проце в наступному записі. Незабаром на екранах ваших моніторів…

"
