Перемога над вимкненням магнітоли при старті двигуна.

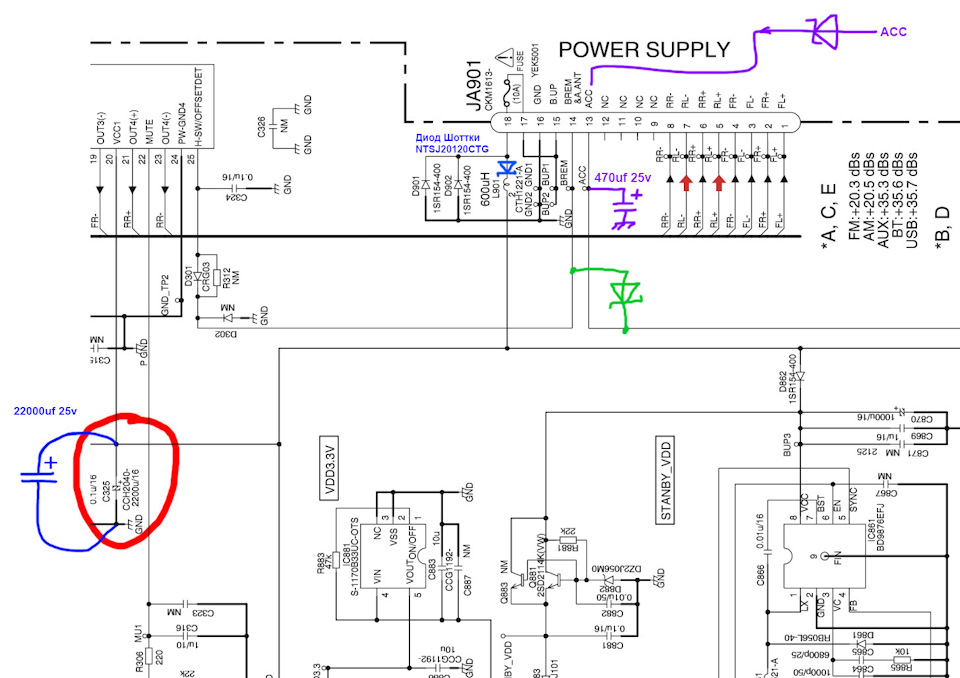

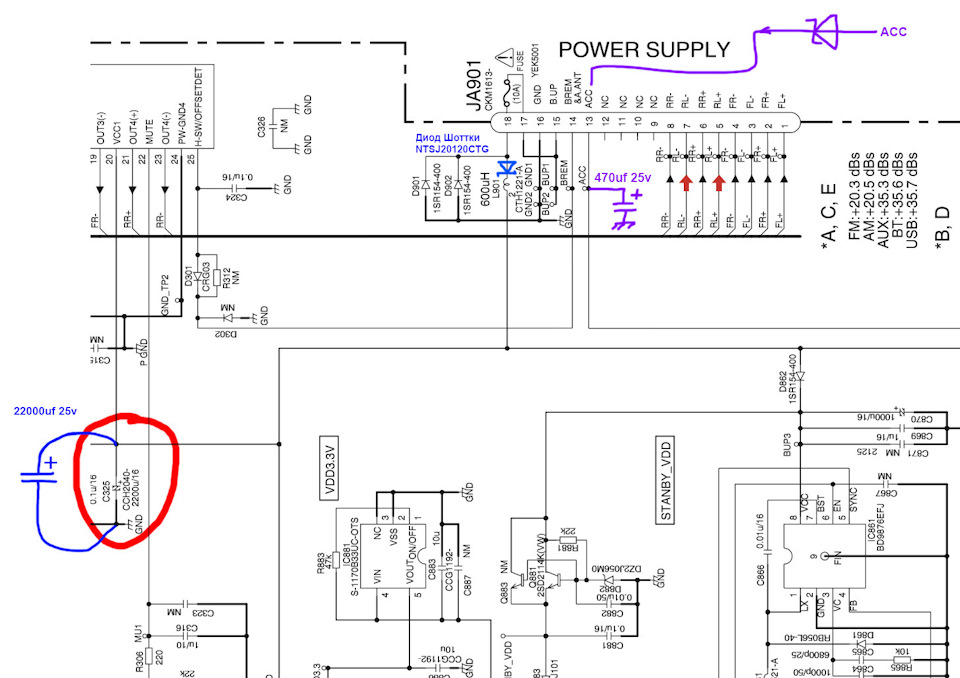

Якщо на Соні мене ще як то не сильно напружувало вимкненнямагнітоли при старті двигуна, то на Pioneer MVH-x580bt вженапружило. По-перше дістало відключення музики при заводі двигуна, по-друге — падало З'єднання блютуз, телефон не завжди коректноз'єднувався.Заміна проводів на товстіші не допомогла - акумуляторне новий, струм розряду знизився.Треба було що робити.Так як післятвіка я попрощався з гарантією, то вирішив апгрейдити магнітолудалі.Мануала по 580 немає ніде в мережі ще, то скачав до 560 - вланцюги живлення вони схожі. 1А), конденсатор 22000uf 25v(panasonic) і 470uf 25v І так, коли ми заводимо машину, в моментстарту стартера і проходить найбільша просадка напруги бортмережі -через це і вимикається магнітола. Головна постійна напруга (жовтийпровід магнітоли) проходить через діод NTSJ20120CTG (20А) ізаряджає постійно конденсатор на 22000uf. При включенні запаленняАСС (червоний провід магнітоли) напруга протікає через діод SB180(1А) і конденсатор заряджає на 470uf. При старті стартера часткусекунди напруга всієї мережі сильно просідає (помічали як гаснутьфари, коли заводимося). Ось у цей момент діоди і роблять своюсправу — вони не дають напруги, яка накопичилася на конденсаторах, повернуться в мережу і вся накопичена напруга йде тільки вмагнітолу. Конденсатора на 470uf на АСС достатньо для 5-секундноїроботи магнітоли при вимкненні запалювання, тобто магнітола привідключенні живлення на АСС буде працювати ще 5 секунд. А от якщододати ще один діод як на наступній схемі (позначений зеленим), томагнітола при відключенні АСС працюватиме доти, доки її не вимкнутина кнопку. Включити потім можна буде тільки при подачі харчуванняАСС знову (ще не реалізовано). Загалом зважився я на все це.Підпаяв два дроти до кондера в магнітолі:

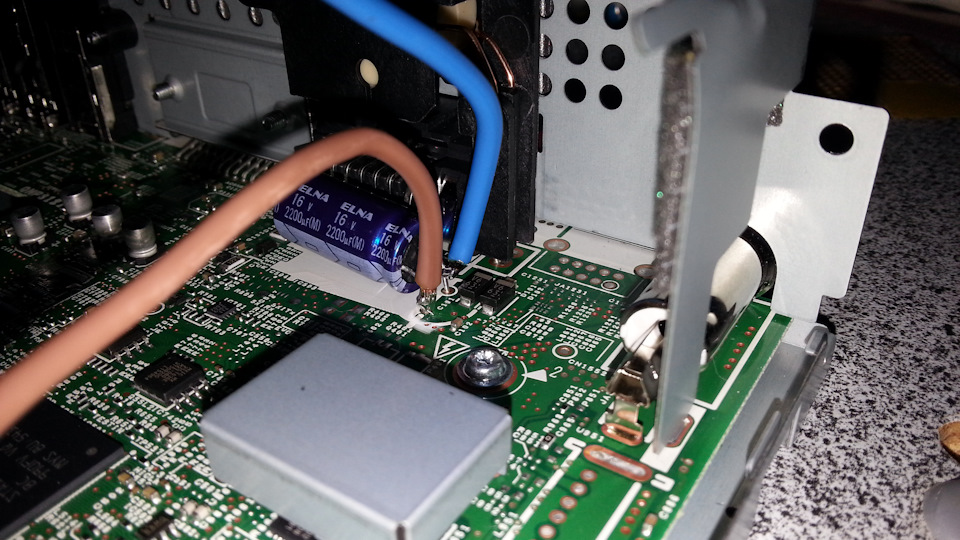

проводи підпаяні до кондера на платі

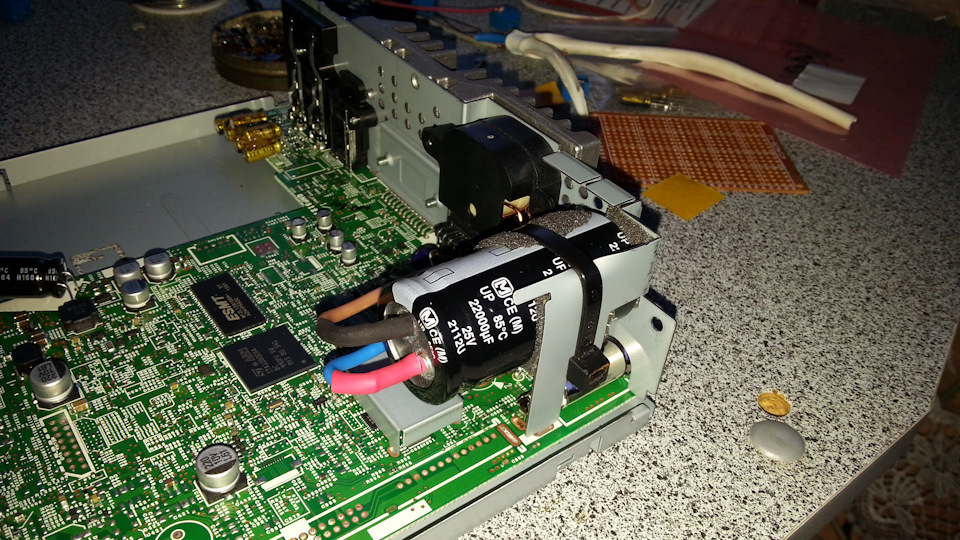

до цих дротів кондер на 22000:
конденсатор Panasonic 22000uf 25v

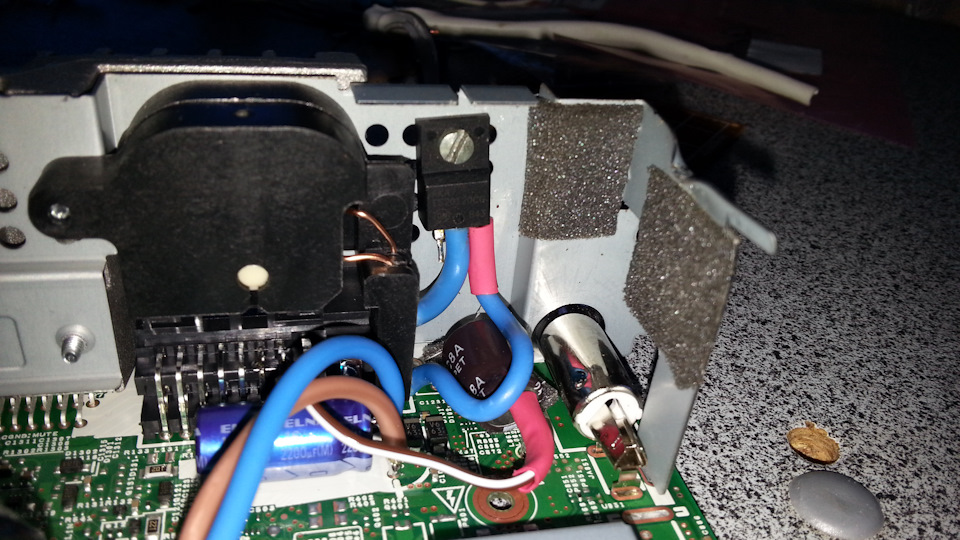

Маленький конденсатор мінусової ногою до мінусової доріжки наплаті, плюсову ногу конденсатора через проводок прямо до роз'ємумагнітоли (дивимося фото — коричнево-білий проводок)):Сам діодврізав у розрив дроселя - випаяв ногу дроселя і припаяв до катодадіода (-), а анод діода (+) (ніжка діода в червоній термоусадці) -на місце випаяної ноги дроселя:

Коментарі20

Redukrr6 груд. 2019 р.

Привіт! А що тюніл в мафоні саме до цього? У і майнула фраза, що після твіка попрощався з гарантією? Можна докладніше про доробки?

Oleg1979s6 груд. 2019 р.

У БП є піст, де описаний твік - заміна кондерів.

sashaodess25 груд. 2018 р.

ОМГ звідки ця дичина про просадку напруги? просадка напруги це на жигулях яких-небудь може бути, але в іномарках у всіх зроблено, так що при старті мотора вся напруга з АСС (саме так називається accessory - додаткове обладнання) відключається для впе...

Oleg1979s25 груд. 2018 р.

Те, що асс відключається - це так, а те що просадок немає - візьміть і поміряйте напругу на акумуляторі коли заводите машину.

Serg10038225 груд. 2018 р.

Від цього на справному авто не буде магнітола вимикаються! Міняй стартер і ремонтуй генератор. У нас морози -30 і магнітола щось не тухне від просідань

Soft22817 лют. 2018 р.

Не простіше було реле поставити?

Oleg1979s17 лют. 2018 р.

Мені такий варіант до душі.

hottta17 лют. 2018 р.

Там набагато простіше і не так трудомісткий

Ntvfortuna2 лист. 2016 р.

Встановив таку голову після Алпайна 9882. Той відключався при заводці, якщо напруга менше 12,5. Цей при 11,8 не відключається!

Vulf156 жовт. 2016 р.

У мене магнітофон почав вимикатися при заводці, тільки коли коротнула банка АКБ, а до цього все було норм! Тим більше магнітола дводінова!

Oleg1979s6 жовт. 2016 р.

Один два дин значення не має - акумулятор вже не дає заявлений струм розряду.

Serik815 жовт. 2016 р.

Чудово!

Kvasofff5 жовт. 2016 р.

німе звичайно справа! зроблено з розуму питань немає, але може простіше було б банально хорошими проводами харчування кинути?! я собі мідними проводами 2,5 перетином кинув окремо плюс і окремо мінус і все! Мафон не тухне причому на нормальній гучност...

Oleg1979s5 жовт. 2016 р.

У попередньому записі я написав, що дроти до магнітоли 4мм2. Але зі старими акумуляторами це не допоможе.

Danil8425 жовт. 2016 р.

Пробач попередні записи не читав) тоді дякую за інфу, якщо що знатиму що робити якщо раптом зіткнуся з такою проблемою)

Spiro-ls5 жовт. 2016 р.

Ого заморочився))) Я зробив простіше, на провід зовні підчепив конденсатор і діод. І тепер теж не вимикається. Магнітола працює правда секунд 15 після вилучення ключа)))) А так то дуже корисна доробка мене теж втрата блутуза дратувала підключати його...

tHumeniuk5 жовт. 2016 р.

на жовтий чи червоний? і який кондер?

Spiro-ls5 жовт. 2016 р.

наче червоний, я продзвонив який йде через замок, на той і підключав, діод і кондер на 16 вольт але точно не пам'ятаю на скільки, явно більше 10 000 був кондер, а який хз.

tHumeniuk5 жовт. 2016 р.

Тож хочу заморочиться

KiselyovSergey5 жовт. 2016 р.

Чудова доробка! Задумаюся над використанням подібної фішки)
