Bi-led лінзи. Частина перша - ламательно-цікава.

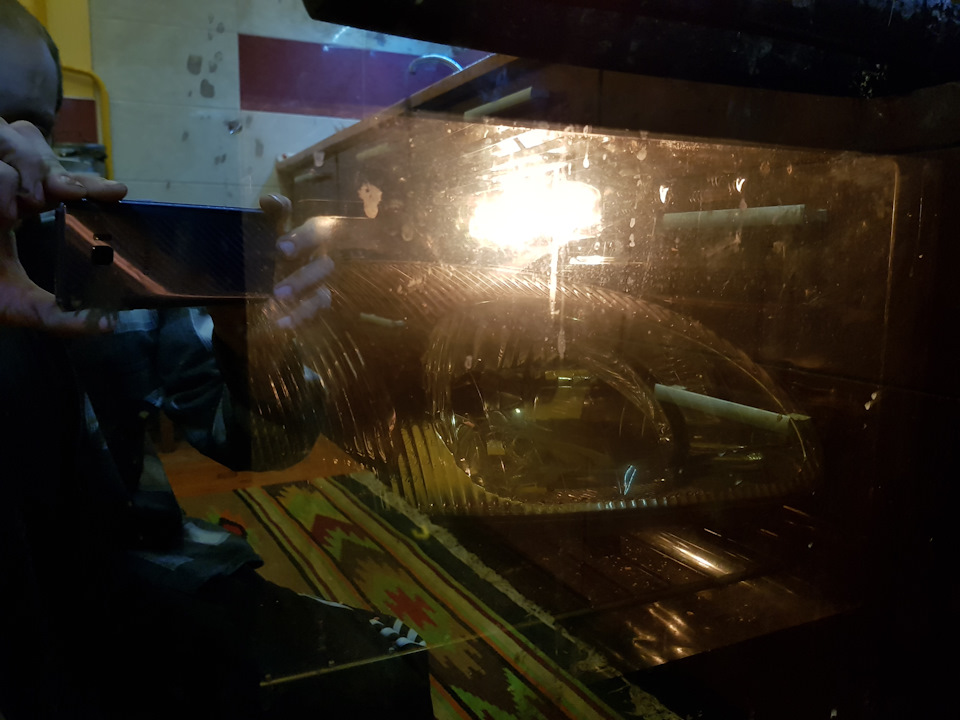

Давним-давно купив я світлодіодну оптику. Вже лежали в мене накухні.Включив електродуховку на 100 градусів, почекав і засунув унеї качку, ой — фару)), не забувши перед цим відкрутити і зняти всезайве з неї:

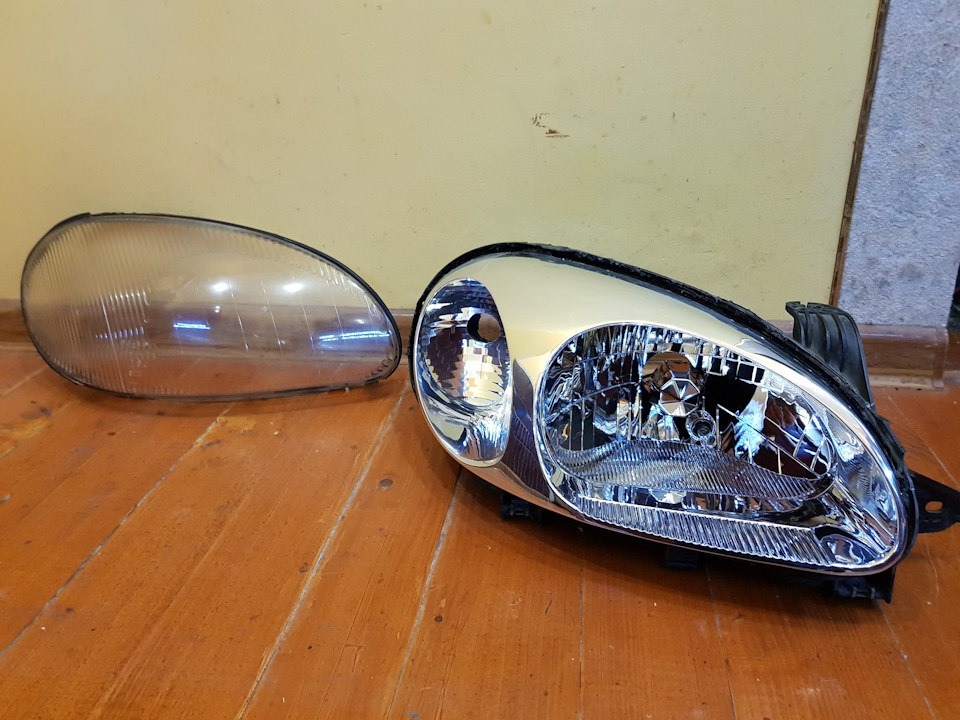

Спекотне< Зачекавши хвилин так 5 вийняв фару і почав потихенькувикруткою відтягувати скло від корпусу.І хвилин через десять, аможе і менше все розділилося:скло знято

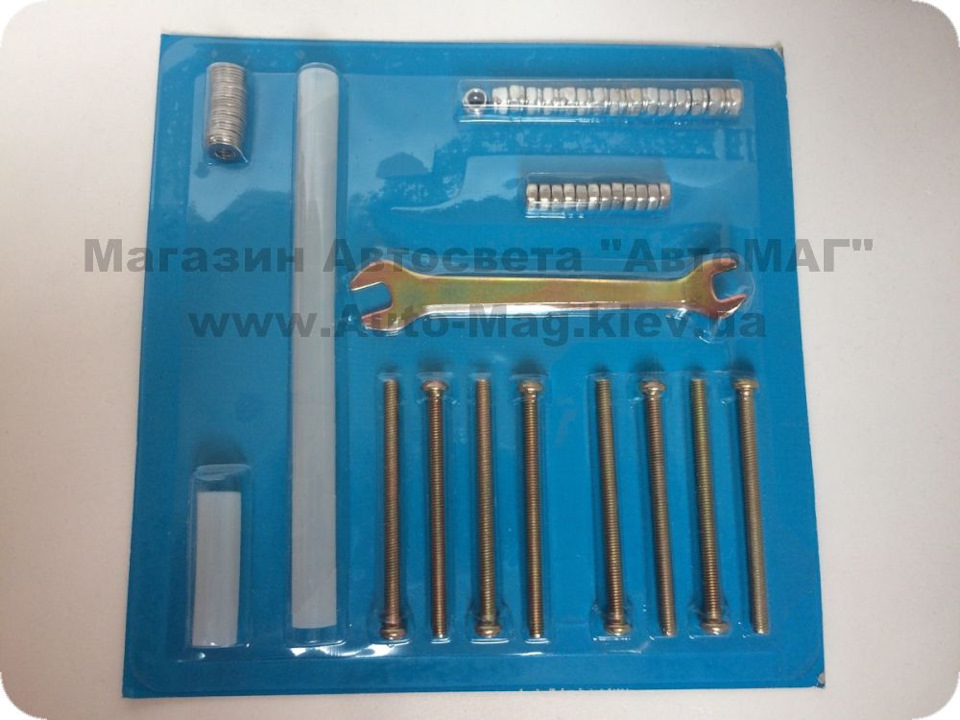

Потому на лінзу прикрутив болти з комплекту для встановленнялінз:

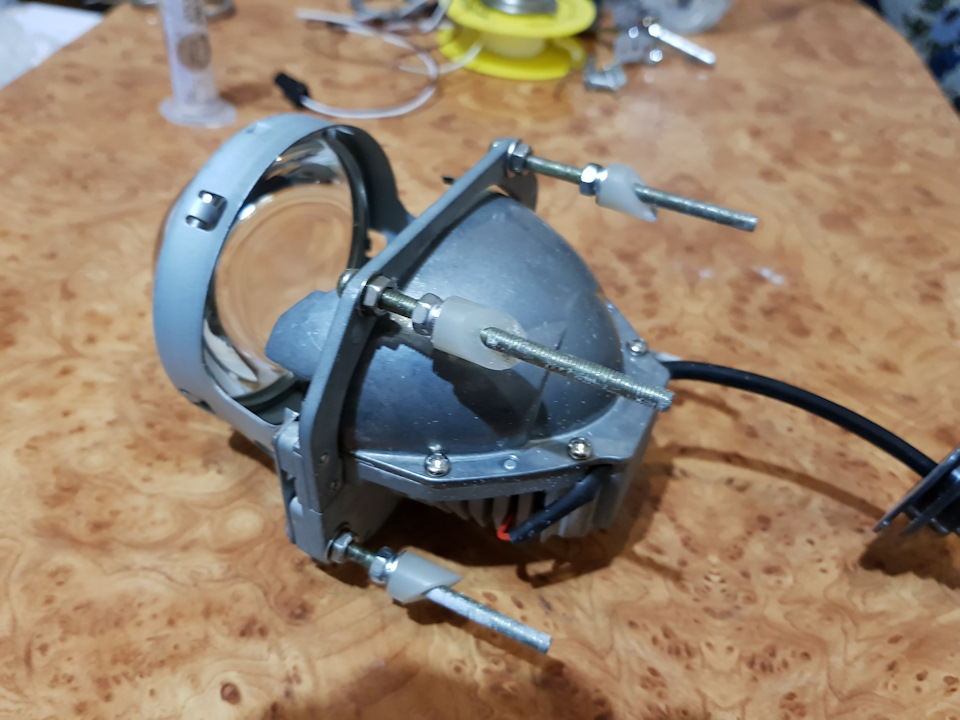

лінза зі шпильками

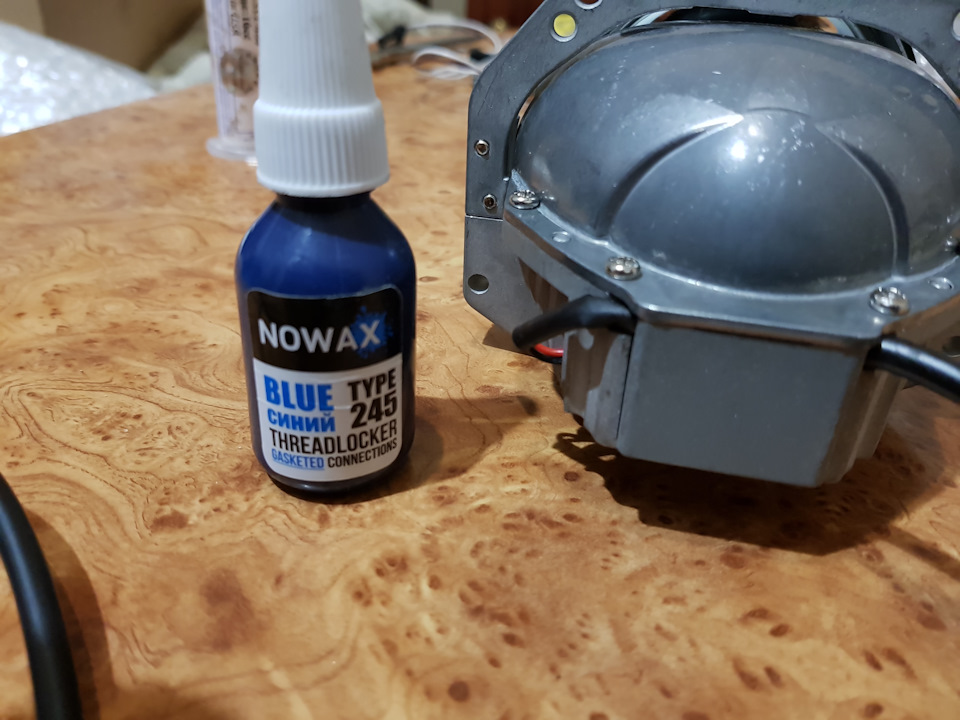

Всі різьбові з'єднання фіксувалися ось такою рідиною:
nowax — для фіксації з можливістю відкрутити
Оскільки модуль досить не симетричний щодо своєї осі, то довелосятрохи напружитися з розташуванням його в рефлекторі. Та й маскалінзи теж не маленька виявилася, так що вирішив зрушувати всю цюсправу більше до країв фари. Після кількох годин мук модульвсередині. Потім почався процес налаштування світла, щоб лінзасвітила точно туди, де світив галоген. Як це я робив. Підсунув стілупритул до стіни. Після вилучення рефлектора з фари, встановив йогона передній лівий (правий — не важливо) кут столу — нижній крайрефлектора з ребром столу. Підключив дроти від акумулятора догалогенки. На протилежному боці, куди світив рефлектор, у зоні СТГнаклеїв паперовий скотч і намалював олівцем лінію світло-тіньовоїмежі. Потім на те саме місце вже ставив рефлектор із встановленоюлінзою, але ще не зафіксованою і підкручуванням внутрішніх гайок (фото 4, ті, що біля силіконових косих трубочок) досяг такого жположення пучка світла, як і з рефлектора (ну може майже такого).процесу, на жаль, забув зробити. Тільки після цього фіксував гайкиnowax-ом.
Драйвер модуля вирішив закріпити в середині фари — місце на ньогознайшлося:драйвер у фарі

>
Можливо рішення не правильне, а якщо згорить. Але перед цим згадав, що той же Koito має драйвер у самому модулі. І не тільки у коїто.Розрізав дроти на фішці та припаяв до них. Також до синього дротугабариту припаяні диявольські очі, до мінусового чорного дротугабариту — ДХО. У проводці машини теж зроблено відповідні зміни.Фото установки стрічки для диявольських вічок не робив. Але там всепросто – шматок світлодіодної стрічки приклеєний усередині навкололінзи. В інеті багато прикладів. Стрічку треба запитувати черезстабілізатор напруги (ще не встановив - у дорозі) і виставитинапругу 11 вольт - довше проживе.
Ну а далі - процес збирання фари. Установка маски (докладніше пронеї в наступній частині:

перевірив як світить

Була трохи підрізана маска фари, тому що в неї упиралася маскалінзи:

Слабке кріплення, на якому висить рефлектор зміцнив кабельноюстяжкою:

стяжка, так само холодним зварюванням зміцнив місце кріплення болташарніра

>
Старий герметик не видаляв, але трохи додав нового:

Поки все. Далі буде.
