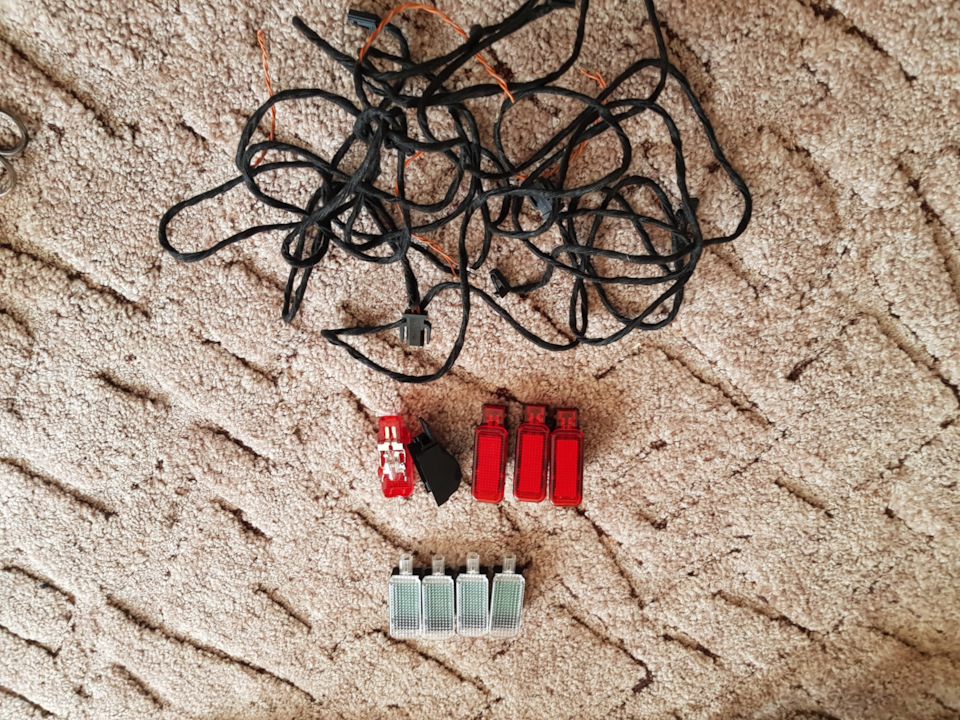

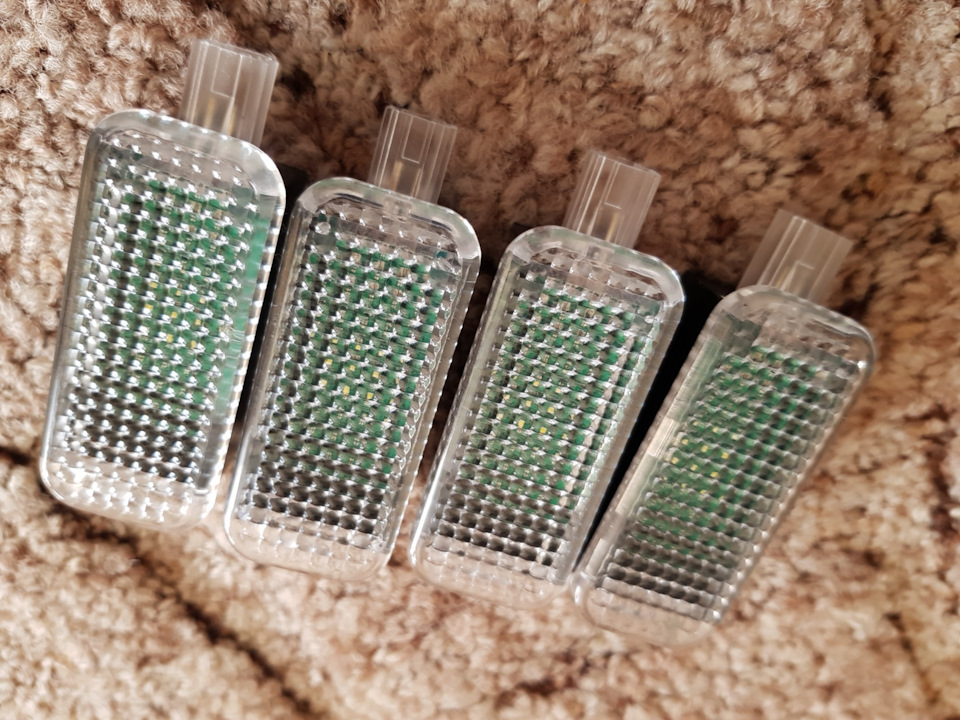

А тепер до справи. Переглядаючи салони різних авто, дужесподобалися в картах всякого роду ambient light, сигнальні ліхтаріта підсвічування зони посадки… Тут я подумав — а чим я гірший відцих інженерів… Так, де взяти? , через Х-надцять днівприйшло:Підсвітка ніг і сигнальні вогні від Audi Q5 Купувавтут:a.aliexpress.com/_9 якісно, в комплекті проводка.Білі ліхтаріна одному led-чіпі, світить трохи слабко (з часом поміняю).

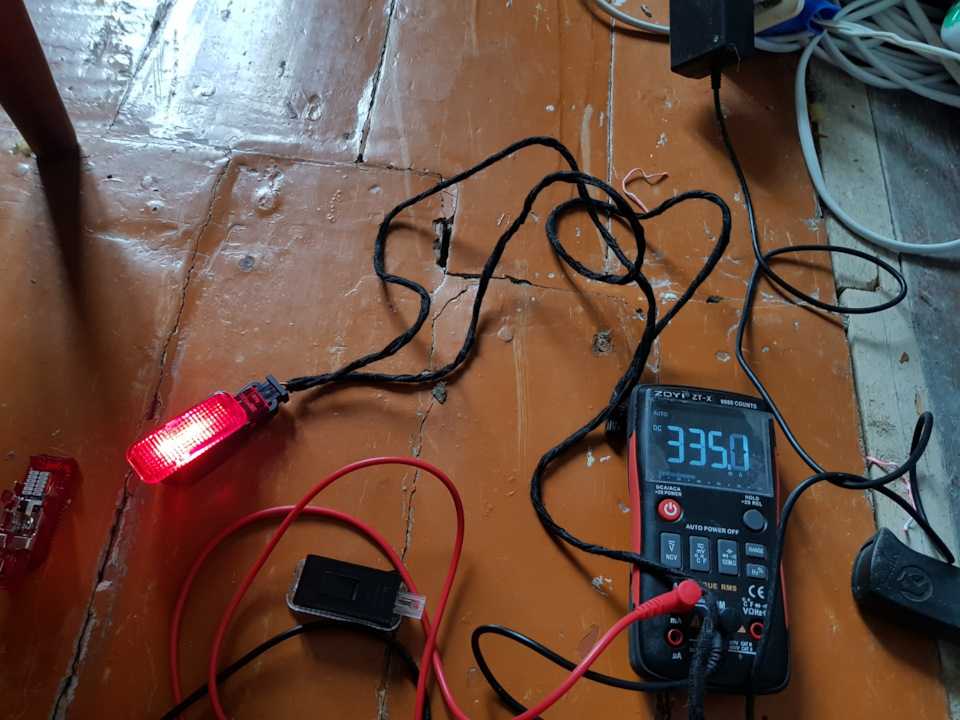

споживання лампи

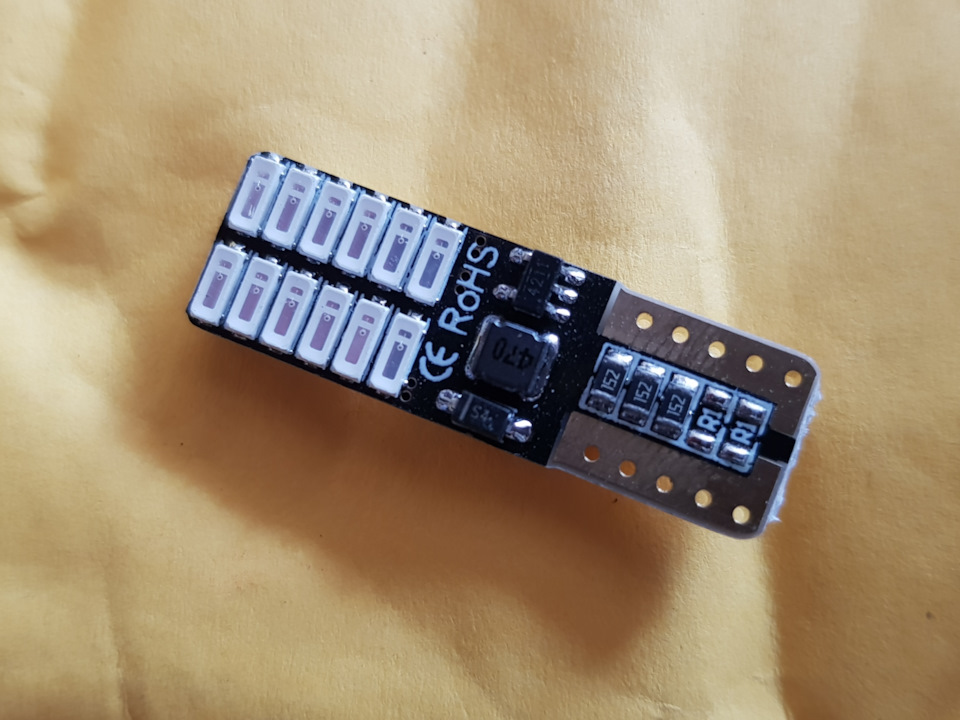

Так само прийшла з Китаю їхня заміна a.aliexpress.com/_AYgZL4:

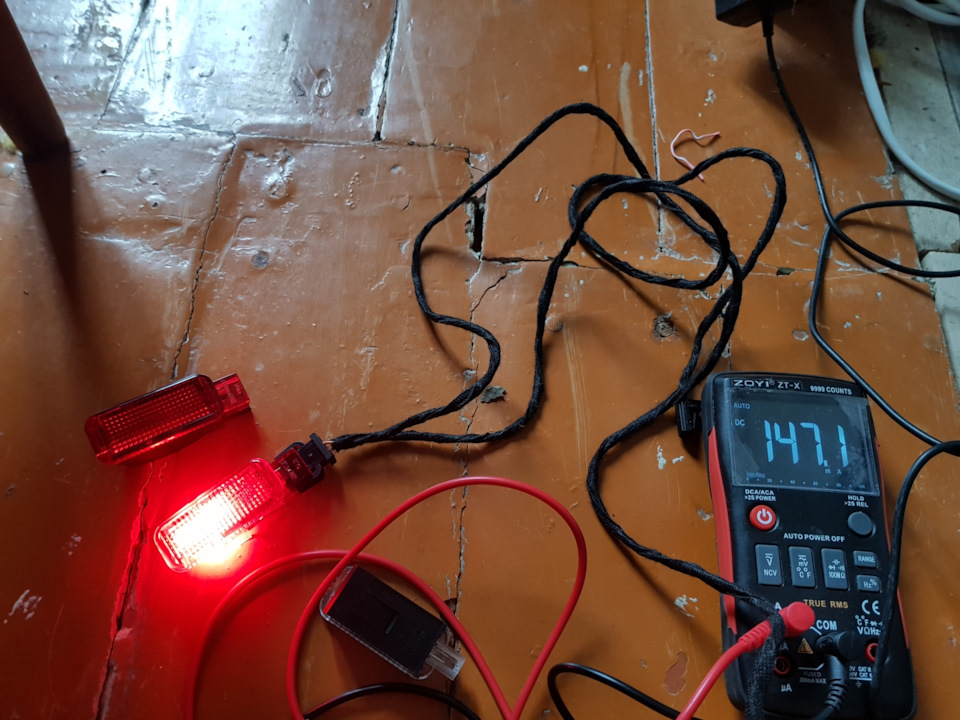

> Споживання на порядок нижче, а світло на два порядки вище:
картокрошувача. Чіткими, впевненими рухами роблю різ по лініяхжертви:
Намітив, де різати
Ну а потім спритним рухом кулака, відправив оппонента в отвір:
< /p>
На місці
Усередині
Рада, хто планує якось:намічайте максимум від краю карти.
Намагайтеся встановити далі, не як я зробив. Потім заважатимефільонка дверей, особливо це стосується задніх дверей. Спереду всесідало нормально, а ось ззаду – ні. Приклав карту, намалював надверях, що десь заважає ліхтарям. Секунда роздумів і в мене в рукахнайкращий у світі хірургічний інструмент вагою один кілограм 😀.Зробивши в голові складні математичні рівні, я направив молоток ізсилою хренадцять ньютон у ціль, зі словами: "мила, вибач, я простохочу щоб ти стала красивою)". Але щоб не бити металом об фарбованийметал, приклав товстий картон. Фото не зробив, бо був захопленийцією феєричною дією. В кінцевому результаті, після моїх ніжних дій, корпуси ліхтарів вже не упиралися нікуди і задні карти сіли.> Замовляв тут:a.aliexpress.com/_ANW8iW чотири шматки по метру тачотири інверторні блоки. Раніше з неоном справи не мав, але якбимав, то замовив би один шматок на 3 метри (вистачає на 4 двері звеликим запасом), навіть 2, але це впритул і 2 блоки (один назапас). Неон паяти дуже легко, там нічого складного, треба тількитермоусадки мати тонкі.
Неон монтується дуже легко, адже у нього є бортик. Робимо дваотвірі на 3мм з двох країв, Але на одному ще додаємо проріз дляборту, щоб просунути неоновий шнур зсередини карти назовні. Діркиє, шнурок на місці Зрізаємо шматок борту на краю. Просовуємо, укладаємо між карткою і вставкою карти. Ось так зсерединипросовуємо назовні Тут зріз бортика, щоб легко укласти Ось туттільки отвір, щоб просунути всередину. Так заходить усередину. Накінчик треба надіти захисний ковпачок або чимось загерметизувати.Тримається чудово.
Ось вона — диво-смужка, ambient light for бідних 😀
Про перетяжку і шум передніх карт ще не писав, пізніше.
< /p>
Один неон бракований, китаєць вислав новий (вже поміняний)
Думаєте все - а ні. Ще зробив підсвічування кнопок водія ЕСП.Фотки, щоб коротше:Красимо білим маркером, щоб краще світловідбивалося Так само Клеймо 2 шматочки стрічки Треба два шматочкипо 3 діоди . Трохи підрізаємо по ширині, щоби влізла. Спаюємо міжсобою тонким проводом МГТФ:Ну і припаюємо біля роз'єму через щеодин резистор від стрічки на 270-му, (вибачайте, вже не пам'ятаю деплюс і мінус).
Запитуємо через резистор, адже в мережі 14в, а не 12.
Ну і результат:Вимкнено, виглядає як зазвичай
А ось і світло
І трохи фоточок:
Якось так вийшло
Вже в калюжу не вступлю
І пасажири теж<
Вночі вже не непомітний
Думаєте це все — нема! Більше фото не влазить. Пост про підключеннявсього цього і не тільки добра окремо. Продовження буде…
" щоб краще світло відбивалося Так само Клеїмо 2 шматочки стрічкиТреба два шматочки по 3 діода. Трохи підрізаємо по ширині, щобивлізла. Спаюємо між собою тонким проводом МГТФ:Ну і припаюємо біляроз'єму через ще один резистор від стрічки на 270-му, (вибачайте, вже не пам'ятаю де плюс і мінус).
Запитуємо через резистор, адже в мережі 14в, а не 12.
Ну і результат:Вимкнено, виглядає як зазвичай
А ось і світло
І трохи фоточок:
Якось так вийшло
Вже в калюжу не вступлю
І пасажири теж<
Вночі вже не непомітний
Думаєте це все — нема! Більше фото не влазить. Пост про підключеннявсього цього і не тільки добра окремо. Продовження буде…
" щоб краще світло відбивалося Так само Клеїмо 2 шматочки стрічкиТреба два шматочки по 3 діода. Трохи підрізаємо по ширині, щобивлізла. Спаюємо між собою тонким проводом МГТФ:Ну і припаюємо біляроз'єму через ще один резистор від стрічки на 270-му, (вибачайте, вже не пам'ятаю де плюс і мінус).
Запитуємо через резистор, адже в мережі 14в, а не 12.
Ну і результат:Вимкнено, виглядає як зазвичай
А ось і світло
І трохи фоточок:
Якось так вийшло
Вже в калюжу не вступлю
І пасажири теж<
Вночі вже не непомітний
Думаєте це все — нема! Більше фото не влазить. Пост про підключеннявсього цього і не тільки добра окремо. Продовження буде…
Коментарі20
А навіщо ці блоки? Як це все підключати?
Неон світиться від змінного струму приблизно 180v. Блоки перетворять 12v постійки на 180v зміну.
Тобто в кожну двері по блоку треба?
Теоретично так, практично - ні. Можна протягнути по два дроти з кожних дверей і з'єднати в салоні на один блок.
Та я думав, від кожної кнопки есп запитати…
Як варіант, але вони гидко свистять/пищать. Люди у відгуках на алі на один скаржаться, а тут буде аж 4. І надійність у них лотерейна, тільки через запобіжник.
Супер 👍
у мене та ж ідея, вже стоїть така неонова нитка в окантовці торпедо, планую продовжити на двері. а ось новина про те, що її можна різати і припаювати до джерела живлення - це для мене було одкровенням. нитка йде плюс і мінус?
Там змінний струм. Ідуть 2 жили. Подивіться на кінці неонового шнура на зріз, там видно центральну, яка в люмінофорі і між силіконовою оболонкою і люмінофором ще одна або дві тонкі. Спочатку паяєте центральну і в термоусадку, потім другі і всі разом ...
добре. а то китайці розповсюджують байку, мовляв відрізаний шматок вже не повернути, світитися буде тільки той, який з боку блоку живлення.
Ще простіше можна купити 5 метрів і один блок. Можна просто всі шматки неону з'єднувати паралельно - у мене так, а сам блок один. У мене затягнуті в кожну двері два дроти для неону, сам блок під капотом, тому що він пищить)).
Гарно. Я ось тільки не зрозумію, у мене на шістці в передніх дверях були лампочки з червоними плафонами, відчиняєш двері-загорялися, на дев'ятці вже заощадили-стояли катафоти. Чому ж на сенсі/ланос взагалі немає з заводу нічого подібного? !-Вже сам д...
Якщо вийде таку ж ергономіку як у Гранти зробити, то буде супер, але щось підозрюю, що не вмістити.
Немає у мене так не вийде, карти дверей звичайні не люксові, тому кнопки думаю ставити на штатне місце біля ручника. Кнопки від гранти як на фото, вони силові не для слаботочних ланцюгів, тому реле не обов'язково і головне вони добре підходять у штат...
2 сорочки за лампочки?))
У наступних постах взагалі охр…неют))
Підсвічування в торцях дверей - вогонь. Собі хочу підсвічування білу сризу дверей, щоб видно було, куди виходиш.
Text Круто! Сам робив тільки підсвічування дверей. Ось ще доповнив би підсвічуванням ручки відкриття дверей і кишенька передніх дверей легким ненав'язливим світлом. А що за діоди використовував? Я спершу Д226, але вони грілися, потім поміняв на діоди...
Про ручку напишу завтра))
Оскільки все led, то споживання маленьке. У мене всі двері окремо через діоди Шоттки 1N5819. Проведення повністю перероблене в авто, буде потім запис.
