Останній елемент автозвуку - мультиконтролер Helix (Brax) Conductor для SCP (а у мене щось minidin).

Всім привіт. Так як при виведенні по usb звук не регулюється, требабуло якось вирішити це. Helix Director - дорого і нікуди приліпити, а Conductor компактний і функціональний теж. Цю "приблуду" шукавдавно, якось зникла з продажу.І ось нещодавно забив у пошук Helixconductor, а він у наявності в кількох інтернет-магазинах.Тількипроблема — він для процесорів і процедур з SCP (smart controlport).А у Helix DSP. 3 роз'єм miniDin 8pin Вирішив я дізнатися щоце за новомодний такий порт SCP Інформації в інтернеті рівно 0! Коротше, написав я німцям в audiotec-fischer черезгугл-перекладач.За два дні мені відповів один містер конфіденційнимлистом із вказівками про нерозголошення даних листа Там були деякісхеми, за допомогою яких можна вирішити цю проблему.

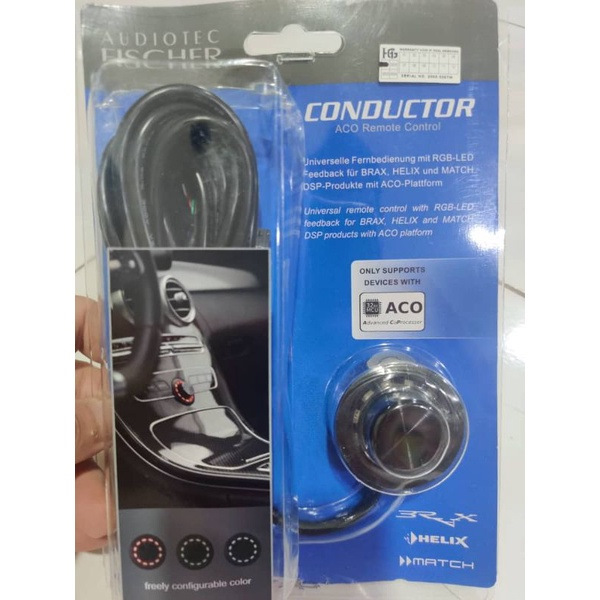

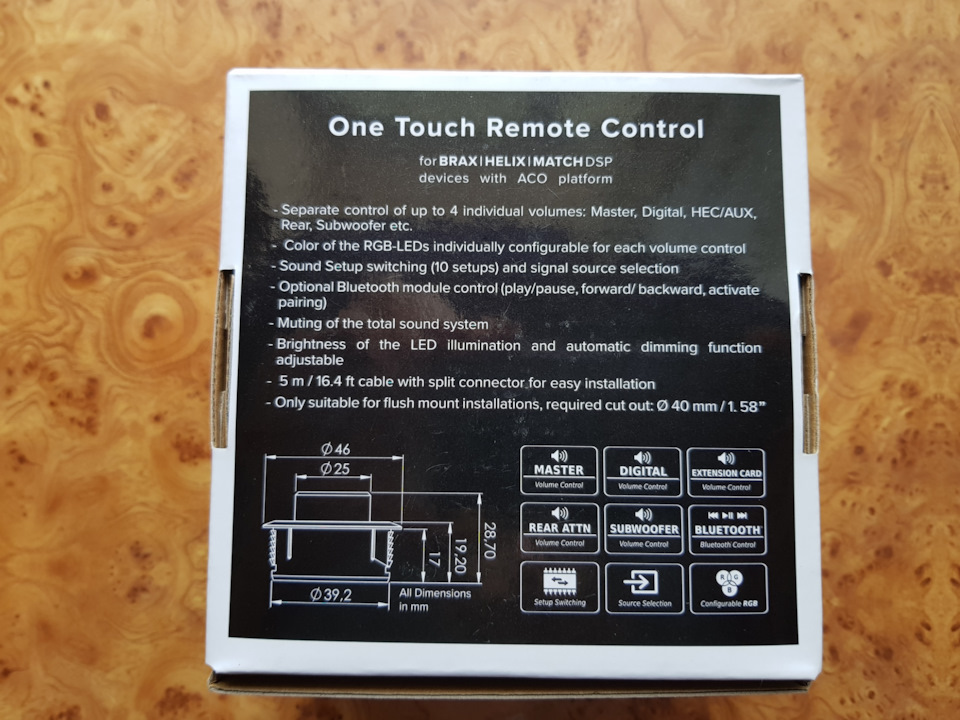

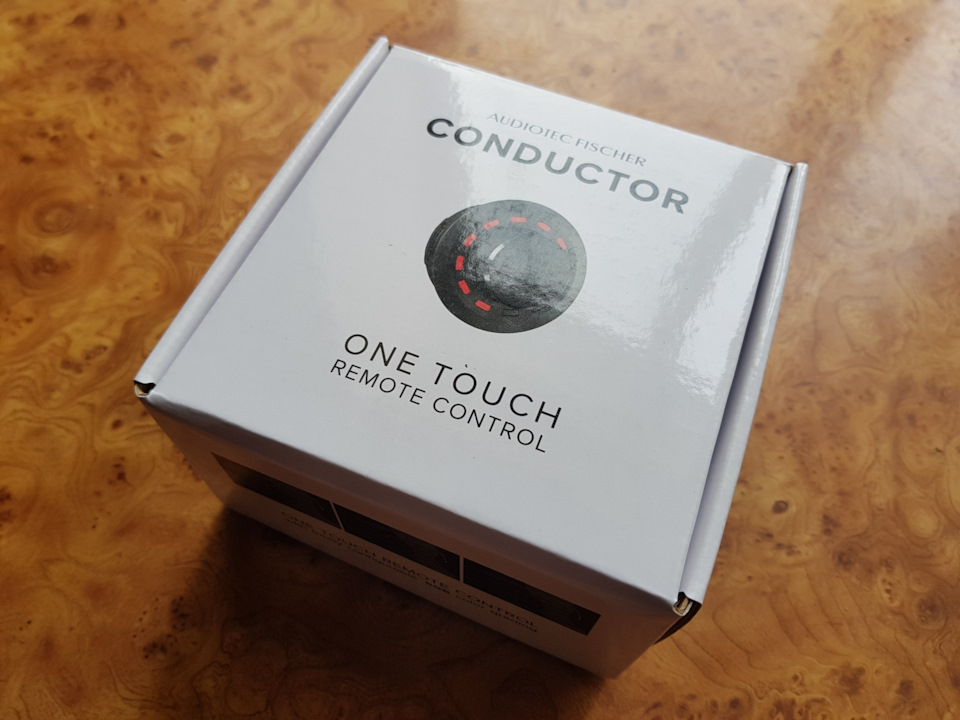

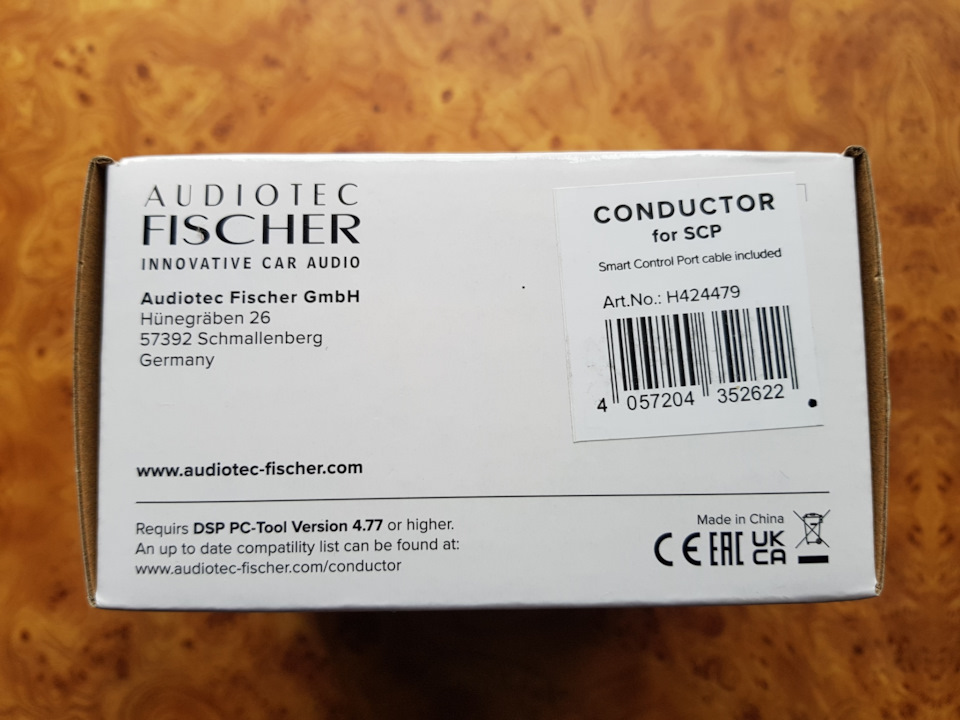

Упаковка була несподіванкою — раніше було так:

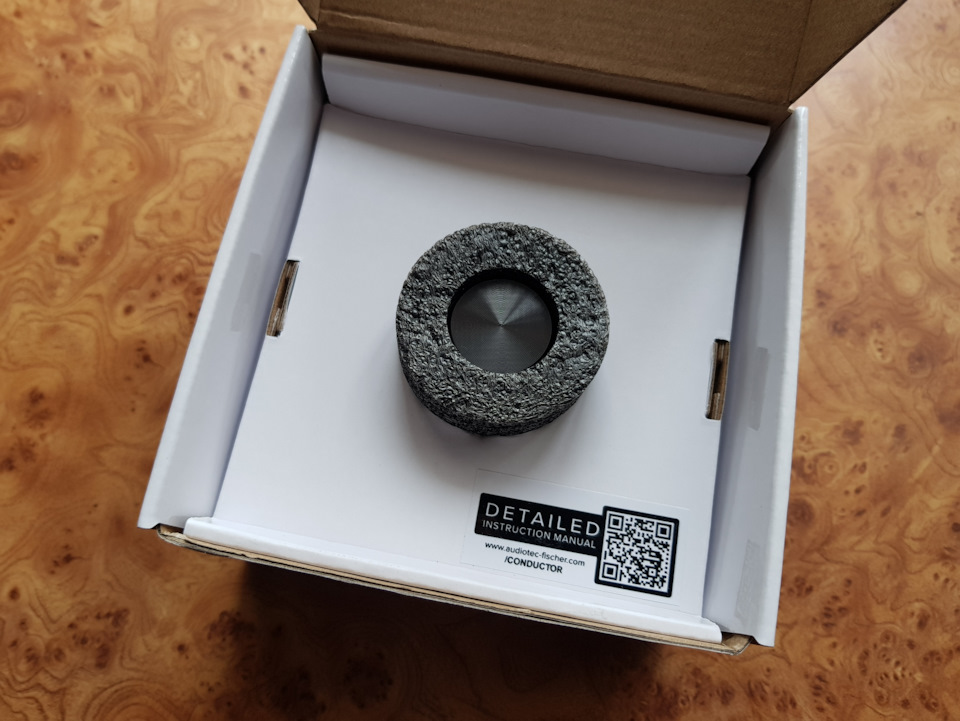

Усередині паралончики, що захищають пристрій:

Довід QR-код сторінки пристрої, там же і інструкція
під пристроєм 4м 80 см дроту
А це той самий SCP або по простому Molex NanoFit
Відрізаю це і за німецькими інструкціями припаюю minidinроз'єм:

Ось, до речі, що всередині:

акуратна китайська паяння проводів))

Коліри проводів у conductor- e такі ж, як і в роз'ємі SCP, а осьзначення не збігаються. Тобто якщо на кондукторі білий це "+", тона роз'ємі SCP він вже має зовсім інше значення (RXD), а плюс -зелений. Навіщо так зроблено - не зрозуміло:Підключаю зі страхом допроцесора, включаю в налаштуваннях DSP PC-Tool 5 - ставлю галочкубіля conductor:

Кручу -верчу крутилкою - ніфіга, звуку немає, крапки не змінюютьположення. Все, гадаю, погано німецькі схеми дивився, ХАНА! Грошіна вітер! Вимикаю програму DSP PC-tool на ноуті і вискакуєповідомлення, ой типу не поспішай, ми тут оновлюємо Conductor. І оп— усе працює! Через день прочитав інструкцію — типу так і малобути. Все ж таки інструкції іноді корисно читати))
Коротко, що можна:
Master volume — загальне регулювання гучності;
Subwoofer volume — регулювання рівня саба;
/>
Digital in volume — регулювання звуку оптики;
HEC volume — регулювання звуку hec модуля usb;

Під кожен режим можна налаштувати свій колір:
Tone control menu — типу регулятора частот, в один бік більшевисоких, в іншу - низьких. Частоти задаються вручну;
Sound setup selection menu — перемикання налаштованих пресетівпроцесора (до 10 пресетів);
Signal input selection menu — перемикання входів процесора;
Bluetooth playback control menu - коли встановлений модуль HEC BT(HD), то можна перемикати треки. Порядок всього можна змінювати -що буде за замовчуванням, що першим і т.Д. Колір підсвічування, яскравість - регулюється. При не активності пригасає (тежналаштовується). Так як conductor круглий, то його можнавстановлювати як завгодно - нульову точку, звідки загорятьсясвітлодіоди теж можна налаштувати:Також є налаштування самогорегулювання гучності - на скільки децибел і з яким кроком будезмінюватись гучність:Ну і ще щось по дрібницях. Тепер залишилосяпридумати куди його встановити:У кожух керма ідеально підійде, алемоя права рука постійно на підлокітнику, а отже треба десь підрукою щоб було. Поки ще не встановлюю — чекаю на кнопки підігрівута блокування дверей, а потім можна й місце промені підшукати.Хочеться, щоб було красиво як на німецькій фотці:Ще сподіваюсяякось пристосувати кнопки керма до нього, але це в далеких планах.Треба випоювати енкодер і від плати і розробляти ще один пристрій, що об'єднає кнопки та енкодер. Але це вже зовсім інша історія.
Поки що все. Усім світ (він дуже зараз потрібний).
