Ось і дійшли руки до встановлення реле на включення вентилятораохолодження радіатора.Встановив, щоб розвантажити контакти датчикавключення вентилятора.

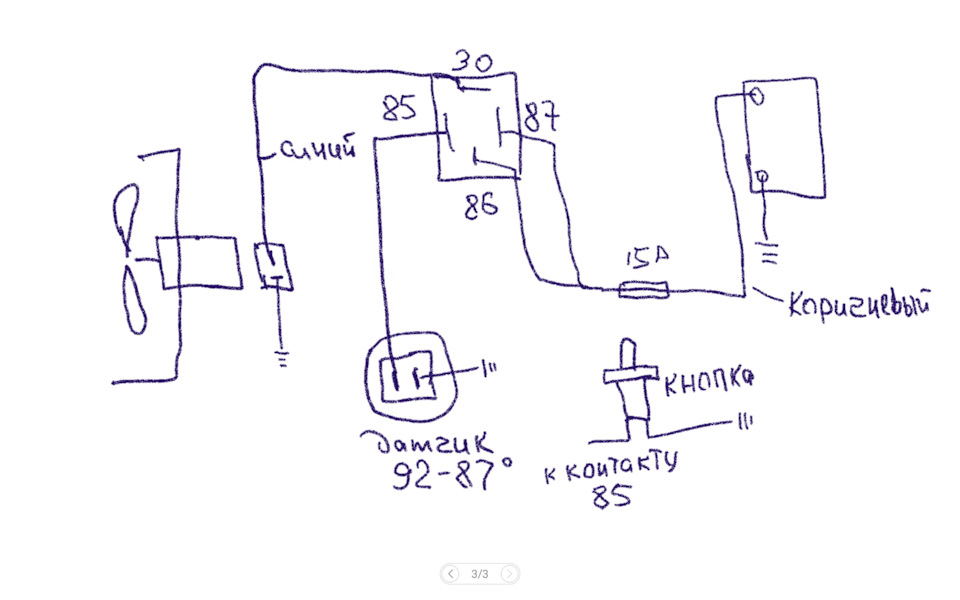

Схема
Працює як від додатково встановленої кнопки так і віддатчика.

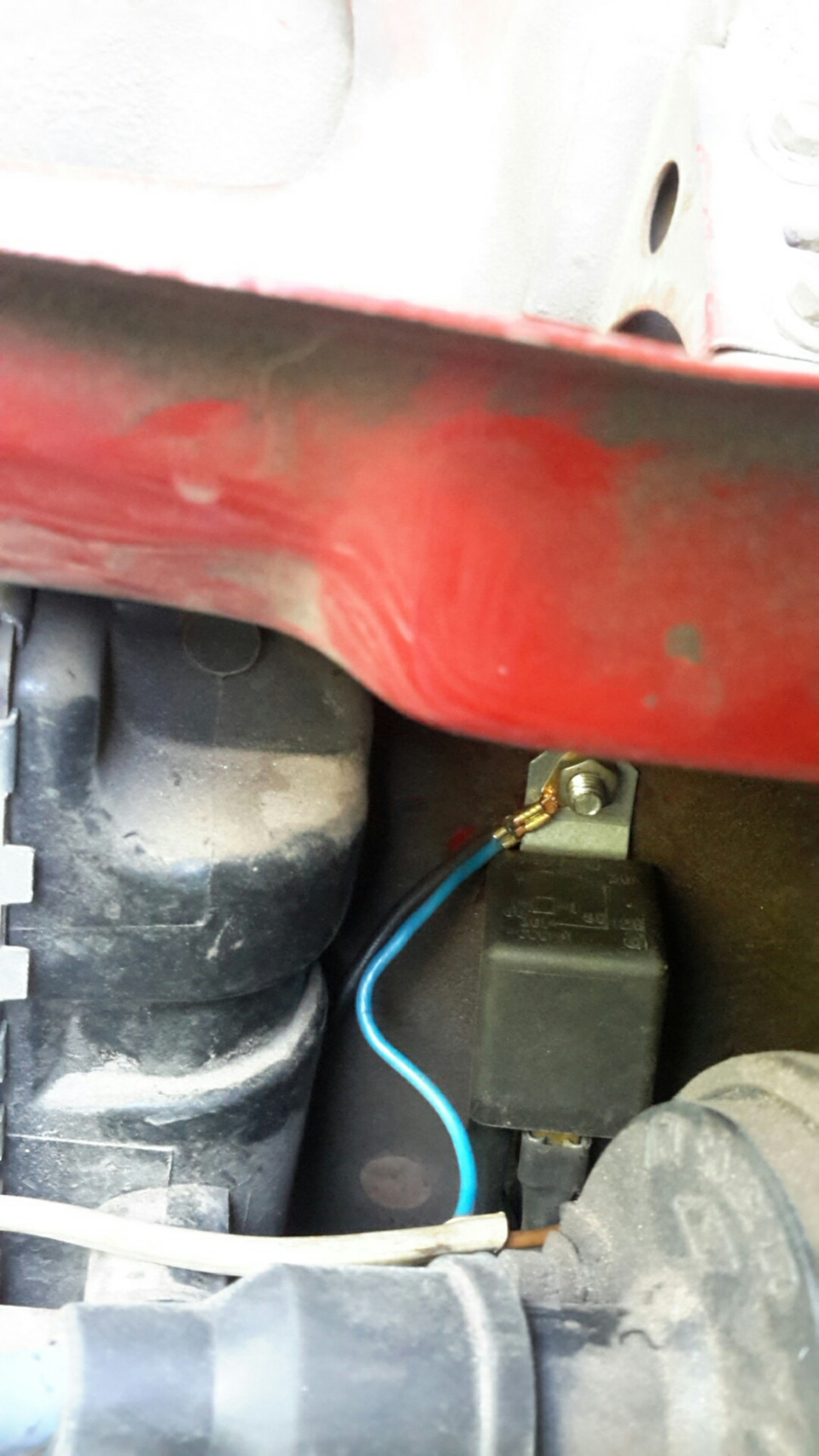

Реле встановив на панель "телевізора" за котушкою запалювання.
Силові дроти брав 2, 5 кв/см, на керування 1, 5 кв/див.
Тут був отвір на 5 туди і закріпив
І туди ж через гровер закріпив і "-"
> Все управління йде через "-"
Наступним буде встановлення електробензонасоса низького тиску
Були куплені реле чотириконтактне, і клем на 5, і "мами", у продажуне було роз'єму на реле, а по інших магазинах не було часуїздити.
Так само був куплений і замінений аккумулятор, мій відпрацювавтрохи більше 5 років почала вередувати.
Після доливання дистильованої води та підзарядки протягом майже 10годин у п'яти банках щільність 1, 24-1, 25, а в банку біля мінусовоїклемми 1, 18 і до і після зарядки
Коментарі16
Щоб усе було в ідеалі потрібно паралельно обмоткам (двигуна та реле) діоди у зворотному напрямку поставити, щоб придушити ЕРС самоіндукції, яка створює високу напругу і пожере контакти реле та датчика включення.
Датчик включення у мене підключений до керування котушкою реле, а не до силової частини
Ось саме котушки (неважливо це двигун, реле) і створюють ЕРС та їх шунтують діодами. Ось повна схема, тільки кнопку блокування додати.
А яке маркування діодів?
Впринципі будь-які більше 1А і зворотний напрямок із запасом-більше 30-40вольт. Наприклад шотки 1n5818-5819.
Навіщо ускладнювати? Із заводу все працює як треба. Тоді вже й плавний пуск треба)
Мені ускладнювати не потрібно - у мене інжектор, все і так працює ...)))
Щасливий)
Зробив також, навіть реле на тому самому місці. Тільки кнопка підключена від замку запалювання, щоб не залишити випадково.
У вас різне управління реле здійснюється. У нього мінусом, а у вас плюсом разів через замок.
Я подаю плюс від кнопки прямий на моторчик, відразу страховка від несправного реле.
Звичайне чотириконтактне реле на 30 А.І відразу до нього купувати клемну колодку (мені здається так було б окуратнішим) а я купував клем обтискав і термоусадку зверху на клем одягав.
Обережніше.
Продаються готові 5 контактні роз'єми.
А яке реле? Теж хочу спробувати таке зробити.
Будь-яке п'ятиконтактне, а щоб надовго можна реле стартера поставити.
