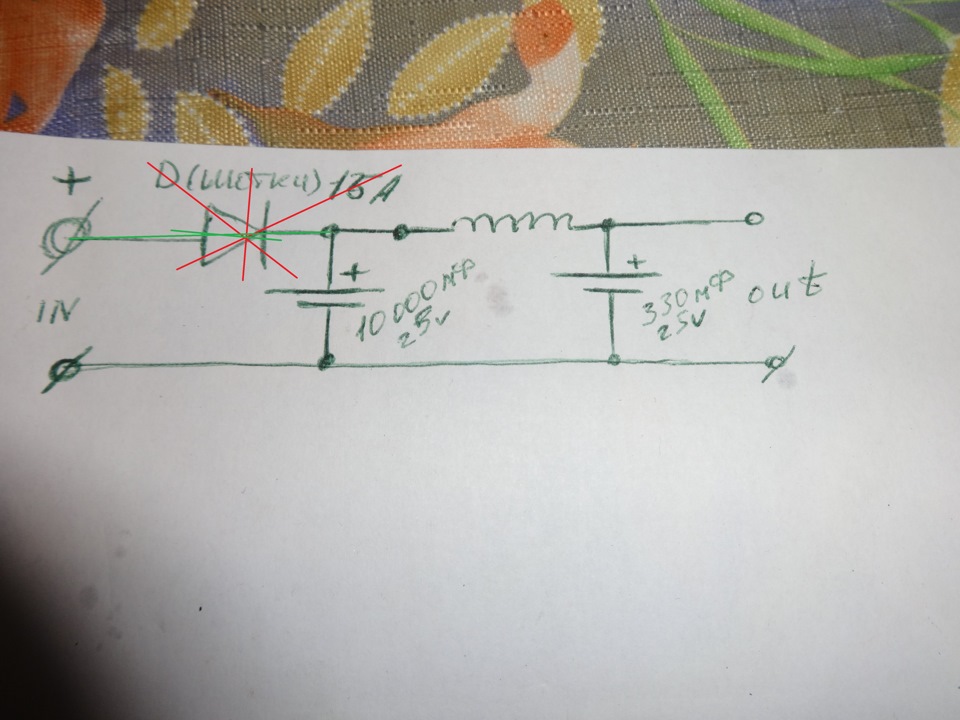

Раніше я писав про те, що після встановлення підсилка призаведеному двигуні одночасно зі зростанням оборотів двигуна інавантаження в мережі (фари, підігрів заднього скла та ін.)з'являється свист - "ефект турбіни ")) Причина в голові, а точнішеїї харчуванні… Проаналізувавши інфу з мережі я зібрав такийфільтр:

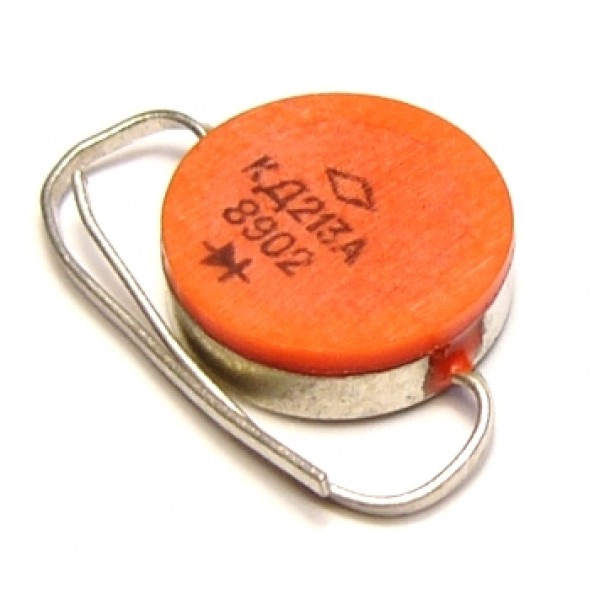

Сьогодні 28.03.2016 Через рік все працює супер, але коштує 2підсилювачі і внесені корективи. Діод все-таки стоїть (використовував високочастотники два шт в паралель - так просадканижче по вольтажу:А щоб підсилювачі не вирубалися підключив REMчерез реле.
>

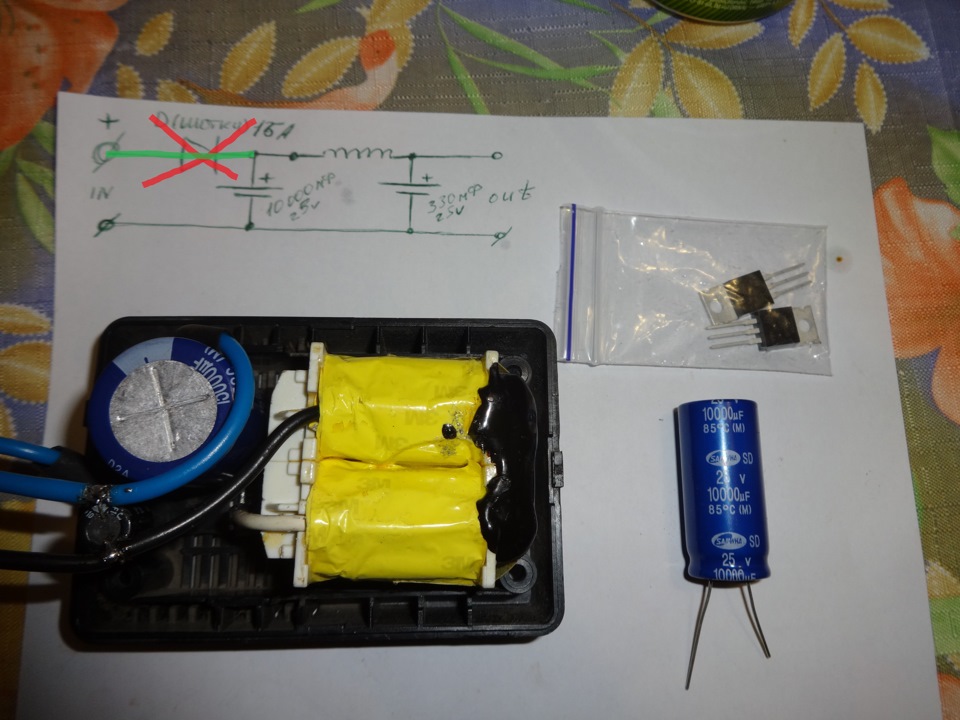

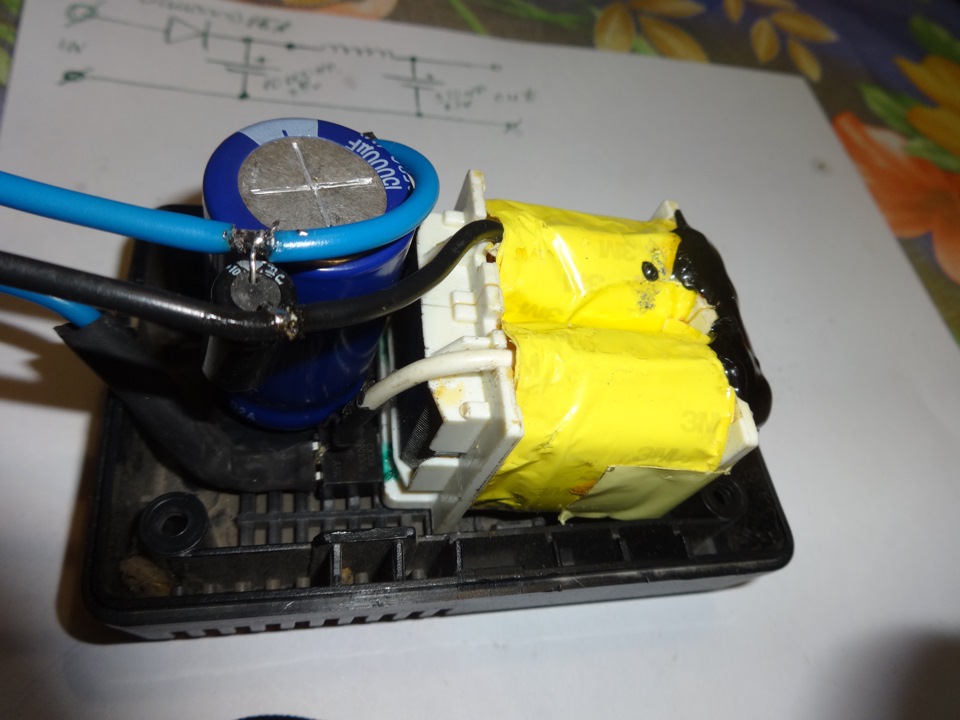

Після випробування на практиці видалив діод шотки тому що вінсильно просаджував напругу, внаслідок чого не вистачало живлення навиході керування живленням усилка - "REM" (він не включавсявзагалі), а підбирати інший діод не Також раніше стояв інший фільтрпо живленню голови зібраний на більш тонкому перерізі дроселя (котушки) і слабше внаслідок чого практично не було басів. У даномуфільтрі використовував дросель від якогось телевізора перетином неменше 0, 75 мм, а також конденсатори застосував 15000 замість10000Мф та 470 замість 330мф. Т.К. 330 не було в наявності, ашкода, але перешкод немає. Чим тонший свист — тим меншої ємностіконденсатор необхідний на виході… Результатом задоволений на95%…

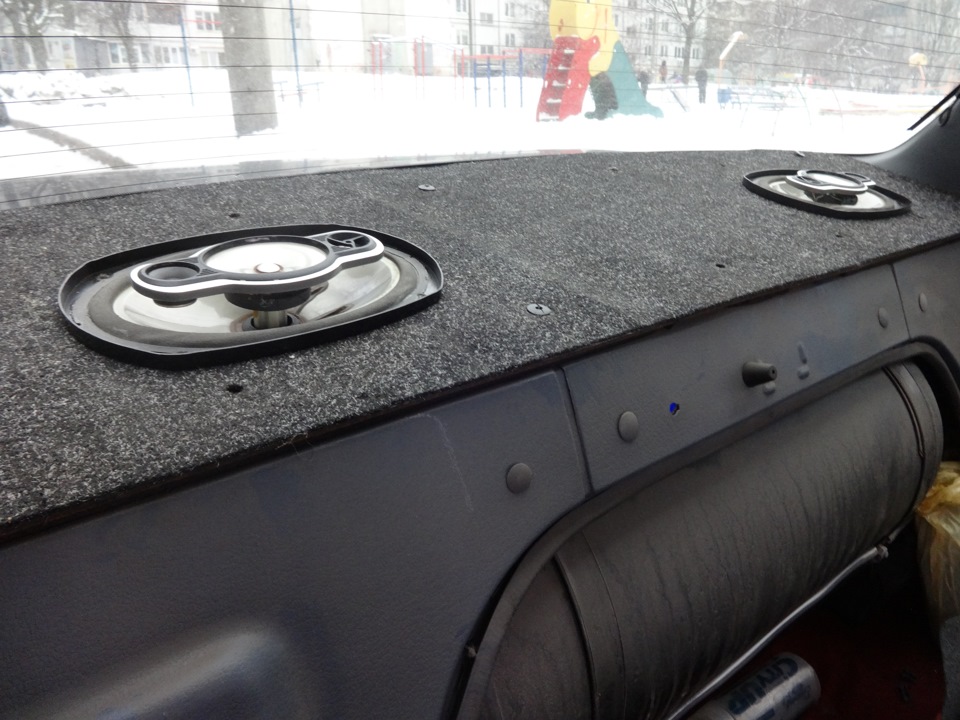

Також встановлені подіуми під задні динаміки та нові задні динамікипо 60 Watt номіналки (4-х смужники) оригінал відновлені моїминовими друзями))
Подіуми може і не на стільки красиві, але високі та середні частотипроходять безпосередньо, а не відбиваються від стелі та скларізниця відчутна… Фото додається))…
Було так …
конденсатор генератора" 2, 2 Мф 100 вольт як з'ясувалося, але незамінив тільки з'ясував який саме там варто підходить від багатьохавто! .. Просто прочистив всі контакти безрезультатно (треба міняти, але в магазині не було)... Зміню пізніше. Фото конденсаторадодається…
Звичайно на цьому можна зупинитися, але я продовжу…
Робив я це у мого улюбленого Папика в гаражі — відремонтувавкитайську магнітолу, нарив блок живлення на 2Ампера, і колонки відромантики (аля 80-ті) Грають просто чудово! Радіо ловить (замістьантени 2 метри дроту перетином 4 мм)) Навіть пульт працює)) А потімприйшла моя кохана і вся робота накрилася! )) Ще й пивка прихопила "диверсантка" ...
Ні цвяха ні жезла, дешевого бензину і дякую, що читаєте мійБЖ! )).






Коментарі20
в цій схемі не вистачає додаткових конденсаторів на 0,1 мкф, які ставляться до великих кондерів
А можна розписати причину і схему як вкорочити (отркуки)?..
В ідеалі зробити так
Як?))
дросель від якогось телевізора? Блок живлення тобто?
Навіть без поняття! Зайшов до знайомих і сказав, що мені потрібно і для чого, а вони мені у відповідь керували цю штуку))...
А діод зовсім прибрав?
Так!, довелося. У мене не було великого вибору. але той, що я купував за словами продавця - не повинен був сильно просаджувати напругу і все одно прибрав ... Але факт у тому, що причина свисту криється в головному пристрої (магнітолі ), а також у том...
У звичайних нормальних магнітолах всередині вже стоїть фільтр, а свисти можуть бути від неправильного розведення мінуса RCA роз'ємів, найбільше траплялося Піонерів зі свистами, з вигорілою масою RCA(бо коли відпадає силовий мінус підсилювання, то він...
Перевіряли! Нічого в моєму піонері не вигоріло. А ось з розлучення дійсно був косяк, толь десь в кузові, толь фіг його знає. Додаткова маса напевно допомогла ...
а що за мафон? У мене немає такої проблеми
Оригінальний Китаєць!)))
зрозуміло
У мене теж періодично з'являється свист, АЛЕ у мене стоїть посилок, і від нього зараза свистить іноді ... ямками проїдеш - свист пропадає.
Не у вірний в ямках… Причина в тому, що після того, як АКБ підзарядиться живлення більше, а свисту менше, а якщо не включати не електронавантаження світло, підігрів, шибки, грубку і т.д. свисту не буде. Я б на твоєму місці перевірив контакти живлення...
Вся проблема була в затягуванні силових проводів. Затягнув, все підтягнув, не тільки дроти на динаміках і тиша ... І басит красиво та і грає голосно)
Супер!))) Радий за тебе тому що це ще той головний біль з цим фільтром!..
кулібін епт))))! І піФФко напевно смачне було))!
Заїхав би - продегустували б разом)) На 270 стрибнув і Ти в мене ...
ти бачив ціна на 270 ?вчора їхав 4 грн сьогодні 5.5 )))))
