Після попереднього запису в БЖ kunduz83 підкинув ідею встановленнякнопки БК замість заглушки на блоці управління дзеркалами, далі (бУЗ). Ця ідея була розглянута та прийнята до виконання.

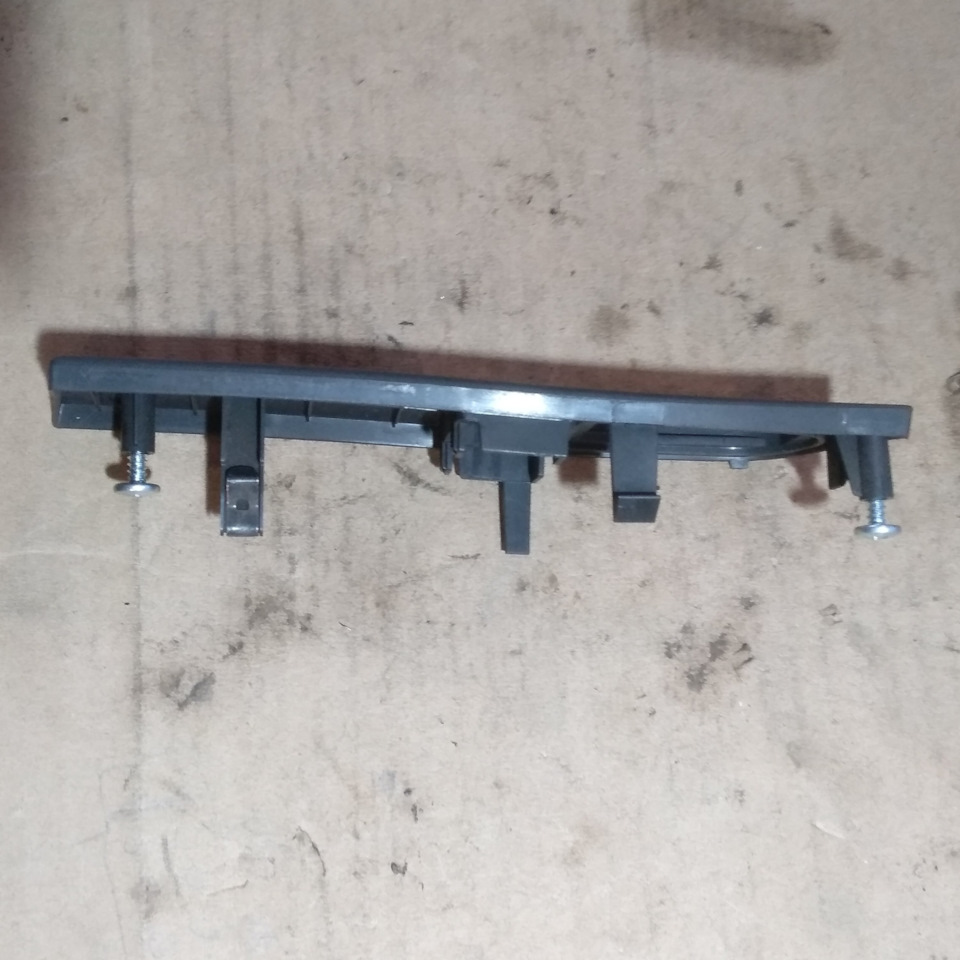

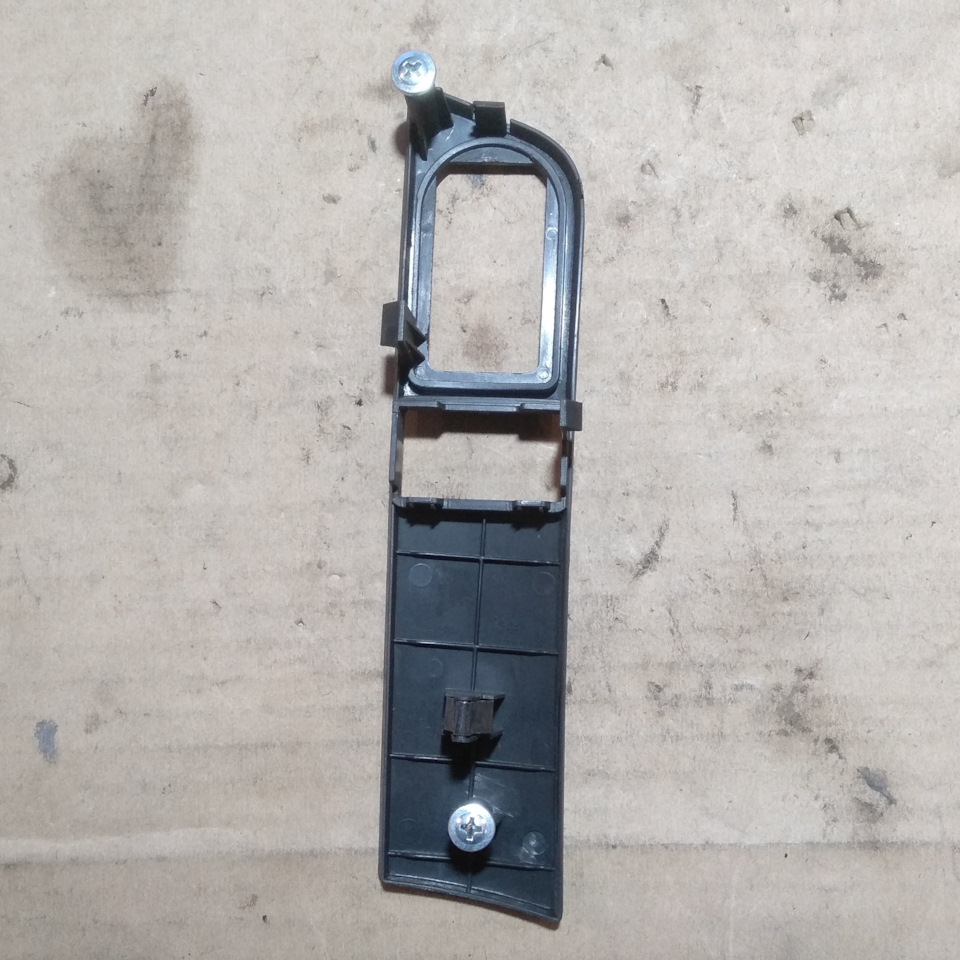

> Знімаємо підрульовий пластик.Рознімання коректора фар, (даліКФ) і БУЗ Витягуємо КФ натиснувши на нього зсередини. (якщо його невитягнути планка не виходить) Короткою хрестовою викруткоюзсередини відкручуємо два саморізи кріплення планки.<
БУЗ

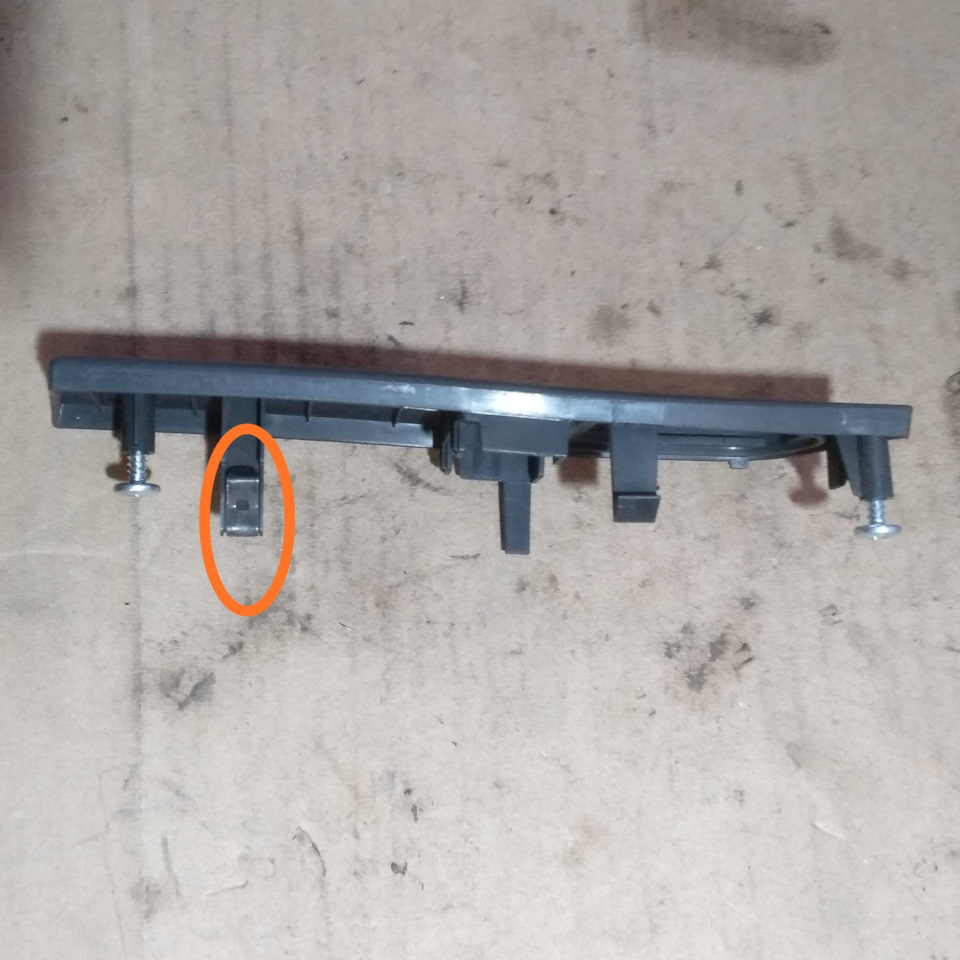

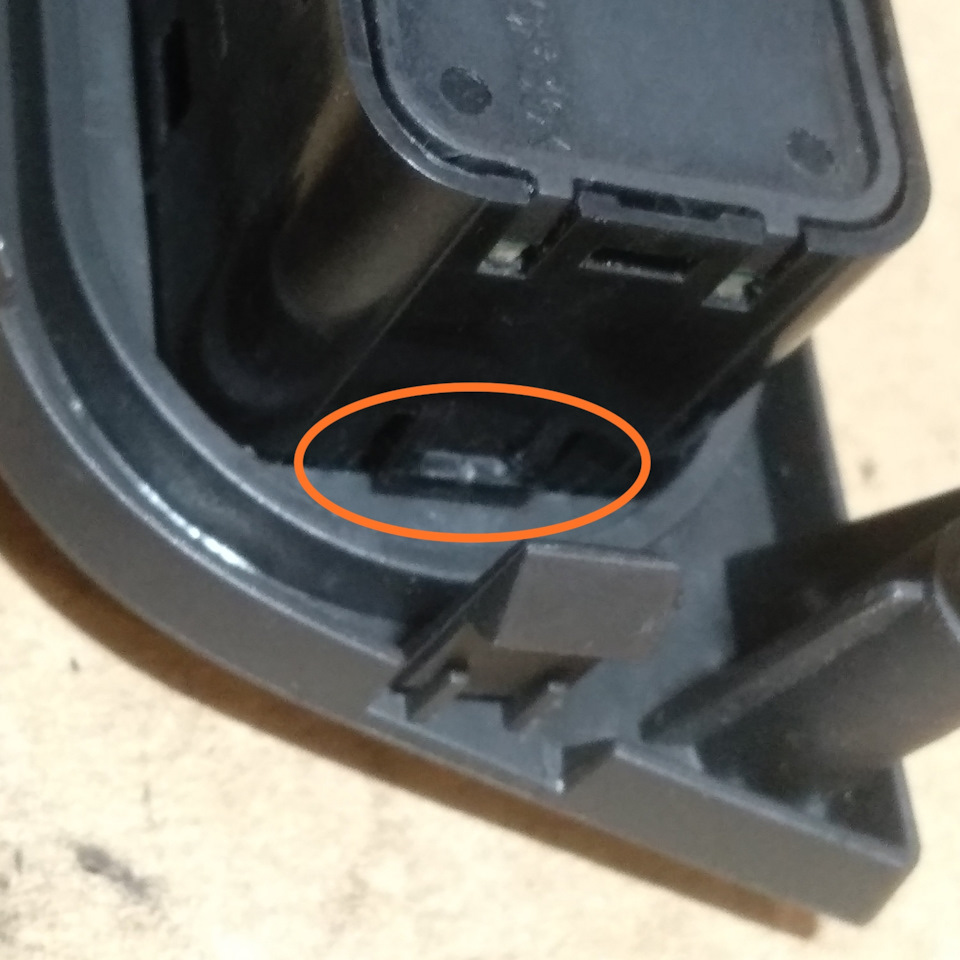

Натиснувши на цю клямку
Приступаємо до розбирання самого БУЗ

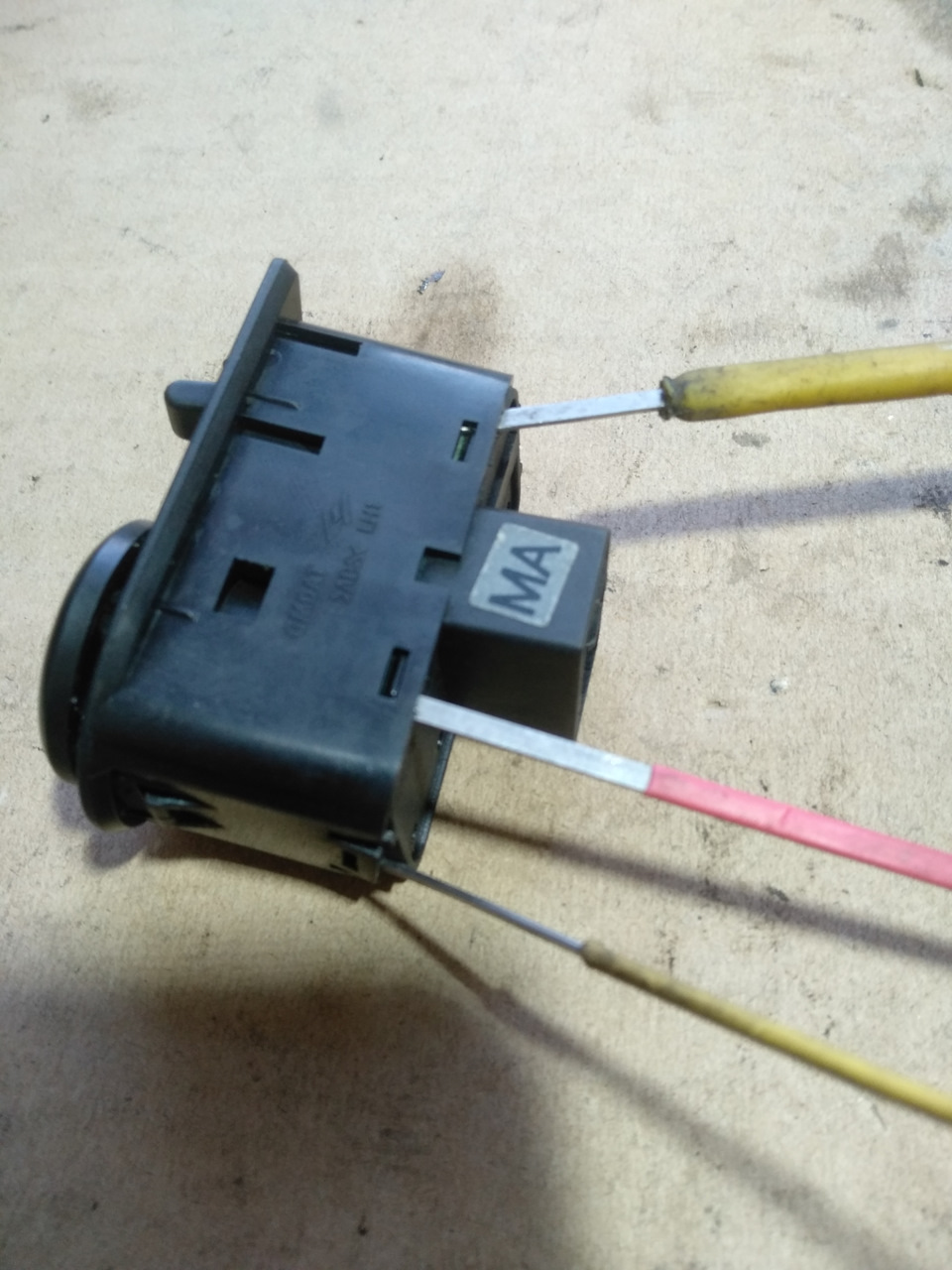

За допомогою таких колупань.
Виготовив я їх із пружини двірників, підколупуємо засувки, їх 6штук і розбираємо БУЗ. Кнопки та заглушка
Жорсткими мідними проводками припаюємо кнопку до пін до яких ведутьдорожки
Приступаємо до виготовлення штовхача. З середини злегка натискаємона заглушку і витягаємо її. Ось вона Стрижнем зі скловолокнадіаметром 4мм подовжую заглушку. Кінчик запилюю чотиригранником, так щоб щільно увійшов у заглушку Заміряємо і відпилюємо потрібноїдовжини Надфілем спилив фіксатори Ось так Зняв ізоляцію з дротувідповідного діаметра і одяг на кінець подовжувач заглушки щоб вонане випадала. Будьте уважні, заглушка стає тільки в одномуположенні, інакше повністю не утоплюється. Збираємо блок. Оскількина кнопку вже підходить мінус, нам достатньо протягнути до приладкивсього один провід. У роз'ємі відповідного блоку відсутній пін.
Пін з проводом потрібно вставити сюди
Другий кінець тягнемо до приладу.
Припаюємо сюди провід
Виводимо, закриваємо кришку і з'єднуємо з синім проводом від БУЗ задопомогою роз'єму (тато мама).
Перевіряємо і збираємо все у зворотному порядку. За ідею випадки👍
Всім світу, рівних доріг та повних баків!
