Зрозуміло, що після установки мультикеру MQB не працювали кнопкикруїзу на керма. Крім того я поставив ручку без підтримки круїзу івін був недоступний. Потрібно було спаяти конвертер, щоб круїзпрацював з кнопок на збирався замовляти у TinyQ, але довго не мігкупити мультируль в хорошому стані і за прийнятною ціною, потімпопався на очі open-source проект на базі Ардуїно і вирішив зробитипо ньому. Загальний доступ, а TinyQ за колишні роз'яснення.
Замовив мікроконтролер в Одесі та залив у нього прошивку (програматор у мене був).
Замовив мікросхеми (по 10 шт кожної мінімальна партія) на Алі доПольщі (в Україну Алі не доставляє з дня початку війни), меніпереслали їх сюди.
Плати замовив у Львові (5 шт).
<
SMD-резистори у Вінниці.
Стабілізатор на 5В у мене був.
Роз'єм зі свого старого важеля.
Другий роз'єм із тих, що були вдома .

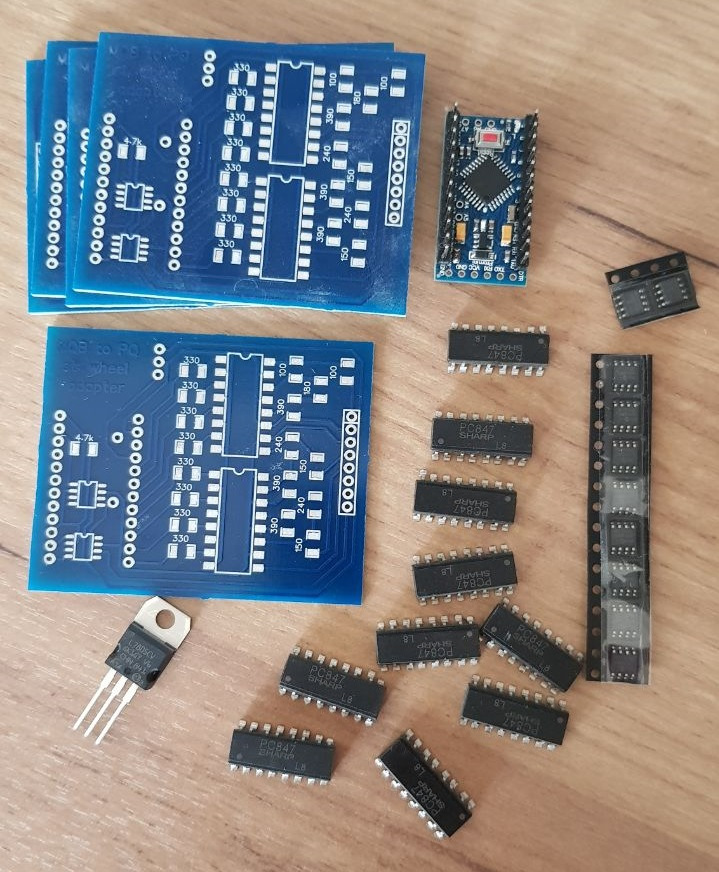

Компоненти

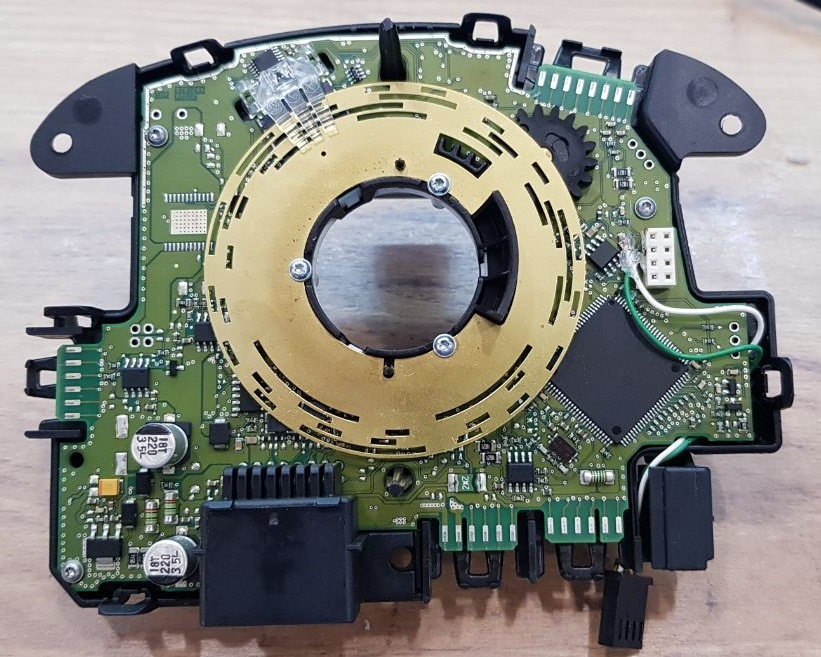

Паяльник я так собі обмотав ганчір'яною ізолентою і залишив підпорульовим. Кнопки не заробили спочатку, бо залив прошивку задаптивним круїзом. Тому залив правильну — бл. Блок потрібнозакодувати під додатковий важіль:Хочу ще червоне підсвічуваннякерма, тому що у мене біле і реалізувати підігрів керма.
p>

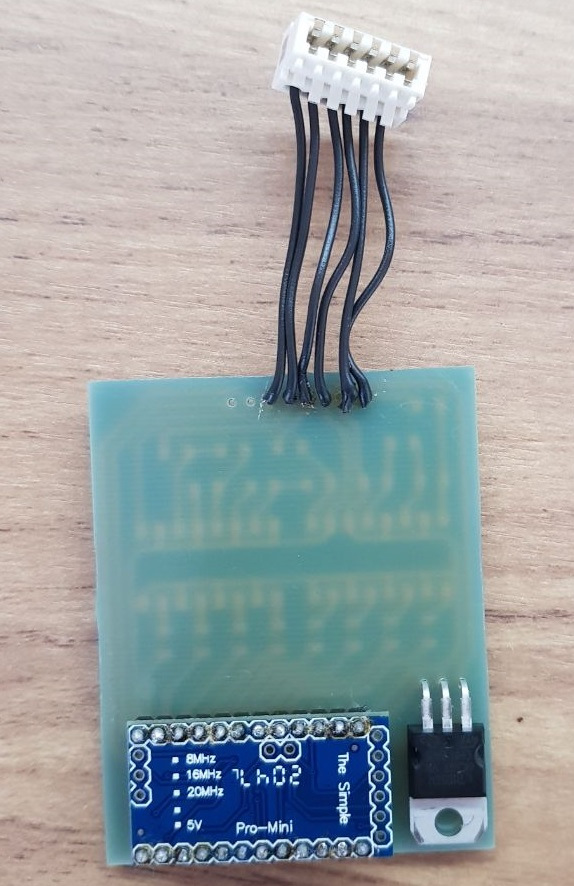

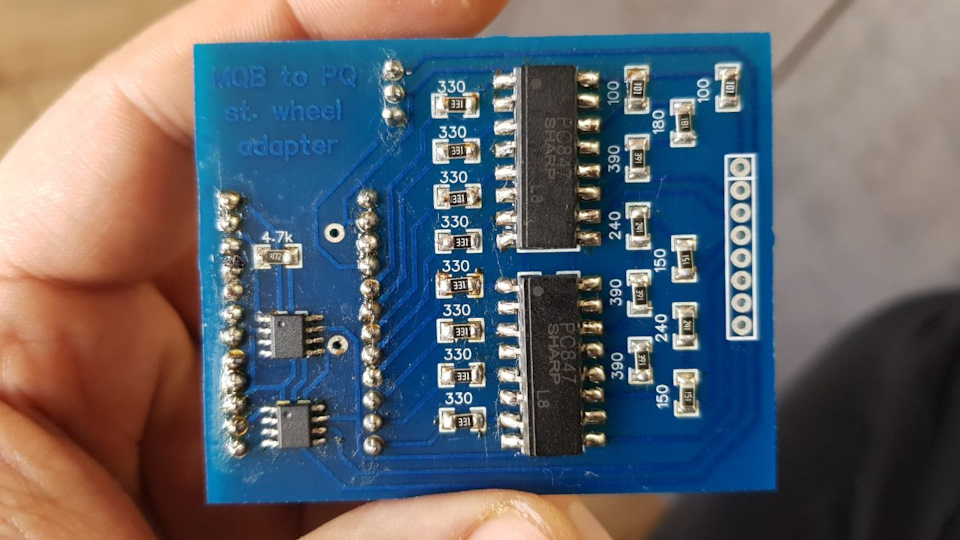

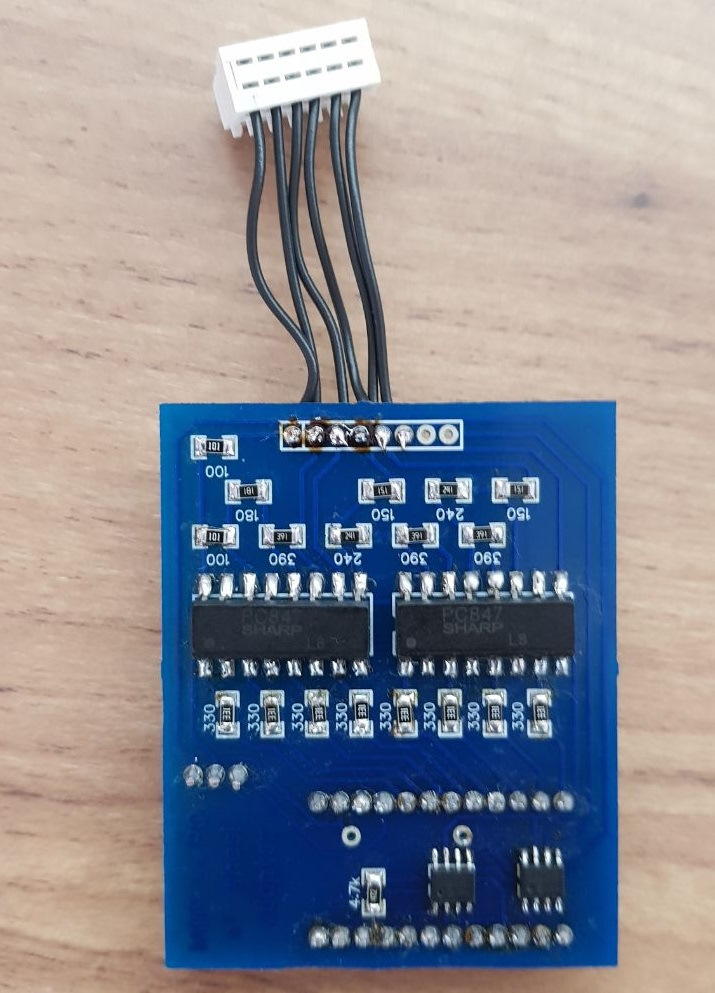

Конвертер у роботі:
Є ще 4 плати та компоненти для складання без самого Arduino.
Коментарі20
Привіт я з Індії нас дуже мало знань про програмування і схеми, а також важко знайти необхідну електронікуМоже хтось зробити чіп і відправити його нам
Не збирайте. Немає жодної війни взагалі.
Пересвіти червоною плівкою, червоні діоди вдень не буде видно якщо їх перепаяти, у них яскравість не така інтенсивна.
Так вони вдень і не світяться. А плівку куди? Я не знаю як вони виймаються. І де брати плівку?
Млинець, тупанув я думав мова про сенсорне кермо, відео не глянув відразу. Плівка кричав. У рекламників питати можна. Там шматочок щось потрібен з пачку цигарок.
Потрібен якийсь напівпрозорий або просто червоний?
Оракал 641 дає ідеальний тон, буде трохи темніше швидше за все по тону але тут можна резисторами погратися, це простіше ніж світлодіоди перепаювати.
Та я думаю знайду тут, спс
о, крутяк! а то я думав перепаювати (теж купив собі сенсорний мультик рлайн). Скажи, ти поверх просто плівку оракал 641 поклеїв на кнопки або зсередини?
Я вирізав пробійником кружки і клеїв їх поверх світлодіодів. Але за ідеєю можна і на кнопки зсередини, там місце є. Перепаювати не варіант, Білі набагато яскравіше світять вдень. Якщо їх замінити на червоні то буде не видно вдень. Ну і струм мені зда...
по суті можна тоді всю поверхню заклеїти ж?
Ні, там ребра жорсткості, доведеться вирізати сектори. Швидше навіть такі колодязі своєрідні. Мені було зручніше наклеїти на діоди.
А є фотки ближче, не заважають такі наклейки роботі?
Не фоткал, не заважають. Діоди стоять набагато глибше ніж сенсорний шар на кнопках.
Олеге, підкажи якщо в курсі. При встановленні таких зовсім нових кермів, як на фото (сенсорні і не сенсорні) на підрульовий блок 549B на платформі PQ треба шлейф перепинувати або що ще робити? Хочу тимчасово поставити тільки кермо. Підігрів, кнопки -...
Привіт, ні. Але перевірити про всяк випадок треба як піни стоять. Відкидаємо кришку жовтого роз'єму і там дивимося на піни. Верхній ряд посередині 2 це подушка. Нижній ряд зліва направо маса, сигнал, лін, +12в. На кольори увагу не звертаємо 🤓
Дякую!
Олеге, допоможи ще раз, пліз. він має відношення?
Це провід круїзу, у моєму варіанті він не використовується при підключенні керма. На ньому 12 вольт виникає при натисканні кнопки правої верхньої на лівому блоці
Прикольно 👍
