Написати цей пост спонукало ненаситність наших "умільців", якіпросять за таку переробку, нереальних 800-900 грн (28-32 долари), хоча роботи там на 30 хв і вартістю 120 грн максимум.
Отже, приступимо.

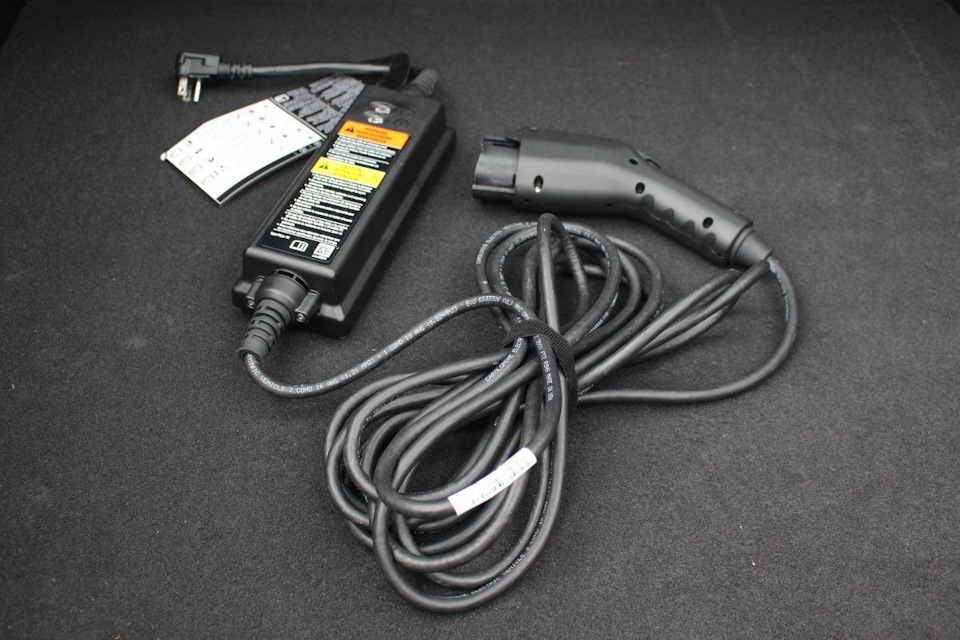

Маємо штатне зарядне:

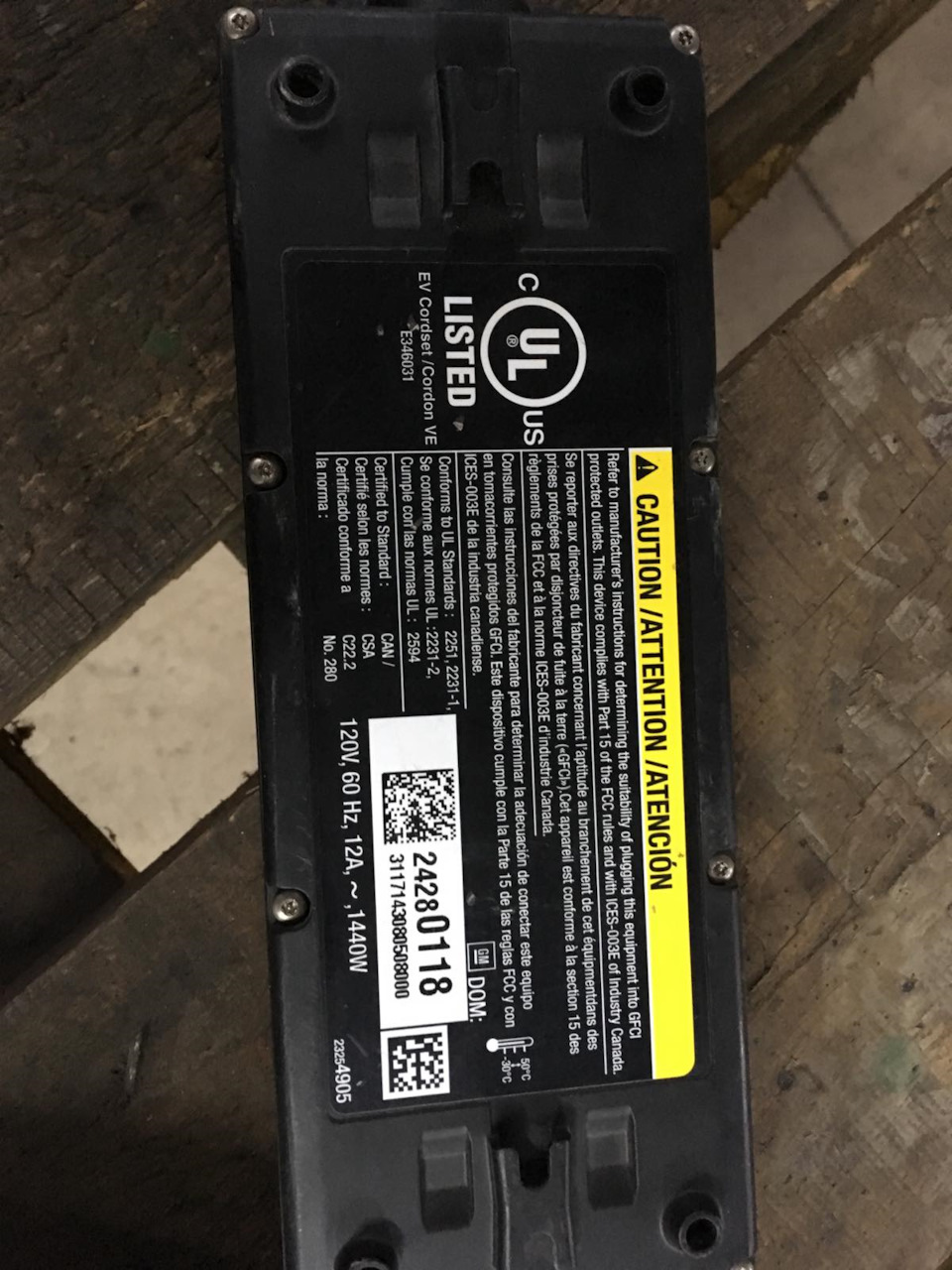

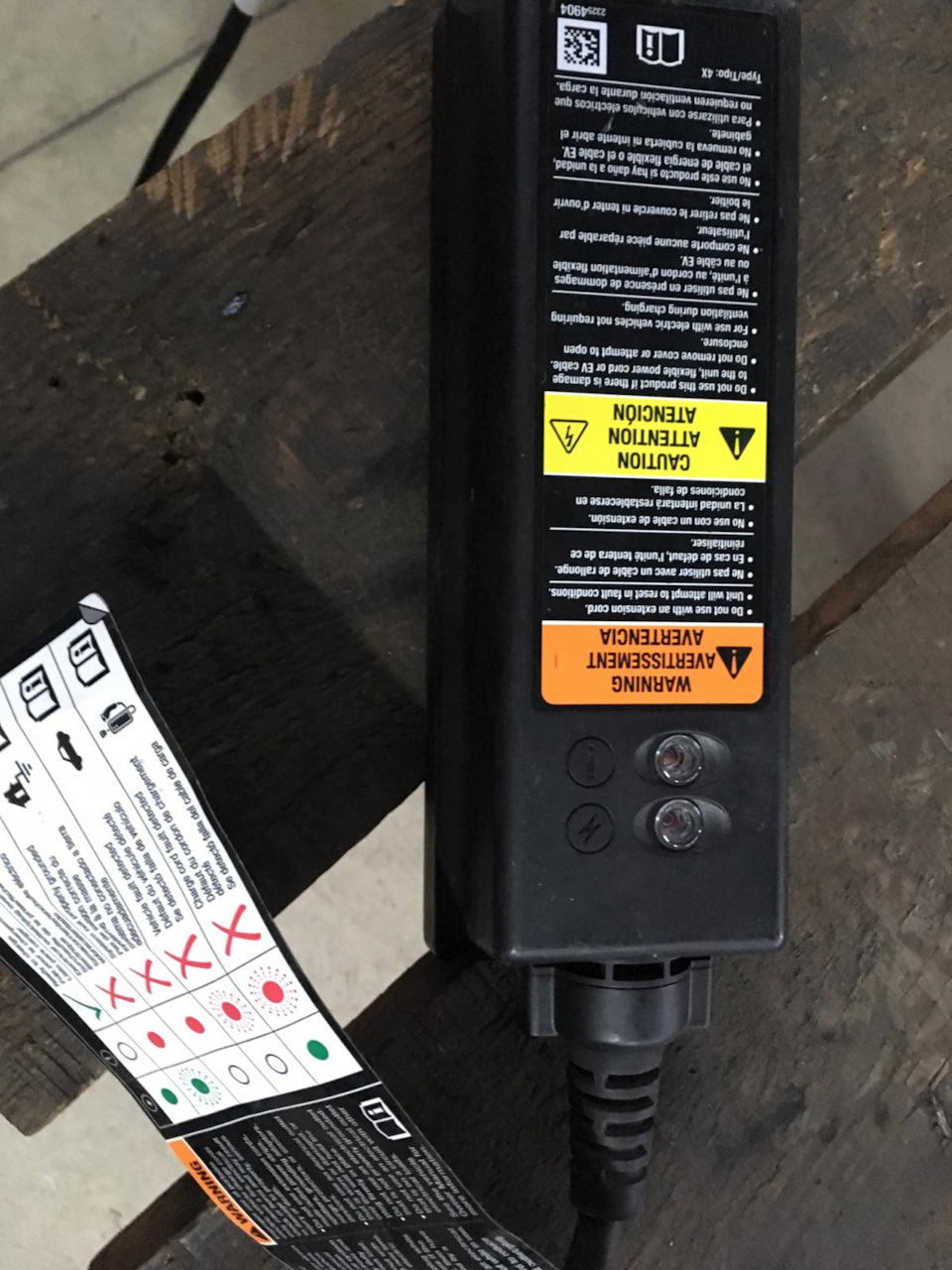

з такими написами:
Ті, хто хочуть заробити, дружно лякають, що треба перепаювати якісьваристори і ще щось там, оскільки наша напруга для них згубна.
Отже, препаруємо пацієнта :
До цього виду ще повертатимемося

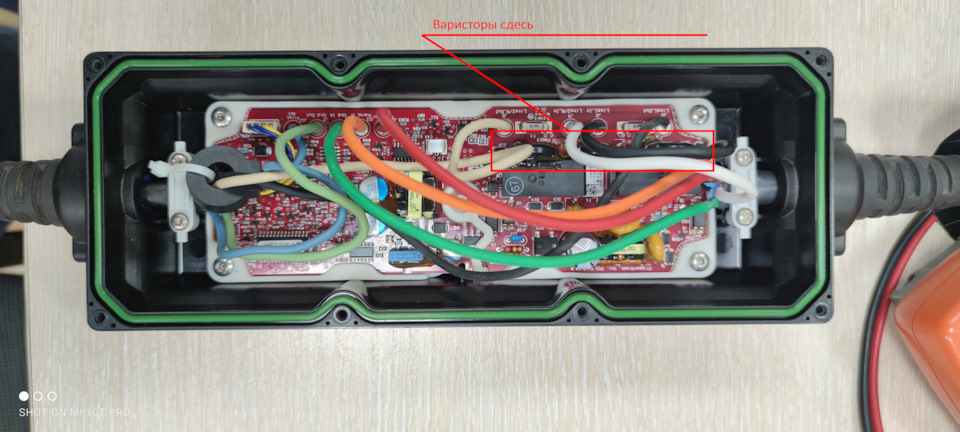

Знаходимо варистори:
Трохи ближче
E14431
Інтернет нам на допомогу і виявляється, варистори нам абсолютнопідходять:
275В і 350В, що явно більше наших 220В.<
І всі інші елементи на платі теж добре переносять наших 220В. Длятого, щоб адаптувати штатне зарядне, таке, як на першому фото, домереж на 220В потрібно всього на всього замінити вилку наєвропейську:
Краще брати хорошу, якісну вилку напівпромислового виду.
У середині:
>
Обережно, у вилці є датчик температури:
Хто не хоче возиться з датчиком температури, впаюємо в платузамість цих двох проводів/p>
резистор на 1 ком.
Ось і вся переробка.
Коментарі18
А що якщо не чіпати вилку і просто встановити розетку під тип б і зробити до неї окреме заземлення як я ось планую допустмм в гаражі його немає і просто приходить 220 ... забити арматуру на метри три в землю і від неї провід прокинути до розетки і діл
А в Китайських зарядках MidA є цей датчик у вилці? І яку вилку краще поставити?
За видом вилки складно сказати. Про датчик йшлося тільки в розрізі оригінальної зарядки болта та вольта
Без розривання — ні. І штатна зарядка без колгоспу чи переробки не працює без землі.
Тут трохи інакше схоже. І варистори не такі. znr v20271u .
Спасибі величезне за відповідь! Впаяв спочатку опір 1 кім замість датчика машина заряджалася хвилину потім відключилася моргала зелена лампочка на зарядці і горіла червона, перепаяв опір на 10 кому все запрацювало нормально.
1ком буде достатньо. Але краще датчик поставити.
При переробці вилки зламав датчик температури, підкажіть будь ласка який має бути опір датчика?
Чому просто не використовувати перехідник з американської вилки на європейську?
Надійність падає. Може вигоріти
Можна звичайно 🤣 але не надовго, це ж бойлер 😎
привіт ! є ліф і є болт, стаття корисна ! Але прочитав коменти і не побачив де відключається контроль землі ? підкажіть пож-ста ...
t.me/ES_EVSE Приходьте до групи, обговоримо
t.me/ES_EVSEв Телеграм заходь інові знання отримай)
Я вважаю, що робити потрібно або добре або ніяк. То як ви показали працює буде. Але я б так не робив.
Я дотримуюся думки, що така комплектна зарядка повинна працювати як із заводу, як її запроектовано інженер на заводі. І вже переробка з відключенням датчика температури (у мене), або відключення заземлення та збільшення ампераж (у вас) - це все стосу...
Відключення Контролю землі, 12 або 13а це закладено у функціонал із заводу. У вас не проста заміна вилки, я вже сказав. І це неправильна Переробка. Так не варто робити. Про наконечники ви нічого не сказали, хоча вони у вас є . Порахуйте скільки кошту...
Вимкнути контроль землі дозволив завод без переробки, за замовчуванням? Ух, скажіть, де ця чарівна кнопка на НЕПЕРЕДІЛЕНОЇ зарядці? Якщо так, то додам у свій пост.
