Підсвічування порту зарядки - частина 1

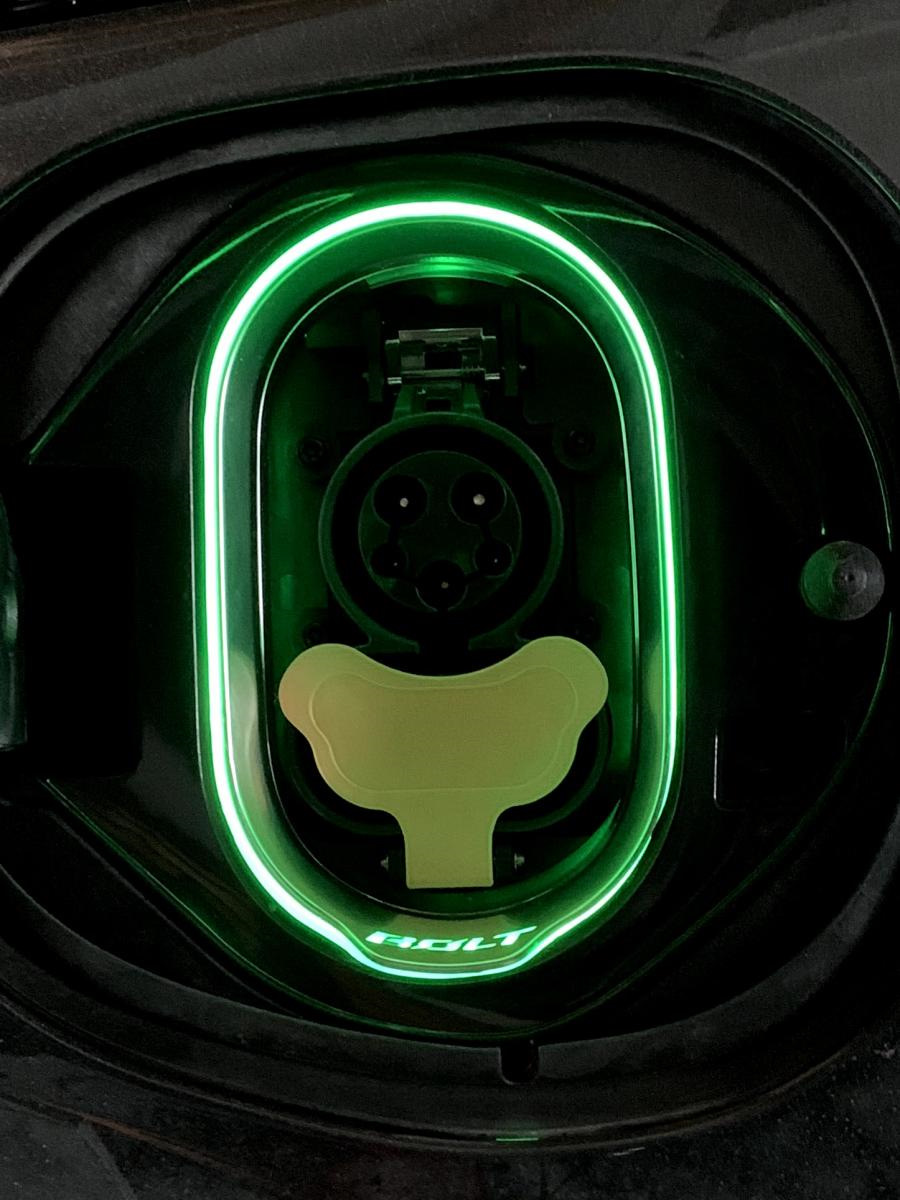

Ще у грудні минулого, коли за два дні потрібно було зробити кількапоїздок за маршрутом Вінниця-Київ-Вінниця, тикаючи у темряві оп'ятій годині ранку на трасі під Києвом викруткою в язичокактуатора порту, паралельно карткою активуючи зарядку, зрозумів, як не вистачає підсвічування порту Болту.Навіть не на найдорожчійелектричці — Ліфі, і тобто твердо й вирішив, що освітлю порт.знайшов, що є готове рішення від GM:але за сильно кінську ціну:285дол сама підсвічування, 50 дол ущільнювальна гумка на дверцятах (міняється (за більшими габаритами самого підсвічування), ще помануалу прошити в мізки машини потрібно (про це потім) — дляУкраїни за 60 дол. Та й доставка забере трохи грошей./>

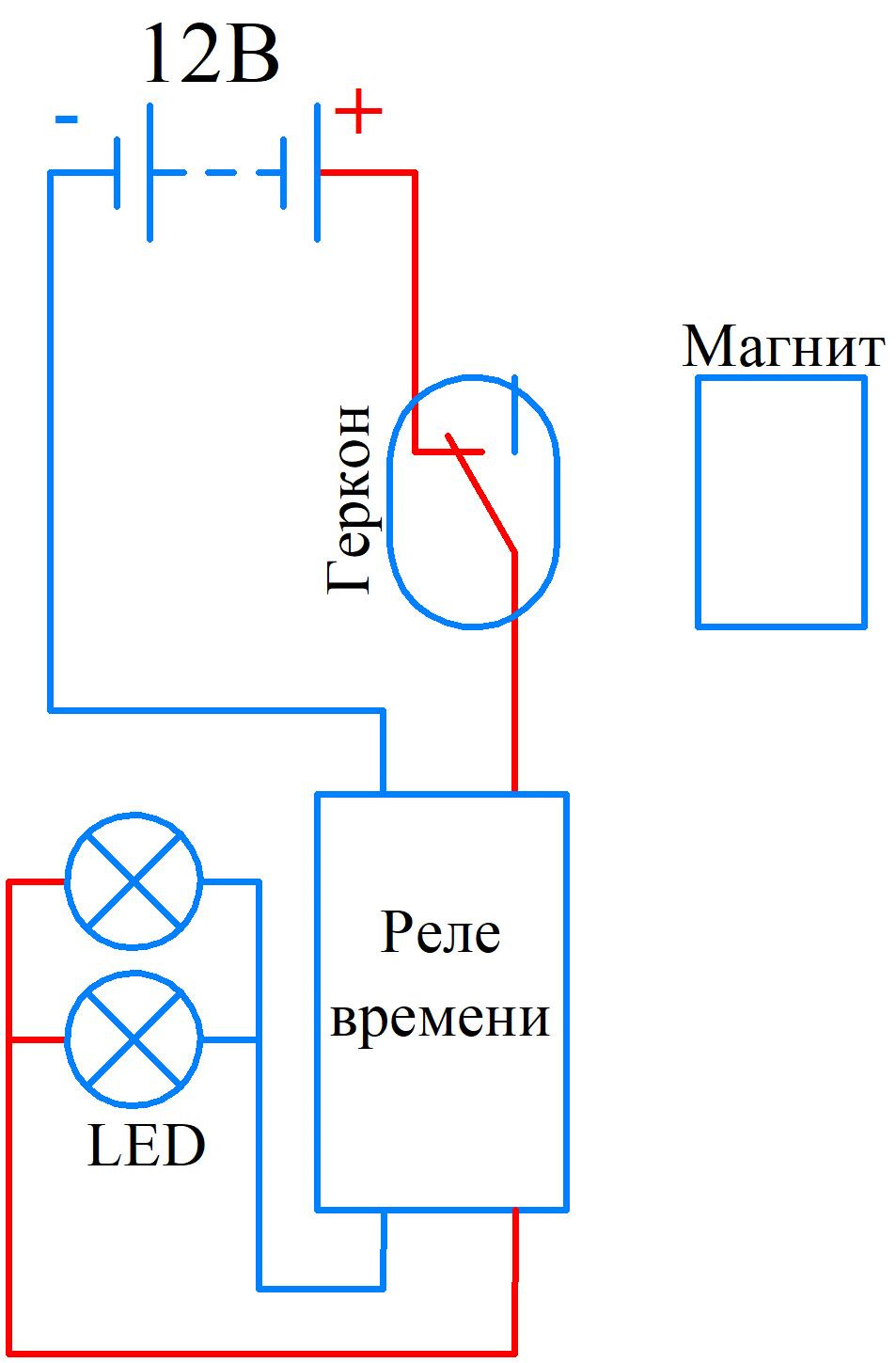

Тому, робимо підсвічування на свій смак за трохи менші кошти).Загальна концепція — менше різати і свердлити, великанепомітність у підключенні.На основі цього накидав ескіз схеми:

Збираємо матеріал:

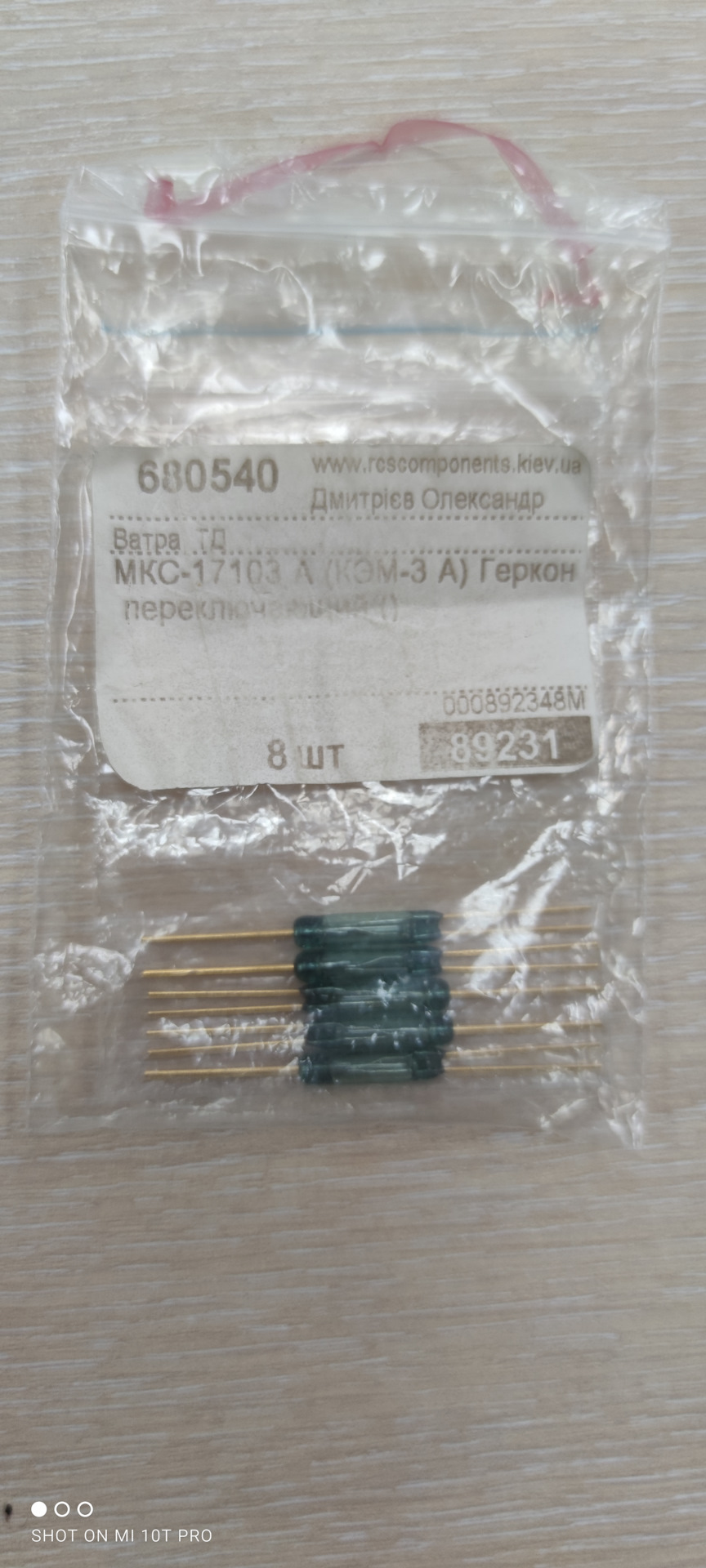

Геркон перемикаючий КЕМ-3А

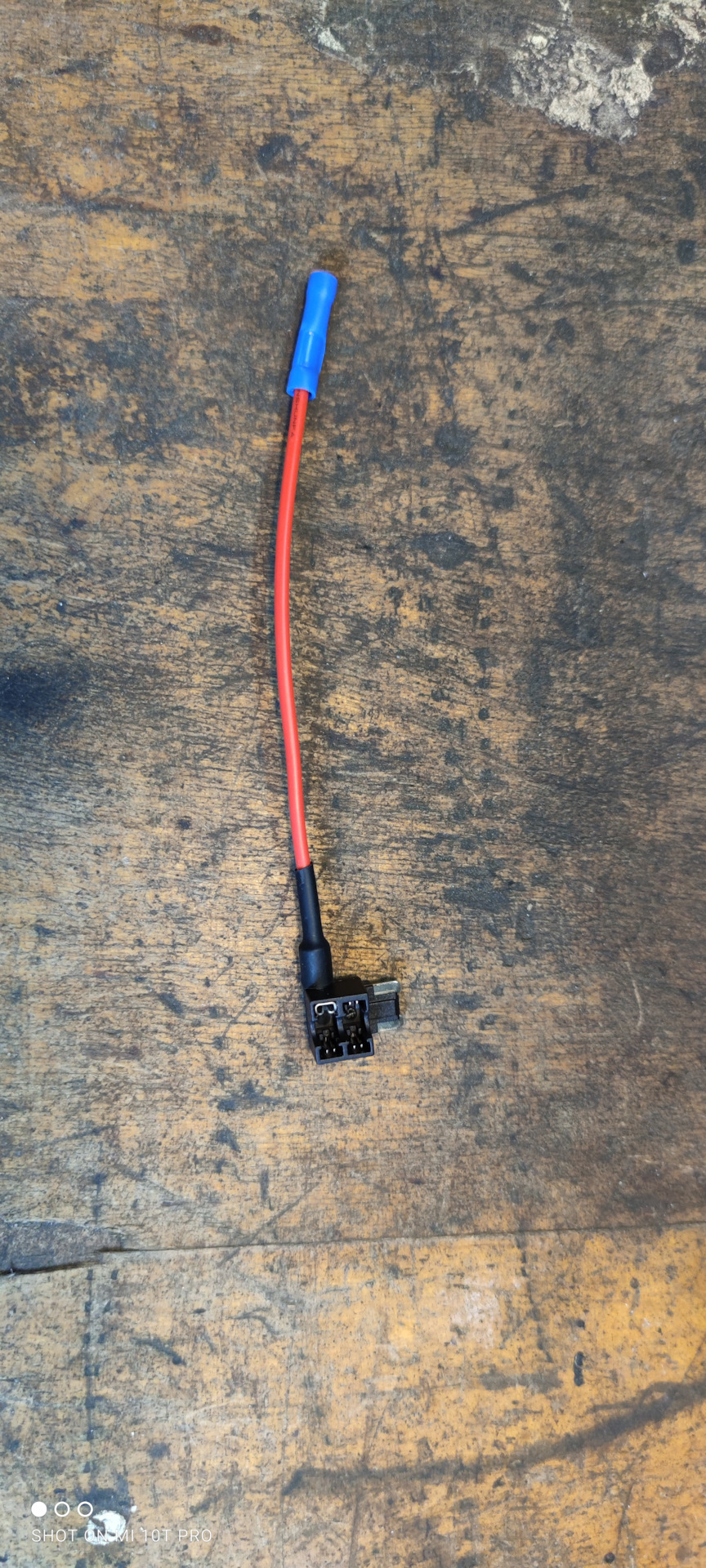

Розгалужувач для запобіжника розміру Мікро2

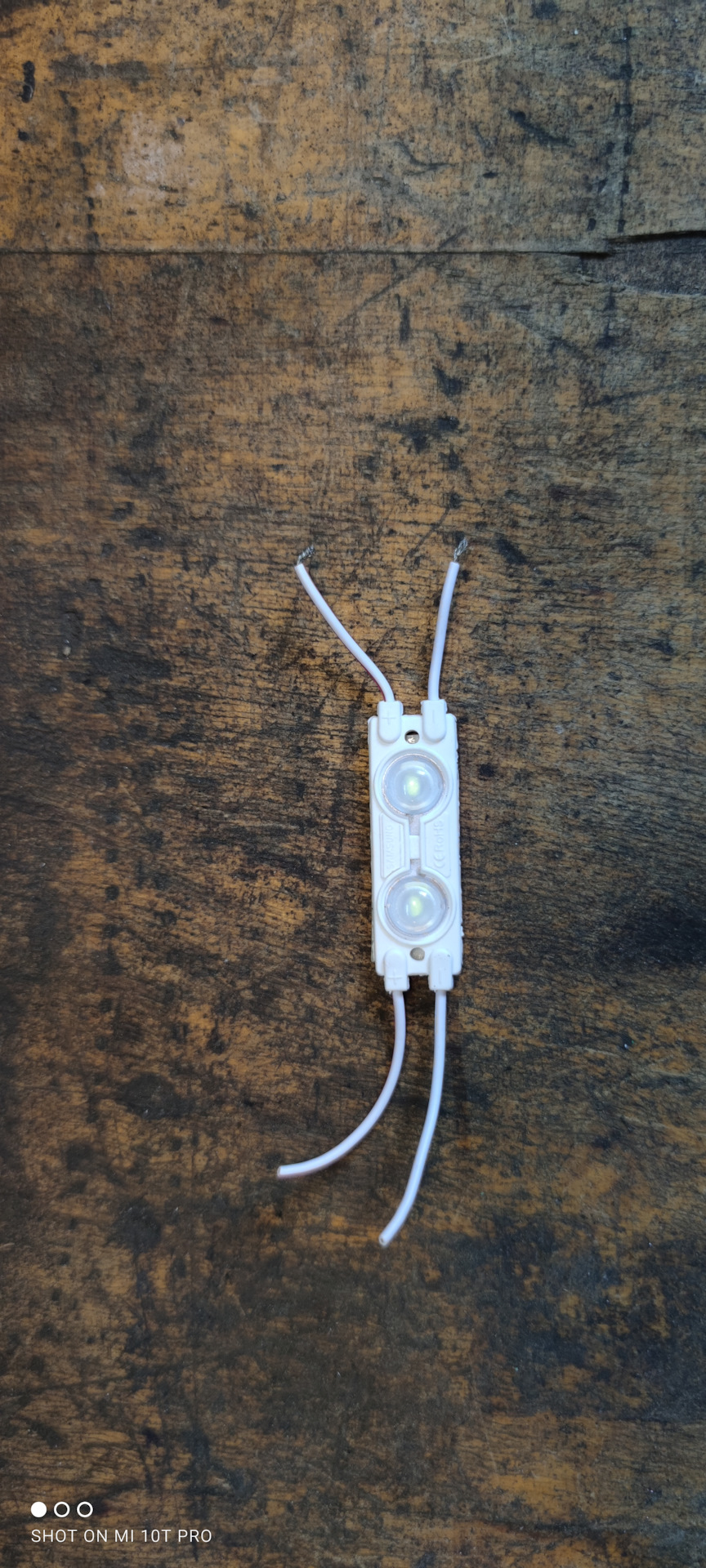

Світлодіодний модуль на два світлодіоди
Циклічне реле часу

Далі допрацьовуємо напилком:

Припаюємо дроти і задуємо в термоусадку сам геркон. Провід не менше2 м
Також подовжуємо розгалужувач
Модернізуємо плату реле:прокидаємо + і -, і режим доріжку з одногоі з другого боку плати.
Поміщаємо плату в корпус
Припаюємо дроти до світлодіодних модулів, не менше 2 м
Ну а далі витягаємо пластиковий корпус порту, куди монтуватимемопідсвічування:Знімаємо колесо Відкручуємо кріплення підкрилка докрила. На самому пластиковому корпусі з середини є 4 засувки:Незабуваємо про роз'єм кінцевика Напроти них з лицьового боку виїмкив пластиці. Натискаємо спершу на ті, що знаходяться з боку дверейводія і тягнемо на себе пластик.
Далі розміщуємо елементи схеми:
Приклеюємо геркон. Розміщуємо його поряд з кінцевиком
Збираємо ЛЕДи
Перевіряємо працездатність перед встановленням у крило:
Лабораторний стенд :)
Проводи простягаємо в підкапотку поряд з фарами
Плюс беремо з блоку запобіжників під капотом:
Підключаємо у будь-який вільний тестовий роз'єм
Блок з реле розміщуємо на платформі поруч із плюсовою клемоюакумулятора
Начебто не погано
Кут, при якому відключається освітлення трохи більше - включаєтьсяРозміщення магніту для геркона на дверцятах. Двосторонній скотч.Розмір шайби - 10х20мм
