Підключення сидінь з підігрівом, 2 частина
Запчасти на фото:MC108, 3008813, NR1050
Дякую за схеми в попередньому записі.

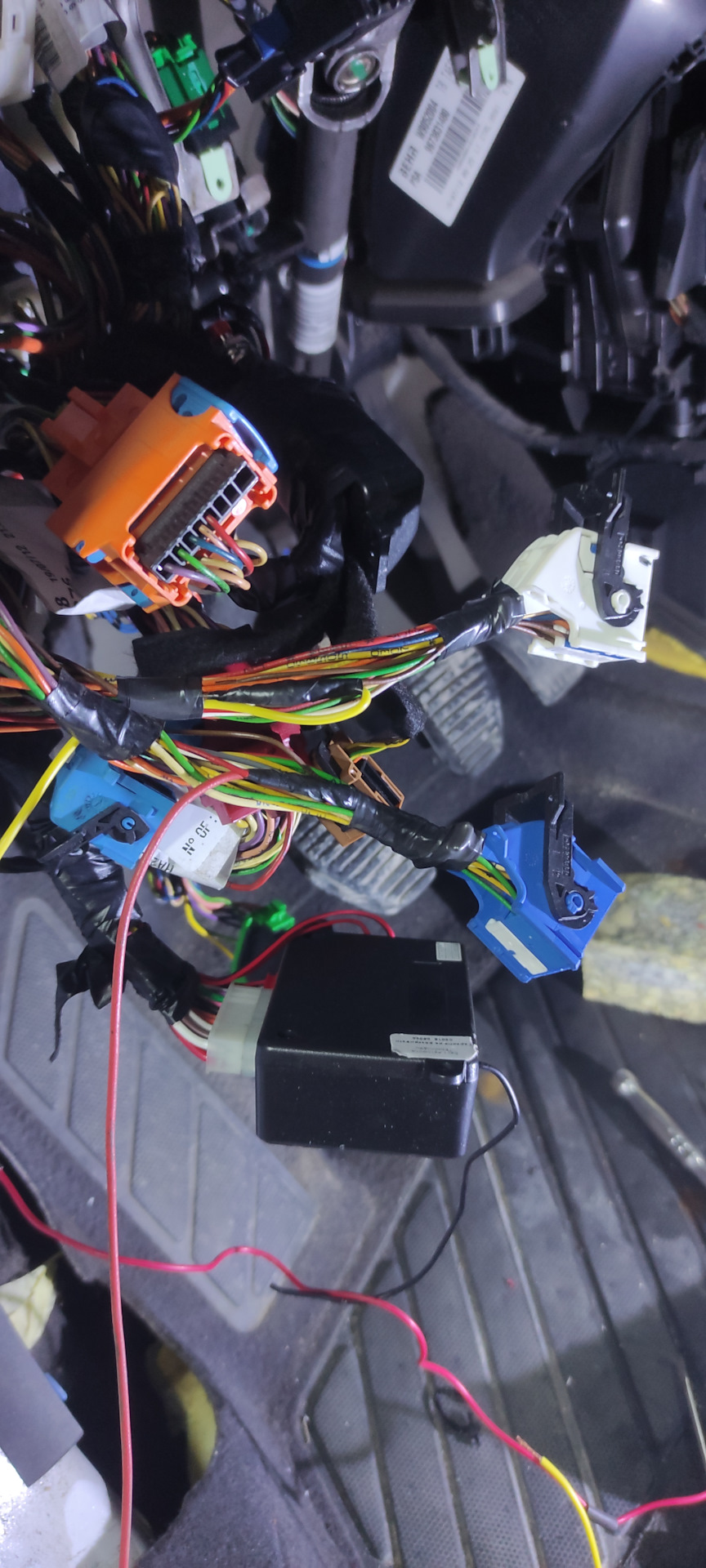

Електрорегулювання працює, підключився біля BSI до плюсу післязапалення через запобіжник 30А.
Підігрів не працює (

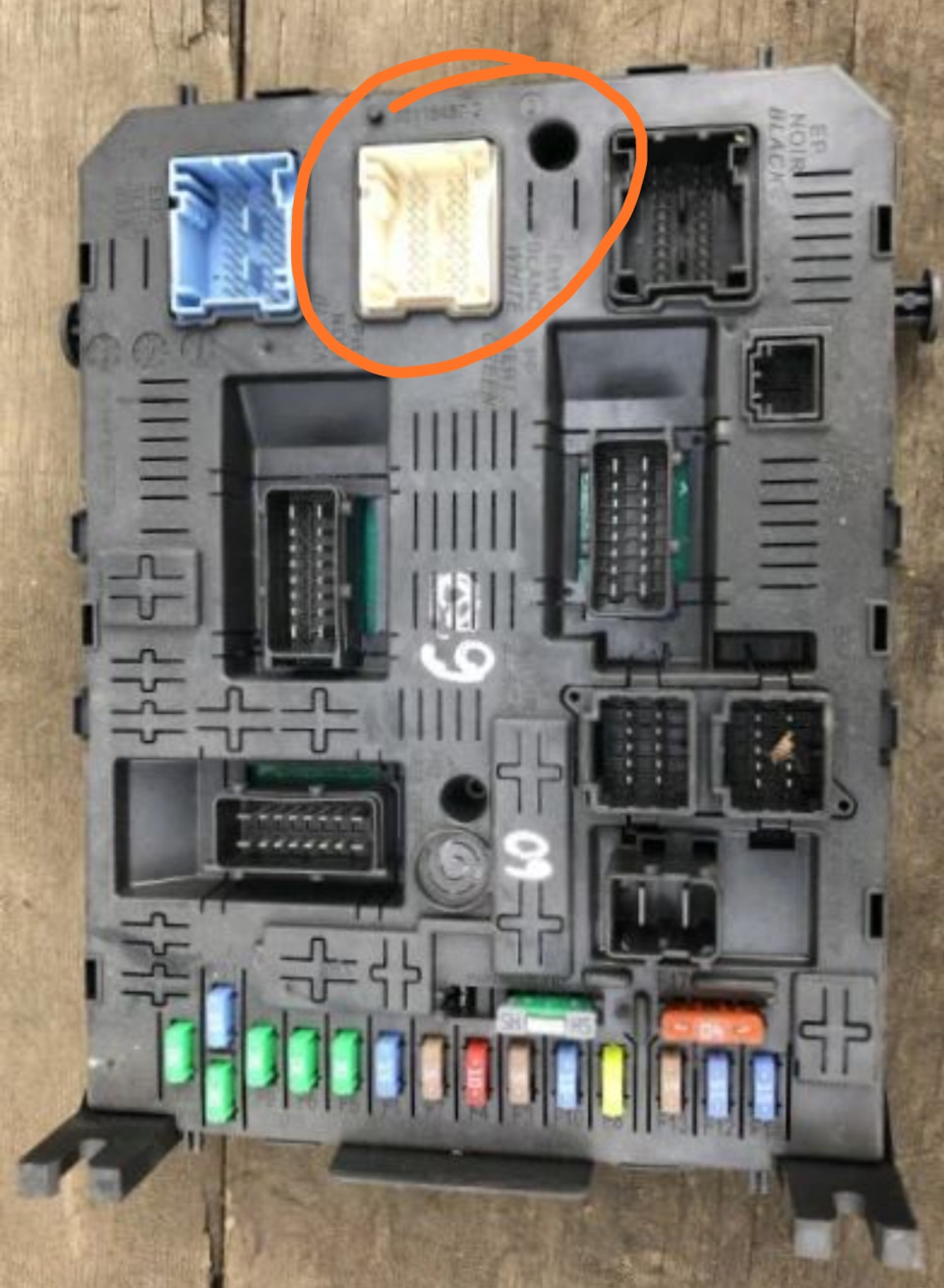

У білому 40ніжному роз'ємі BSI знайшов 22 пін, там був провід (коричневий, ніби), з нього взяв управління (2, 3 вольта на ньому є)після включення запалення)
Під'єднав до керування на фішці від сидіння (жовтий іззеленим).
Активував Лексією підігрів, а воно не гріє(
Став брехати датчик зовнішньої температури, 30-35 °С показує, проводи від'єдную — датчик температури адекватно показує.
Схоже схема не та чи роз'єм? br> Де проблема?
Дякую
Коментарі15
черкни ОПР вивантажу схему
За цією схемою 22 це харчування 12вольт. Швидше за все негативний висновок.
Спасибі
якщо все правильно підключив при установці в будь-яке положення (123) перемикачів нагріву на відключеному дроті до 22 ніжці повинно бути 12в, при з'єднанні до маси буде підігрів. Масу краще подати через послідовну лампочку 12в
Не туди підключив пін 22, вже переробив. Є вже на ньому 12в +. Але підігрів не працює, до фішки сидіння дав + і масу, провід з 22 піна приєднав до жовто-зеленого дроту від блоку під сидінням.
У тебе на 22+ тому що немає маси.
Я його тестером на масу перевіряв, провід з сидіння товстий до маси приєднаний, плюс теж простягнув силовий. Де ще має бути маса? Дякую
перевір що на 2 ніжці блоку 8315 і 8310 за схемою.
Блок під сидінням мається на увазі?
так
Велика ймовірність, неправильно пораховано розташування 22піну в 40піновій білій колодці. На кожній фішці є нумерація пінів. Нумерується перший і останній пін у ряду, якщо піни однакового розміру
Чотири ряди було, 1-10, 11-20, 21-30, 31-40. На фішці і всередині роз'єму теж саме.
Пін має бути порожнім, і точно не коричневий колір
Подивився схему з 5008, теж ідентично управління йде з 22 піна. Заради інтересу попроси у хлопців, у кого є доступ до сервісбоксу, схему підігріву саме від твого авто, по ОПР щоб підібрали схему
Є 20 штук на білій колодці та 20 на синій
