За основний сигнал у 124-му відповідає синє реле що знаходиться підторпедо за приладом:Відразу скажу що від мануалу я часткововідступив.
Вирішив реалізувати схему додаткових сигналів через друге, таке жреле.

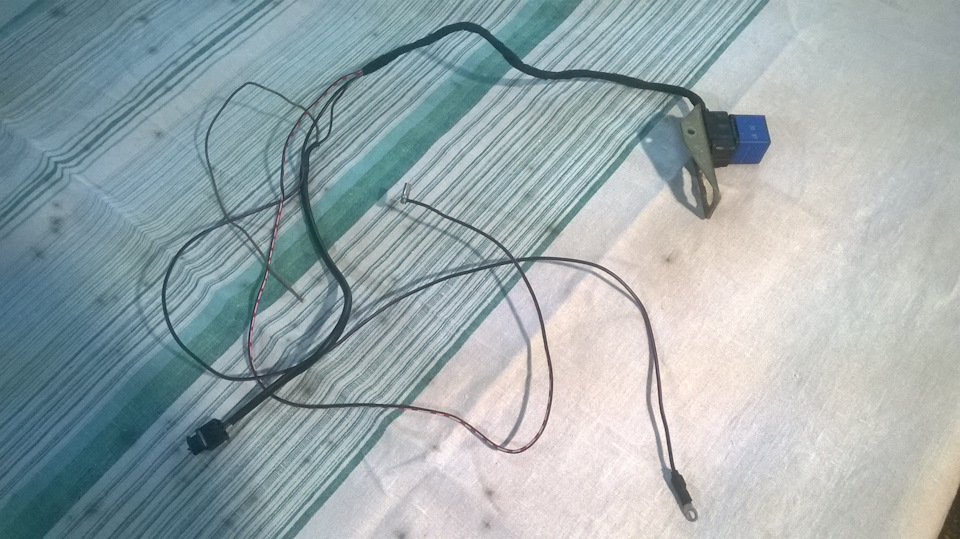

Яке придбав із проводкою на розбиранні:

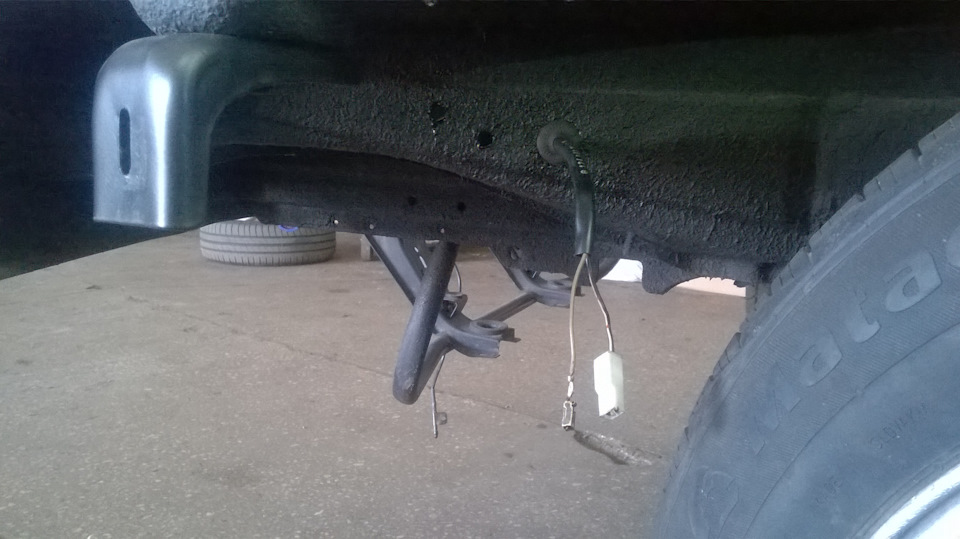

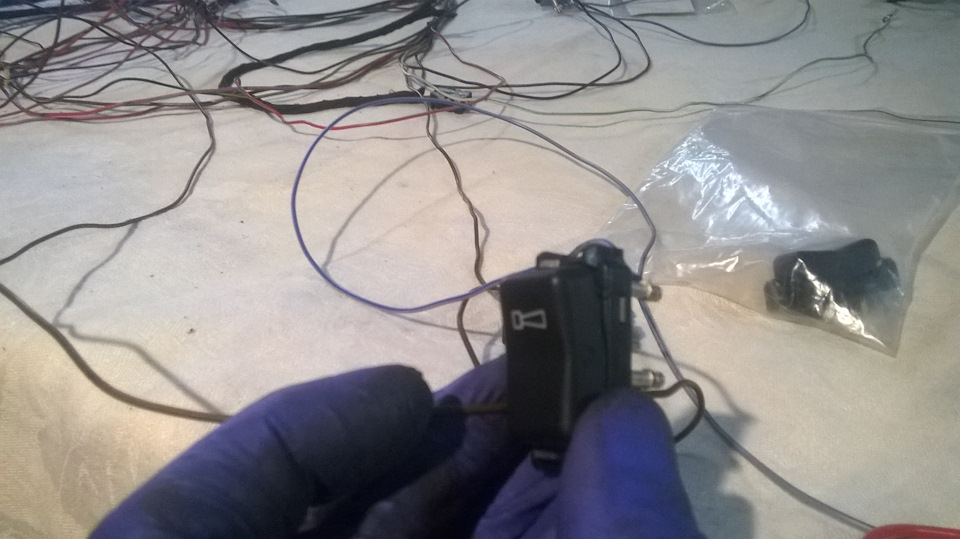

Продзвонив кнопку на предмет визначення функцій ніжок:Від правогодопсигналу йде пара проводів до лівого, з'єднуються підфільтром-осушувачем кондея, виходять до лівого допсигналу:>
Коричневий провід йде на корпус біля блоку АБС, чорний з рожевоюсмугою та червоними точками (заводське маркування) заходить у боксз реле та запобіжниками до роз'єму на сигнали:
< /p>

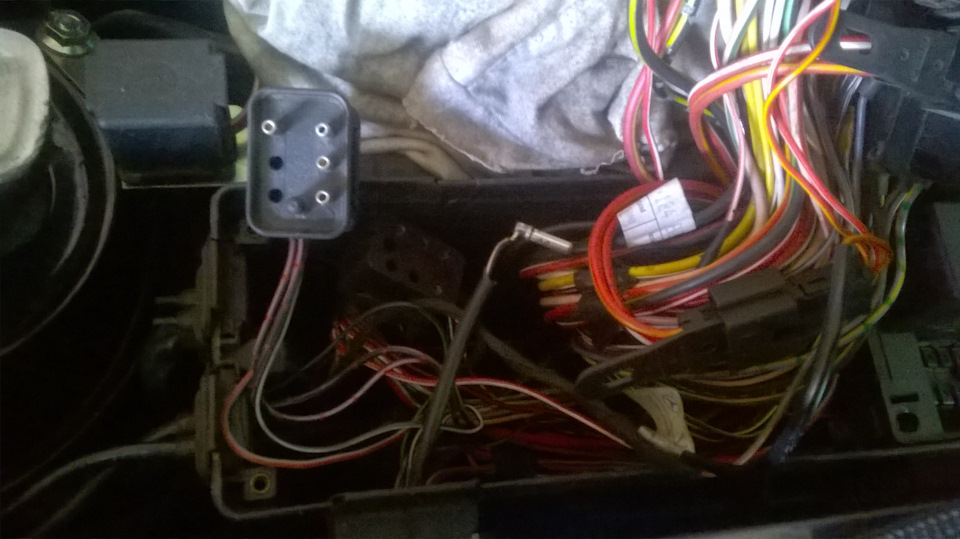

Пін допсигналу вставляю у вільний отвір поряд з піном основнихсигналів:

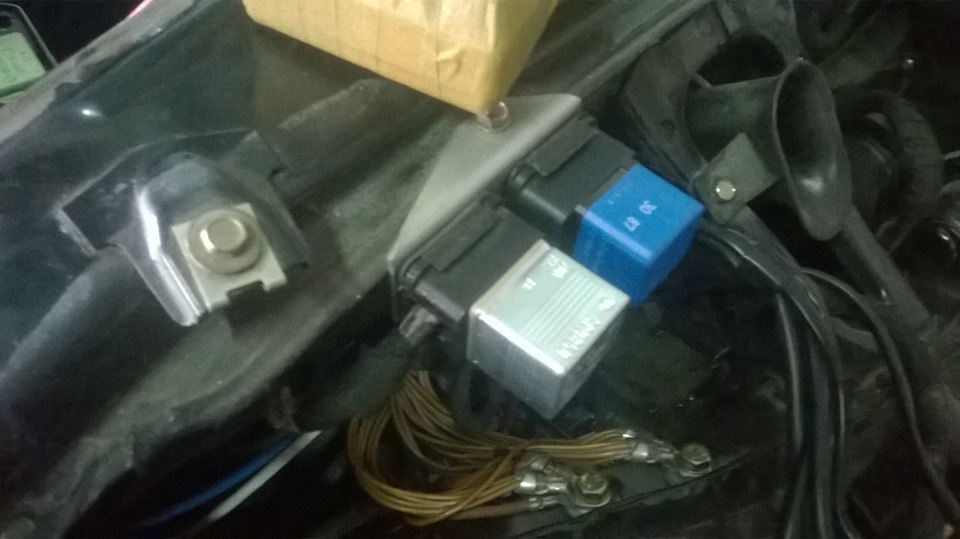

Кронштейн з реле переношу на 15мм ближче до дзеркала:Це намдозволяє розмістити під торпедо і другий кронштейн з реледопсигналів і реле сріблясте, яке я використовуватиму для кнопки "антенна":
Проведення на допи йде паралельно заводським джгутам:
Проводку я затягнув у заводську ізоляцію (на розбиранні набрав) івиглядає вона теж по заводському:< /p>
Живлення на реле №2 даю з того ж болта на блоці запобіжників, що іперший чорно-фіолетовий провід):
> Проведення в салоні тягну штатними місцями до центральноїконсолі:
Обрізаю зайві проводи і припаюю піни для роз'єму:
Штатно ця кнопка встановлюється сюди:Підсвічування кнопки беретьсяз колодки:Незабаром погудимо:)
Коментарі20
Коли не натискаєте на кермо, мінус надходить з реле через сигнал. При натисканні на кермі сигнал мінус розривається в цей момент лампа тухне, знову коли відпускаєте кнопку на кермі, підсвічування спалахує) ось так по простому зібрав. На будь-якому тоні.
Напишіть номер воцап, щоб можна було вам відправити відео
Приходить тоді коли на кнопку натискаєш, коли не натискаєш приходить мінус, при натисканні мінус відключається)
На кнопку мінус підсвічування приходить від тон 1 або тон2Плюс підсвічування приходить постійно Кнопка світиться тільки при натисканні на сигнал У мене так працює Як у вас в житті? Відео є?
Далі розподіл по релюшкам, я відправив у тій схемі вище.
Ось
І на кнопку приходить два плюси за схемою, вірно?
І при заведеному, так само. За цією схемою якщо дивитися то там мінус з'являється автоматичний через сигнал. При натисканні на кнопку він пропадає і тому кнопка тухне
а намалюйте у схемі кнопку
Так при включенні габаритів вона у мене світиться, але при натисканні на сигнал гасне.
А на заведеному моторі?
Це штатно так має працювати чи все-таки є десь нюанс?
Штатно всі кнопки повинні світитися при включенні габаритів
А як працює підсвічування кнопки, при включенні підсвічування приладу кнопка світиться, а коли натискаєш на сигнал підсвічування тухне на кнопці?
навпаки загоряється при сигналі
Ром, а сереристе реле за що відповідає?
здається поворот
Ром, і хто буде пиляти дірку-дирищенську під кнопку?))
Дима читай бж) рік тому вже все зроблено
так, заздалегідь підготувався)))
