Як я вже писав у минулих записах, при проведенні зварювальних робітбула пошкоджена гальмівна магістраль на переднє праве колесо (зламані обидві трубки). Взяв відразу комплект гальмівних трубок, але вони не вигнуті за місцем, А скручені в кільце (напевно щобмісця менше при зберіганні і транспортуванні займали).Тому відразузадумався як їх гнути краще буде.Потом згадав як на каналіДискавері в програмі про тюнінг авто показували як проводили вонимагістраль від насоса до карбюратора. Треба сказати що трубка буладовжиною близько 1, 5 ра метра і мала більше десятка вигинів підрізними кутами, для того щоб вписатися між усіма агрегатами надвигуні.Так ось майстер використовував ручний трубогиб.Пошуки вінтернеті показали що взагалі вони існують і навіть Але пошуки наринках і в магазинах не принесли результату, і не тому що їх немає, а тому що мінімальний діаметр трубки від 10мм Деякі продавці правдасказали що такий як я хочу у них був, але давно, і більше непривезуть, оскільки на них немає попиту. Тому мною було прийняторішення спробувати зробити цей девайс самостійно. Робив будинки зтих матеріалів, що були під рукою, інструмент - дриль, набірнапилків і мітчики. Коротше конструктор зроби сам.

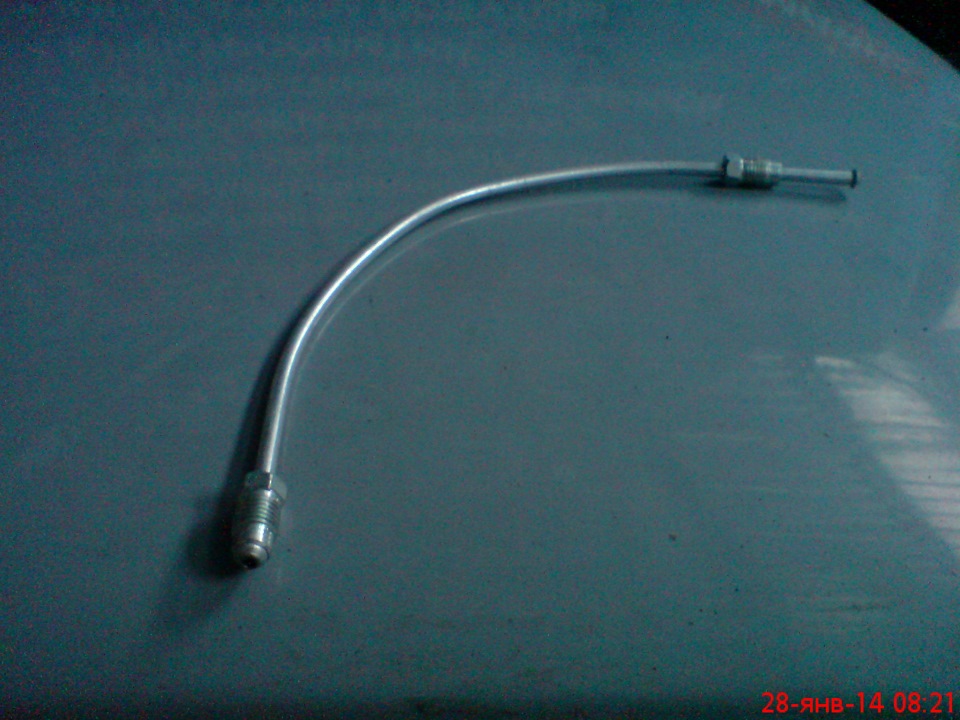

Трубочка з комплекту.

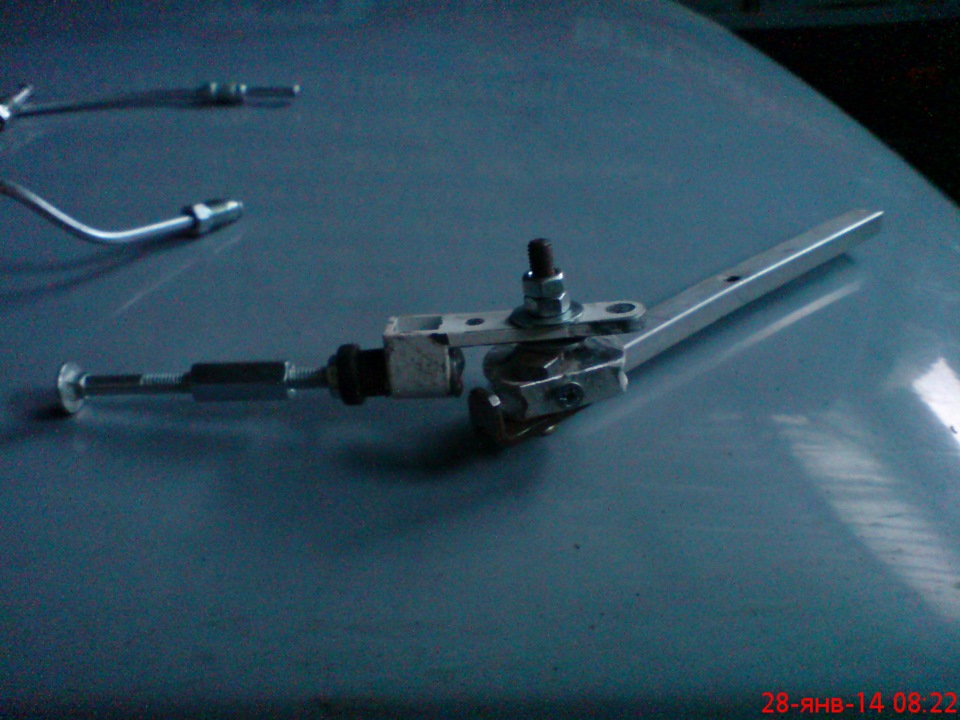

Моя виріб- ручний трубогиб.

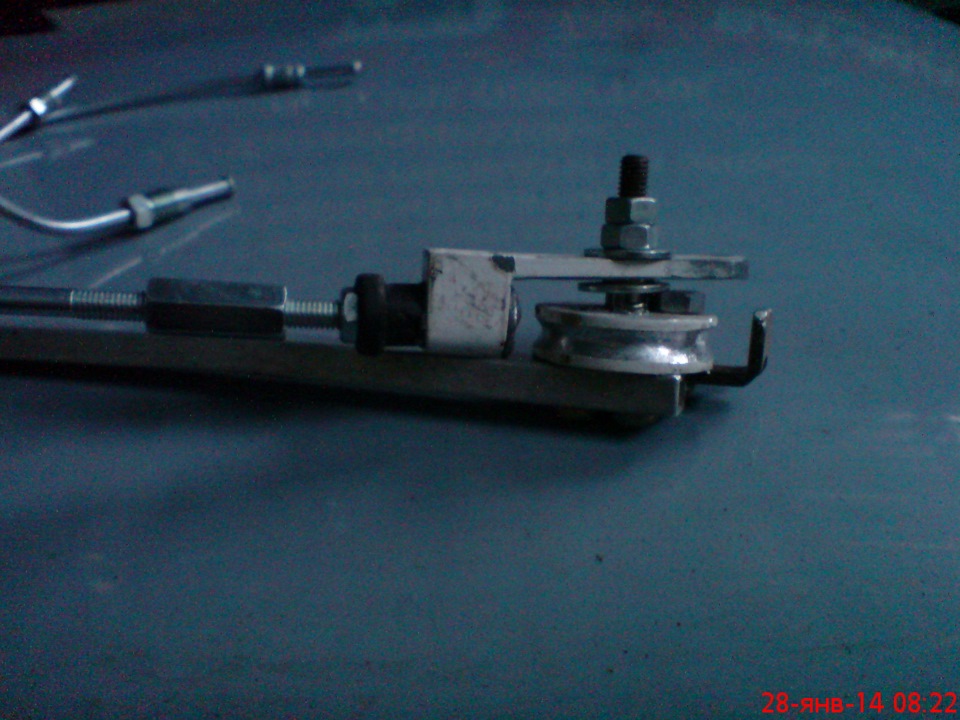

Моя виріб- ручний трубогиб.

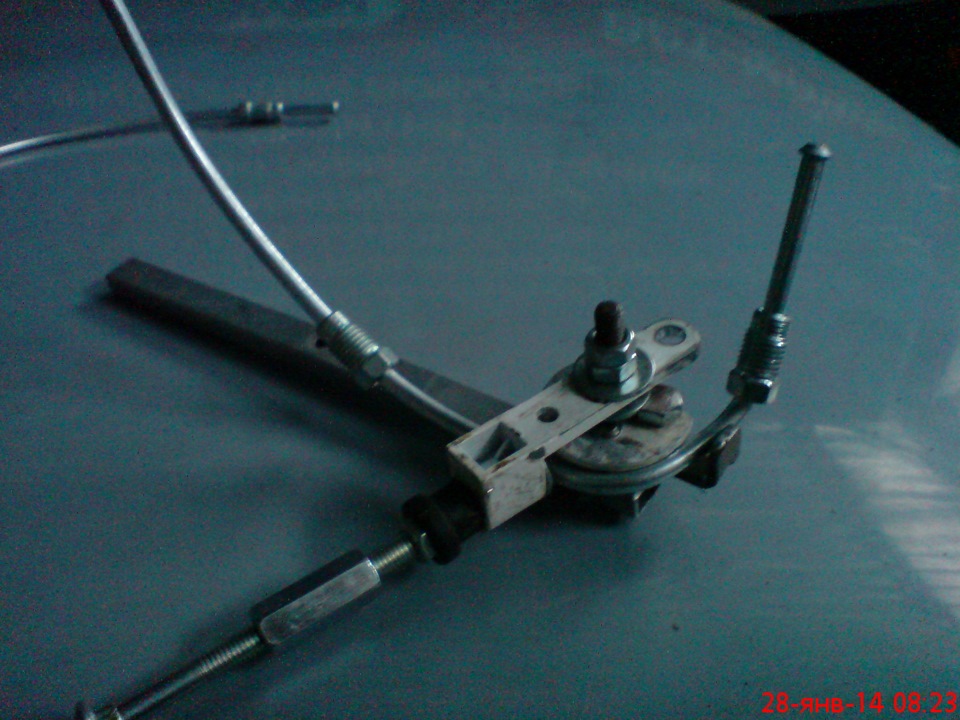

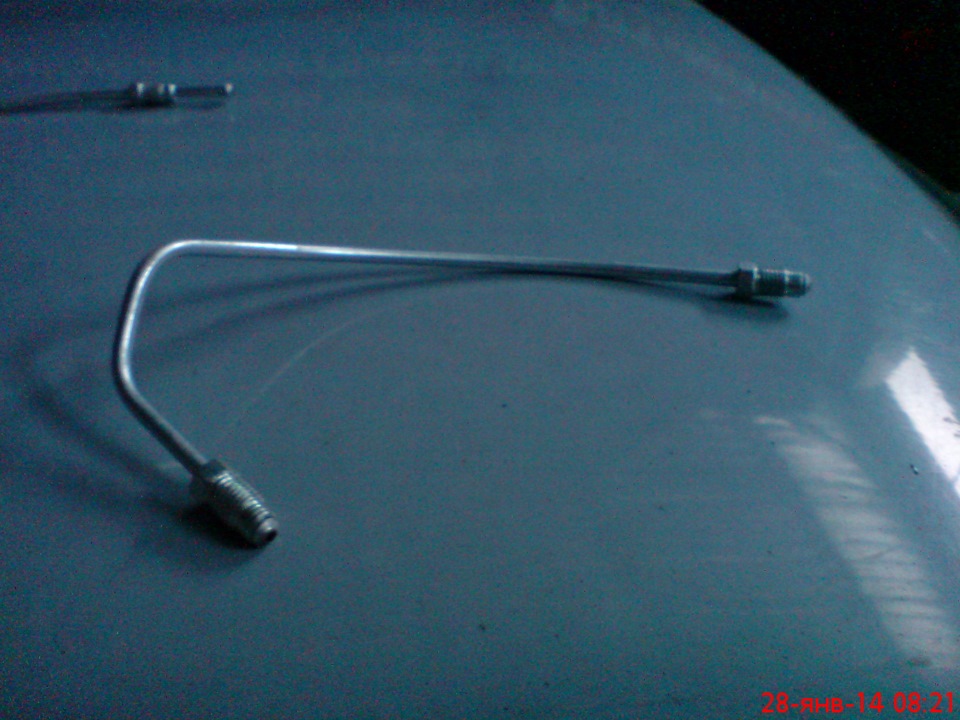

Так він гне трубочку (другий вигин під кутом ок 90град від першоговигину, або близько того). Вигнута трубка. Вигнута трубка. Відразускажу гнув на пробу, за зовнішньою привабливістю не гнався, робивдля себе. Досвід швидше вдалий, але як тільки буде можливістьзроблю трохи інакше і трохи акуратнішим. Готовий почутиконструктивну критику.
Коментарі14
Здрастуйте! По фото видно, що це сталева трубка, велике зусилля треба прикладати, коли гнеш? Хоча важіль у вас з тонких болтиків. Купив трубогиб Автосправа, він пишуть для алюмінієвих і мідних, а треба гнути сталеву.
Ні, це алюмінієва трубка. Сталеву моїм не зігнути. Я коли трубогиб робив не зміг знайти для тонких трубок, все, що знаходив були від 10 мм.
Зараз теж стоїть питання як гнути мідні оригінальні гальмівні трубки, не хочеться морочитися з мідними, та й стоять залізні оригінал терпимих грошей, не зрозуміло чим їх гнути, якось гнув уже руками - замучився ... хто знає - напишіть!
Якщо є поряд фірма по кондиціонерам у них є трубогиби для тонких трубок. Я собі ось цей зробив так як не зміг знайти в той час такий щоб саме тонкі трубки гнути. Мінімум був 10 мм. А треба від 5 мм. І тільки через пару років мені підказали фірму, яка...
цей робить ята і у них 6-8-10мм, для 4.7 є фуфлижний згинач від Автосправи, але боюся що навіть м'які залізні трубки він не потягне або на другій трубці зігнеться сам замість неї, доводилося чіпати пару пристос цього бренду і майже всі вони були зроб...
Якщо є доступ до токаря пропоную зробити саморобний. Варіант, в гугле набрати - саморобний трубогиб для тонких трубочок. Там є цікавий варіант з двома роликами, великим і маленьким, які повністю охоплюють трубку. Буду вдома, скину картинку.
А з чого зроблено оправлення?
Все зібрано з того що було під рукою. Ручка нерухома - шмат алюмінієвого профілю від антени. Рухлива частина - частина алюмінієвої петлі дверей від металопластикових вхідних дверей, плюс підручні гвинти і гайки. А млинець з алюмінію, з проточкою напи...
Напилком пропилив?! Офігети ти терплячий.
Так алюміній не важко було обробити, на все близько 1,5 години пішло ...
молодець) цікава річ!
Так, дуже допоміг коли магістралі простягав.
Молодець, знатиму про такий винахід)
В закладки. Корисна річ
