І ось сівба вдома вирішила все це накреслити відразу на папері.Осьвідсканував креслення і радий свами поділиться, може комусьдопоможу.
< /p>

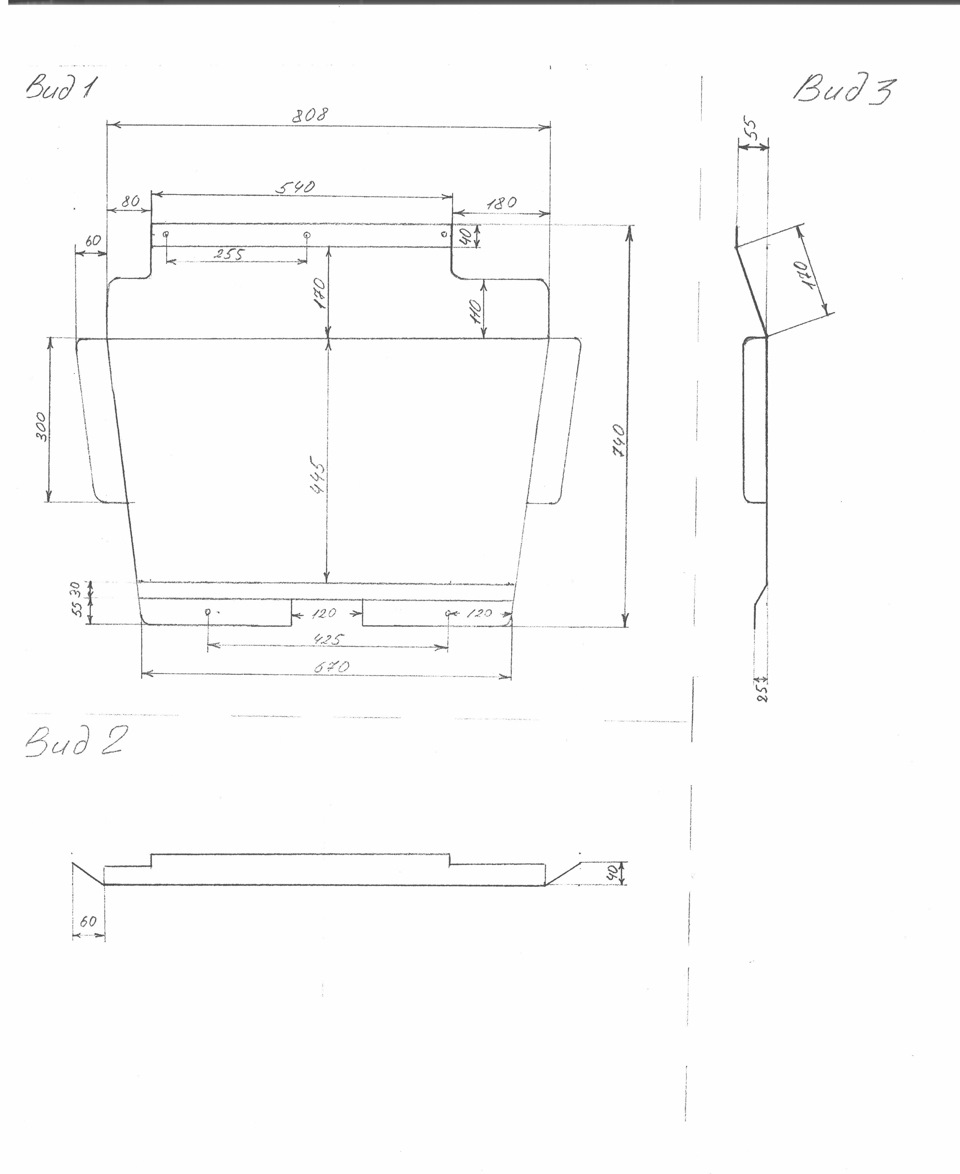

Опис креслення:
Всі розміри вказані в (міліметрах)
ВИД 1: Це вид зверху (той з моторного відсіку)
ВИД 2: Це вид спереду
ВИД 3:Це Вид збоку (права сторона)
Якщо раптом щось не зрозуміло, звертайтеся! на дачу за металом іпочну виготовляти захист, як тільки зроблю одразу відпишуся.
Усім удачі!
Коментарі11
Ось ти красень! Дякую тобі велике!
Дякую за креслення! Все зробив, поставив! Отвори на місці просвердлили, так само як і отвір під злив олії! Все чітко! Тільки не сталь, а поліпропілен! досить не погано і міцно!
Будь ласка!
Виходить, вона кріпиться на 3 болтах попереду і на 2 ззаду? Гнути потрібно тільки в 4 місцях? ремінь нависного?
Щодо болтів 3 і 2.Так, в 4 місцях гнути.Хочу робити з листової сталі 2мм, так як її повно.Навісний ремінь не закриває, сам думаю щоб його приколгоспити, а то коли потрапляєш в калюжу починає пищати ремінь.
Потрібно відразу щось придумати, спробуй макет з картонної коробки зробити тільки відразу ширше, щоб ремінь закривав, мені здається так буде простіше, ніж до готової колгоспити! А взагалі погано, що не закриває, я тільки через це і хотів захист, дума...
Там захистом не вийде, там треба щось думати інше. А якщо мудрувати на захисті, то дуже буде громіздка, і не забувай, що там піввісь йде. Буду щось думати і вигадувати. Потім відразу відпишуся!
Млинець ну французи, я вперше як побачив - в шоці був, ремінь майже найнижча точка, він майже в калюжі крутиться!
Ну нічого! Ми їх обхитрімо!
Корисна інфа! Чекатиму на результат — може потім і собі перероблю…
радий допомогти землякові!)
