Привіт друзі. Можливо, хтось, як і я колись цікавиться темоюпідключення штатного мікрофона після заміни ГУ. Співрозмовникипостійно скаржилися на якість звуку під час розмови зі мною Такіскарги спонукали в мені бажання підключити активний штатниймікрофон, який допоміг би вирішити цю проблему. Вирішив підключитисвій мікрофон.Для цього мені знадобилося:
Старий шнур від USB мишки (для підключення живлення +5V)

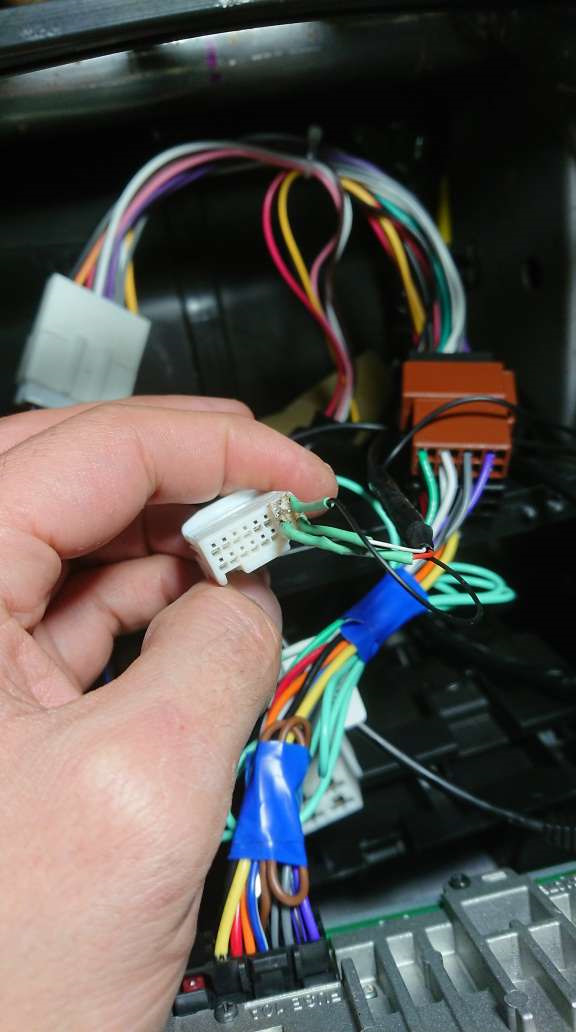

Pin-і голки для підключення штатної фішки

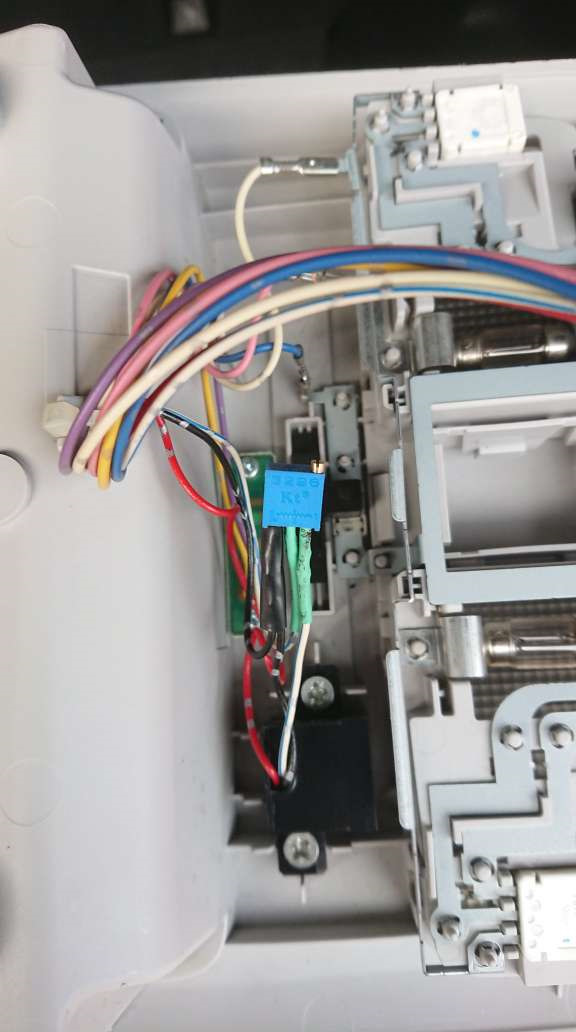

Потенціометр 10 кОм
Трохи знання та розуміння радіотехніки
Після кількох вечорів у мене все вийшло. Звуку під час розмови нависоті!
Дякую nickwest за поради щодо встановлення.
Коментарі14
Підкажіть, а потенціометр поставили вже на виході підсилювача, безпосередньо перед входом у магнітолу? І куди підключали третій контакт?
Намагався зробити перехідник для підключення штатного мікрофона до магнітоли pioneer. Не вдалося. Треба спробувати знову.
Я перепідключив мікрофон використовуючи фішку яку замовив на AliExpress aliexpress.ru/item/400136...
Спасибі за посилання. Зберіг ))) у мене проблема знайти jack тато 2.5мм з 3 проводами. Тому що в pioneer 2.5мм вхід під мікрофон, у штатного мікрофона 3 або 4 піна.
Думаю, що на AliExpress знайдете)
Сигнал +Сигнал -, він же детект пін для рідної голови+ харчування підсилювача-живлення підсилювача. Харчування треба подати окремо, а на піонер в джек подати тільки 2 дроти.
Дякую!
Вже ж був цей піст. Я навіть комент якийсь писав ... Чи це перезалив?)))
Живлення на стоянку на мікрофоні?
При включенні АСС (перше положення замку запалювання), вважай при включенні магнітоли, на дроті живлення мікрофона відразу з'являється 4,9-5 вольт.
Зрозумів, дякую. Як я зрозумів на роз'єм штатного мікрофона подав харчування і з цього роз'єму взяв сигнал і через штекер в магнітолу. Так?
Ну я не автор ... Але не так. 2 сигнальні проводи треба підключити до входу мікрофона магнітоли. А плюс живлення мікрофона подати через 5вольтовий стабілізатор. Автор правда ще потенціометром придавив сигнал від мікрофона через його надмірність і пер...
Ну можна і стабілізатор з підстроюванням взяти. Там струми дитячі, найпростіший варіант запитати від USB. Я ж поставив дрібний лінійний стаб типу LM (Китайці такі використовують на живлення камери ЗХ тільки на 6В)
Дякую за коментарі)) Все правильно!
